48V/64V, 350W/500W/800W/1000W 전기 자전거용 사각파 듀얼 모드 컨트롤러, 자동 학습 기능이 있는 브러시리스 모터 컨트롤러, 스쿠터, 배터리 자동차, 삼륜 전기차에 사용 가능

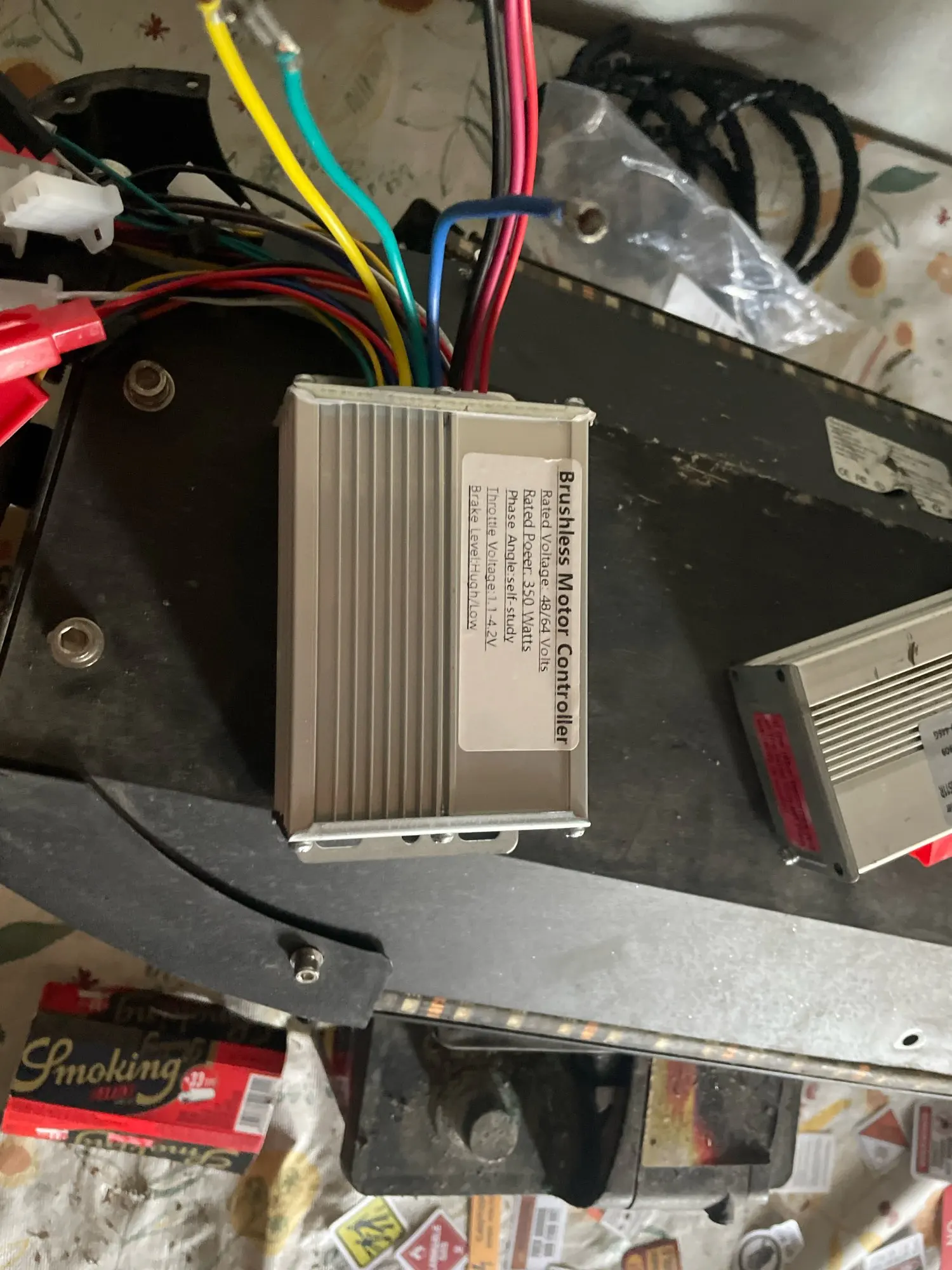

350W 48V-64V 6모스

전압: 48V/60V/64V

정격 출력: 350W

현재: 15-18A

케이스 크기: 10*6.5*3.3cm

MOS 튜브: 6개의 MOSFET

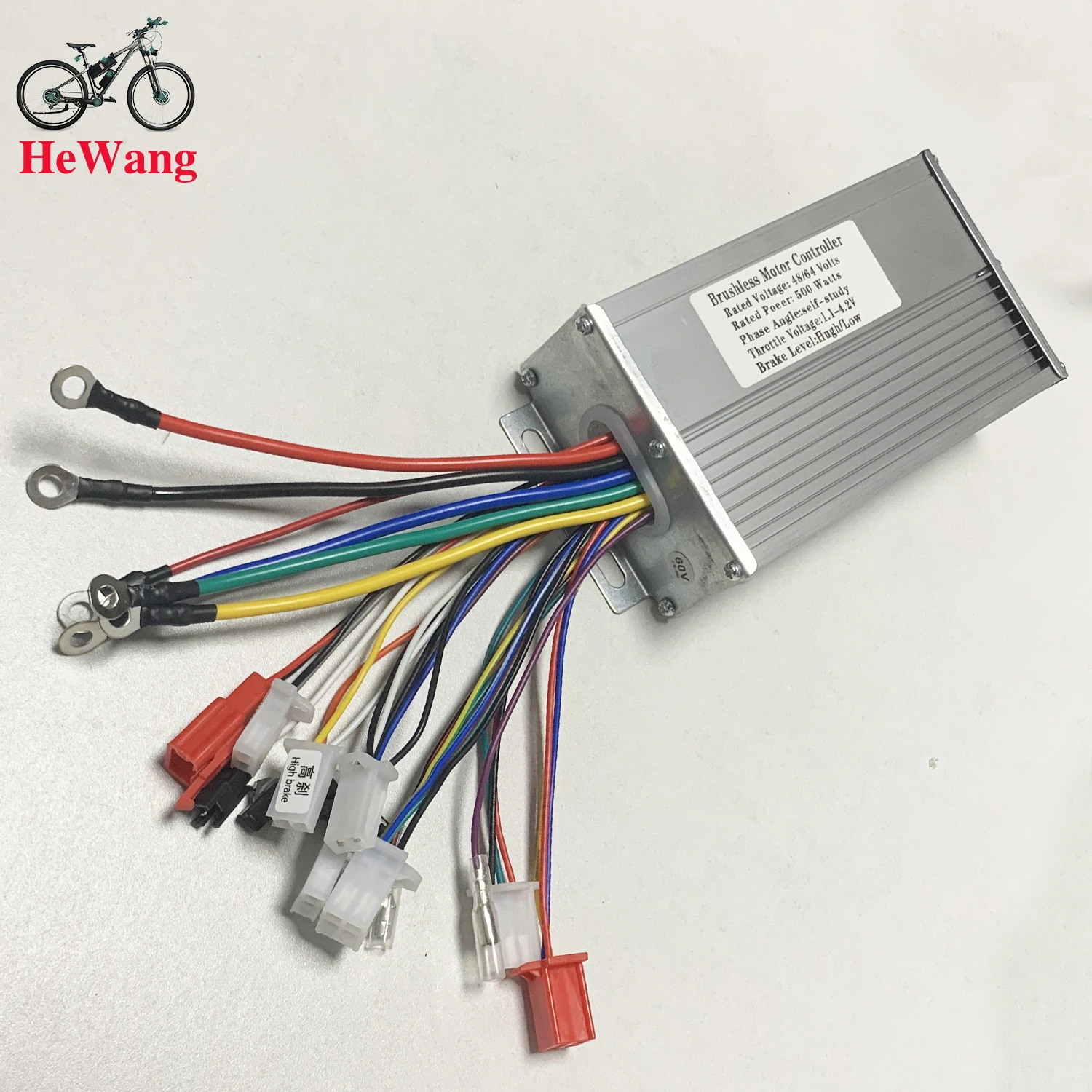

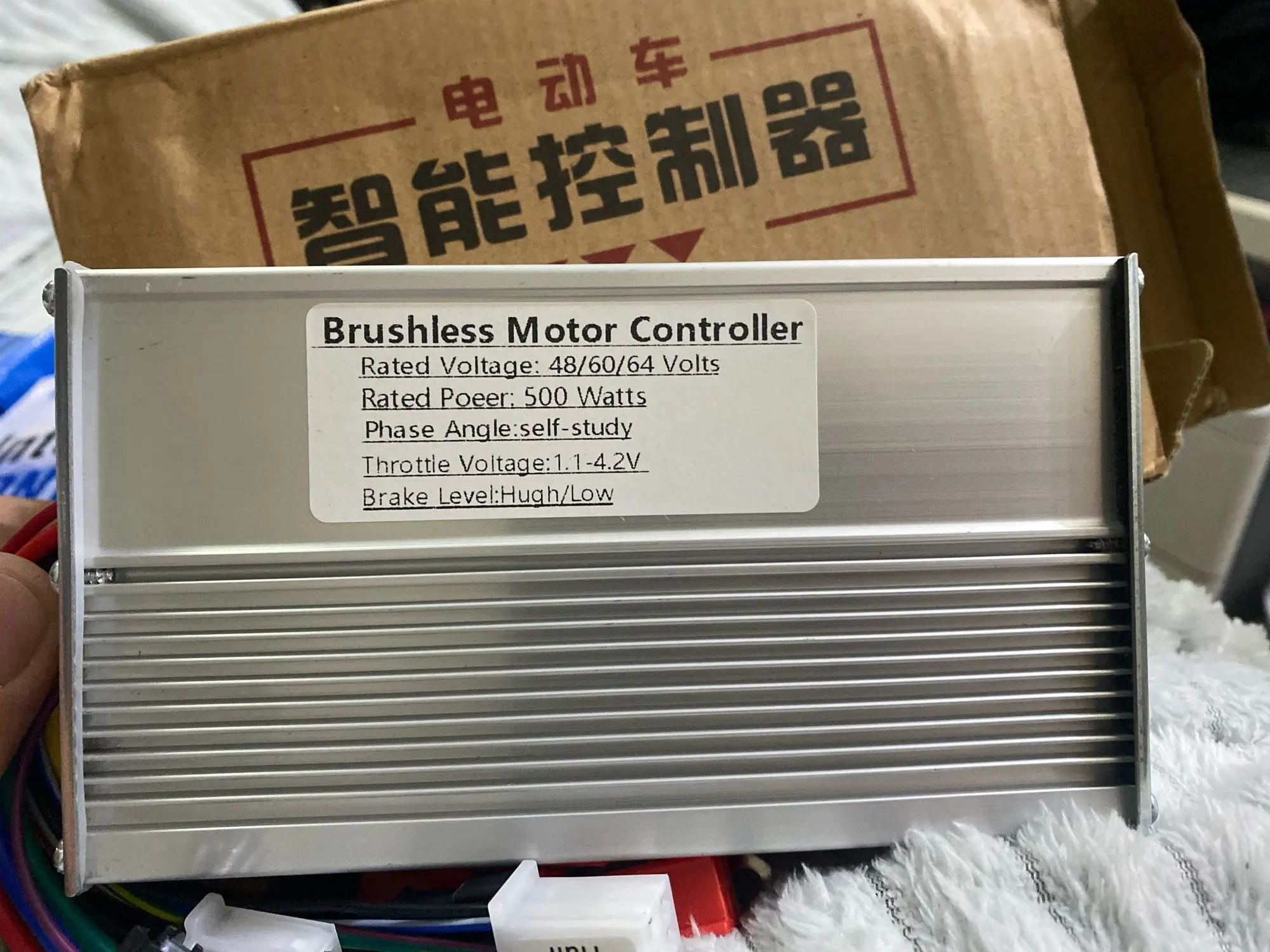

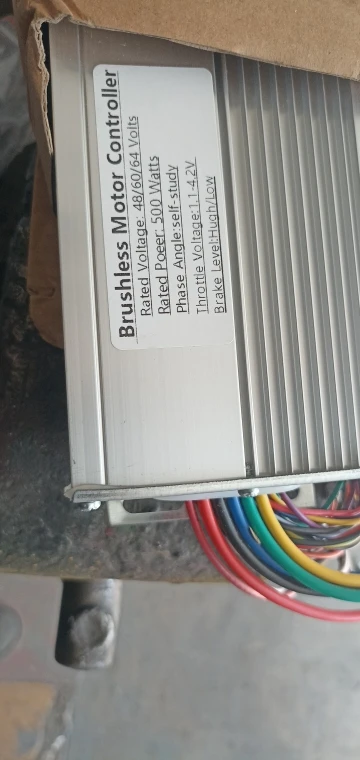

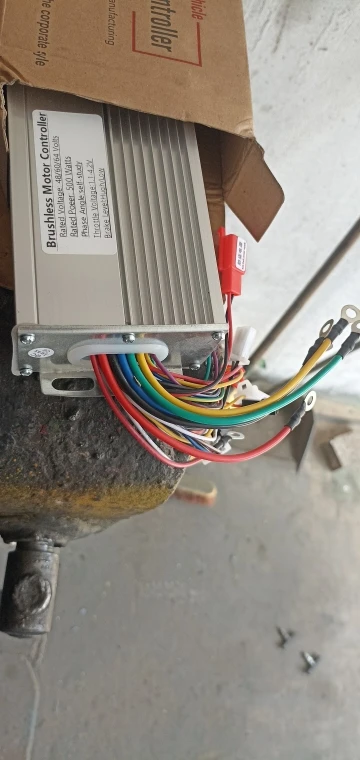

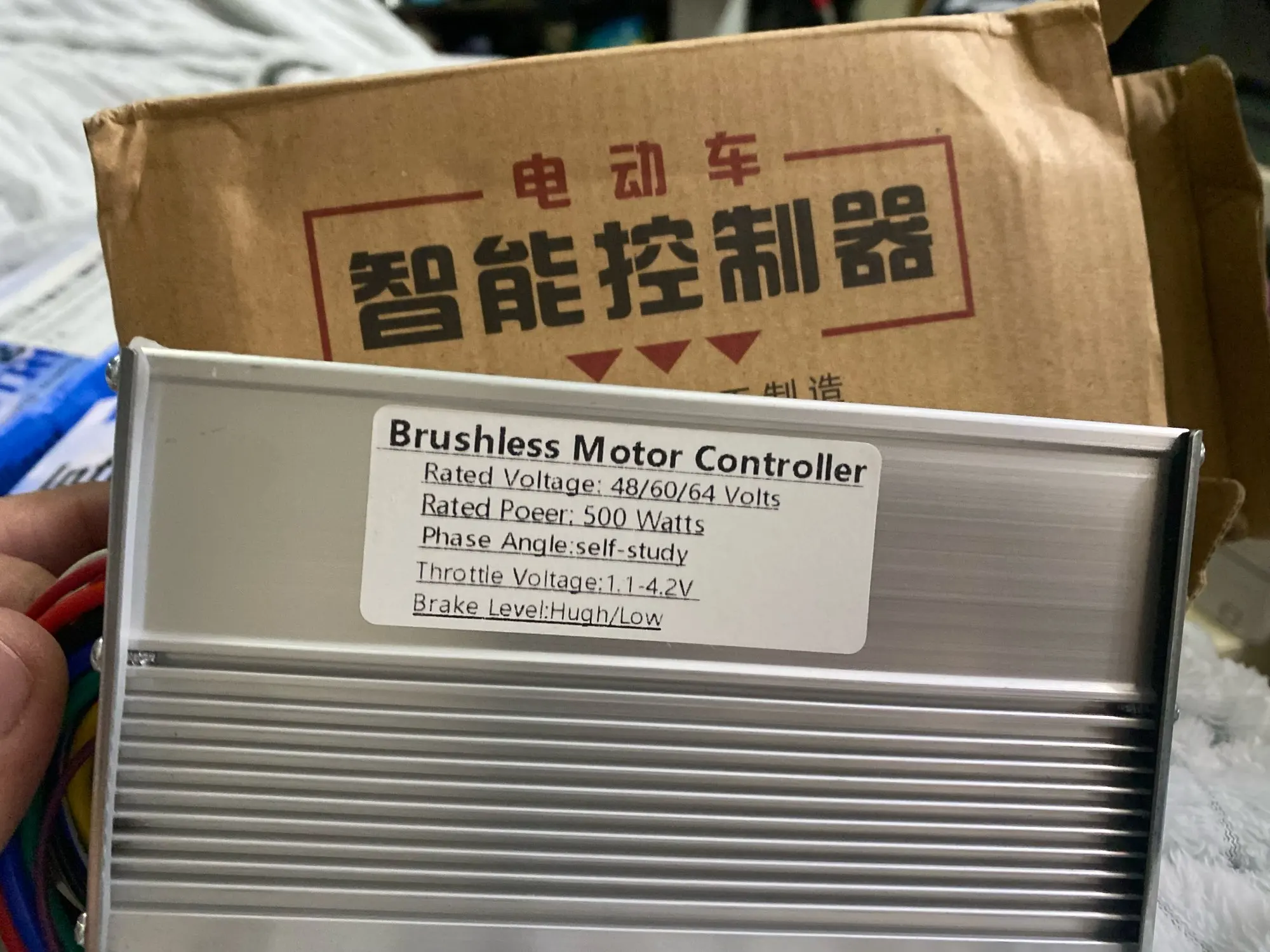

500W 48V-64V 12모스

전압: 48V/60V/64V

정격 전력: 500W

현재: 30A

케이스 크기: 15*8.5*4cm

MOS 튜브: 12개의 MOSFET

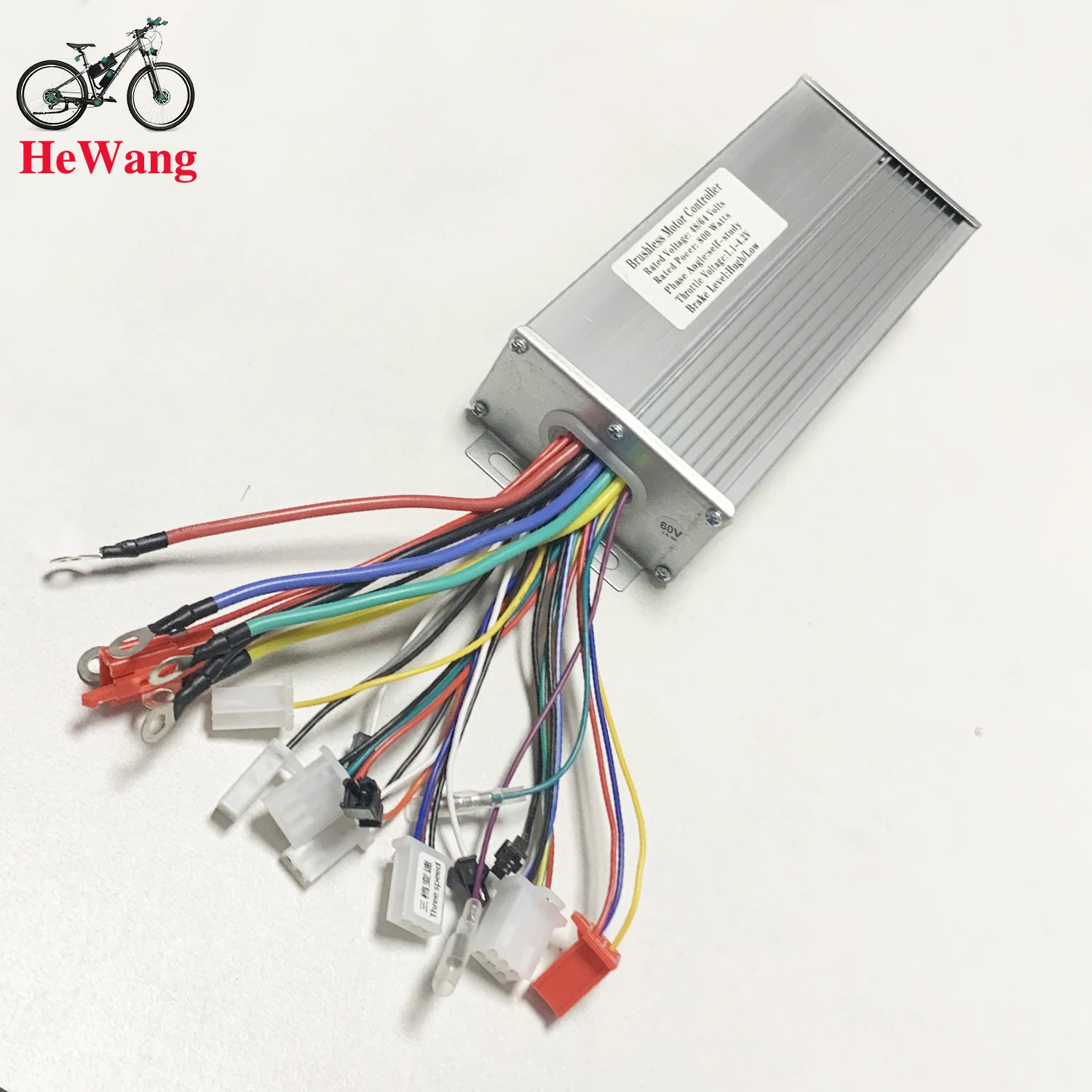

800W 48V-64V 15MOS

전압: 48V/60V/64V

정격 출력: 800W

현재: 35A

케이스 크기: 18.5cm x 8.5cm x 4cm

MOS 튜브: 15개의 MOSFET

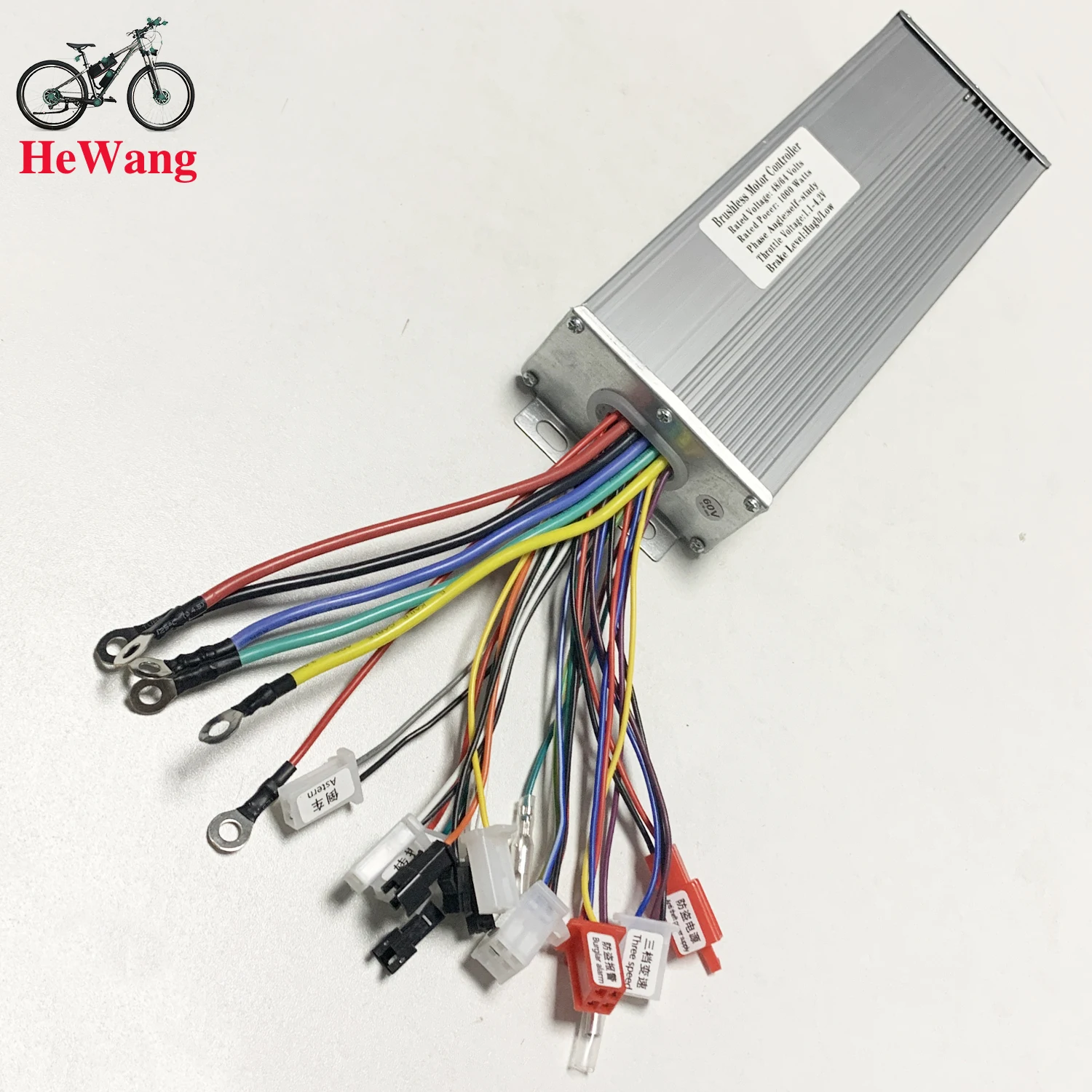

1000W 48V-64V 18mos:

전압: 48V/60V/64V

정격 전력: 1000W

현재: 45A

케이스 크기: 21*8.5*4cm

MOS 튜브: HY3412, 18개의 MOSFET

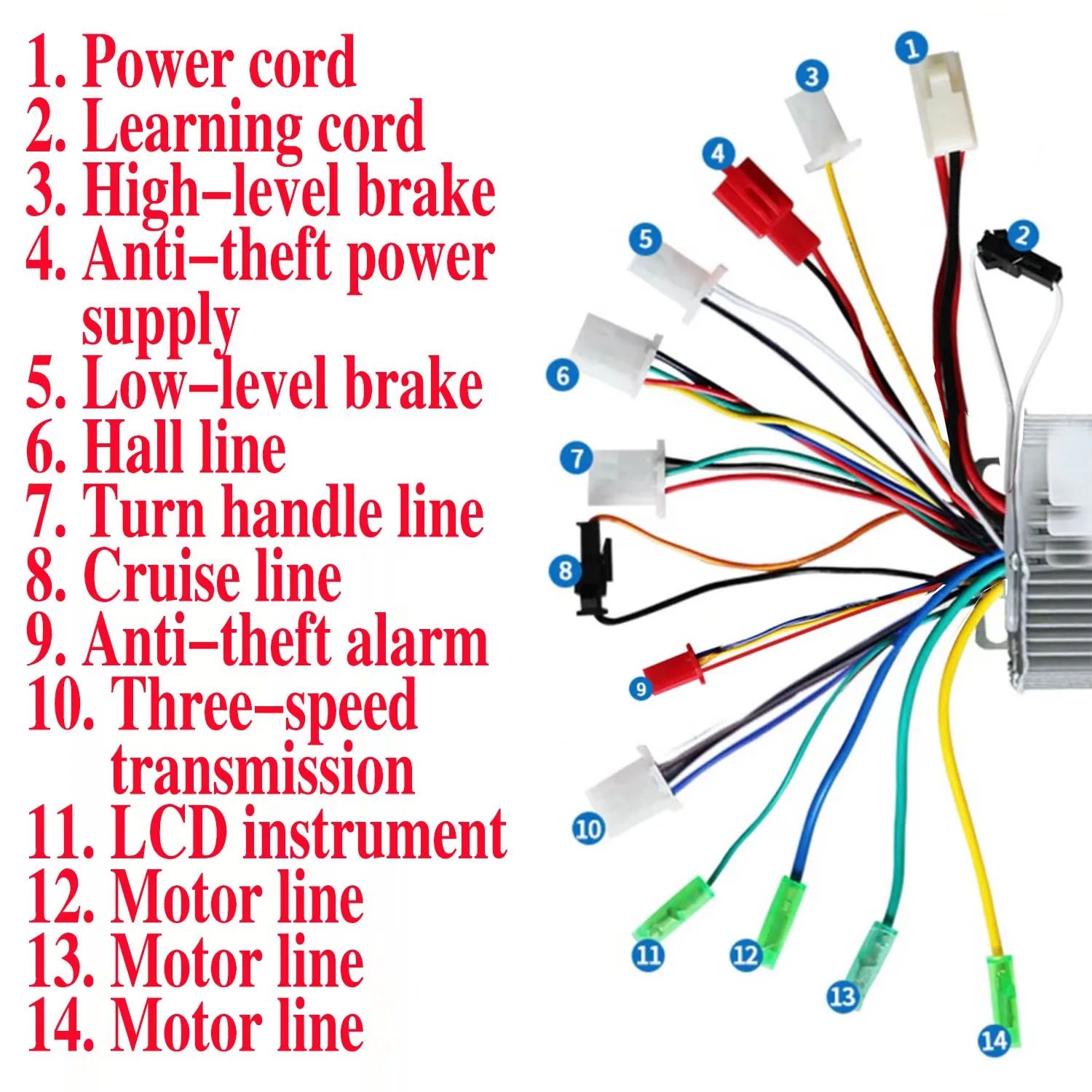

350W 48V-64V 6mos 회로도

1.전원 코드

2.학습 코드

3.고급 브레이크

4.도난 방지 전원 공급 장치

5.저수준 브레이크

6.홀 라인

7.핸들 라인 돌리기

8.크루즈 회사

9.도난 방지 경보기

10.3단 변속기

11.LCD 계기판

12.모터 라인

13.모터 라인

14.모터 라인

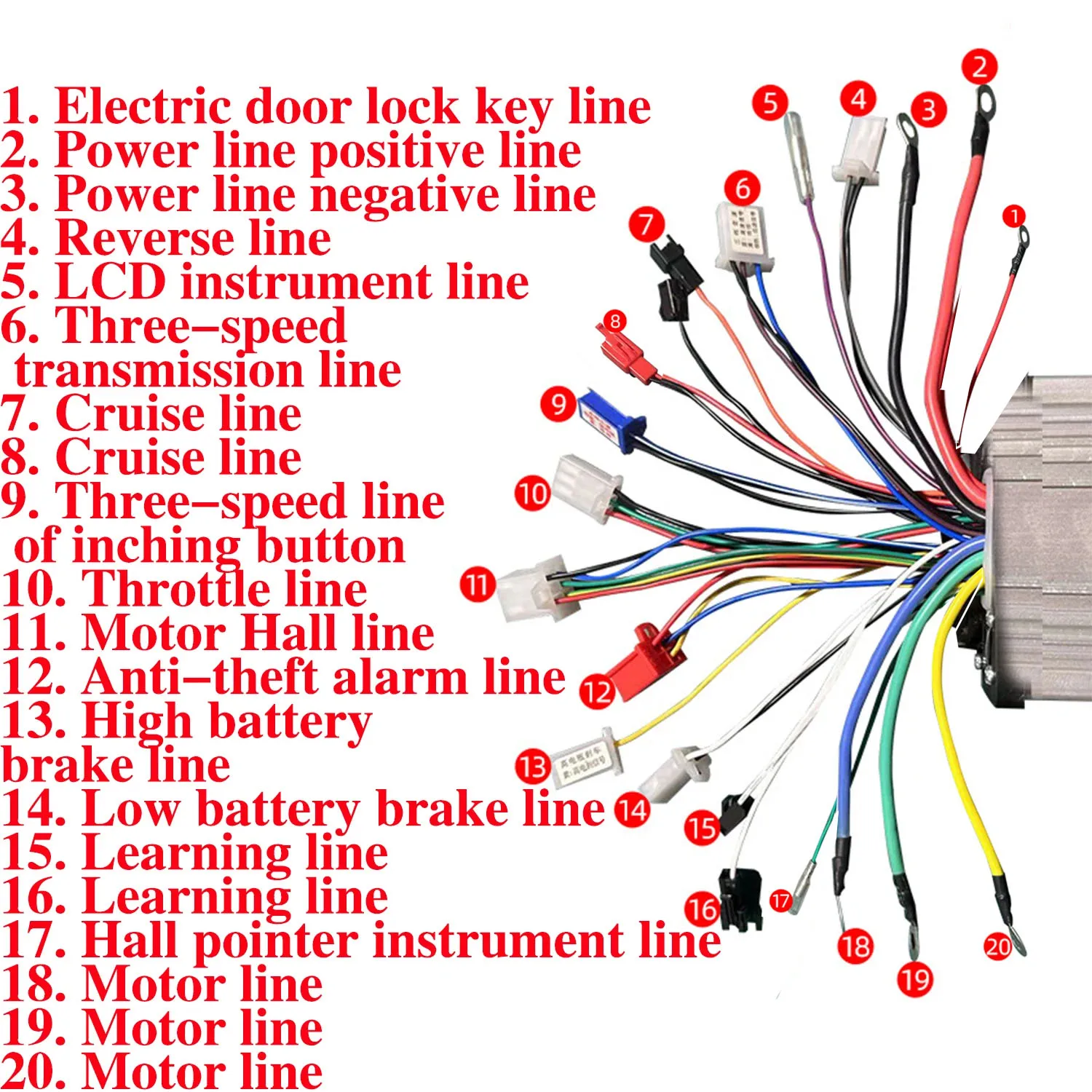

(500W 48V-64V 12mos 800W 48V-64V 15mos, 1000W 48V-64V 18mos) 회로도

1.전동 도어락 키 라인

2.전선의 양극선

3.전력선 음극선

4.역방향 라인

5.LCD 계기 라인

6.3단 변속 라인

7.크루즈 회사

8.크루즈 회사

9.3단 속도 조절 기능이 있는 미세 조정 버튼

10.스로틀 라인

11.모터 홀 라인

12.도난 방지 알람 라인

13.고배터리 브레이크 라인

14.배터리 부족 경고 브레이크 라인

15.학습 라인

16.학습 라인

17.홀 포인터 계측기 라인

18.모터 라인

19.모터 라인

20.모터 라인 참고: 점화 장치 연결 케이블에는 얇고 붉은색과 주황색이 섞인 둥근 플러그가 있습니다.이 케이블은 반드시 양극 전원 단자에 연결해야 합니다. 그렇지 않으면 시동이 걸리지 않습니다.

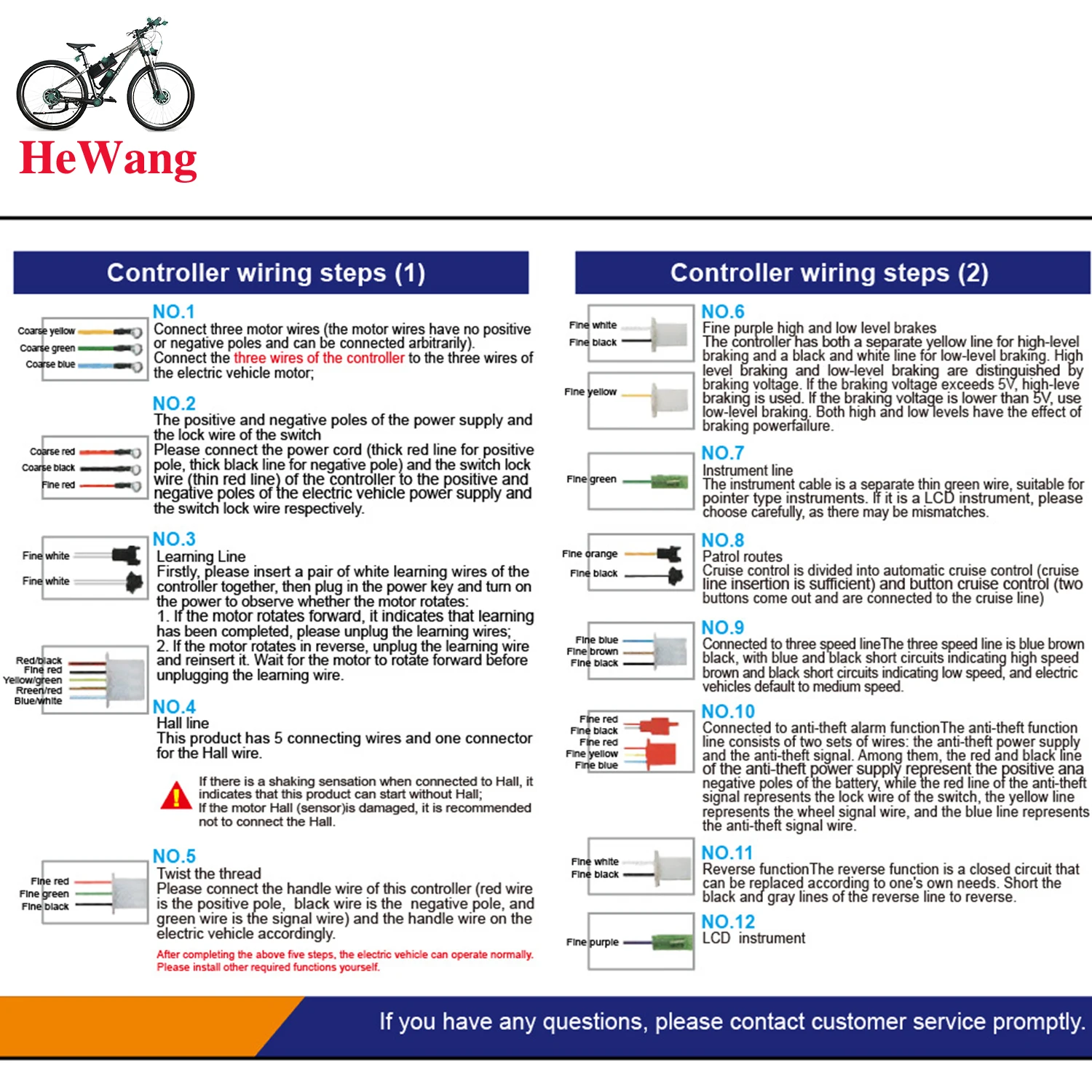

NO.1

모터 전선 세 가닥을 연결합니다.(모터 전선에는 양극이나 음극이 없으므로 임의로 연결할 수 있습니다.) 컨트롤러의 세 개의 전선을 전기차 모터의 세 개의 전선에 연결합니다.

번호 2

전원 공급 장치의 양극과 음극, 그리고 스위치의 잠금선을 연결하십시오. 컨트롤러의 전원 코드(두꺼운 빨간색 선은 양극, 두꺼운 검은색 선은 음극)와 스위치 잠금선(얇은 빨간색 선)을 각각 전기차 전원 공급 장치의 양극과 음극, 그리고 스위치 잠금선에 연결하십시오.

번호 3

학습 라인: 먼저 컨트롤러의 흰색 학습 와이어 두 가닥을 연결한 다음, 전원 키를 꽂아 전원을 켜고 모터가 회전하는지 확인합니다.모터가 앞으로 회전하면 학습이 완료되었음을 의미하므로, 학습용 전선을 분리하십시오.모터가 반대 방향으로 회전하면 학습용 전선을 분리했다가 다시 연결하십시오.학습용 전선을 분리하기 전에 모터가 정상적으로 회전하는지 확인하십시오.

번호 4

홀 라인: 이 제품에는 5개의 연결선과 홀 라인용 커넥터가 하나 있습니다.

홀 센서에 연결했을 때 떨리는 느낌이 들면, 이 제품은 홀 센서 없이도 작동할 수 있음을 의미합니다. 모터의 홀 센서가 손상된 경우, 홀 센서를 연결하지 않는 것이 좋습니다.

번호 5

이 컨트롤러의 핸들 와이어(빨간색은 양극, 검은색은 음극, 녹색은 신호선)를 전기차의 핸들 와이어에 연결해 주세요.

위의 다섯 단계를 모두 완료하면 전기차가 정상적으로 작동합니다.

다른 필요한 기능은 직접 설치해 주십시오.

번호 6

고급 보라색 고/저 레벨 브레이크: 컨트롤러에는 고레벨 브레이크를 위한 별도의 노란색 선과 저레벨 브레이크를 위한 검은색/흰색 선이 있습니다.고전압 제동과 저전압 제동은 제동 전압에 따라 구별됩니다.제동 전압이 5V를 초과하면 고전압 제동 방식이 사용됩니다.제동 전압이 5V보다 낮을 경우.저속 브레이크를 사용하세요.높은 수준과 낮은 수준 모두 제동력이 저하되는 효과를 나타냅니다.

번호 7

계측기 연결선: 계측기 케이블은 얇은 녹색 선으로, 포인터 방식의 계측기에 적합합니다.LCD 계기판인 경우.신중하게 선택해 주세요. 불일치가 있을 수 있습니다.

번호 8

순찰 경로: 크루즈 컨트롤은 자동 크루즈 컨트롤(크루즈 라인 연결만으로 작동)과 버튼식 크루즈 컨트롤(두 개의 버튼이 나오며 크루즈 라인에 연결됨)로 나뉩니다.

번호 9

3단 속도선 연결: 3단 속도선은 파란색, 갈색, 검은색으로 구성되어 있으며, 파란색과 검은색이 짧게 연결되면 고속으로 작동하고, 갈색과 검은색이 짧게 연결되면 저속으로 작동합니다. 전기차의 경우 기본 설정은 중간 속도입니다.

NO.10

도난 방지 경보 기능과 연결됩니다. 도난 방지 기능 회로는 두 개의 전선 세트로 구성됩니다. 하나는 도난 방지 전원 공급 장치이고, 다른 하나는 도난 방지 신호 전선입니다.이들 중에서 도난 방지 전원 공급 장치의 빨간색과 검은색 선은 배터리의 양극과 음극을 나타내고, 도난 방지 신호선의 빨간색 선은 스위치의 잠금선을, 노란색 선은 휠 신호선을, 파란색 선은 도난 방지 신호선을 나타냅니다.

NO.11

역방향 기능: 역방향 기능은 사용자의 필요에 따라 교체할 수 있는 폐쇄 회로입니다.반전선의 검은색과 회색 선을 짧게 하여 반전시킵니다.

번호 12

LCD 계기판
