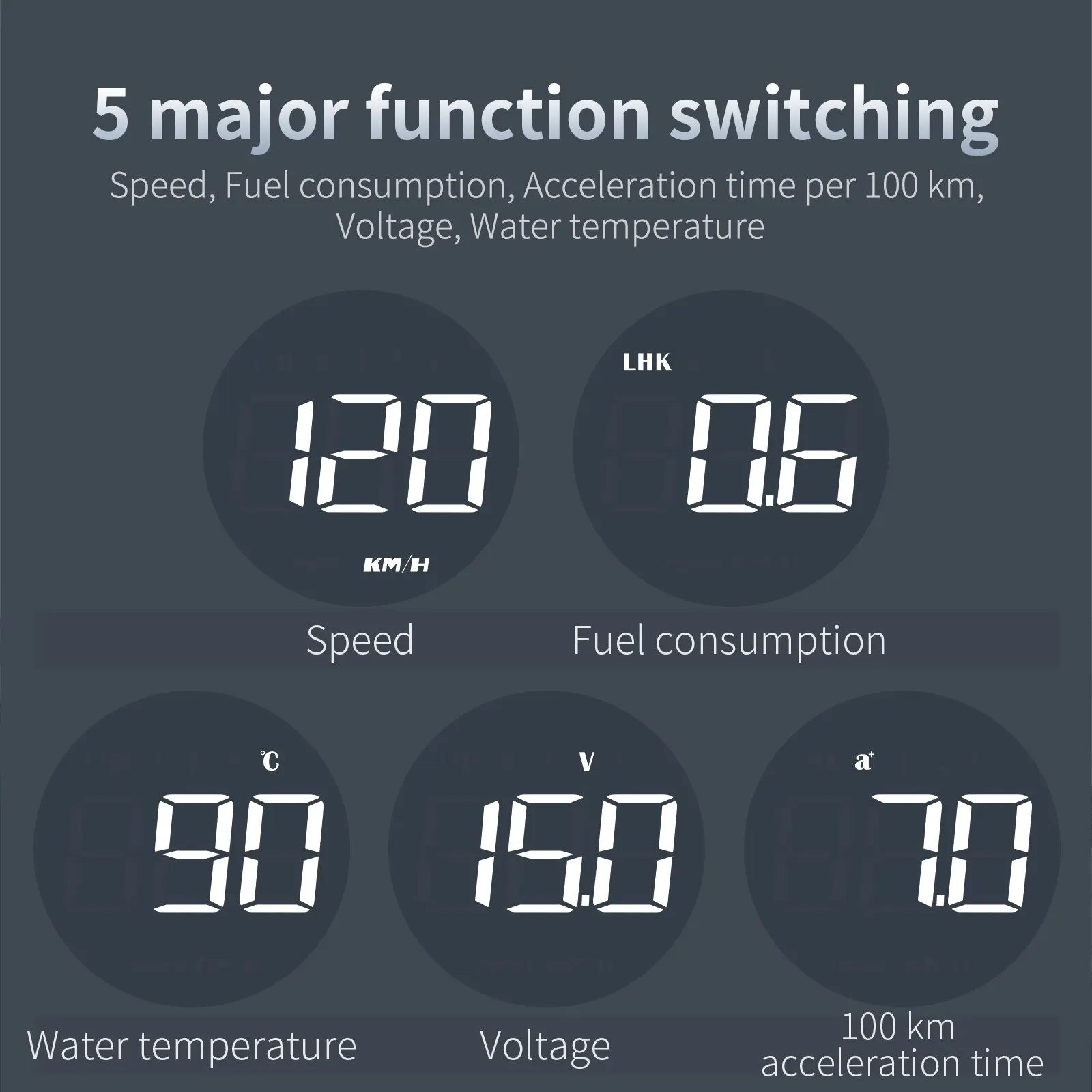

AD B1 헤드 업 디스플레이 obd2 hud 속도계 자동차 프로젝터 알람 EOBD 자동 연료 소비 전압계 수온 게이지

참고!!OBD2에 대한 일반적인 비호환 차량:

- 미국 차량(호환 불가): Dodge, Jeep, Chevrolet Sail, Chrysler 및 2004년 이전에 생산된 차량용.
- 프랑스 및 이탈리아 차량(호환 불가): 피아트, 마세라티, 람보르기니, DS, 푸조, 시트로엥, 르노, 심카, 아바르트 등
- 일본 차량 (호환 불가): 스즈키, 마쓰다 6, 인피니티 (QX50, Q50, Q50L), 토요타 아반자 2013, 렉서스 (IS250, RX250, ES300h), 혼다 (Jazz, CR-V), 그리고 2008년 이전에 생산된 차량.
- 한국 차량 (호환 불가): 일부 기아 모델과 일부 현대 모델의 경우 (현대의 경우 소나타 2013, 기아의 경우 쏘울 2017 등).
호환되지 않는 차량 유형: 하이브리드 및 디젤 차량, 픽업 트럭, RV, 개조된 ECU를 사용하는 차량, 그리고 스위스 소속의 모든 브랜드, 볼보, 크라이슬러 그룹, 피아트 그룹 차량.
(참고: 이 OBD HUD는 위에 나열된 차량에는 적용되지 않습니다!)

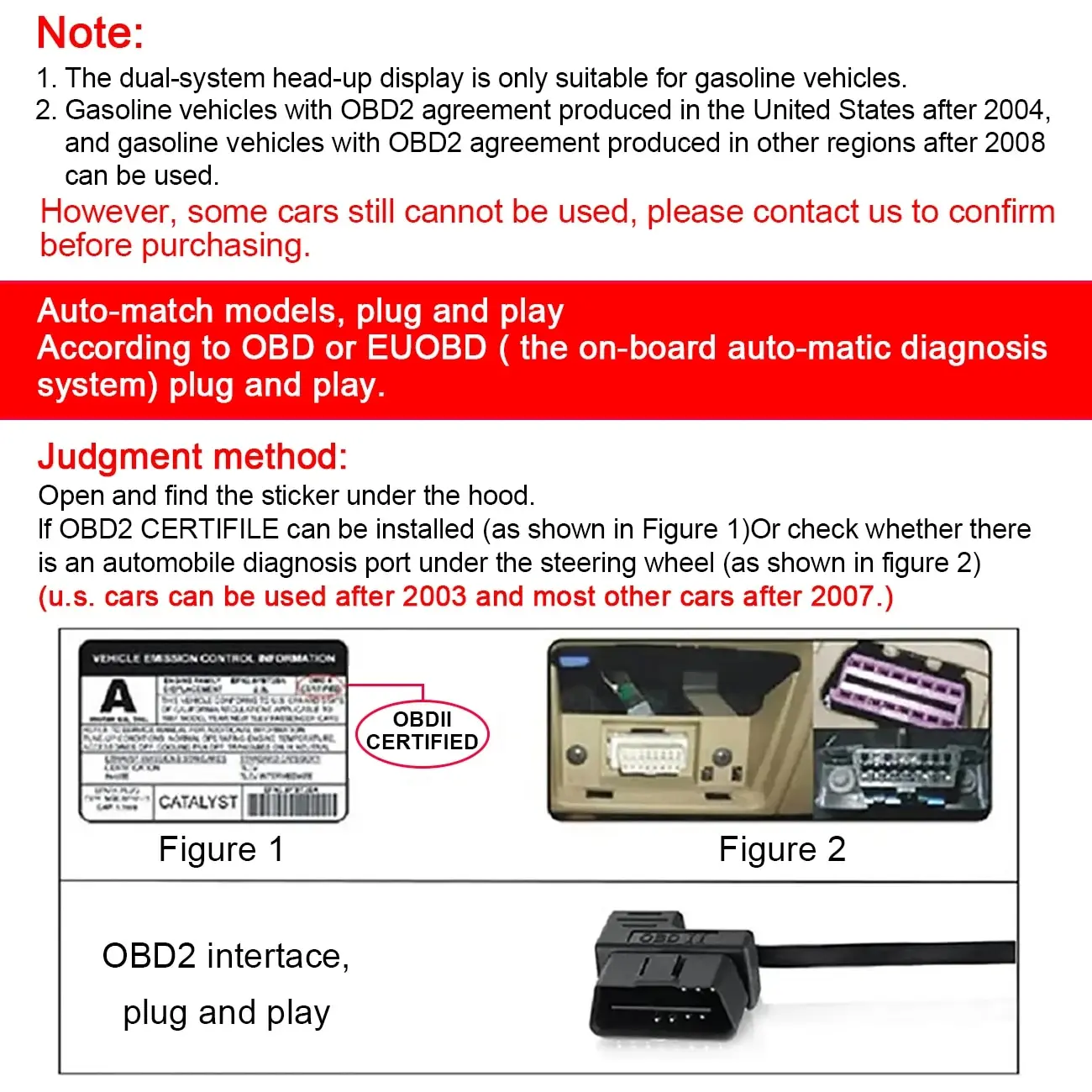

자동 매칭 모델, 플러그 앤 플레이

OBD 또는 EUOBD(온보드 자동 진단 시스템)에 따라 플러그 앤 플레이가 가능합니다.

- 판단 방법:

후드 아래 스티커를 열어서 찾아보세요.

OBD2 인증이 설치 가능한 경우(그림 1 참조) 또는 핸들 아래에 자동차 진단 포트가 있는지 확인하십시오(그림 2 참조).

(미국 자동차는 2003년 이후에 사용할 수 있으며 대부분의 다른 자동차는 2007년 이후에 사용할 수 있습니다.)

OBD 문제 해결:

1. 화면에 아무것도 표시되지 않고 전원도 들어오지 않습니다.

다음 작업을 수행하십시오. ①OBD 케이블이 충분히 조여져 있으면 OBD 케이블을 여러 번 아래로 당깁니다. ②다른 차량을 사용하여 테스트해 보십시오. ③OBD 인터페이스가 손상된 경우 유지 관리하십시오.

2. HUD 전원이 켜지면 HUD는 전압만 표시하고 30초 운전 후 자동으로 전원이 꺼집니다.

HUD는 OBD2 및 EU-OBD 협정(유럽: 2003년 이후 제조, 기타 지역: 2007년 이후)이 적용되는 차량에만 사용할 수 있습니다.

HUD 제품은 JOBD와 OBDI를 지원하지 않습니다. 트롤리 테스트를 변경하는 것을 권장합니다.

3. 잘못된 조작으로 인해 충돌이 발생합니다.

만약 차량에 다른 OBD 장치가 장착되어 있거나 차량이 개조된 경우 충돌이 발생할 수 있습니다. 다른 OBD 장치를 분리하고 공장 초기 설정을 진행하세요 (자세한 내용은 메뉴 표를 참조하세요).

4. 부정확한 속도

속도 단위가 올바른지 확인하십시오. 기본값은 KM입니다(속도 단위 전환 참조 설정 항목).

전원이 정상적으로 켜진 후, 다이얼 버튼을 2초 동안 눌러 시스템 설정에 들어갑니다. 오른쪽으로 밀어 속도 조절을 하고 미세 조정을 합니다.

대시보드에 100km/h가 표시되면 HUD에 105km/h가 표시됩니다. 기본값을 107에서 102로 조정하세요.

5. 브레이크를 밟거나 신호등을 기다릴 때, 또는 자동 시동/정지 기능 사용 시 HUD가 꺼집니다.

스타트-스톱 차량의 경우, 브레이크를 밟으면 엔진이 멈추고 HUD가 꺼집니다. 메뉴 13을 찾아 기본값을 180(180초를 의미)으로 조정해 주세요.

6.HUD는 자동으로 전원이 꺼지지 않습니다(RPM 또는 속도가 0이 아님).

HUD 전원이 켜진 상태에서 버튼을 5초간 길게 눌러 메뉴로 진입하고 메뉴 12로 설정합니다. 전압을 0에서 13.2V 또는 13.5V로 변경합니다. 조정이 완료되면 설정 버튼을 5초간 길게 눌러 저장하고 종료합니다.

7.HUD 전원을 끈 후 다시 시작합니다.

메뉴 12를 찾아 기본 전압을 13.6-13.8V로 조정하세요.

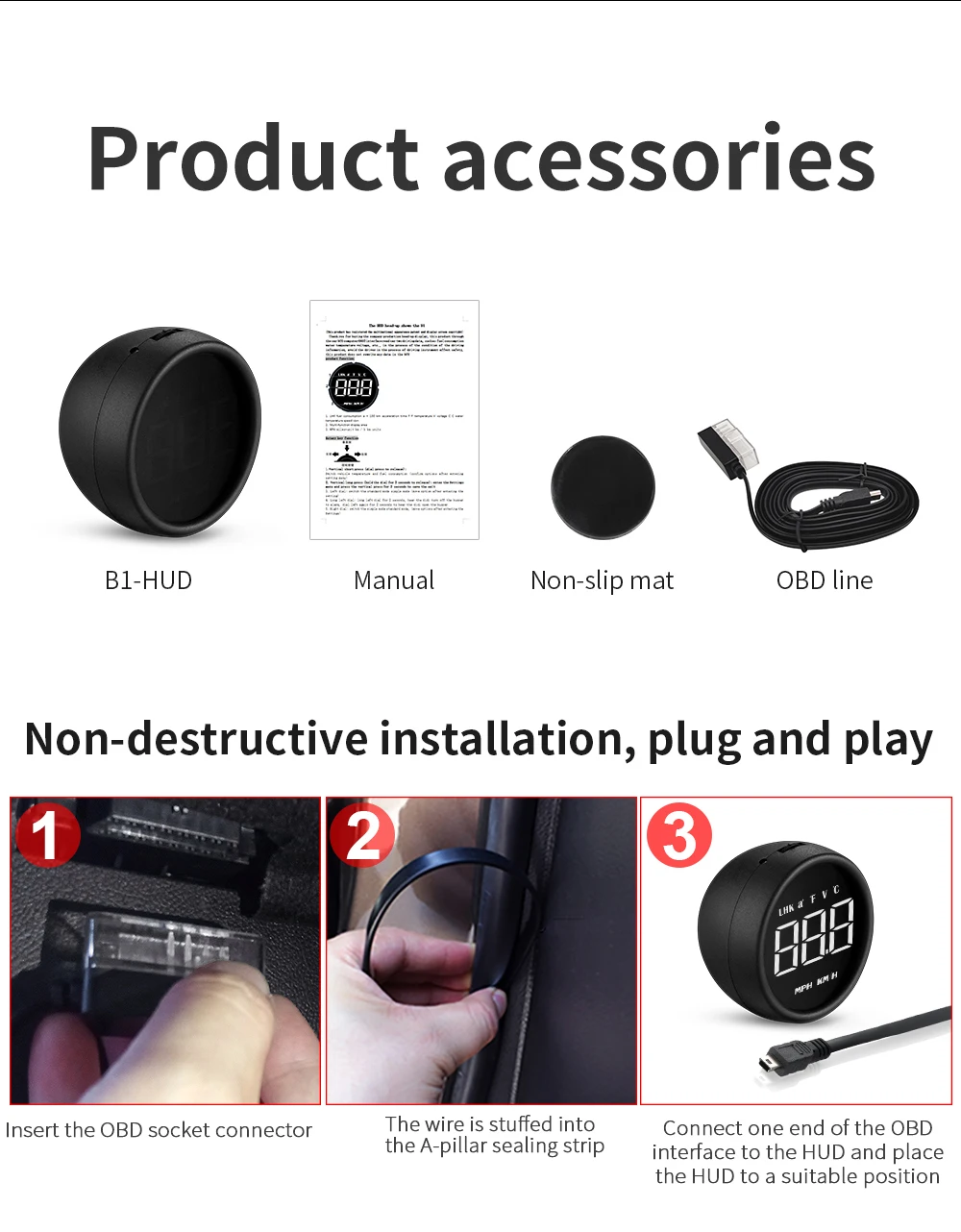

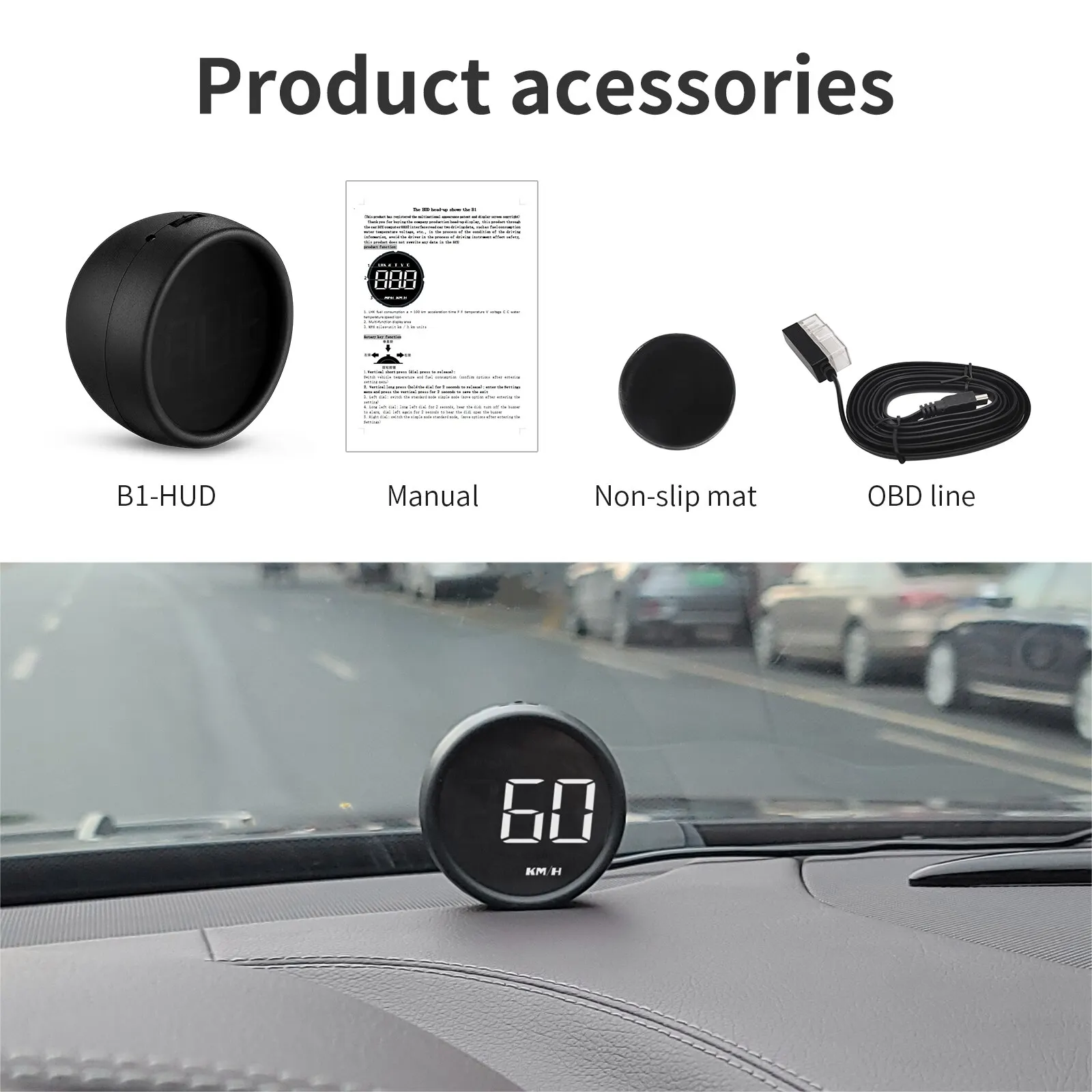

포함 품목:

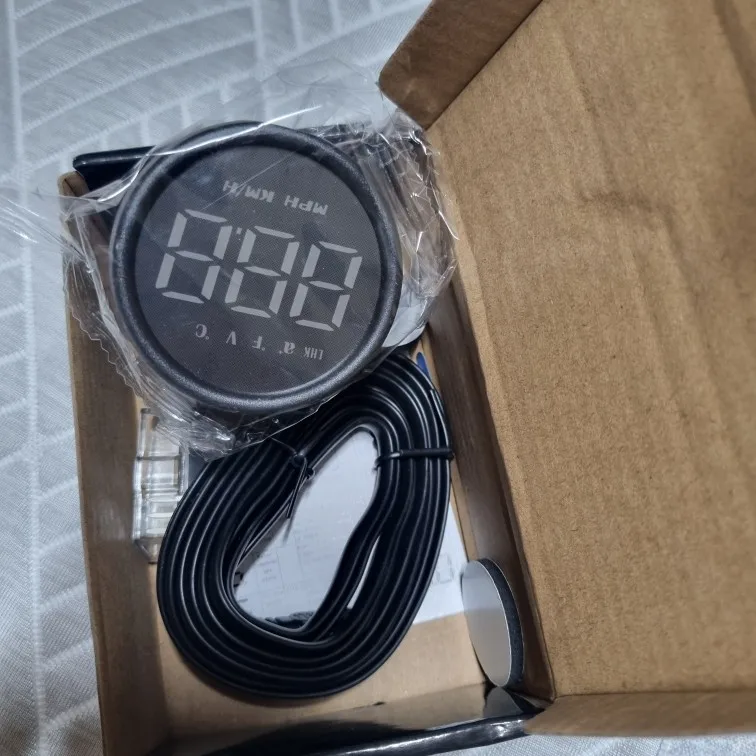

1 x 헤드업 디스플레이

주의 사항: 실제 제품을 기반으로 이 제품은 사용하기 전에 지침에 따라 설치하고 설정해야 합니다!
