M7은 균형 충전기 및 방전기, 전기 디스플레이, 신호 측정 장치, 신호 소스와 같은 기능을 통합한 다기능 툴 체인 제품입니다.
M7 사양:
제품 크기: 73*51*27mm
제품 무게: 90g
포장 크기: 84*79*39 mm
포장 무게: 150g
LCD: IPS 2.0인치 LCD 320*240 픽셀
입력 전압: 7.0-28.0V @최대 12A
배터리 유형: Lipo LiHV LiFe Lion@1-6
니켈수소 @1-16S 납축전지 @1-10S
현재 밸런스 전류: 400mA @2-6S
충전기 전력: 200W @최대 10A
방전 전력: 200W @MAX 10A 재활용 모드
10W@3A 일반 모드
USB: 2.1A @5.0V 또는 업그레이드
입력:
PWM: 880-2200us @20-400Hz
PPM: 880-2200us*8CH @20-50Hz (PPM: 880-2200마이크로초*8채널 @20-50Hz)
SBUS: 880-2200us*16채널 @20-100Hz
전압: 1.0-5.0V @1-6S
내부 저항: 1-99mR @1-6S
ESC: 200W@10A PWM 출력
출력:
PWM: 500-2500us @20-1000Hz 펄스 폭 변조: 500-2500μs @20-1000Hz
PPM: 880-2200us*8CH @20-50Hz (PPM: 880-2200마이크로초*8채널 @20-50Hz)
SBUS: 880-2200us*16채널 @20-100Hz
전원 공급: 1.0-28.0V @1.0-10A 모드: CC+CV
과전류 차단 시간: <5ms

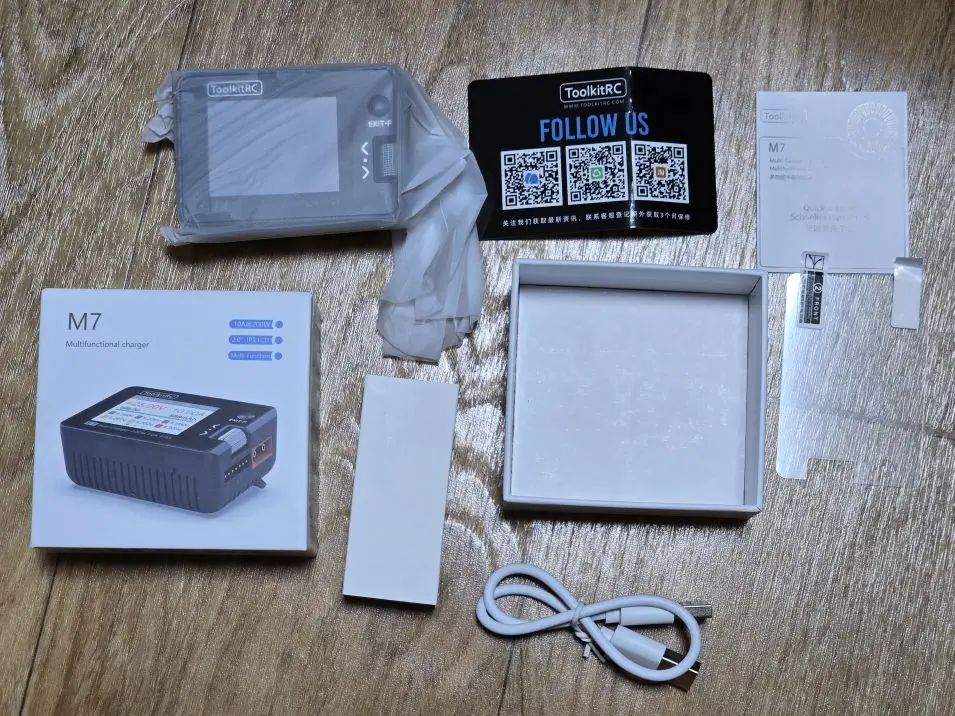

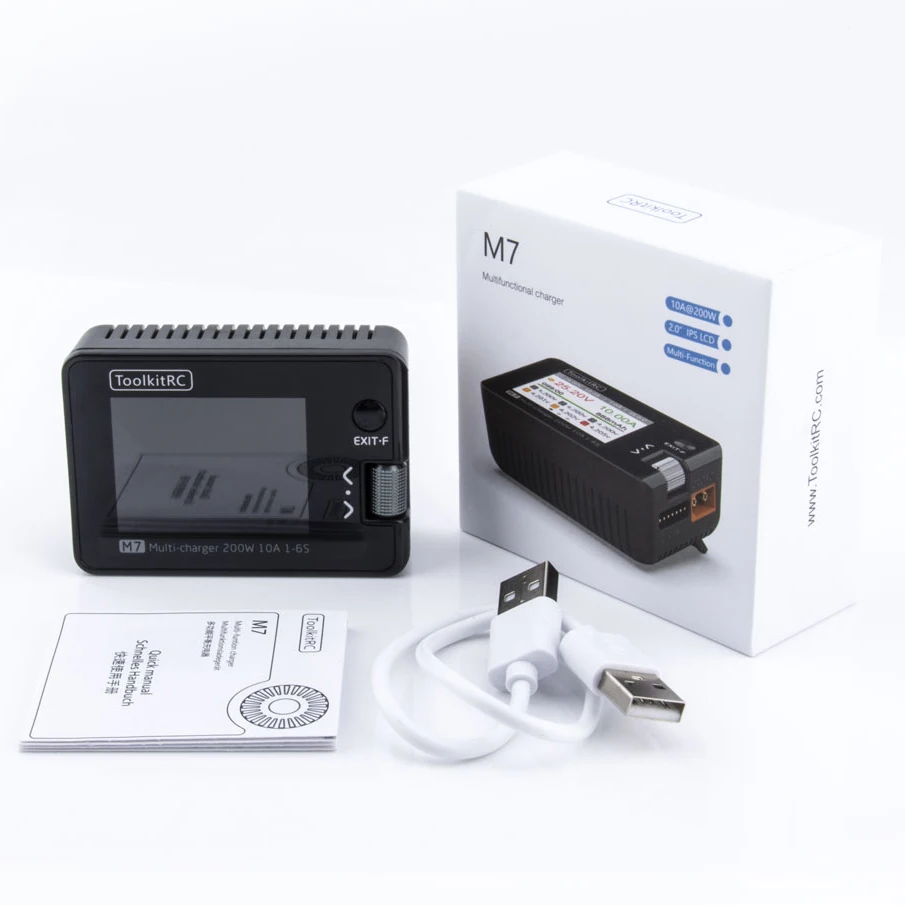

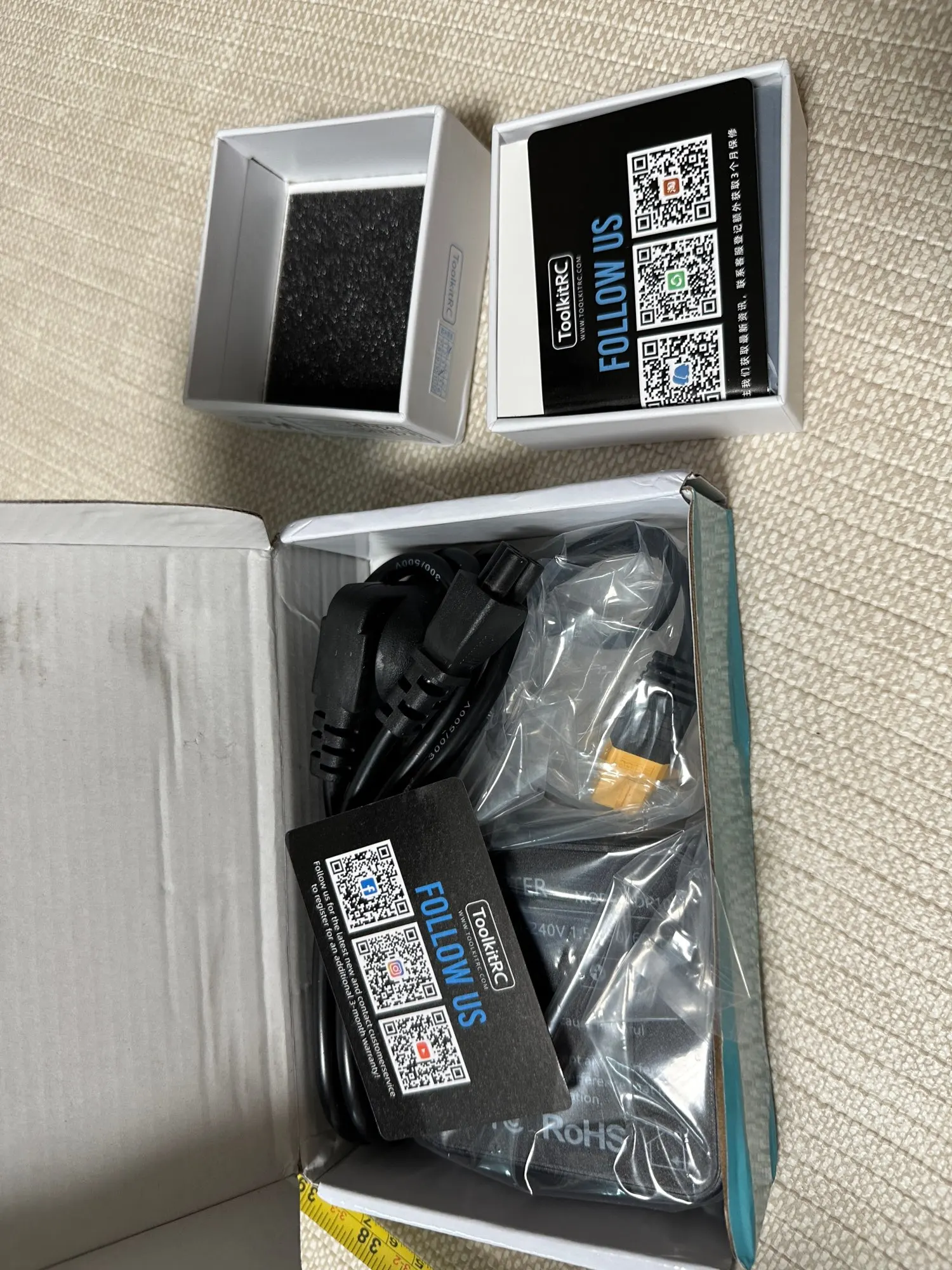

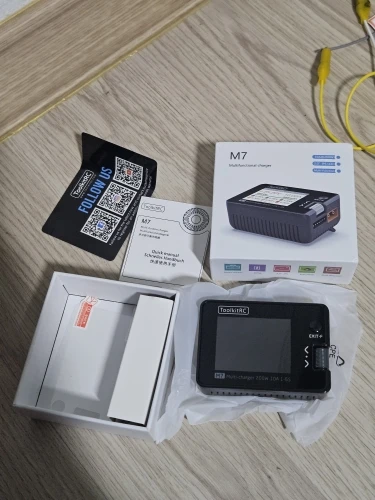

포장 포함:
1X ToolkitRC M7 충전기

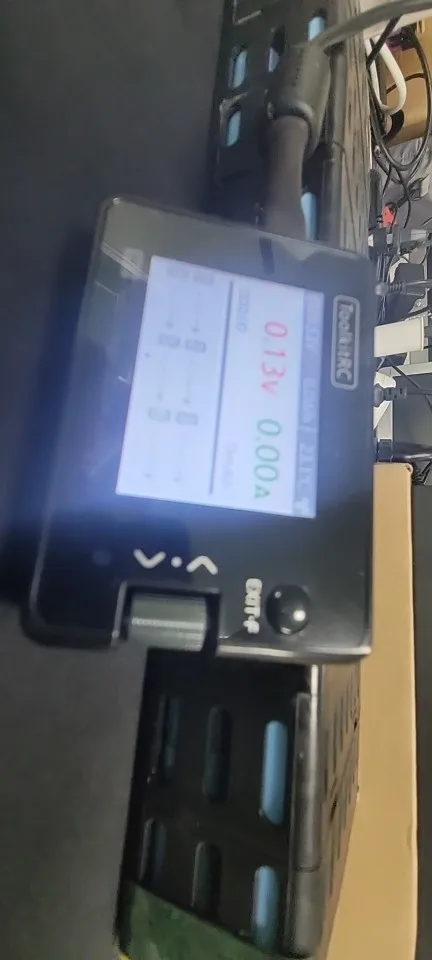

참고: M7 충전기에 전원을 켠 후에는 무부하 상태에서 0.12V의 전압이 표시되며 이는 정상이며 사용에 영향을 미치지 않습니다.배터리를 연결한 후 표시된 전압이 정확하지 않은 경우 멀티미터를 사용하여 배터리 전압을 측정하고 종이에 기록한 다음 M7 충전기의 전압 교정 페이지에 들어가 수동으로 전압을 교정할 수 있습니다.
제품 설명
M7은 다기능 도구 체인 제품으로,
균형 충전기와 같은 기능을 통합합니다.
방전기, 전기 디스플레이, 신호 측정 장치
그리고 신호 소스.
충전, 방전 및 균형 조정 가능
LiPo, LiHV, LiFe Lion 1-6S, NiMh 관리
1-16S, PB 1-10S 배터리
충전 전류: 최대 10A @최대 200W
방전 전류:
재활용 모드 최대 10A@200W
외부 모드 최대 10A @200W
인터 모드 최대 3A @10W
리튬 배터리 차단 전압을 설정할 수 있습니다(TVC
기능
배터리 전압, 배터리 내부 측정 가능
저항, 리튬 배터리 밸런스 관리
PWM/PPM/SBUS의 신호 값을 측정할 수 있습니다.
1마이크로초의 정확도로
PWM/PPM/SBUS 표준 신호를 출력할 수 있습니다.
1 마이크로초의 정확도@ToolkiRC 2021 7
정전류 및 정전압 소스
출력, 사용자 지정 가능한 1-28V 일정 전압, 1-10A
정전류
주류 드론 배터리에 적응할 수 있습니다.
자동으로 활성화되고 충전됩니다.
다국어 시스템으로 업그레이드할 수 있습니다.
당신이 필요로하는 언어
USB 2.1A@5.0V 출력, 충전식 모바일
기기
장치는 U 디스크로 시뮬레이션되며,
업그레이드 파일이 복사되어 제품이 구현됩니다.
펌웨어 업그레이드
기타 기능
1.펌웨어 업그레이드
상자에 들어 있는 USB 데이터 케이블을 사용하여 M7을 컴퓨터에 연결하면 컴퓨터가 U를 인식합니다.
T oolkit이라는 이름의 디스크.업그레이드 파일 app.upg를 다운로드하세요.
공식 웹사이트에서 파일을 덮어쓰세요.
펌웨어를 업그레이드하기 위한 디스크.

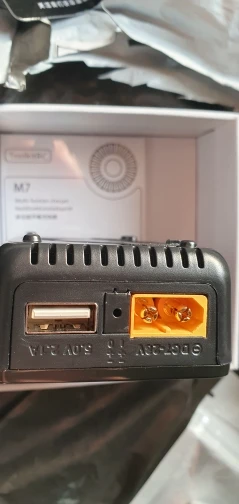

2.USB 5.0V 출력
위의 업그레이드 기능 외에도 USB
인터페이스는 모바일을 충전하기 위해 2.0A 전류를 출력할 수도 있습니다.
기기.
3.자동으로 충전 및 방전을 계속합니다.
배터리가 완전히 충전되면 플러그를 뽑은 후
배터리를 2초 동안 누른 후, 다음 배터리에 연결하세요.
기기가 자동으로 계속 충전됩니다.
방전 중 이 기능을 시작하거나 중지할 수 있습니다.
설정 메뉴

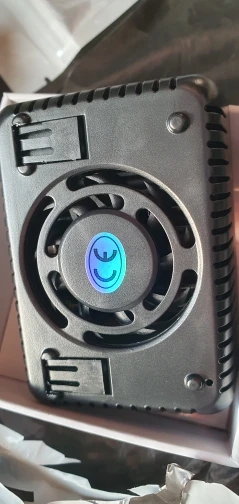

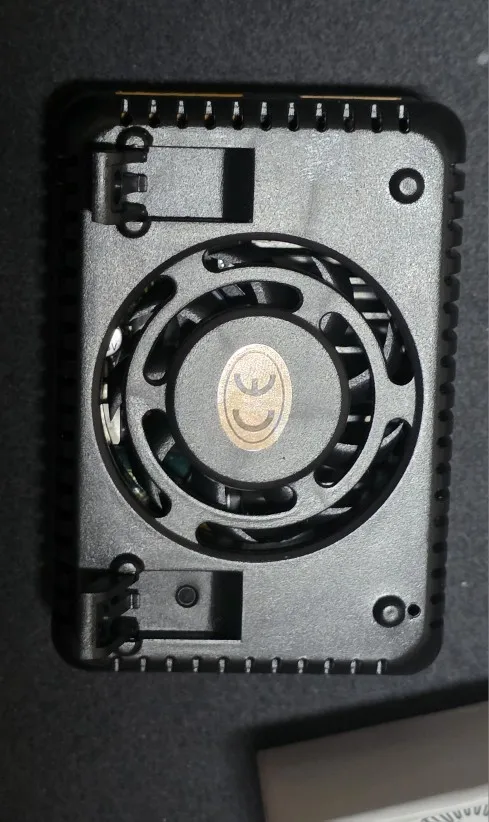

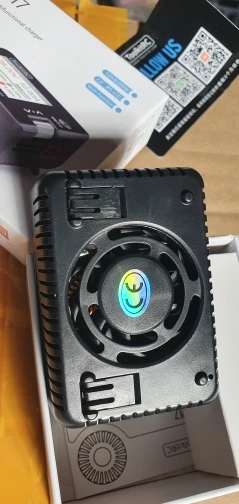

4.팬 레벨
장치의 내부 온도가 초과할 때
45°C, 팬이 절반 속도로 작동하여 공기 흐름을 줄입니다.
소음내부 온도가 53도를 초과하면°C,
팬이 최대 속도로 작동하여 열을 강화합니다.
소멸.
6.전압을 수동으로 보정하십시오.
종료 상태에서 [롤러]를 길게 누르세요.
전원 공급 장치를 분리하지 않고 연결하십시오.
시스템이 수동 전압 보정 기능으로 진입합니다.
각각의 실제 전압을 측정하려면 전압계를 사용하십시오.
배터리, 해당 전압에 커서를 이동하세요.
값을 수정하여 전압 값을 @ToolkiRC 2021 44와 일치하도록 조정하십시오.
전압계 값을 측정하고 보정을 수행합니다.그 후에
보정이 완료되었습니다. 저장하려면 커서를 이동하세요.
한 번 누르면 부저가 한 번 울리고 저장됩니다.
성공적인그냥 나가거나 종료하세요
7, 완전히 충전됨
리튬 배터리가 완전히 충전되면
"고속 충전이 완료되었습니다."배터리가 그렇지 않은 경우
제거되면, 일정 전압의 트리클 충전이
배터리가 최적의 상태로 유지되도록 자동으로 수행됩니다.
더 완전한 상태.
