구매하기 전에 케이블 인터페이스 프로토콜을 주의 깊게 확인하십시오.

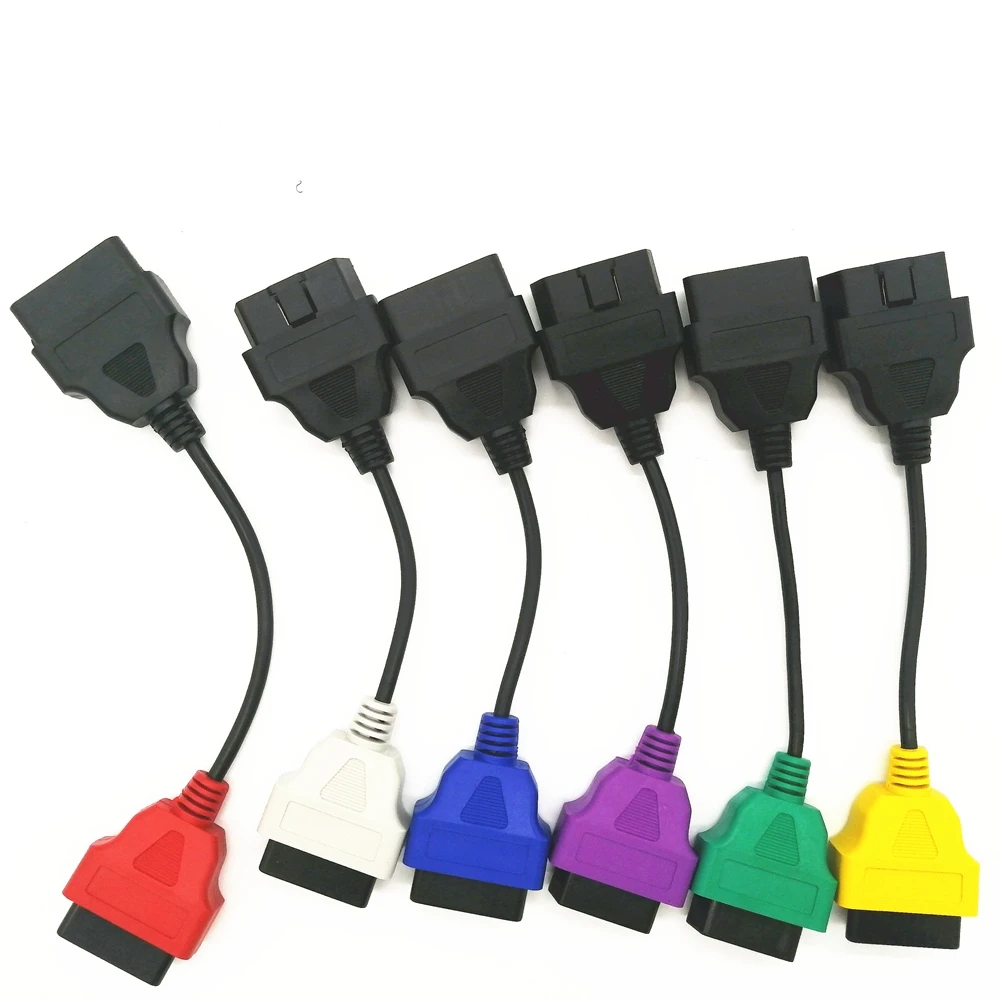

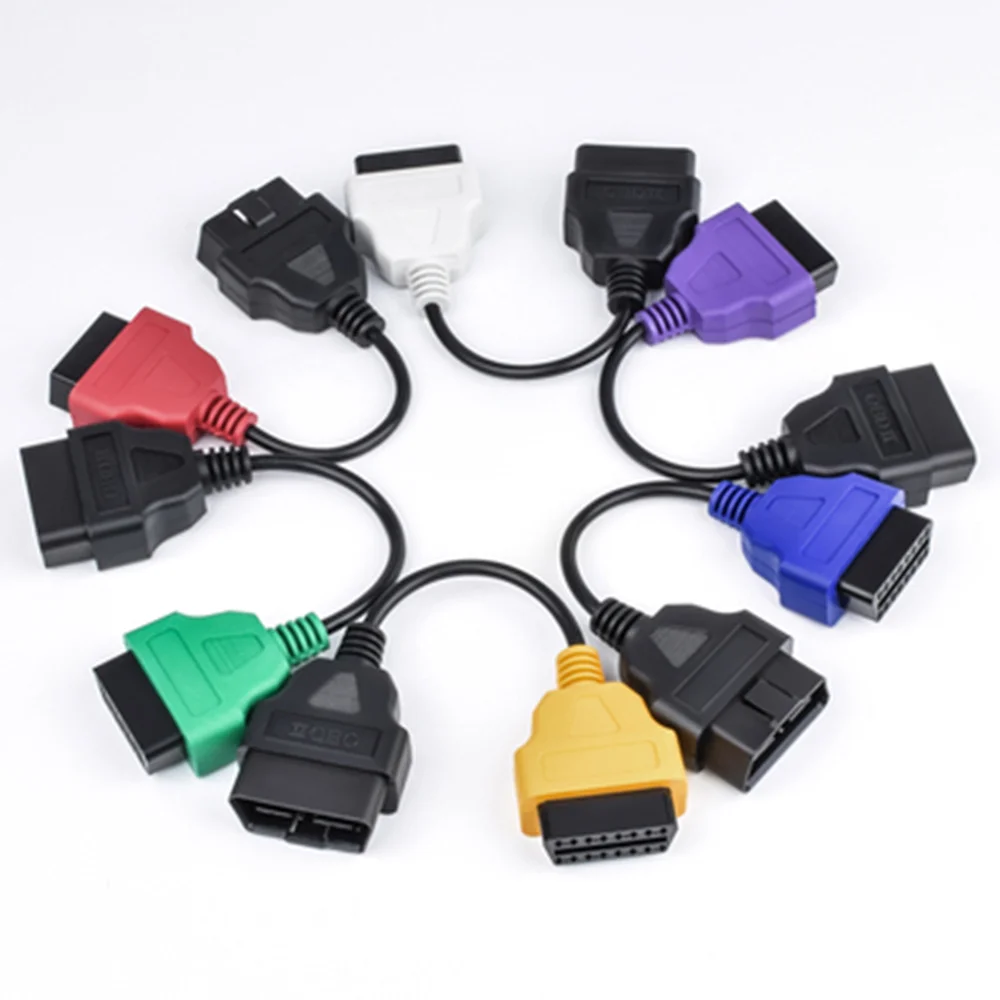

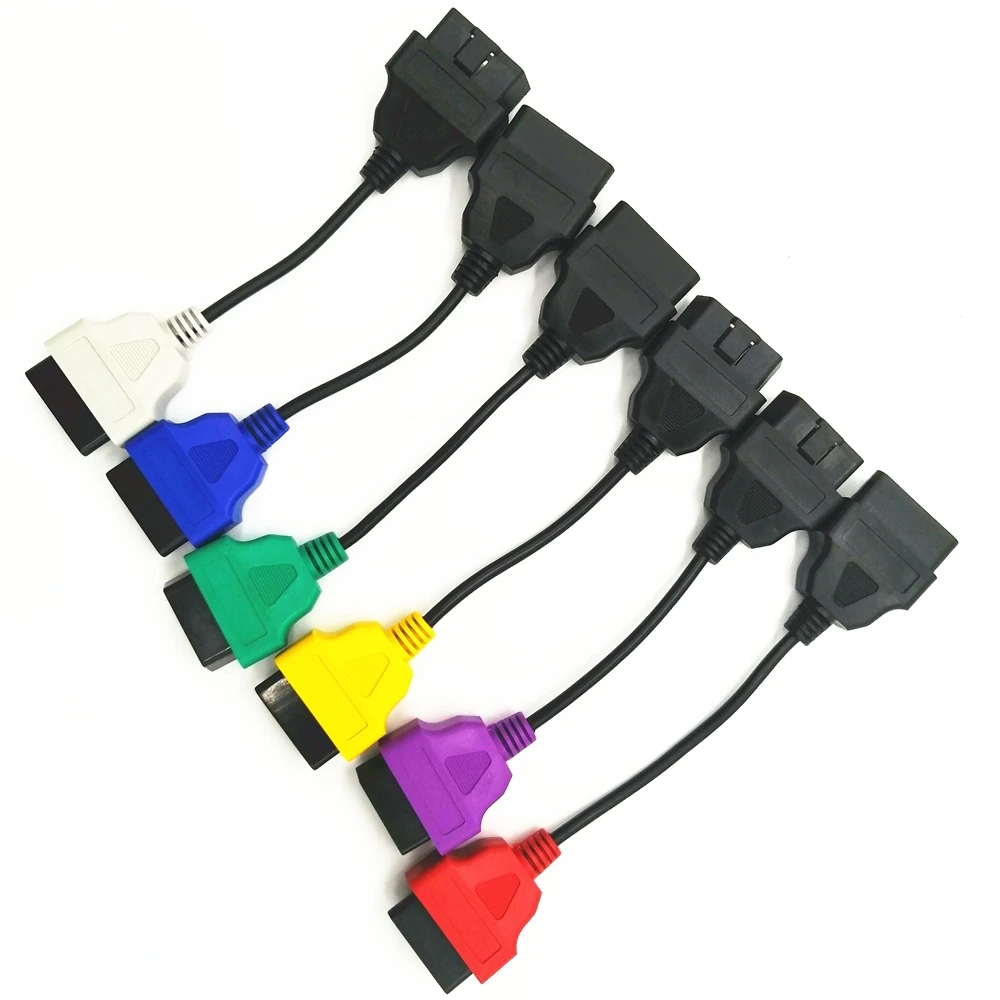

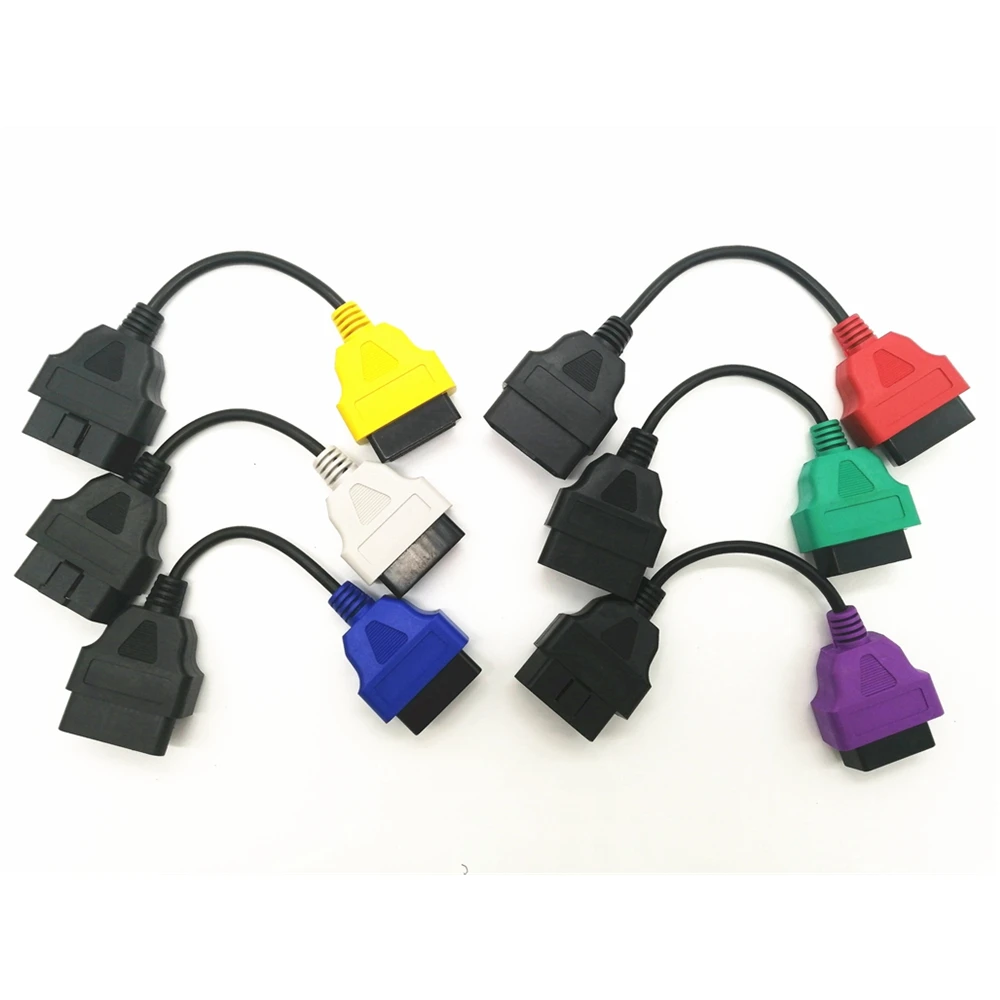

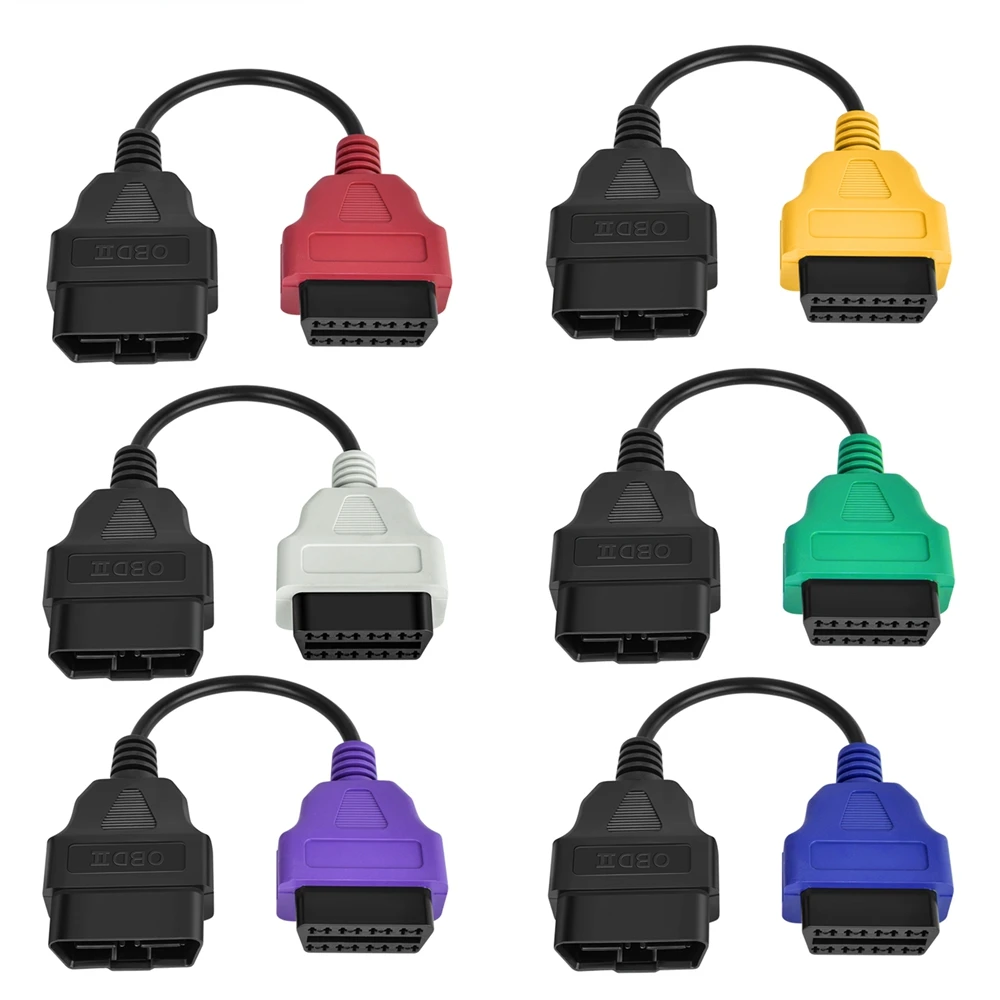

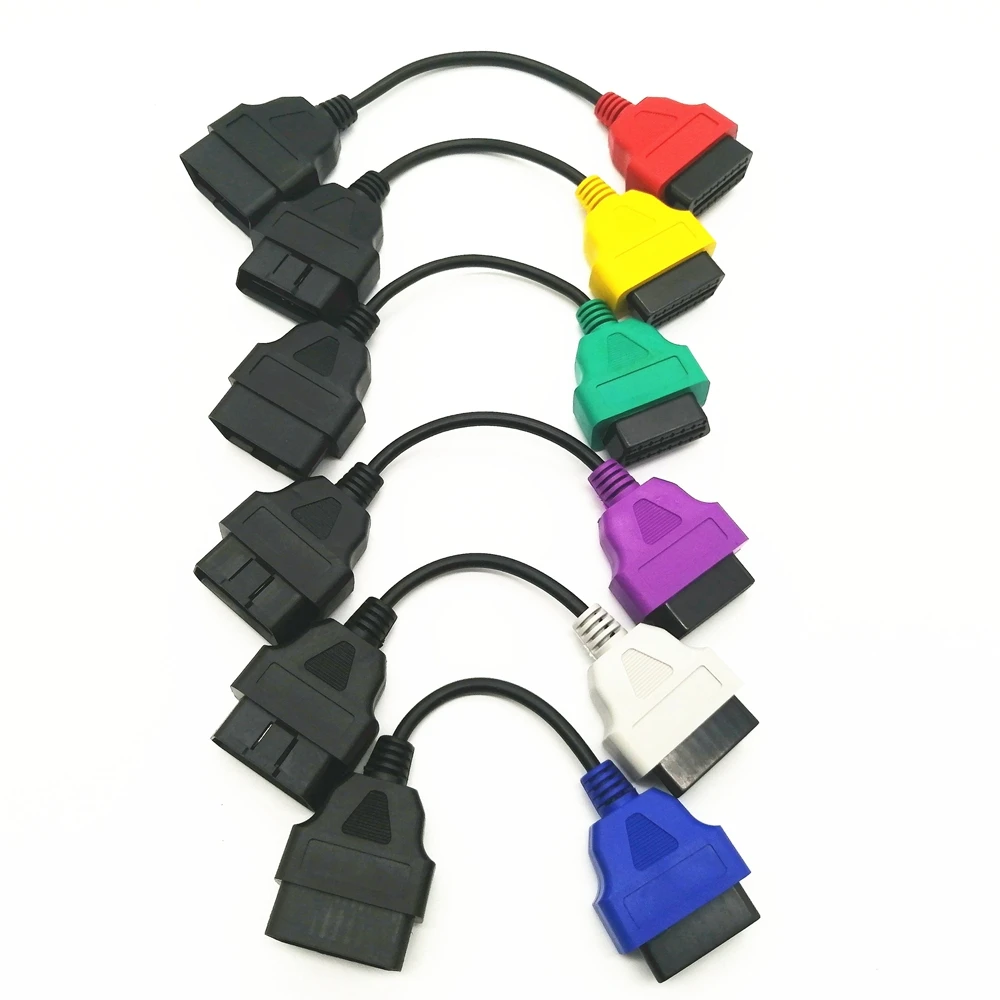

1 개/몫 obd 2 자동차 스캐너 커넥터 Fiat ECU 스캔 용 멀티 ECU 스캔 용 multiECUScan 진단 어댑터 케이블 6 색

지원 및 매개변수:

이 제품은 다음 브랜드 차량을 지원합니다:

지프를 위해

크라이슬러의 경우

닷지의 경우

FIAT를 위해

란시아를 위해

설명:

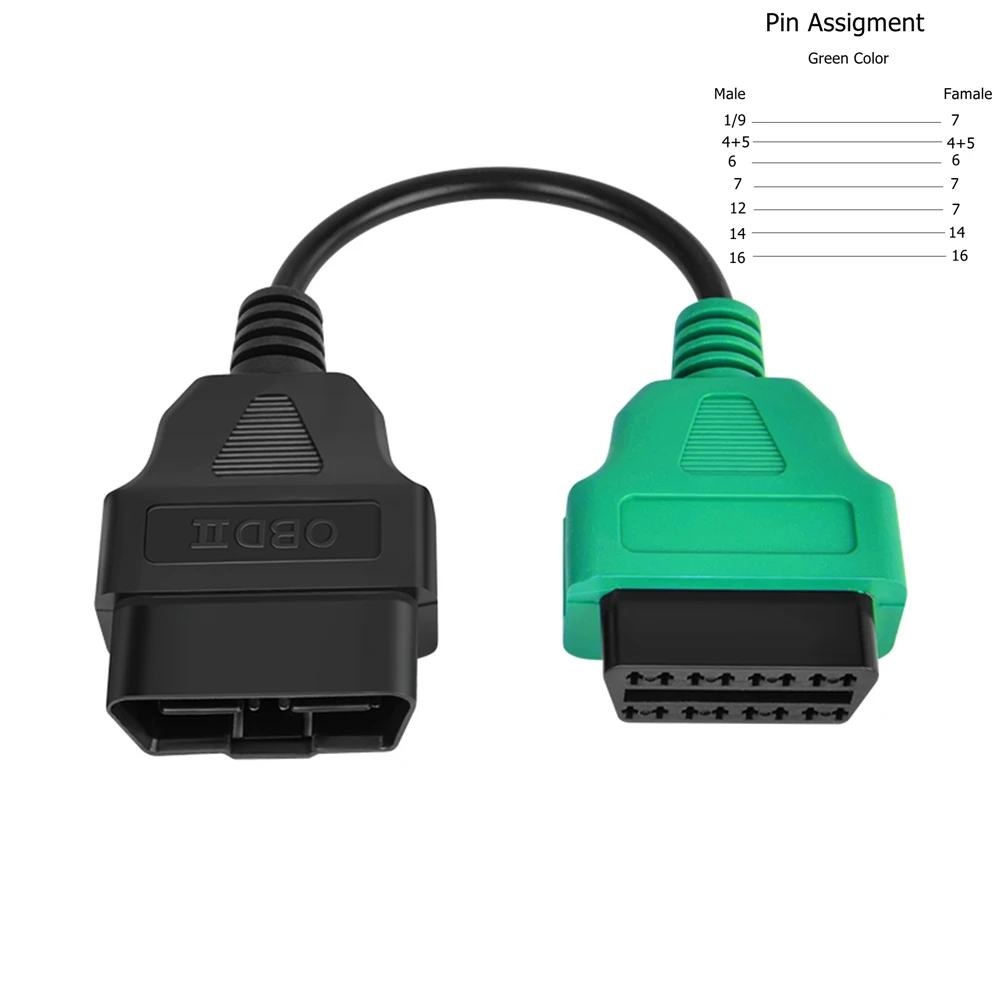

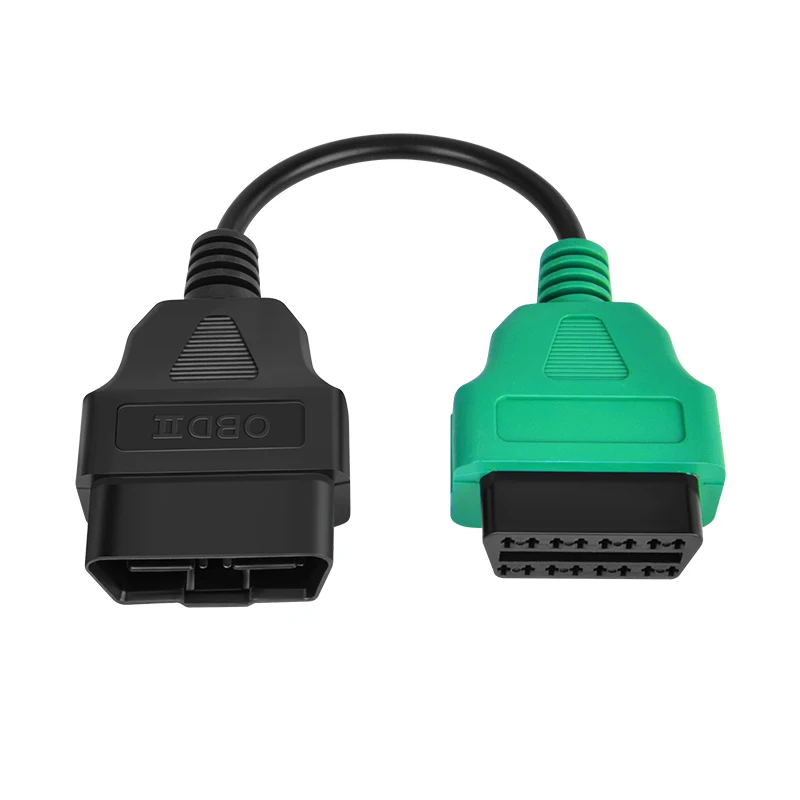

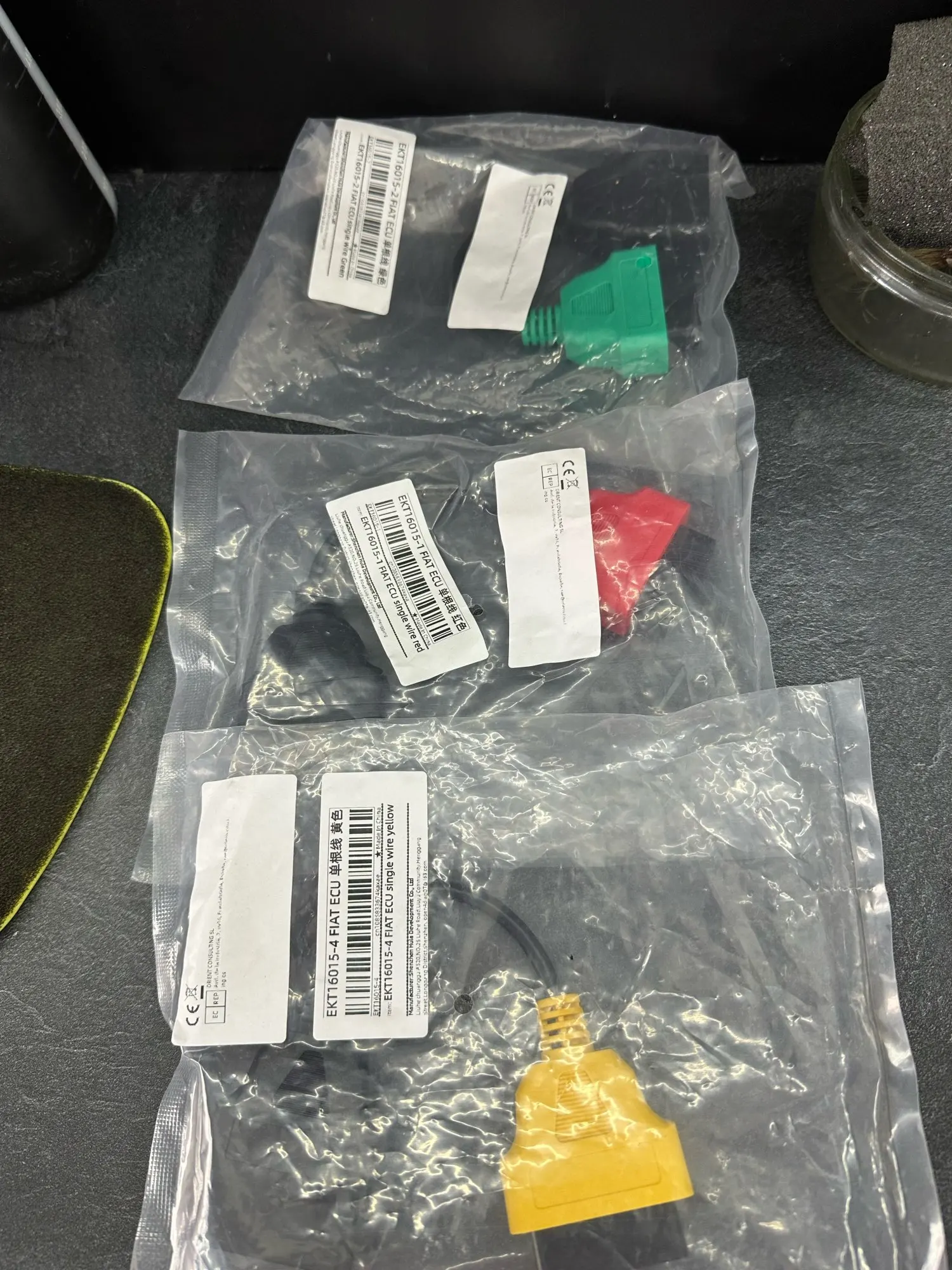

1.녹색 ABS/전원 공급 어댑터 리드(MultiECUScan 웹사이트의 '어댑터 1')

-지원되는 차량의 ABS 및 파워 스티어링 시스템에 접근할 수 있도록 설계되었습니다.이 어댑터의 한쪽 끝에는 쉽게 식별할 수 있도록 녹색 커넥터가 있습니다.

이 어댑터를 사용하면 진단 도구의 핀 7이 자동차의 핀 1,7,9 및 12에 연결됩니다.

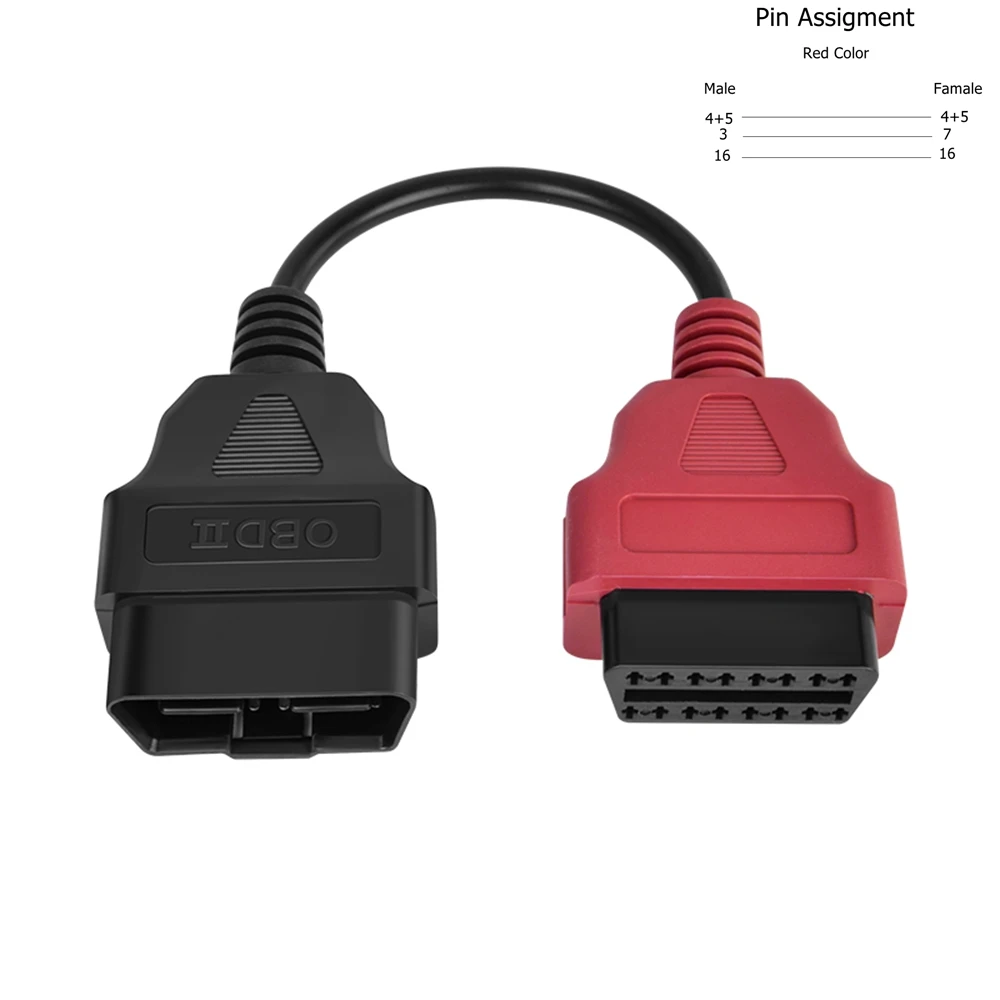

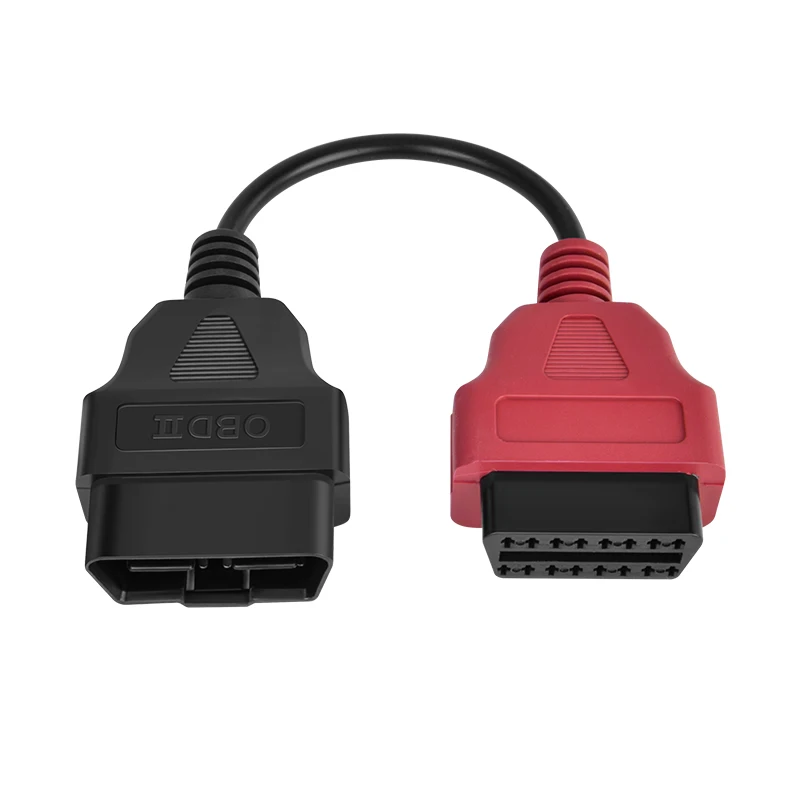

2.빨간색 에어백 어댑터 리드(MultiECUScan 웹사이트의 '어댑터 2')

-지원 차량의 에어백 시스템에 접근할 수 있도록 설계되었습니다.

이 어댑터의 한쪽 끝에는 쉽게 식별할 수 있도록 빨간색 커넥터가 있습니다.

이 어댑터를 사용하면 진단 도구의 핀 7이 자동차의 핀 3에만 연결됩니다.

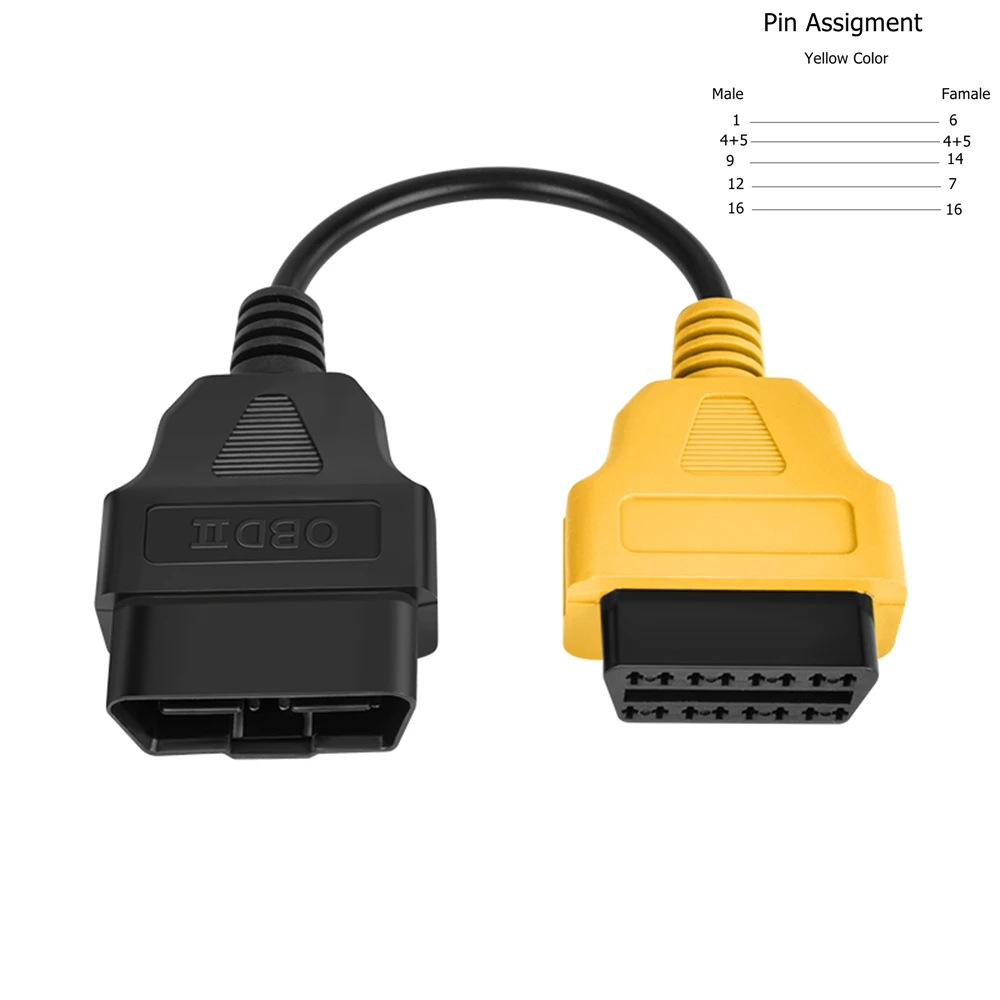

3.노란색 CAN 어댑터 리드(MultiECUScan 웹사이트의 '어댑터 3')

-지원되는 차량의 저속 CAN 시스템에 접근할 수 있도록 설계되었습니다.

이 어댑터의 한쪽 끝에는 쉽게 식별할 수 있도록 노란색 커넥터가 있습니다.

이 어댑터를 사용하면 진단 도구의 핀 6과 14가 핀 1과 9에 연결됩니다.

각각 자동차의 경우 진단 도구의 핀 7이 자동차의 핀 12에 연결됩니다.

4.보라색 전기 후드 어댑터 리드(MultiECUScan 웹사이트의 '어댑터 4')

-지원 차량의 전기 후드 시스템에 접근할 수 있도록 설계되었습니다.

이 어댑터의 끝에는 쉽게 식별할 수 있도록 보라색 커넥터가 있습니다.

이 어댑터를 사용하면 진단 도구의 핀 7이 자동차의 핀 7,8,11 및 13에 연결됩니다.

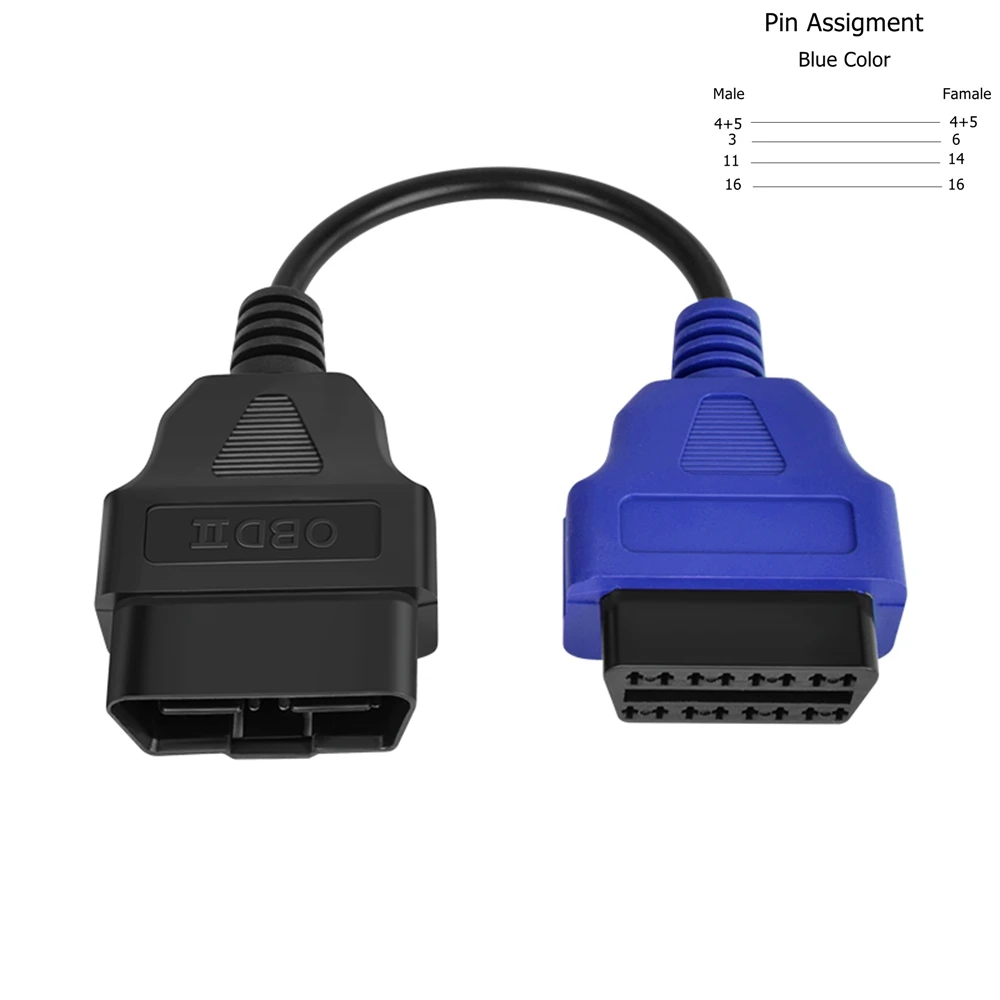

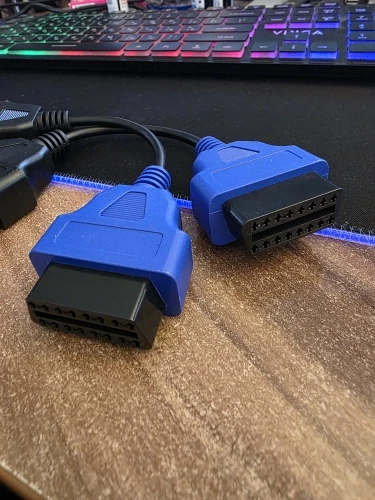

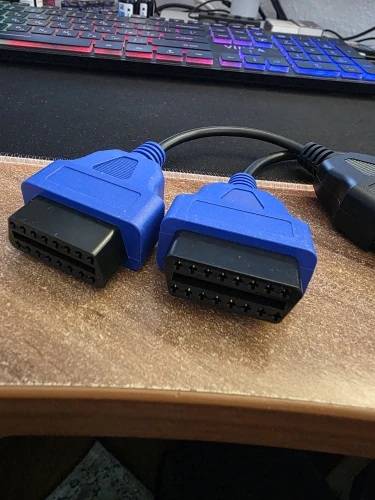

5. 파란색 제어 모듈 어댑터 와이어 설계를 통해 차량의 향상된 기능(예: 멀티미디어, 사각지대 센서 등)에 액세스할 수 있습니다.

6. 차량의 기본 기능(예: 헤드라이트, 주차 컨트롤러, ABS, 전자 조향 등)에 액세스할 수 있도록 설계된 회색 기본 제어 모듈 어댑터 와이어

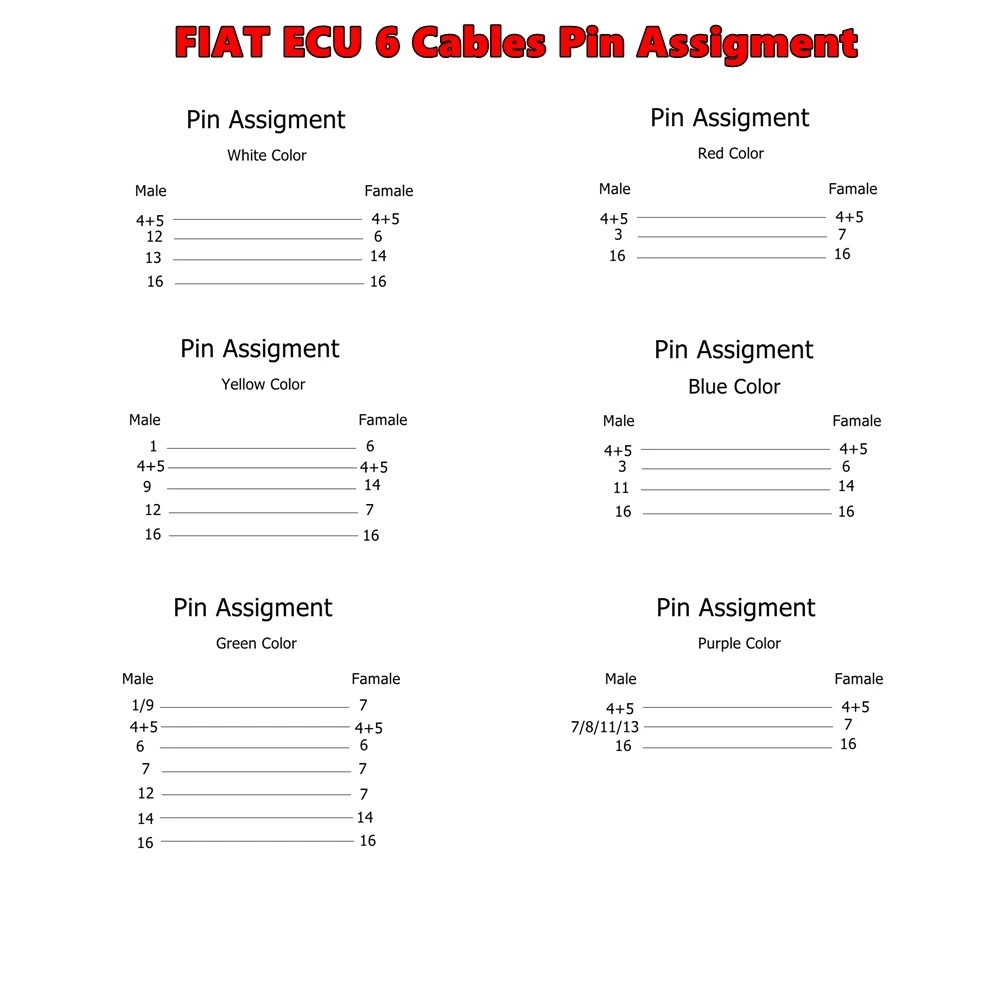

사양:

녹색 어댑터 리드(MultiECUScan/FiatEcuScan 어댑터 1) = 엔진, ABS, 파워 스티어링

빨간색 어댑터 리드(MultiECUScan/FiatEcuScan 어댑터 2) = 에어백

노란색 어댑터 리드(MultiECUScan/FiatEcuScan 어댑터 3) = CAN

보라색 어댑터 리드(MultiECUScan/FiatEcuScan 어댑터 4) = 전기 후드

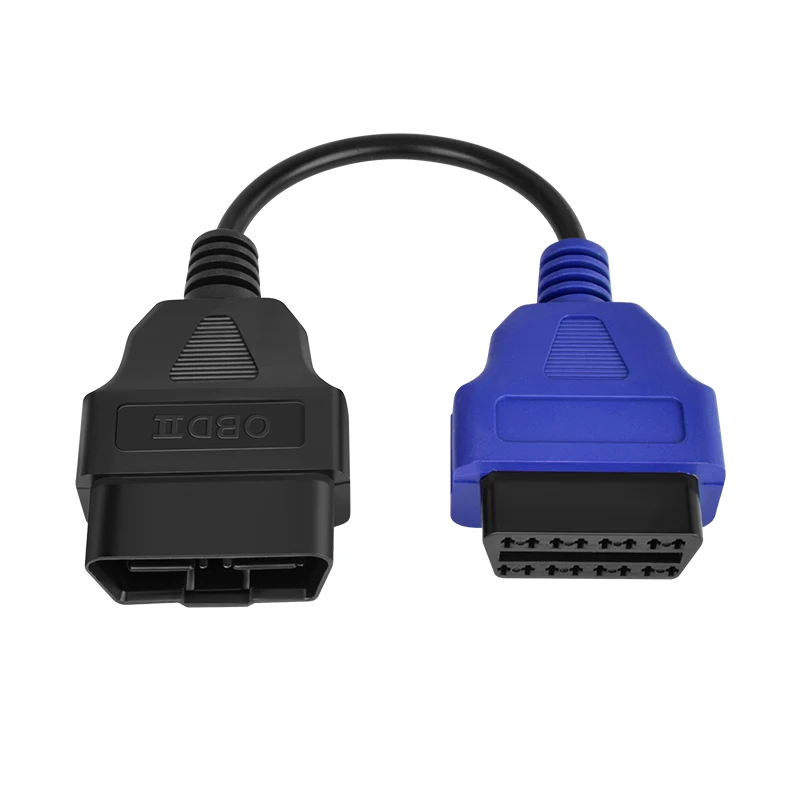

파란색 어댑터 리드(MultiECUScan / FiatEcuScan 어댑터 5)= 제어 모듈

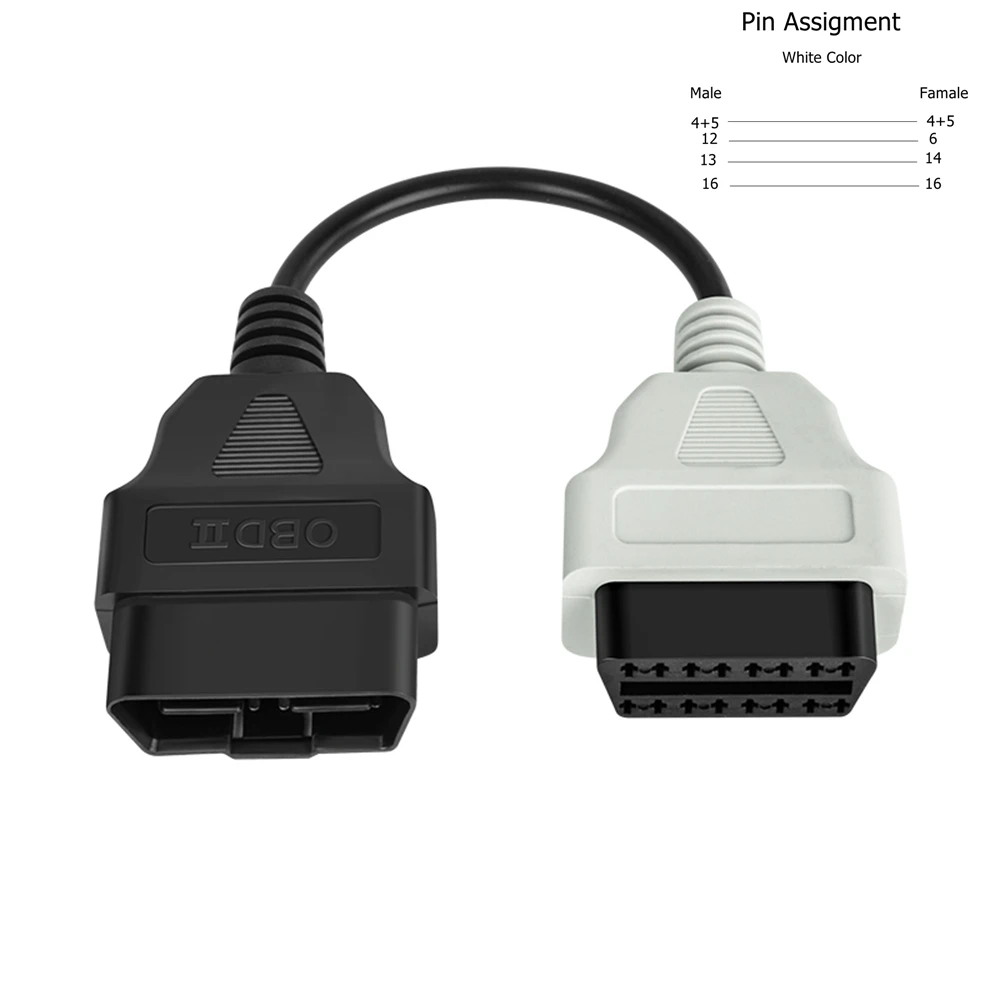

회색 어댑터 리드(MultiECUScan / FiatEcuScan 어댑터 6)= 기본 제어 모듈

메모:

우리는 하드웨어만 제공합니다(소프트웨어 없이)."소프트웨어가 필요한 경우: ""FiatECUscan"" 또는 ""MulitECUscan"" 공식 웹사이트로 이동하여 구매하세요."

제품 외관은 참고용이며 실제 제품에 적용됩니다.

Multiecuscan 진단 시스템의 요구 사항을 충족하도록 설계된 이 제품은 Multiecuscan/FiatECUScan과 완벽하게 호환됩니다.

패키지 목록:

Fiat 용 1PCS 진단 케이블
