참고: 비디오에서 리모컨의 LED 표시등은 빨간색입니다.하지만 실제로는 파란색이에요,

걱정하지 마세요. 기능은 동일합니다.

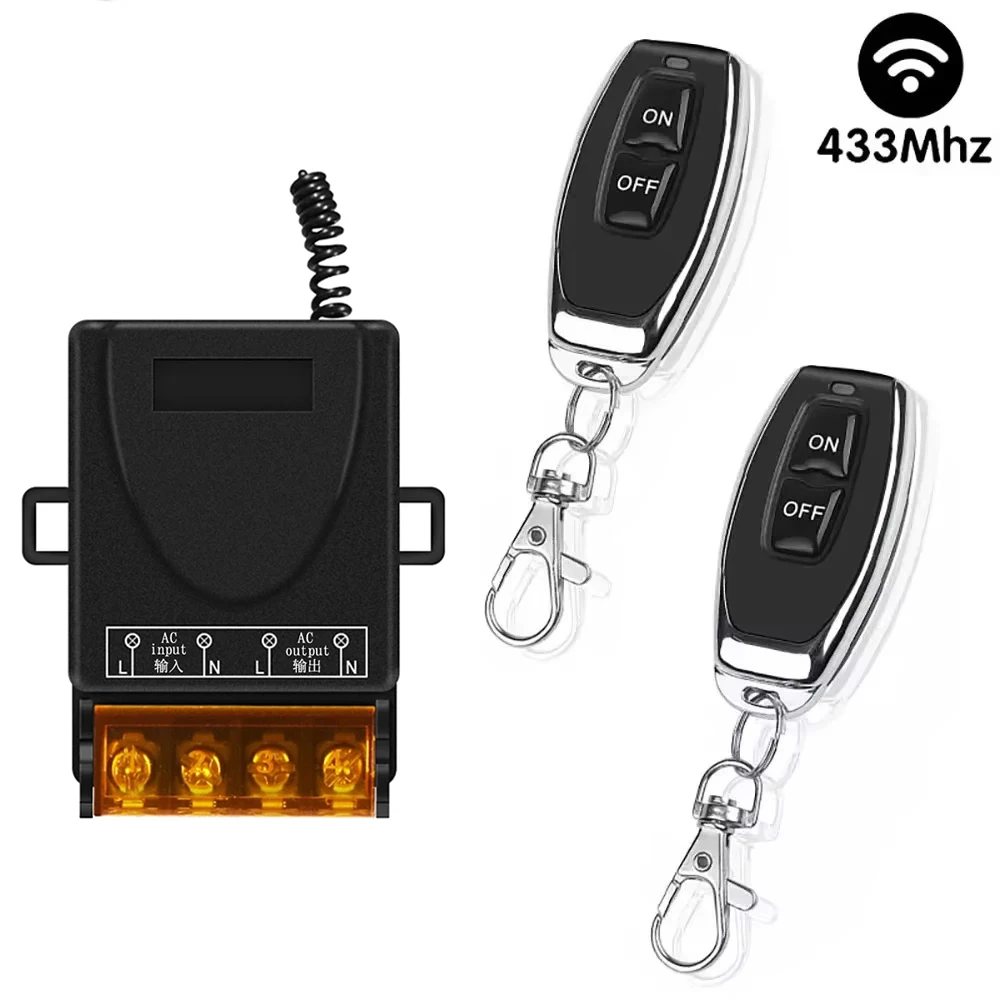

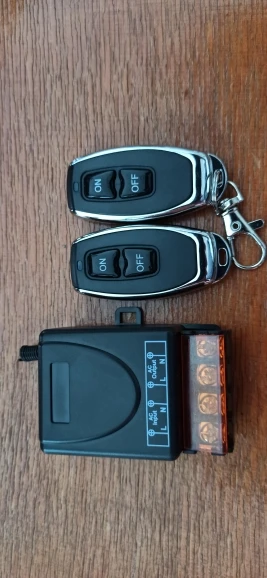

송신기의 사양:

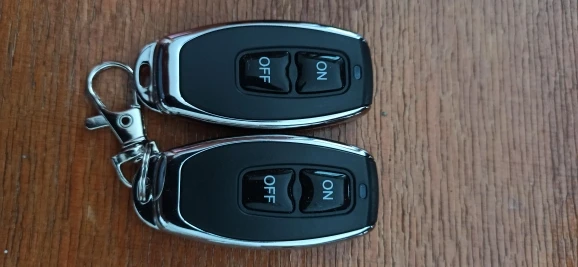

리모컨 송신기

작동 전압: DC12V(23A/12V 배터리 x1)

송신 주파수: 433MHz

인코딩 유형: 고정 코드

수신기 감도: > -105dB

전송 거리: 100M (개방된 공간)

크기: 약 55*28*10mm

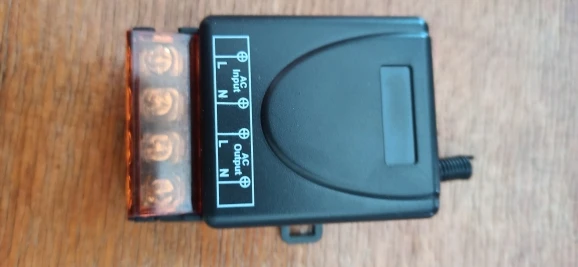

수신기의 사양:

작동 전압: AC 110V - 240V

출력 전압 = 동작 전압

작동 주파수: 433MHz(리모컨과 동일)

인코딩 유형: 학습 코드

릴레이의 정격 접점 전류: 15A/240VAC, 15A/110VAC (참고: 릴레이에 30A 240VAC로 표시되어 있지만, 이는 참고용입니다.)30A는 부하의 피크 전류를 위한 것입니다.부하의 정격 전류는 15A 미만이어야 합니다.

상자 크기: 약 65x45x28m

작업 방식에 대하여:

순간 작동: 릴레이: 누르고 있으면 -> 켜짐; 손을 떼면 -> 꺼짐.
토글: 릴레이: 누르기 -> 켜짐; 동일한 버튼을 다시 누르기 -> 꺼짐·
래치형 릴레이: 누르면 켜짐; 다른 버튼 누르면 꺼짐.
지연 시간 :
리모컨 버튼을 누르면 해당 릴레이가 작동하며 시간이 초과될 때까지 계속 작동합니다.

학습 및 정리 방법 안내

수신기에 12V 입력
순간 작동: 학습 버튼을 1회 누르세요.Led 표시기가 1회 깜박인 다음 송신기를 누르면 Led 표시기가 3회 깜박이고 성공적으로 학습합니다.
토글: 학습 버튼을 2번 누르세요.Led 표시기가 2번 깜박인 다음 송신기를 누르면 Led 표시기가 3번 깜박이고 성공적으로 학습합니다.
래치: 학습 버튼을 3번 누르세요.Led 표시기가 3번 깜박이고 송신기를 누르면 Led 표시기가 3번 깜박이고 성공적으로 학습합니다.
지연 시간(5S): 학습 버튼을 4번 누릅니다.Led 표시기가 4번 깜박인 다음 송신기를 누르면 Led 표시기가 3번 깜박이고 성공적으로 학습합니다.
지연 시간(10S): 학습 버튼을 5번 누릅니다.Led 표시기가 5번 깜박인 다음 송신기를 누르면 Led 표시기가 3번 깜박이고 성공적으로 학습합니다.
지연 시간(15S): 학습 버튼을 6번 누릅니다.Led 표시기가 6번 깜박이고 송신기를 누르면 Led 표시기가 3번 깜박이고 성공적으로 학습합니다.

클리어링: 학습 버튼을 8초 동안 누르세요. 수신기 LED 표시등이 3번 깜빡인 후 꺼지면 코드 삭제가 완료된 것입니다.
