12m 차고 슬라이딩 도어 게이트 오프너 배리어 게이트 안전 빔 센서/배터리 전원 적외선 광전지 게이트 및 도어 센서

단일 빔 광전지 센서/단일 빔 감지기는 자동 슬라이드 도어, 코일 도어, 차고 도어 창 등에 사용됩니다.

송신기와 수신기로 구성되며 통합 증폭기는 적외선 빔을 생성 할 수 있습니다.

좁은 적외선 빔 (I 또는 II) 은 외부 빛에 의한 중단을 피할 수 있습니다.

낮은 높이 (바닥에서 20-40cm) 에 설치하더라도 감지 거리를 보장 할 수 있습니다 (5-10 미터).

MICROCELL에 의해 생성 된 빔은 슬라이딩 도어에 대한 자체 감지 기능을 제공합니다. 자체 감지 빔이 차단되면 도어가 닫히지 않고 최대 너비로 빠르게 후진합니다. 감지 빔이 다시 시작될 때까지 도어가 열립니다. 도어가 완전히 닫히면 감지 빔이 유효하지 않게됩니다.

기술 사양

작동 전압:

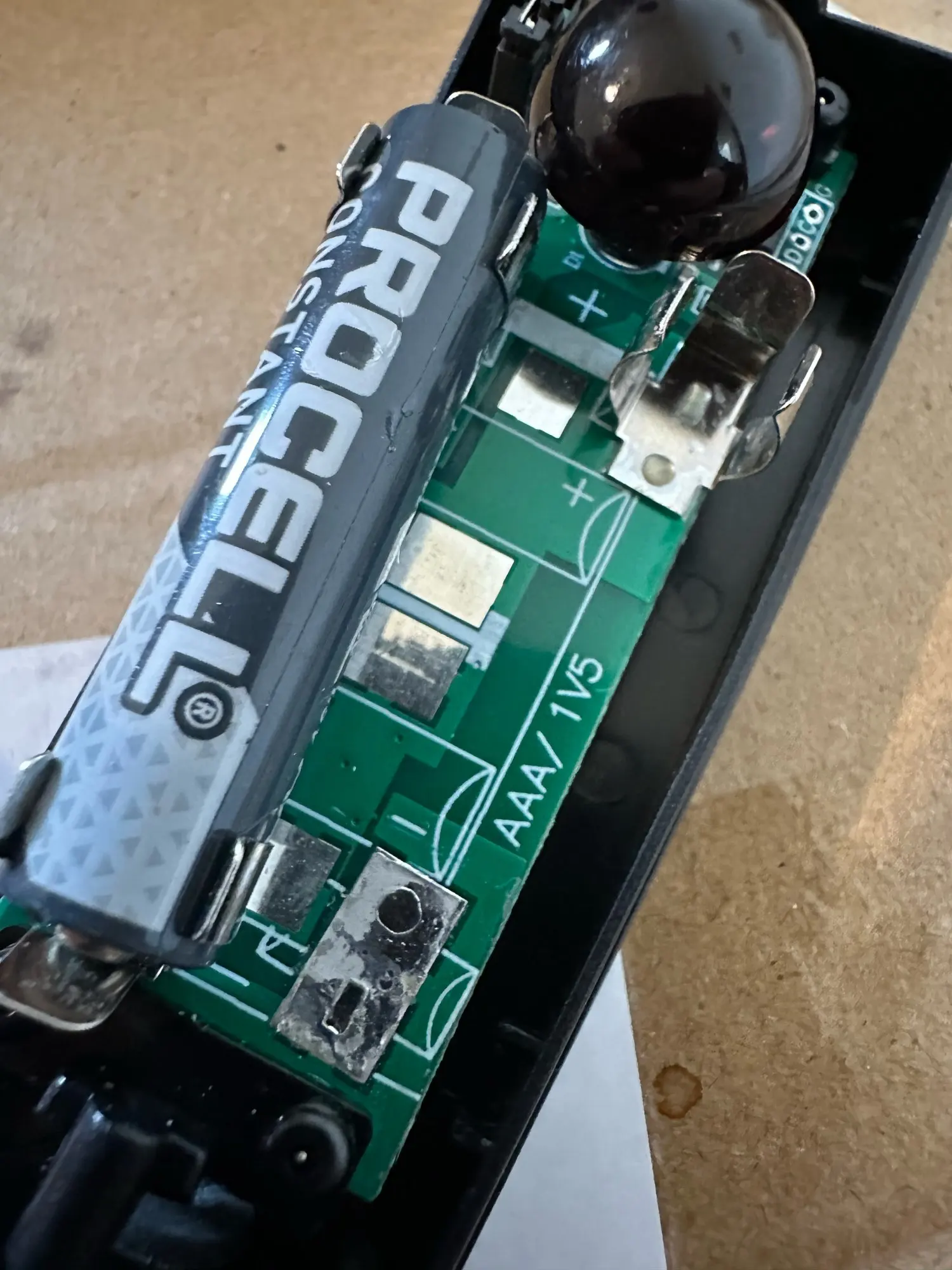

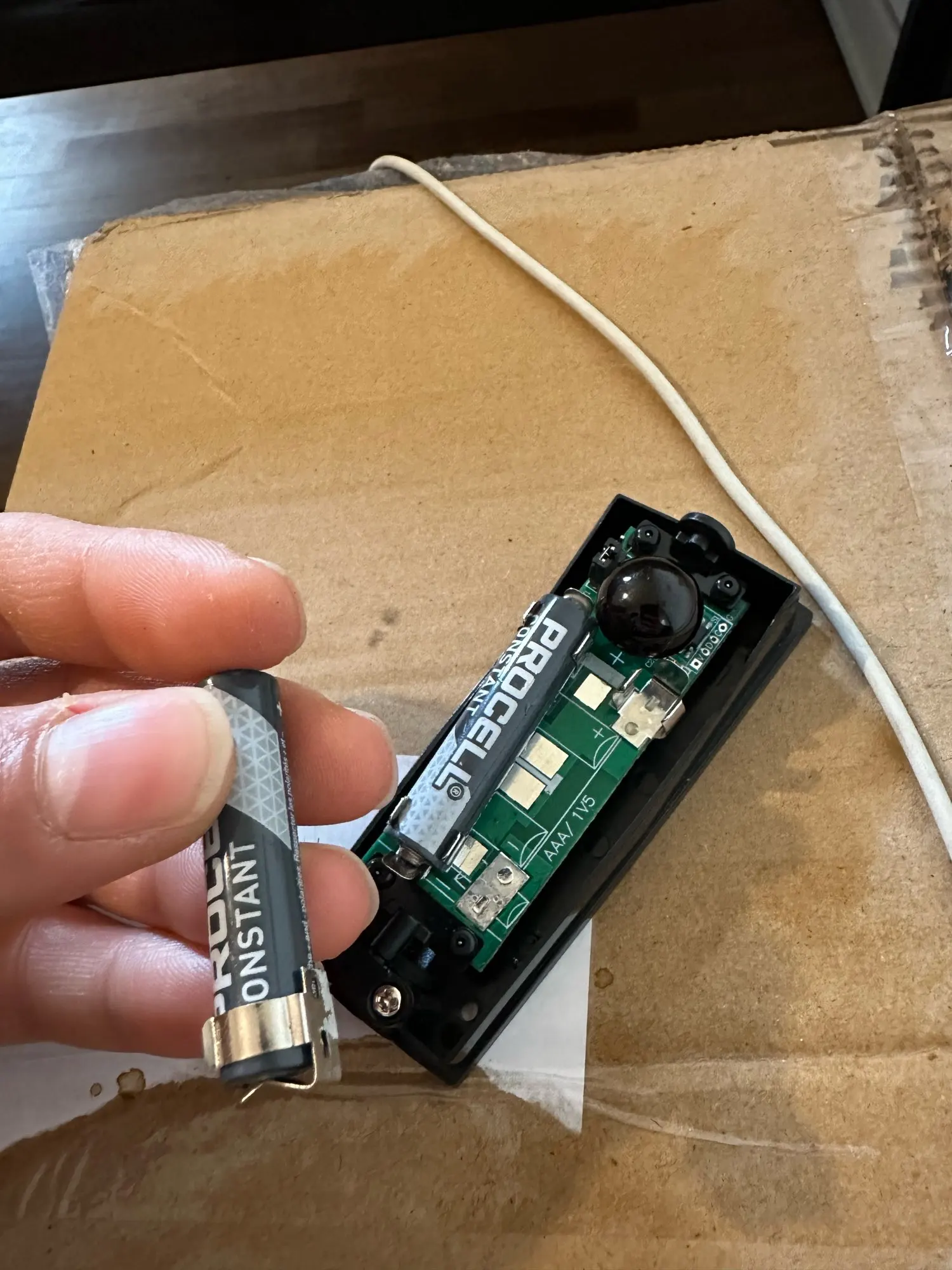

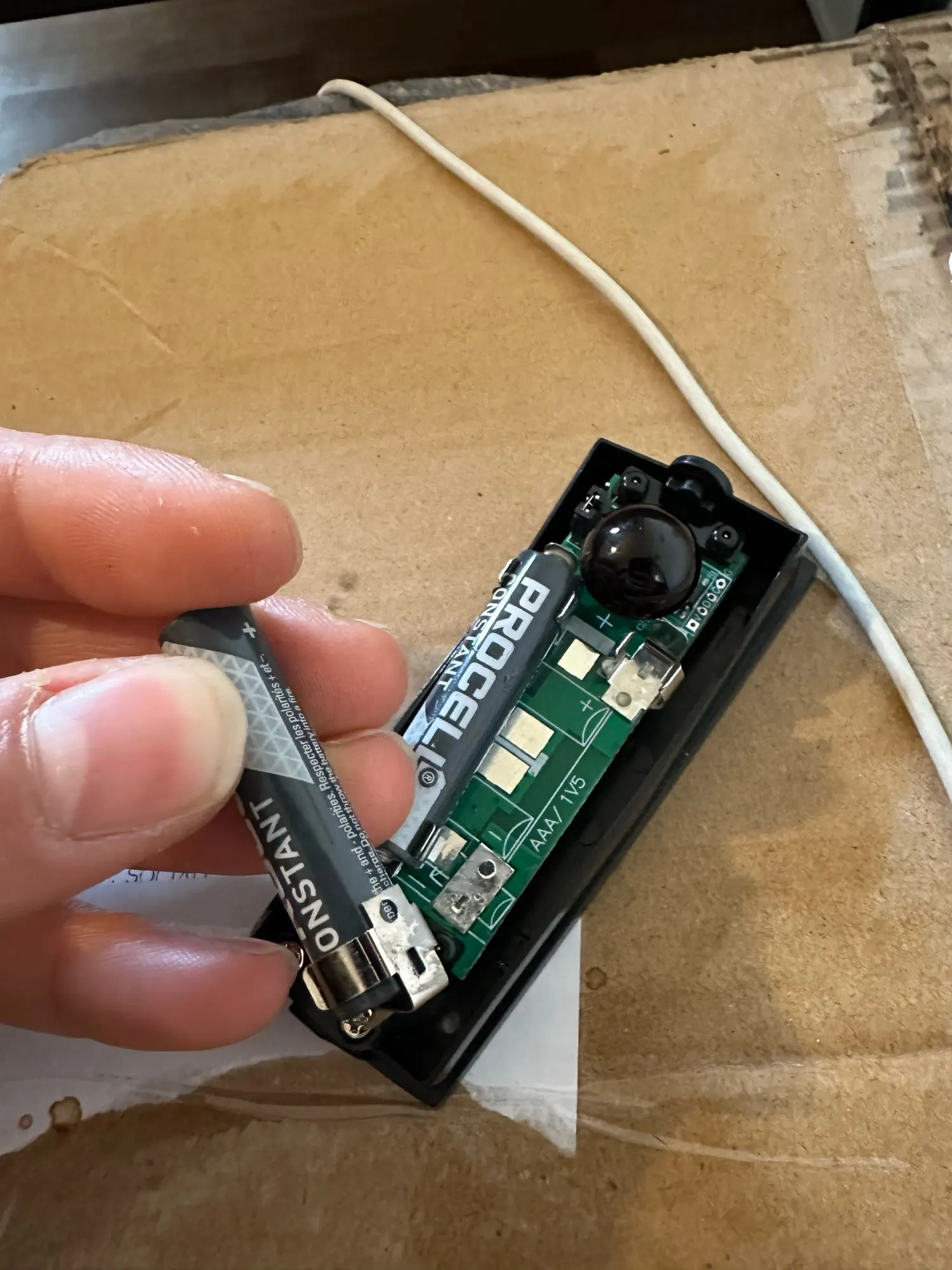

송신기: 3V (2PCS AAA 배터리 1.5V LR03), 수신기: 12-24V DC
작동 전류:
송신기 <85 & 마이크로; A, 수신기 <30mA (24V DC)
광전지 파장: 940nm
방출 각도: ≤ ± 5 °
수신 범위:> 12m
릴레이 접점 적재 용량: 1A/30VDC
크기: 100*40*35mm

참고

배터리가 포함되어 있지 않으며 구매자가 배터리를 직접 준비해야합니다!

안전 지도

1. 보안을 위해 초기 작동 전에 사용 설명서를주의 깊게 읽으십시오.
2. 이 광전지는 퓨즈가 없으므로 설치 전에 전원이 꺼져 있는지 확인하십시오.
3. 실행 중 실패 또는 보안 위험이 제거되는 동안 위험한 생명이나 재산을 유발하지 않는이 시스템 만 사용하십시오.
4. 효과적인 작업 범위에서 사용되는 제품을 보증하십시오

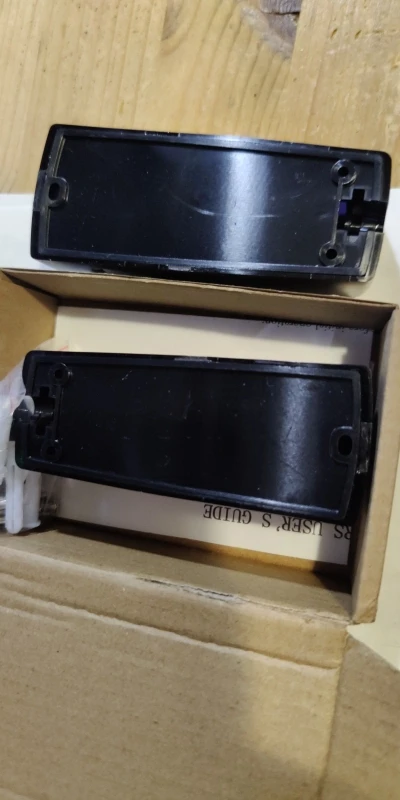

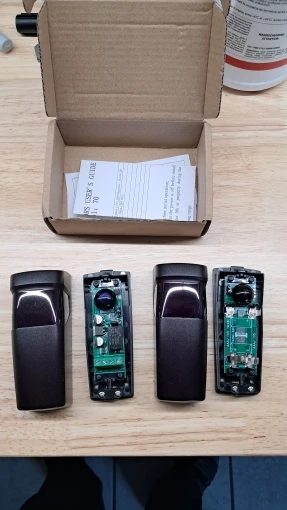

그림 디스플레이

설치 지시

위의 그림에서 4.1 수신 모듈 J4 는 광전지 스위치의 NO 및 NC에 대한 옵션 스위치입니다.
4.1.1 NO의 단락 회로 캡이 정상적으로 열려 있습니다.
4.1.2 NC의 단락 회로 캡이 정상적으로 닫힙니다.
4.2 설치
4.2.1 광전지는지면에서 20cm 이상 (반사를 피하기 위해) 설치해야하며 이미 터 사이의 거리
수신기는 50cm 이상이어야합니다.
4.2.2 최종 사용자는 광전지가 안정적으로 작동하도록 직사광선 또는 기타 강한 광원 (± 5-) 의 뒷면에 광전지 수신기를 설치해야합니다.
4.2.3 수신기의 유효 거리 내에 다른 적외선 광전지 이미 터를 설치하지 마십시오.
4.2.4 최종 사용자가 동일한 직선에 다른 광전지를 설치해야하는 경우 수신기를 두 끝에 설치하고 이미 터를 다시 설치할 수 있습니다.
4.2.5 안정적인 설치로 가벼운 진동과 오작동으로 인해 이미 터 및 리시버가 왜곡되는 신호를 피할 수 있습니다.
4.2.6 제품 각도 있는 곳 설치할 때 최종 사용자 PCBA 조정하여 설치 개선할 수 있습니다.
4.2.7 검사 후 전원을 연결하십시오. 단락 회로 캡 NO에서, 배터리를 송신 모듈의 LED 램프에 설치 한 후, LED 램프가 0.5 초 동안 점등되고 꺼지고 수신기 모듈 LED가 켜지고 수신기 모듈 접촉이 꺼집니다. 이미 터와 수신기의 캡을 정렬하면 수신기 모듈 LED가 꺼져 있고 NC/NO가 켜져 있습니다. 무언가 또는 누군가가 센서를 보호하면 수신기 모듈 LED가 켜지고, NC/NO 연락처가 꺼져 있습니다. NC에서 단락 회로 캡 NO/NO의 상태는 위의 현상과 반대입니다.

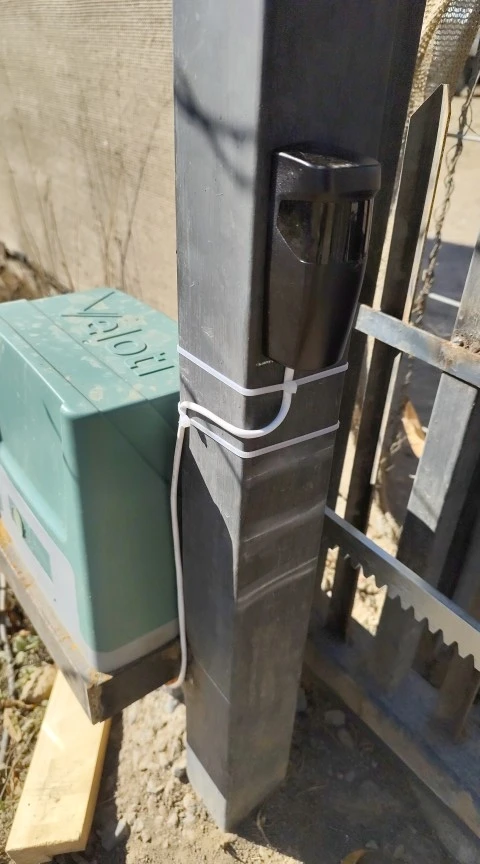

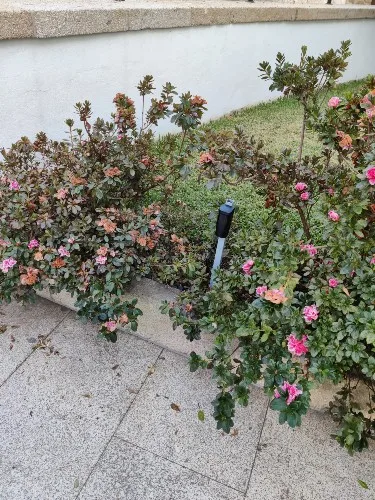

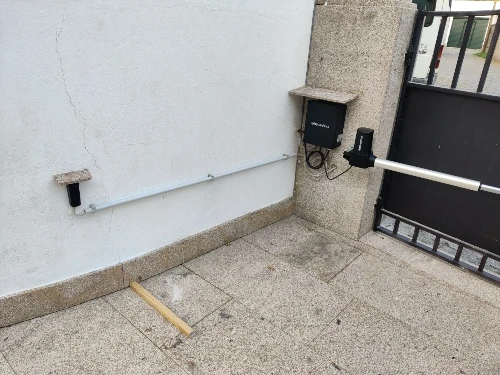

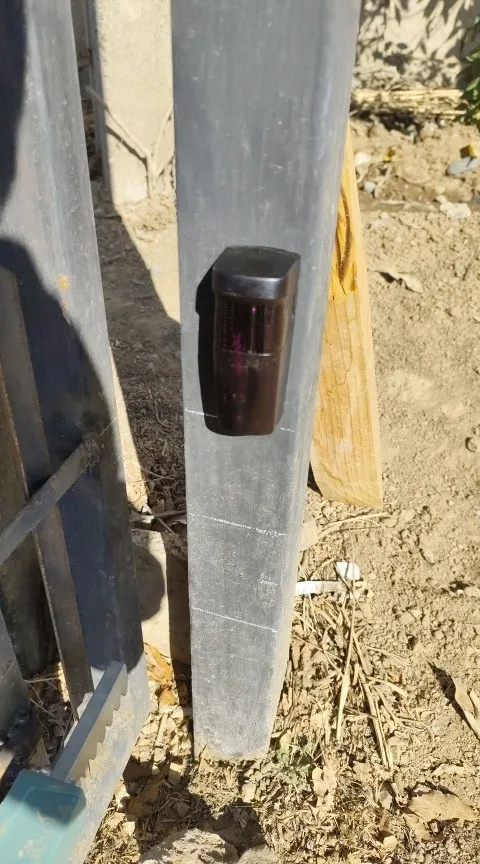

설치 사진
