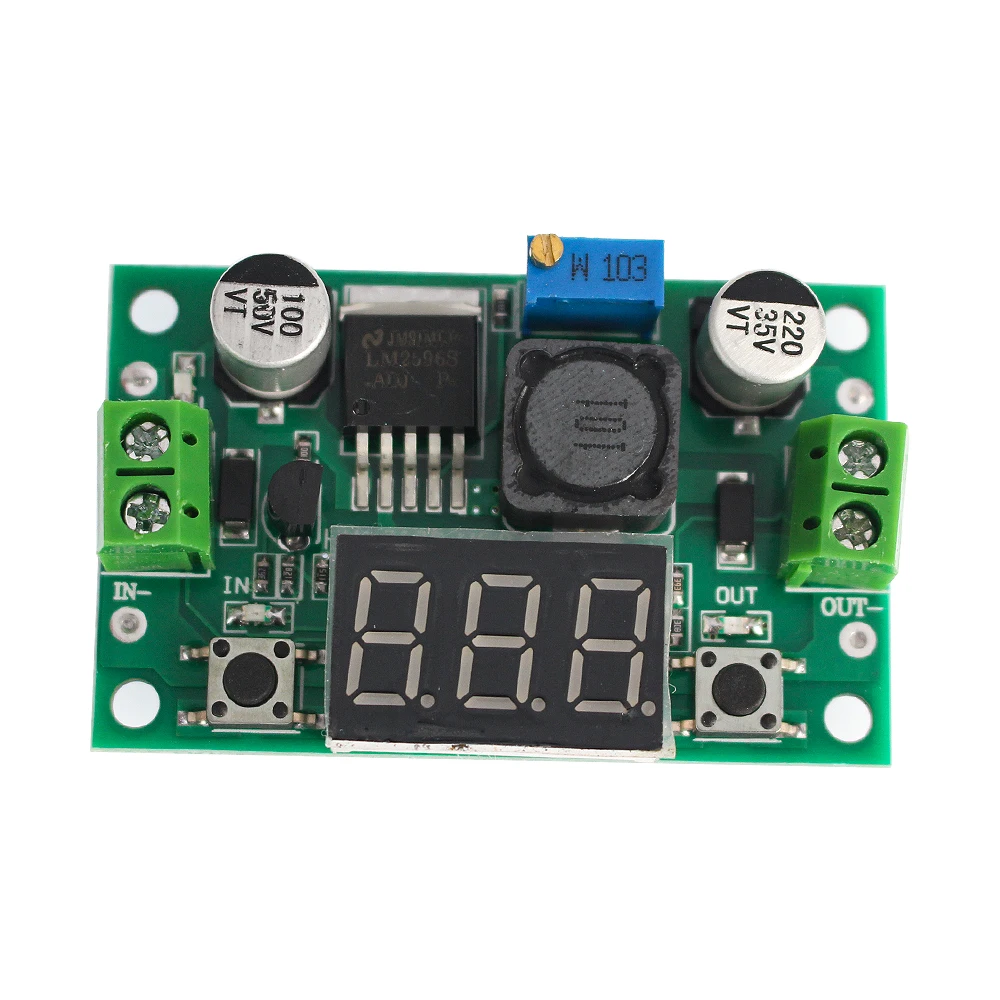

DC-DC 벅 스텝 다운 모듈, LM2596 DC/DC 4.0 ~ 40V ~ 1.25-37V 조정 가능한 전압 조정기, LED 전압계 포함

DC-DC 벅 스텝 다운 모듈 LM2596 DC/DC 4.0~40V를 1.25~37V로 조정 가능한 전압 조정기 LED 전압계 포함

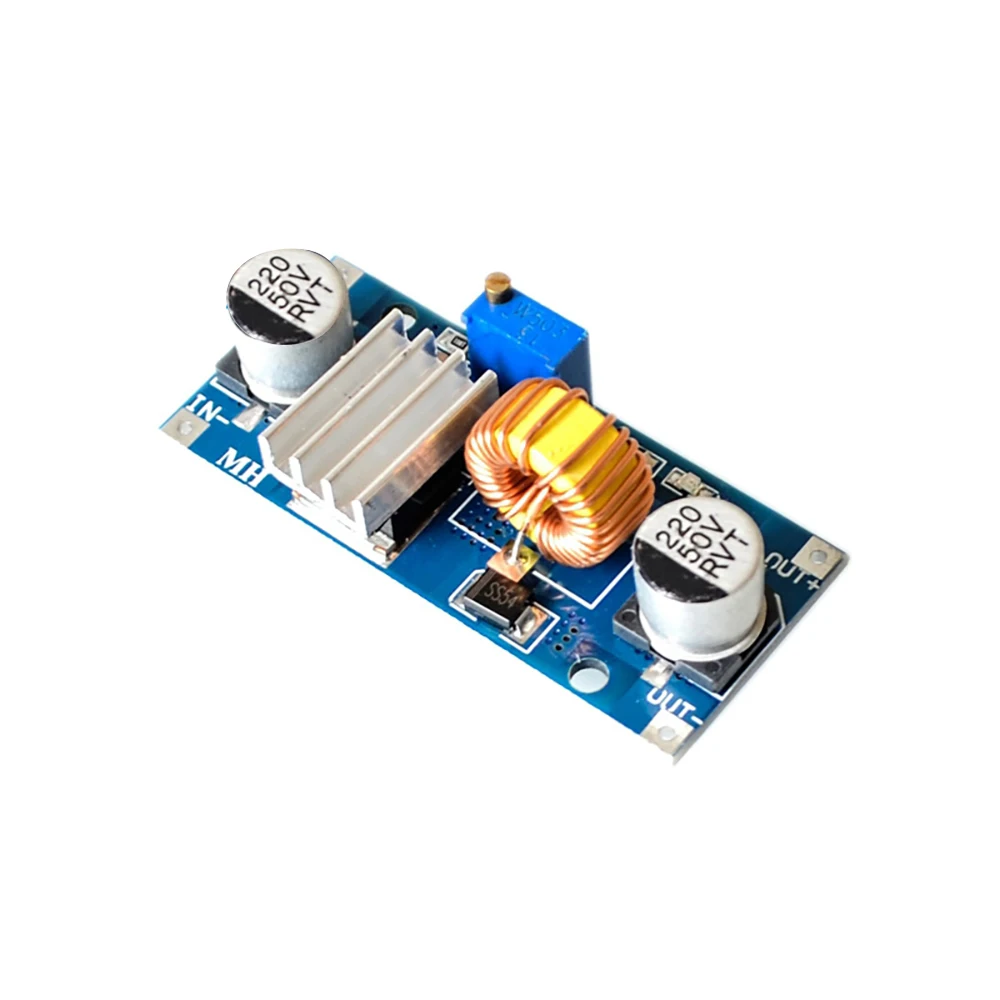

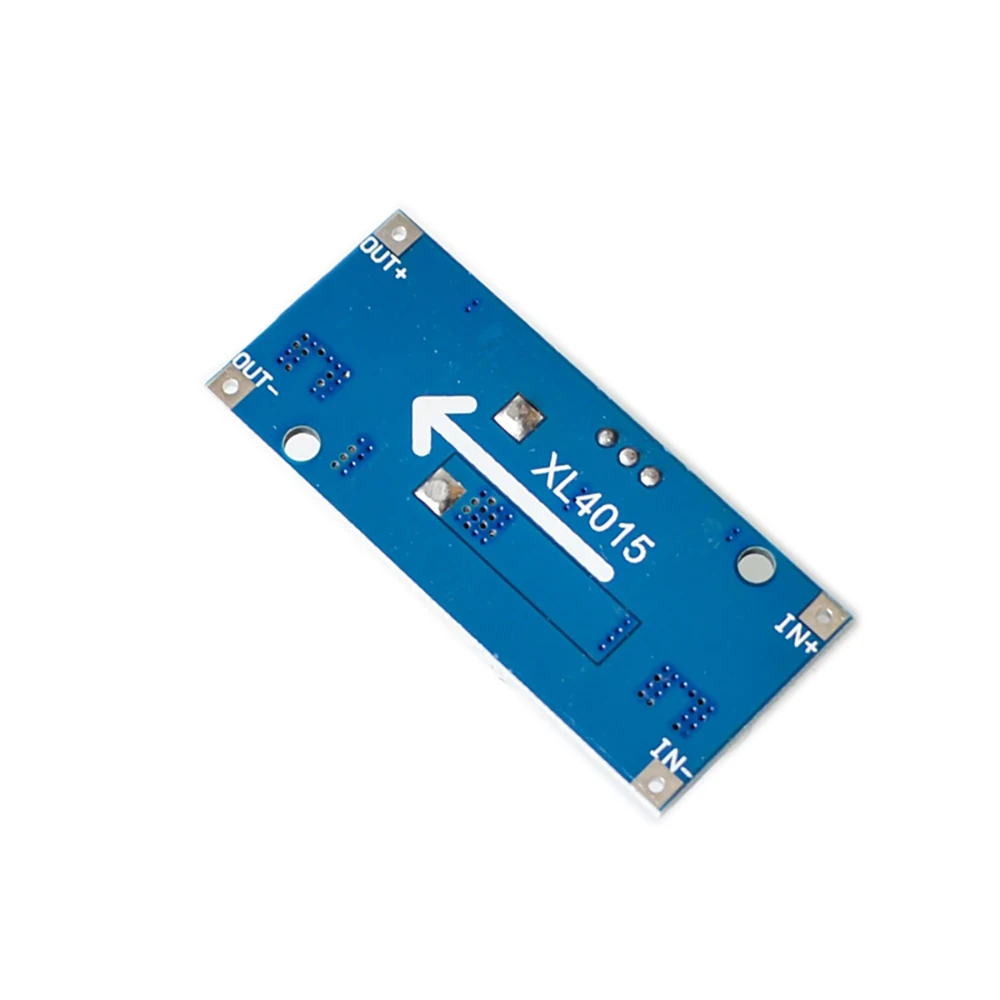

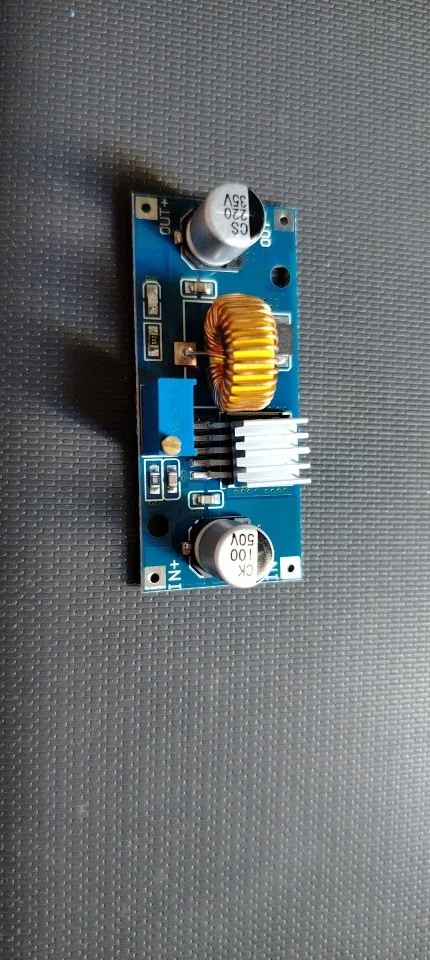

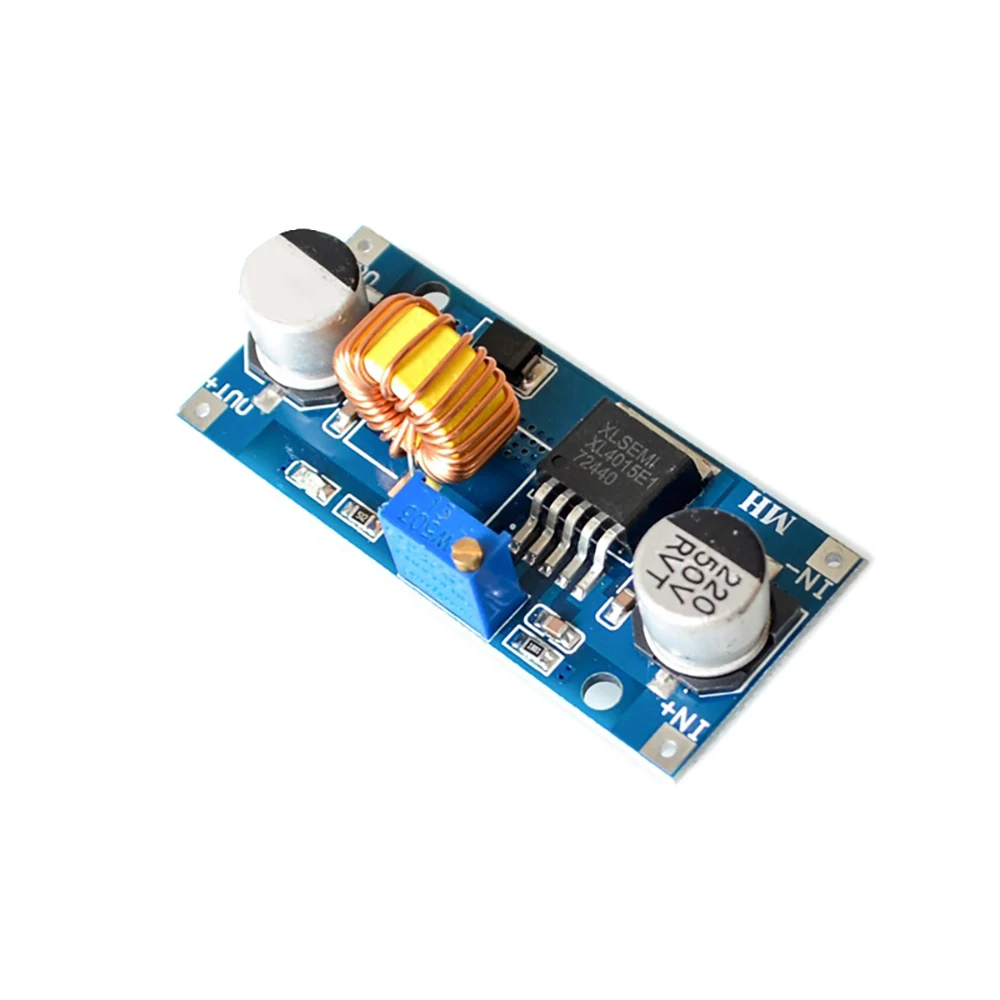

모듈 성능 및 특성: XL4015

모듈 특성: 비절연 벅 모듈 (BUCK)



입력 전압: 4-38V (입력은 38V를 초과하지 않도록 하십시오)



출력 전압: 1.25-36V 연속 조절 가능



출력 전류: 0-5A, 4.5A 이내 권장



출력 전력: 75W 이내 사용을 권장하며, 50W 이상에서는 방열판을 추가해 주세요.



동작 온도: -40~+85도



동작 주파수: 180KHz



변환 효율: 96% (효율은 입력 및 출력 전압, 전류 및 차압과 관련됨)



부하 조정률: S (I) ≤ 0.8%



전압 조정률: S (u) ≤ 0.8%



전원 표시등: 예



단락 보호: 예 (현재 8A로 제한)



과온 보호: 예 (과온 시 자동으로 출력 차단)



입력 역방향 보호: 아니요, (필요한 경우 입력 고전류 다이오드를 연결하십시오)



설치: 3mm 두 개의 나무못



배선: 용접, V-IN은 입력, V-OUT은 출력입니다.



모듈 크기: 길이 54mm 너비 23mm 높이 18mm

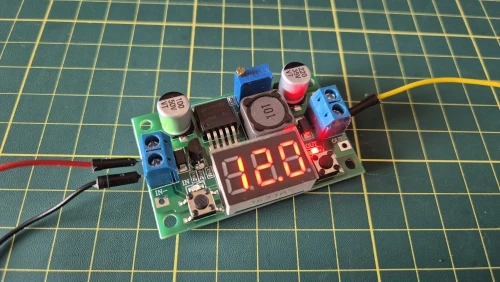

제품 설명: LM2596

모델 사양: LM2596 가변 전압 조정기 전원 공급 모듈
볼트미터]: 전압계 디스플레이와 고급 마이크로프로세서를 사용하여
볼트미터 오류]: ± 0.05V
[범위]: 범위 0 ~ 40V. (참고: 전압계의 정확성을 위해 입력 전압이 4V 이상인지 확인해 주십시오)
[스위치]: 오른쪽 버튼을 터치하면 입력 또는 출력 전압 측정이 전환되며, 어떤 전압이 측정되고 있는지 표시하는 표시기가 있으며, 전원을 껐다가 다시 켜도 설정이 저장됩니다!
[터미널]: 네, 납땜 인두 없이도 편리하게 사용할 수 있으며, 용접선 접합 입력 전압을 4.0-40V로 유지할 수 있습니다 (입력 전압은 출력 전압보다 1.5V 이상 높아야 합니다).
조절 가능한 출력 전압 팬 서클]: 1.25V ~ 37V 연속 조정 가능(입력 전압은 출력 전압 1.5V보다 높아야 함)
큰 출력 전류 제한]: 최대 3A까지의 높은 출력 전류를 지원하며, 일반적인 안정적인 작동 전류는 2A입니다.
진동 주파수: 150KHz 내부 발진 주파수는 2세대 스위칭 전압 조정기, 작은 전력 소비, 고효율에 속합니다.
과온 보호]: 예
단락 회로 보호: 예
사이즈]:56*35.5mm


사용 방법:
1. 전원 표시등 포함
2, 전압계 디스플레이 포함, 고급 마이크로프로세서 사용, 전압계 오차 ±0.05V, 범위 0 ~ 40V. (참고: 전압계의 정확성을 보장하려면 입력 전압이 4V 이상인지 확인하십시오.)
3, 오른쪽 버튼을 터치하여 입력 또는 출력 전압 측정을 전환하고, 어떤 전압이 측정되고 있는지 표시하는 표시기가 있으며, 전원을 껐다가 다시 켜도 설정을 저장합니다!
4, 전압계는 필요하지 않을 때 꺼질 수 있으며 왼쪽 버튼을 터치하면 쉽게 실현될 수 있습니다.
5핀 단자로, 인두 없이도 간편하게 사용 가능하며, 납땜 연결 부위를 유지합니다.
입력 전압 4.0~40V (입력 전압은 출력 전압보다 1.5 이상 높아야 합니다)
6, 조정 가능한 출력 전압 범위 1.25V ~ 37V 연속 조정 가능(입력 전압은 출력 전압 1.5V보다 높아야 함)
출력 전류는 최대 3A까지 가능하며, 정상적인 안정 작동 전류는 2A입니다.
8, 150KH 내부 발진 주파수 사용, 2세대 스위칭 전압 조정기에 속하며, 소비 전력이 적고 효율이 높습니다.
9. 과열 방지 및 단락 보호 기능 포함.
