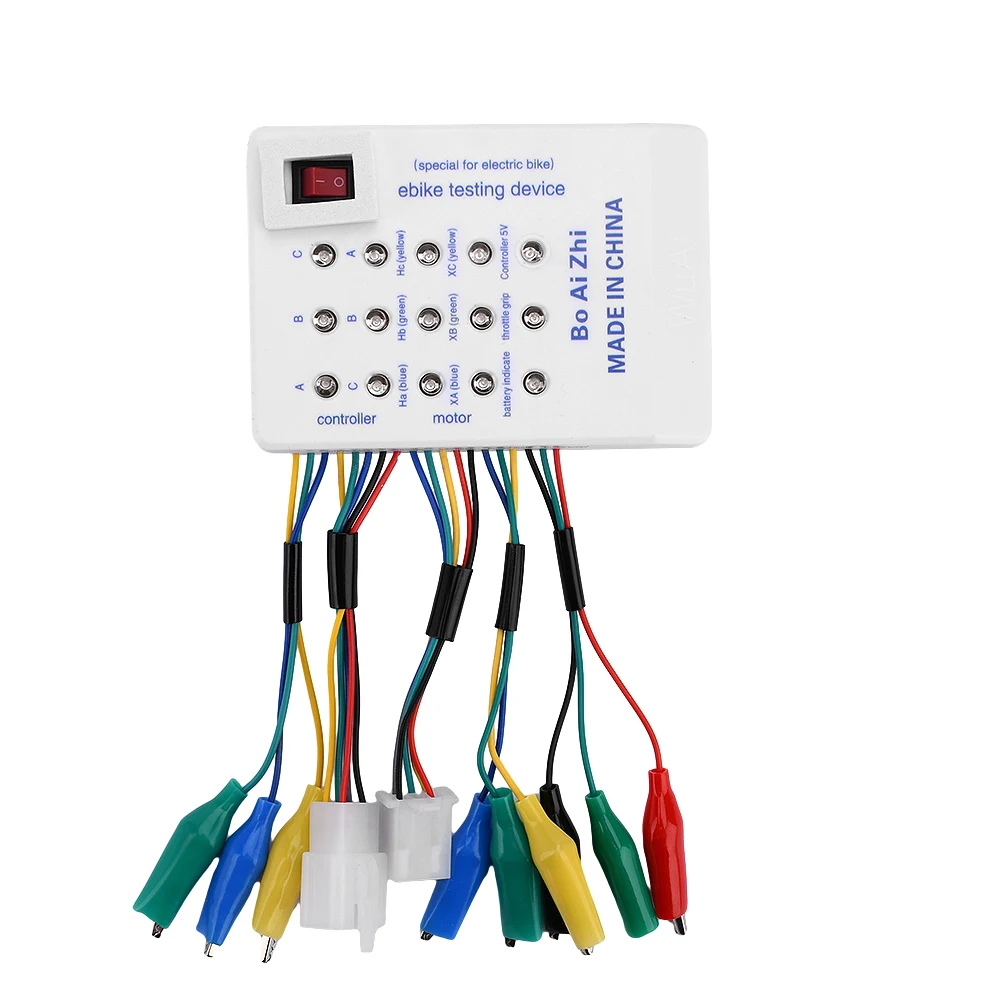

제품 판매 포인트 및 특징:

1. 브러시리스 모터의 양호 또는 불량 및 모터 홀 위상 시퀀스 모터 권선을 신속하게 감지합니다.

2.60도 또는 120도의 모터 및 컨트롤러 위상각을 신속하게 감지합니다.

3.컨트롤러의 좋은지 나쁜지 빠르게 감지합니다.

4.브러시리스 모터 및 컨트롤러 빠른 배선.

5. 회전식 브레이크 핸들의 좋은지 나쁜지 빠르게 감지합니다.

제품 매개변수 및 분석:

참고: 홀 감지 및 회전 브레이크 핸들 감지를 사용할 때만 전원을 켜면 됩니다.신호등이 충분히 밝지 않으면 배터리를 교체하십시오.

1. 모터 코일 감지: 감지기의 모터 코일 끝에 있는 3개의 클램프를 모터의 3개의 두꺼운 와이어에 연결하고 모터를 회전시키면 3개의 신호 램프가 차례로 깜박입니다. 이는 정상입니다.불이 들어오지 않으면 권선에 결함이 있는 것입니다.

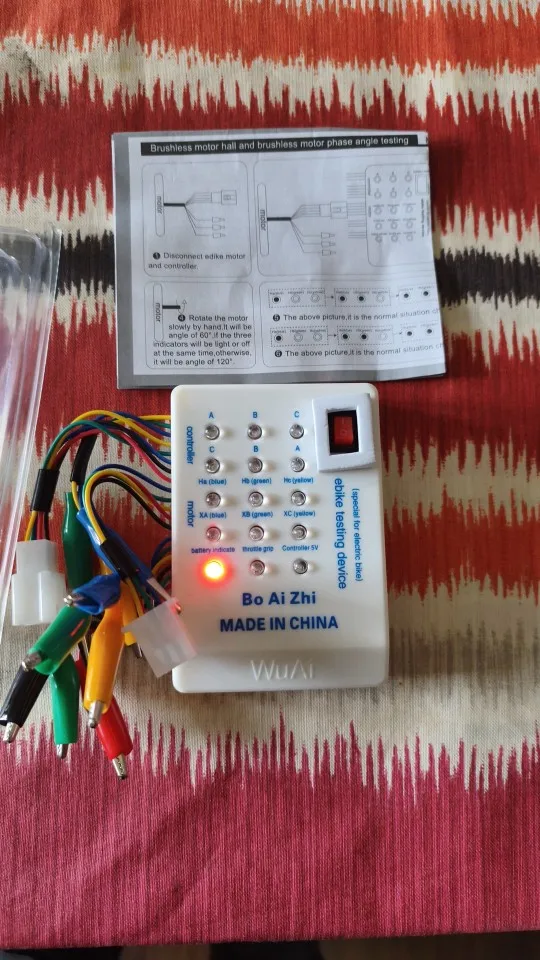

2.모터 홀 감지: 모터 홀 라인 끝에서 모터 홀 라인 끝까지 감지기가 모터를 천천히 회전시키면 3개의 신호 램프가 켜지고 꺼집니다.

3.60이 되면° 신호등이 켜져 있고 모터가 60입니다.° 그렇지 않으면 120°.

4.모터 상순 감지: (1) 홀 상순 (a) 60° 모터 (b) 120° 모터, (2) 권선 위상 순서

이 단계 작업을 통해 컨트롤러와 모터 권선 및 홀 컬러 라인을 라인으로 완성할 수 있습니다.

5, 테스트 돌리기: 세 개의 클램프의 테스트 끝을 돌리는 테스터가 회전에 연결되고 회전을 돌리고 신호등이 밝게 변해야 합니다. 그렇지 않으면 즉, 결함이 있습니다.

6, 컨트롤러 감지: 이 장비는 다양한 브러시리스 컨트롤러 감지에 적용됩니다.

컨트롤러의 홀 입력을 테스터 컨트롤러의 홀 라인 끝에 연결합니다.

컨트롤러의 메인 라인 출력은 컨트롤러 전원 공급 장치에 연결된 감지기 컨트롤러 메인 라인 터미널에 연결됩니다. 5V 표시기의 감지기가 켜지지 않아 컨트롤러의 5V 출력에 결함이 있음을 나타냅니다.감지기를 켜서 컨트롤러의 6개 신호를 감지하면 순서대로 켜져야 합니다(그룹당 2개의 신호). 켜지지 않거나 두 개의 그룹이 동시에 깜박이는 경우 컨트롤러에 결함이 있는 것입니다.

포장 및 목록:

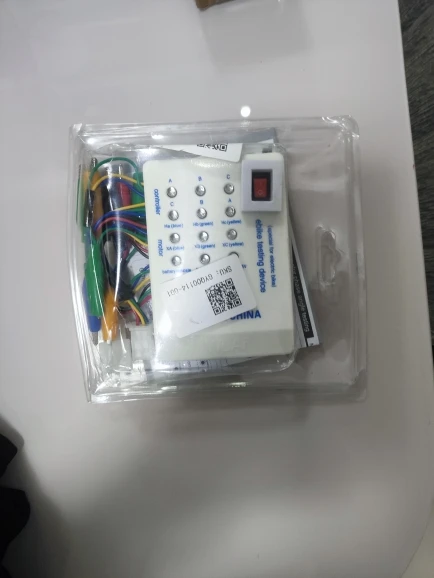

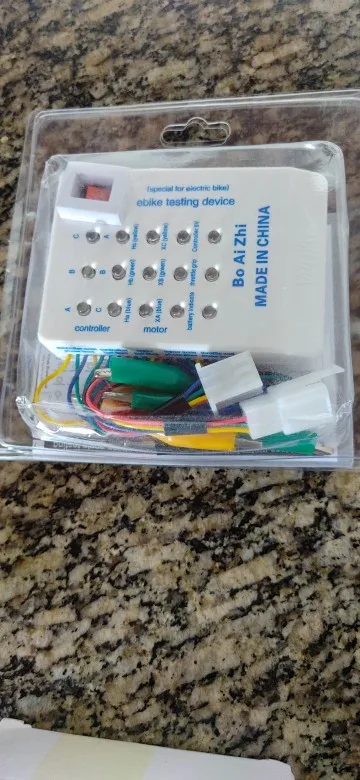

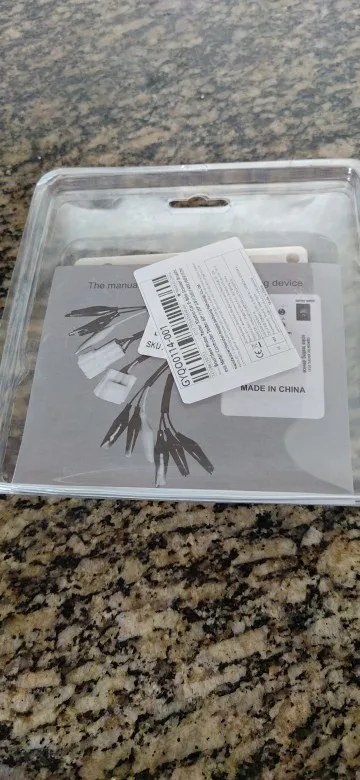

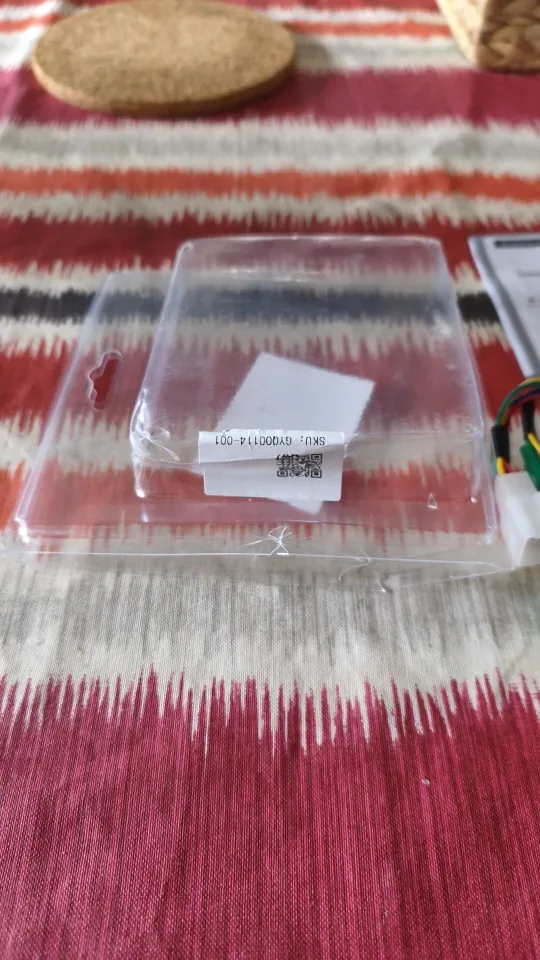

물집 카드 포장

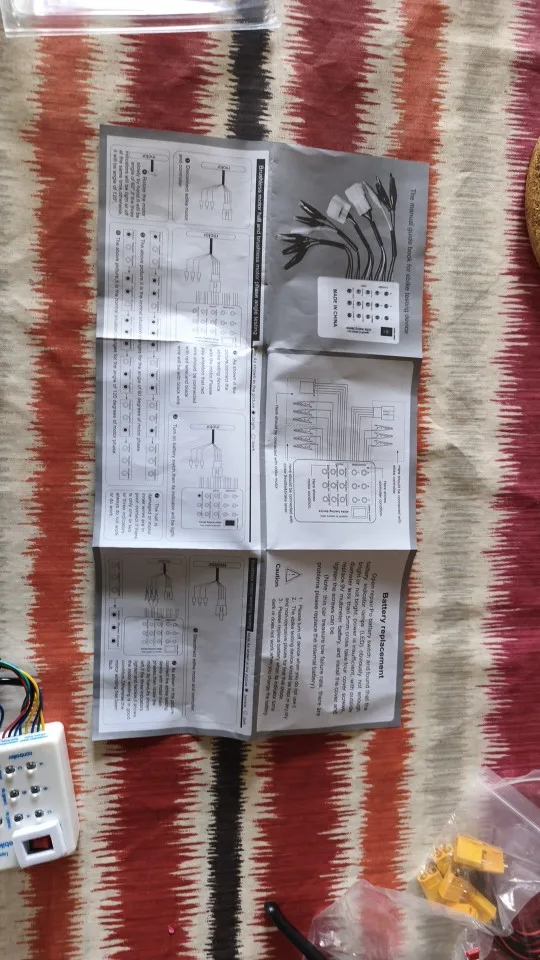

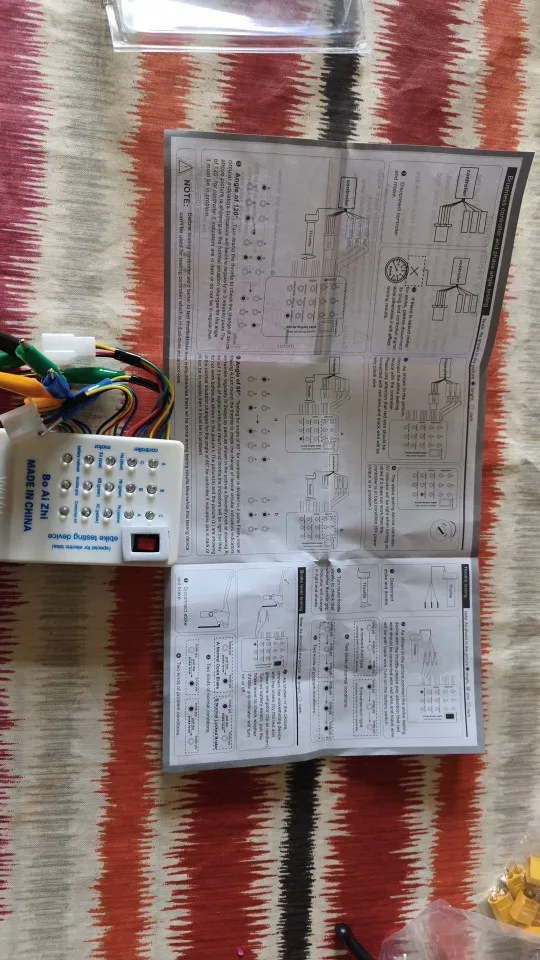

배터리 테스터 *1 + 수동 *1
