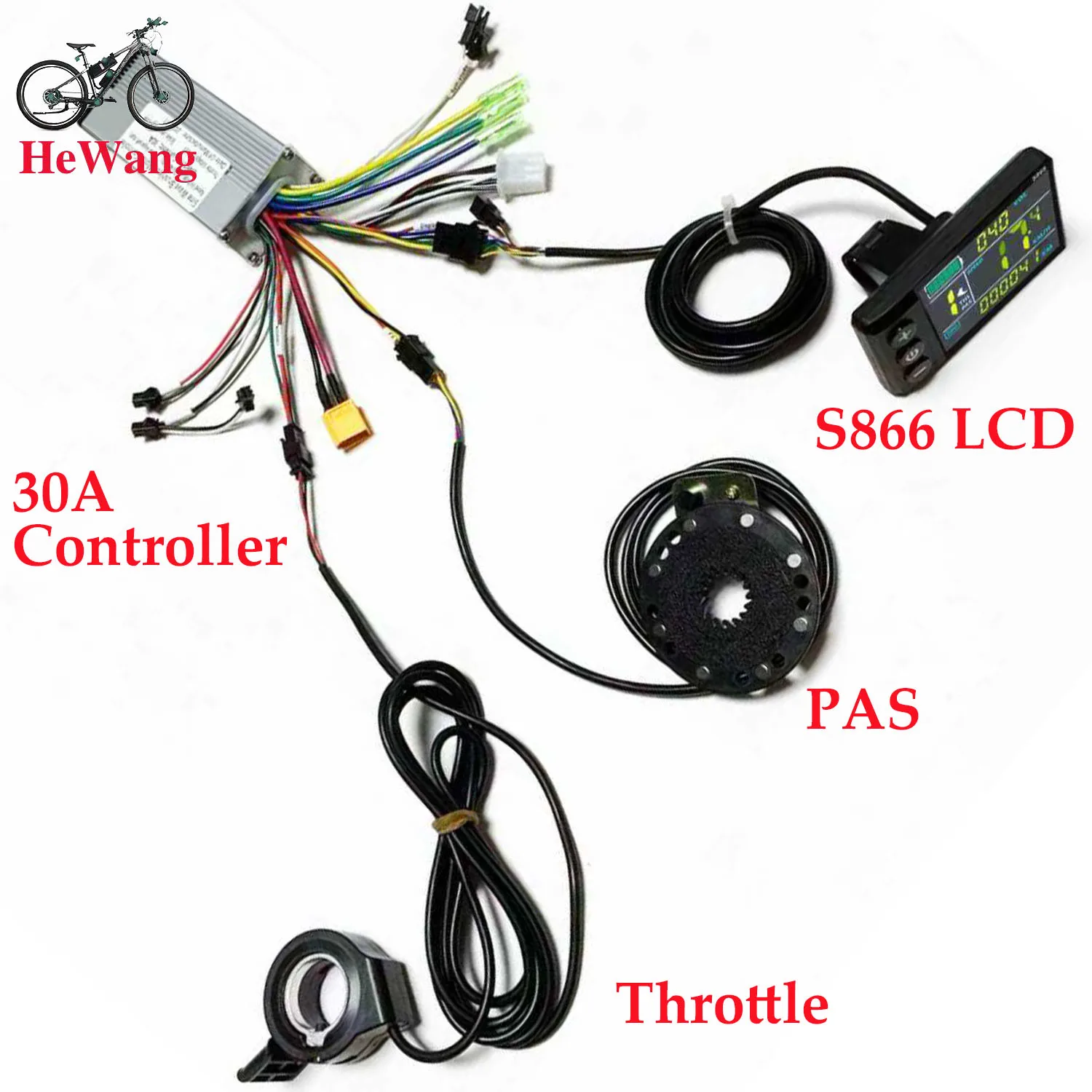

24V 36V 48V 500W-1000W 30A 사인파 브러시리스 모터 컨트롤러 (S866 LCD 디스플레이, PAS 및 스로틀 포함) 전동 스쿠터/전기 자전거용

참고: 오류 코드E06에 대하여발생 시 제품은 기본적으로 36V로 설정되어 있습니다. 이는 전압 부족 상황입니다. 미터를 수동으로 조정하여 24V에 맞추거나 배터리를 확인하고 24V로 조정한 후 약 10초 동안 기다리십시오.이 기간 동안에는 아무것도 만지지 마십시오.자동으로 변환됩니다.

비디오 링크:https://video.aliexpress-media.com/seller/play/5000264806825.mp4

참고: 오류 코드가 있는 경우E07에 대하여전원 보조 PAS 케이블(빨간색, 노란색, 검은색)과 스로틀 케이블(빨간색, 녹색, 검은색)이 잘못 연결되었습니다.배선 비디오 링크를 따르거나 스로틀 케이블을 다시 배선하고 스로틀 케이블(빨간색, 녹색, 검정색) 신호 라인을 조정하십시오.참고 비디오:https://video.aliexpress-media.com/seller/play/5000298772350.mp4 그리고https://video.aliexpress-media.com/seller/play/5000298772350.mp4

참고: 오류 코드가 있는 경우E10은 무엇입니까?발생하면 계기판 커넥터의 연결이 느슨해졌음을 나타냅니다.케이블을 뽑았다가 다시 연결해 보세요.비디오 웹사이트를 참조하십시오:

https://video.aliexpress-media.com/seller/play/5000376402889.mp4

24V/36V/48V 정현파 브러시리스 모터 컨트롤러 500W 750W 1000W 30A (S866 V889 호환)2 프로토콜 LCD 계기판 전기 자전거 스쿠터

24V, 36V, 48V 정현파 브러시리스 모터 컨트롤러, 500W-1000W 컨트롤러, 6핀 SM 커넥터에 적합, 프로토콜 2 계측, 전자 자전거, 리튬 이온 스쿠터, 산악 자전거, 전원 보조 스쿠터 등

사양: 500W-1000W, 24V/36V/48V

자료: 알루미늄 합금

작동 전압: 24V/36V/48V

정격 전력: 500W-1000W

현재: 30A

케이스 크기: 12.5*5*3cm

MOSFET: HY3410

기능: 헤드라이트 전원 공급 장치, 스로틀, 프로토콜 2 계측(디스플레이), 6핀 홀 효과 센서, 이중 저압 브레이크(E-브레이크), 파워 어시스트(PAS), 자가 학습

사양: 특징:

이 모니터는 고품질 소재, 가볍고 방수, 강하고 내구성이 뛰어납니다.

LCD 디스플레이는 상태와 데이터를 명확하게 표시할 수 있고, 백라이트를 사용하면 어두운 환경에서도 화면을 선명하게 볼 수 있으며, 키 조작이 빠르고 사용하기 쉽습니다.

컨트롤러는 브러시리스 컨트롤러로 조용하게 작동하며 전자 자전거의 상태에 민감하게 반응합니다.

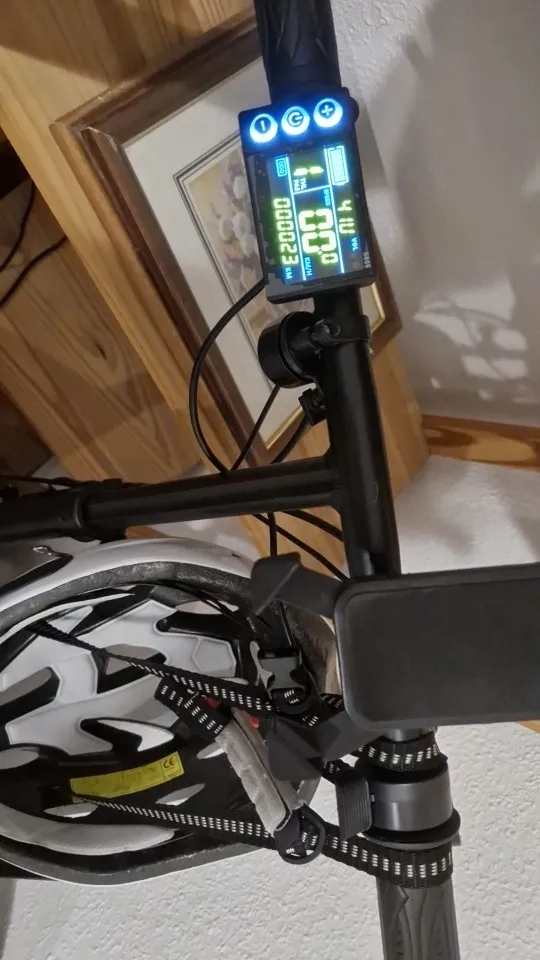

설치 및 사용이 쉽고 LCD 디스플레이 브래킷이 장착되어 있으며 22.5mm 핸들바에 적합합니다.

전원 켜짐 비밀번호 설정, 조명 제어, 그리고 지원 기능까지 제공합니다.속도는 3/5/9 기어로 구분되며 기어 수는 선택 사항입니다.핸들을 돌려 기어를 나누거나 나누지 않도록 선택할 수 있습니다.

전기 자전거 및 스쿠터에 적합합니다.

사양:

재질: 플라스틱 + LCD + 금속

색상: 그림과 같이

힘: 500W-1000W

방수: 비 방지

컨트롤러 크기:  12.5x5x3cm

표시 크기: 약8 x 5cm/3.15 x 1.97인치

무게: 약332그램

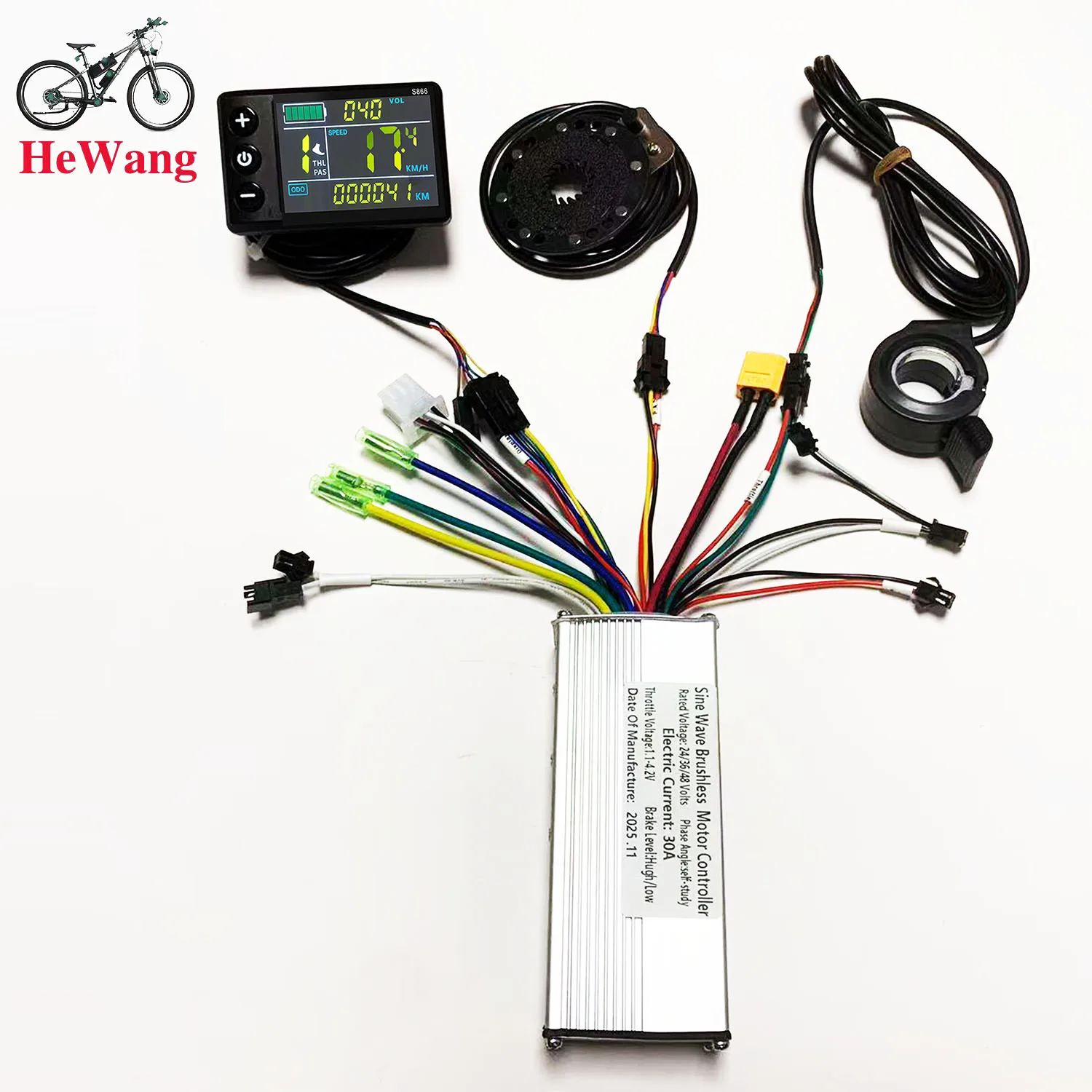

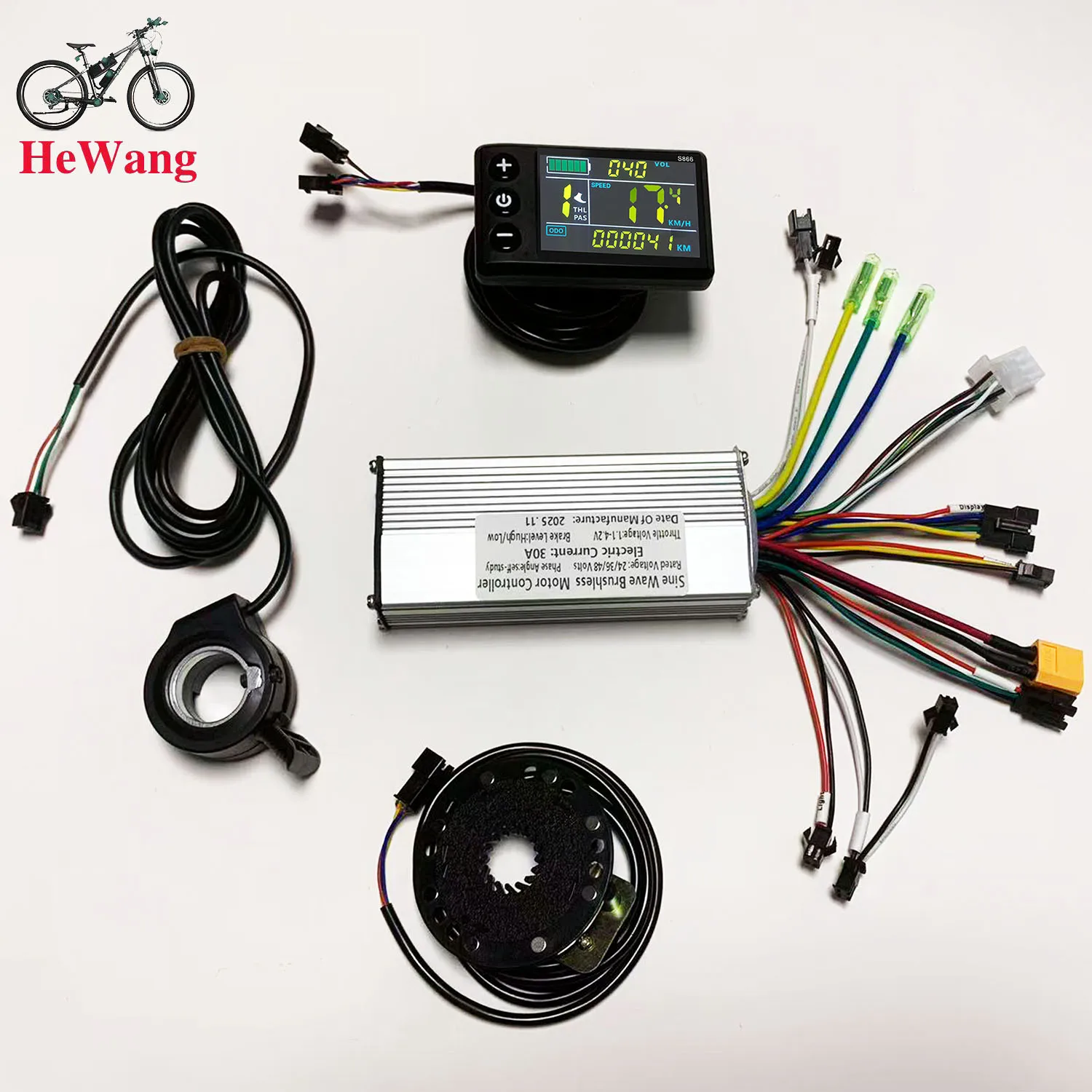

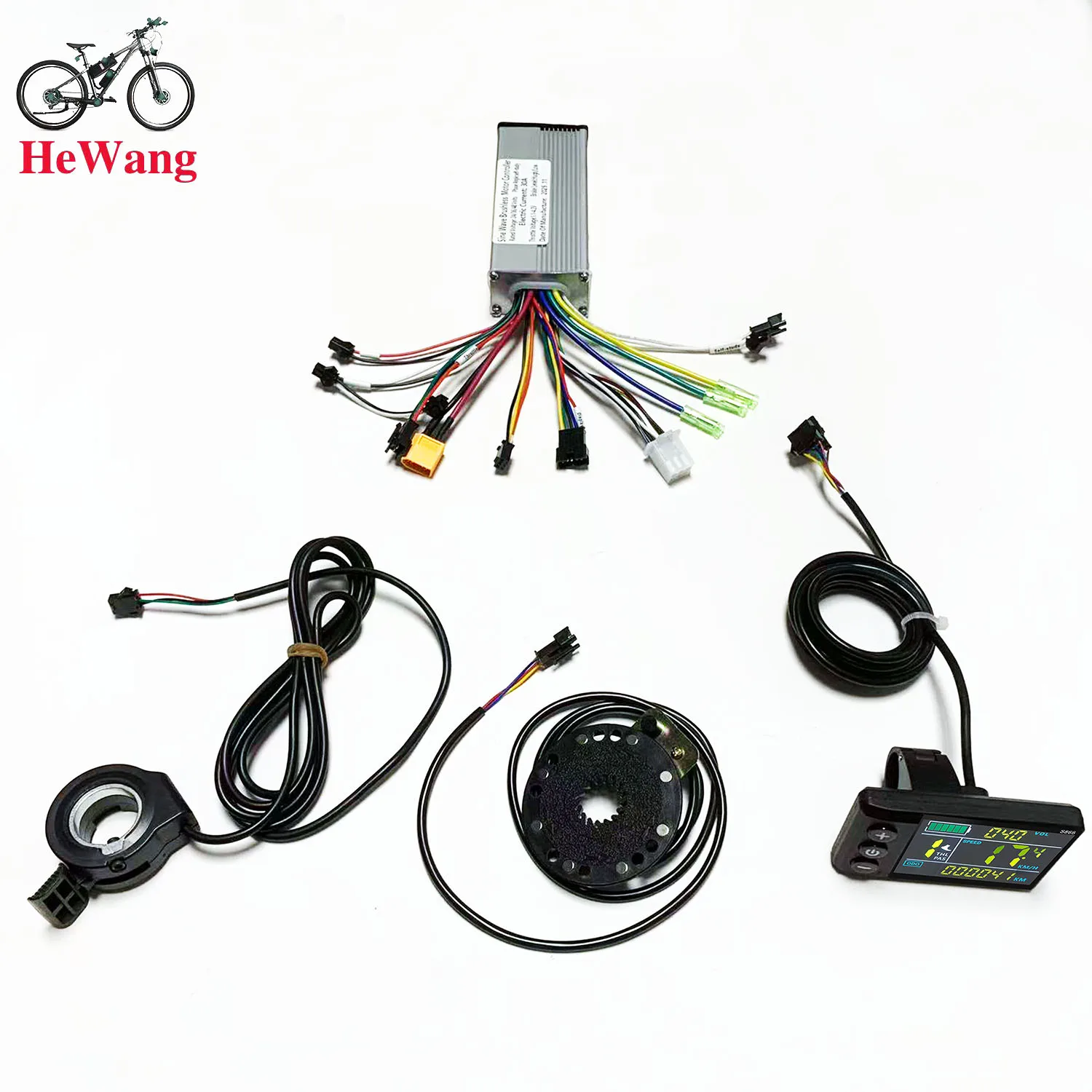

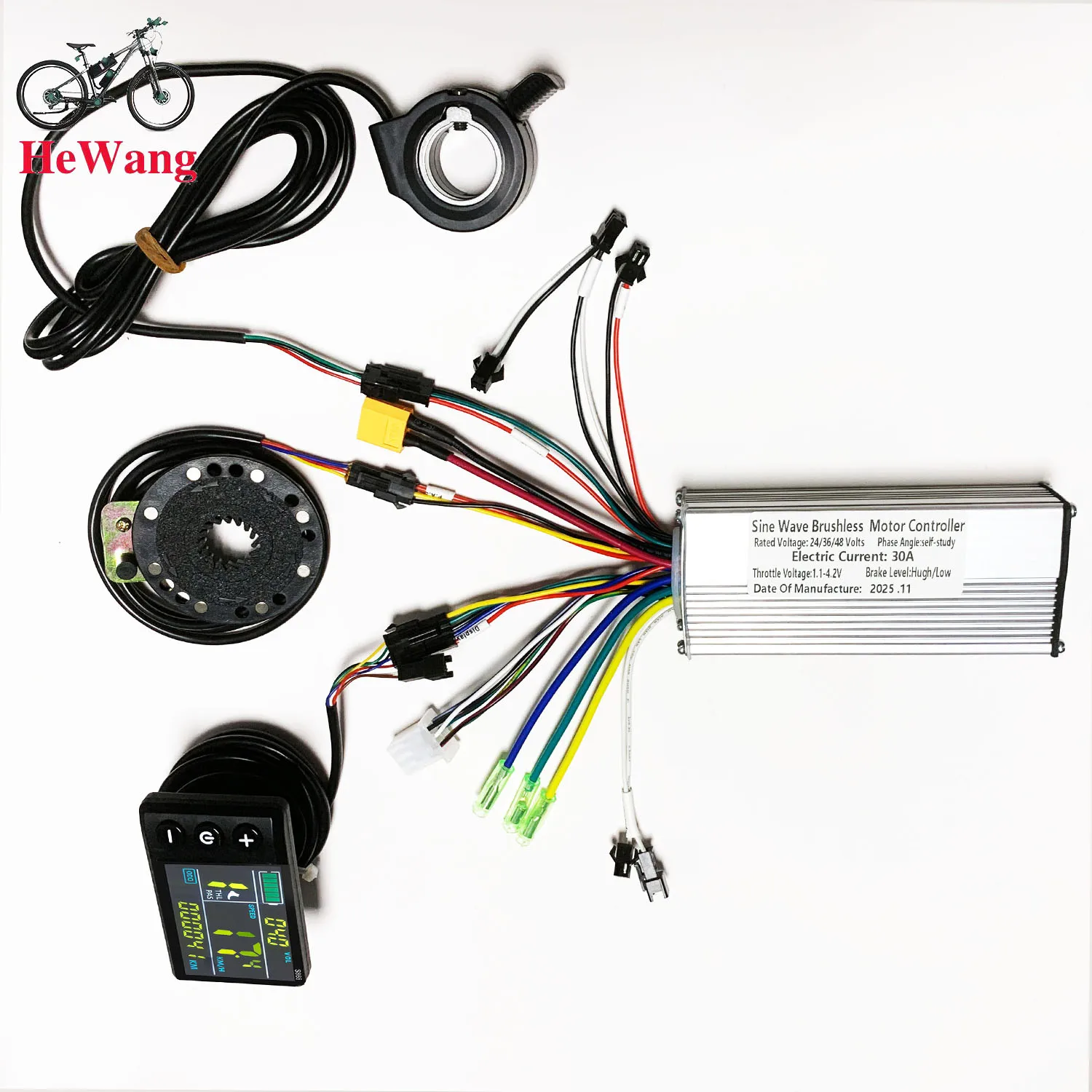

포장 목록:

1 x LCD 디스플레이

컨트롤러 1개

1 x 패스 센서

1 x 스로틀

참고:

각 케이블에는 서로 다른 목적에 따라 서로 다른 색상으로 표시되어 있습니다.

빨간색(VCC) 계측기 전원선

파란색(K) 컨트롤러 전원 제어선

검정색(GND) 계측 접지선

녹색(RX) 계측기 데이터 수신선

노란색(TX) 계측기 데이터 전송 라인

참고:

1.제품 출력은 공장에서 기본적으로 8으로 설정되어 있으며, 이는 시중 대부분의 분리형 슈퍼차저와 거의 동일한 수준입니다.고객이 통합 슈퍼차저를 사용하는 경우 12로 설정하십시오.

2.설명서의 P13은 제품의 전원 설정입니다.슈퍼차저가 호환되지 않는 경우 고객은 이를 8 또는 12로 조정해야 합니다.

3.컨트롤러 모델은 무작위로 전송됩니다.주문하기 전에 만족하는지 확인하십시오.

사용 방법: 제품을 받으신 후, 반드시 먼저 위상을 맞춰주세요. 스마트 식별선을 연결하여 모터를 식별하십시오.식별선은 녹색 선 두 개입니다.플러그를 꽂은 후 차량을 정지시키면 모터가 자동으로 작동합니다.현재 모터 회전 방향이 정방향일 경우, 10~15초 동안 작동시키십시오. 방향이 역방향일 경우, 식별선을 분리했다가 다시 연결하면 모터 회전 방향이 정방향으로 변경됩니다. 다시 10~15초 동안 작동시키고 식별선을 분리하면 모터 회전 방향이 정방향으로 변경됩니다.10~15초 더 작동시킨 후 식별선을 분리하면 모터 방향이 앞으로 변경됩니다.10~15초 더 실행하고 식별선을 분리하면 완료됩니다.식별이 완료된 후에도 식별 라인은 연결이 끊어진 상태로 유지되므로 다시 연결하지 마십시오.

패키지 목록:

작동 전압 및 배선 방법

1.작동 전압: DC24V, 36V, 48V 다른 전압과 호환 가능, 사용자 정의 가능,

2.배선 방법:

참고: 일부 제품의 리드는 방수 커넥터를 사용하므로 사용자는 하네스의 리드 색상을 볼 수 없습니다.기능 설명:

기능:

1.디스플레이 기능

속도 표시, 전력 표시, 오류 메시지, 총 주행 거리, 단일 주행 거리2제어 및 설정 기능

전원 스위치 제어, 휠 직경 설정, 공회전 자동 절전 시간 설정, 백라이트 밝기 설정, 시작 모드 설정, 구동 모드 설정, 전압 레벨 설정, 컨트롤러 전류 제한 값 설정, 3.통신 프로토콜: UART 디스플레이 화면의 모든 내용(전원을 켠 후 1S 이내에 전체 표시)

콘텐츠 소개 표시

3.1 배터리 전원 및 BMS 잔량 표시

3.2 다기능 디스플레이 영역

총 주행거리 0D0, 단일 주행거리 TRIP (단위: 마일, km), 단일 전원 켜짐 시간 TIME, 배터리 전압 VOL, DST: 연속 주행 가능 거리

3.3 속도 표시 영역

AVG: 평균 속도, MAX: 최대 속도, SPEED: 현재 속도;단위는 Mp/h이며, km/h 속도 신호는 모터 내부의 홀 신호에서 측정되어 컨트롤러를 거쳐 계기판으로 전송됩니다. (홀 신호 한 주기 소요 시간: 1ms) 계기판은 휠 직경과 신호 데이터를 기반으로 실제 속도를 계산합니다. (모터 홀 센서의 자석 개수 설정도 필요합니다.)

3.4 차량 파워 기어 조정, 0-9 기어 디지털 표시 및 기어 바 표시;

3.5 차량 상태 표시 영역

모터 오류;: 오류;: 브레이크 알림;: 헤드라이트 켜짐 알림:

3.6 차량 상태 코드 테이블:

오류 코드(십진수) 오류 상태 비고

0 정상 상태

1 예약됨

2 브레이크

3. 파워 센서 오류 (주행 표시) - 해당 사항 없음

4 6KM/H 크루즈

설정

P01: 백라이트 밝기, 레벨 1이 가장 어둡고 레벨 3이 가장 밝습니다.

P02: 마일리지 단위, 0: KM; 1: 마일; P02:

P03: 전압 레벨: 24V, 36V, 48V;

P04: 수면 시간: 0, 수면 없음; 다른 숫자는 수면 시간, 범위: 1-60입니다. 단위: 분

P05: 파워 기어: 0, 3단 기어 모드

1, 5 기어 모드:

P06: 휠 직경: 단위, 인치; 정확도: 0.1;

이 매개변수는 기기에서 표시되는 속도와 관련되어 있으며 올바르게 입력해야 합니다.

P07: 속도 자석 수: 범위: 1-100:

이 매개변수는 기기에서 표시되는 속도와 관련되어 있으며 올바르게 입력해야 합니다.

일반 허브 모터인 경우 자석 수를 직접 입력하십시오.

고속 모터인 경우 감속비를 계산해야 합니다. 입력 데이터 = 자석 수 x 감속비;

예를 들어 모터 자석 수는 20개, 감속비는 4.3: 입력 데이터는 86=20x4.3입니다.

P08: 속도 제한: 범위 0-100km/h, 100은 속도 제한 없음을 의미합니다.

여기서 입력된 데이터는 차량의 최대 운행 속도를 나타냅니다. 예를 들어, 입력값이 25이면 차량의 최대 운행 속도가 25km/h를 초과하지 않는다는 의미입니다. 설정된 값으로 주행 속도가 유지됩니다.

오류: 1km/h; (파워 어시스트와 핸들바 모두 제한됨)

참고: 여기서의 값은 킬로미터를 기준으로 합니다.단위 설정이 킬로미터에서 마일로 변환되면 디스플레이 인터페이스의 속도 값이 자동으로 올바른 마일 값으로 변환되지만 마일 인터페이스에서 이 메뉴에 설정된 속도 제한 값은 변환되지 않으며 일관성이 없습니다. 실제 표시되는 마일 속도 제한 값과 일치합니다.

0 정상 상태

1 예약됨

2 브레이크

3. 파워 센서 오류 (주행 표시) - 해당 사항 없음

4 6KM/H 크루즈

5. 실시간 크루즈

6 배터리 저전압

7 모터 결함

8 스로틀 오류

9 컨트롤러 오류

10 통신 수신 오류

11. 통신 발송 오류

12 BMS 통신 오류

13 헤드라이트 결함

오류 코드 E06이 발생합니다. 제품은 기본적으로 36V로 설정되어 있습니다. 이는 전압 부족 상황입니다. 24V에 맞게 미터를 수동으로 조정하거나 배터리를 확인할 수 있습니다.
