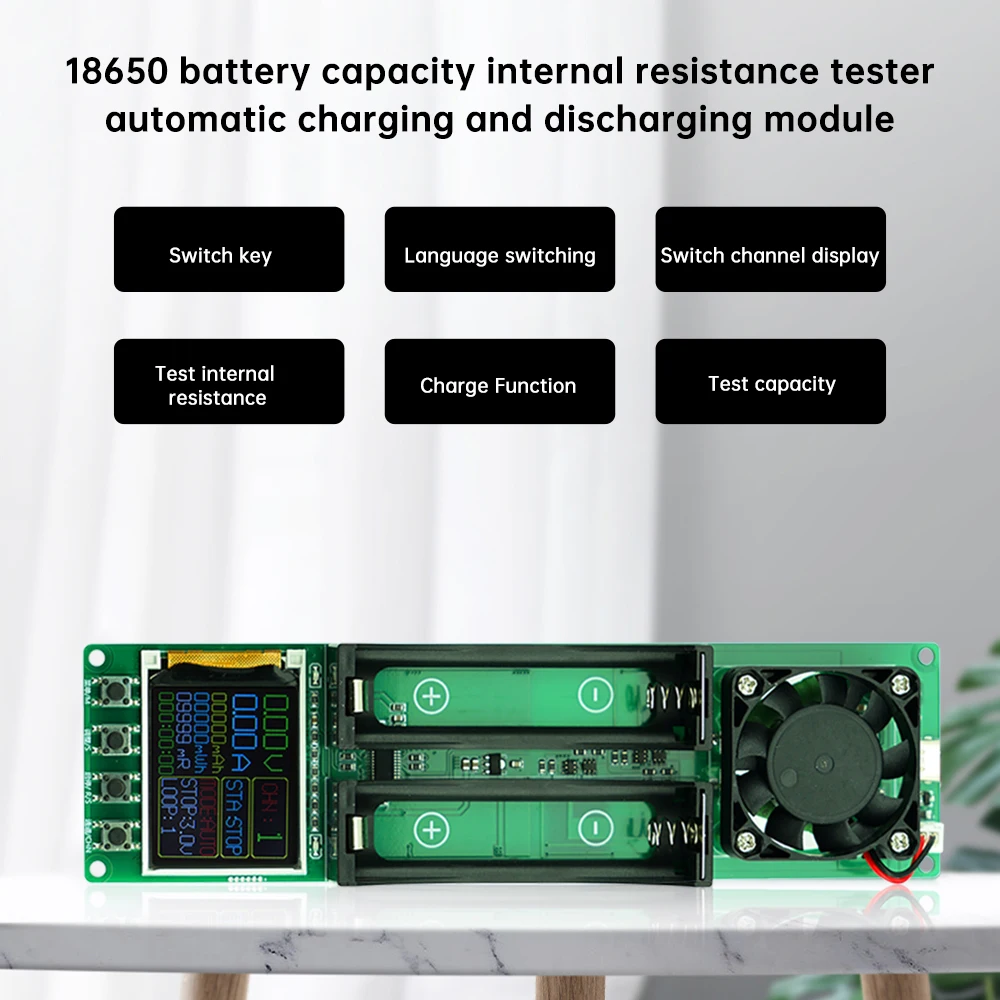

2/4/8 채널 18650 배터리 용량 저항 테스터 전자 부하 테스터 자동 충전 및 방전 모듈

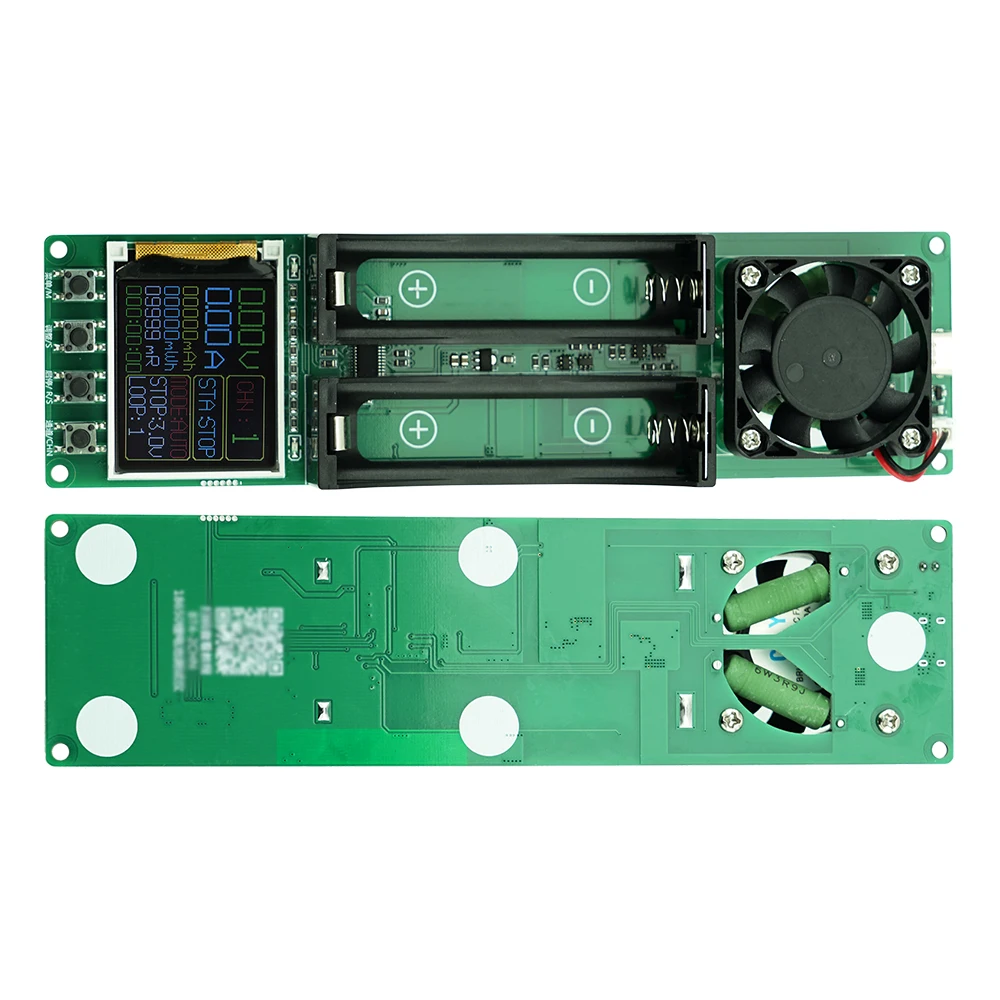

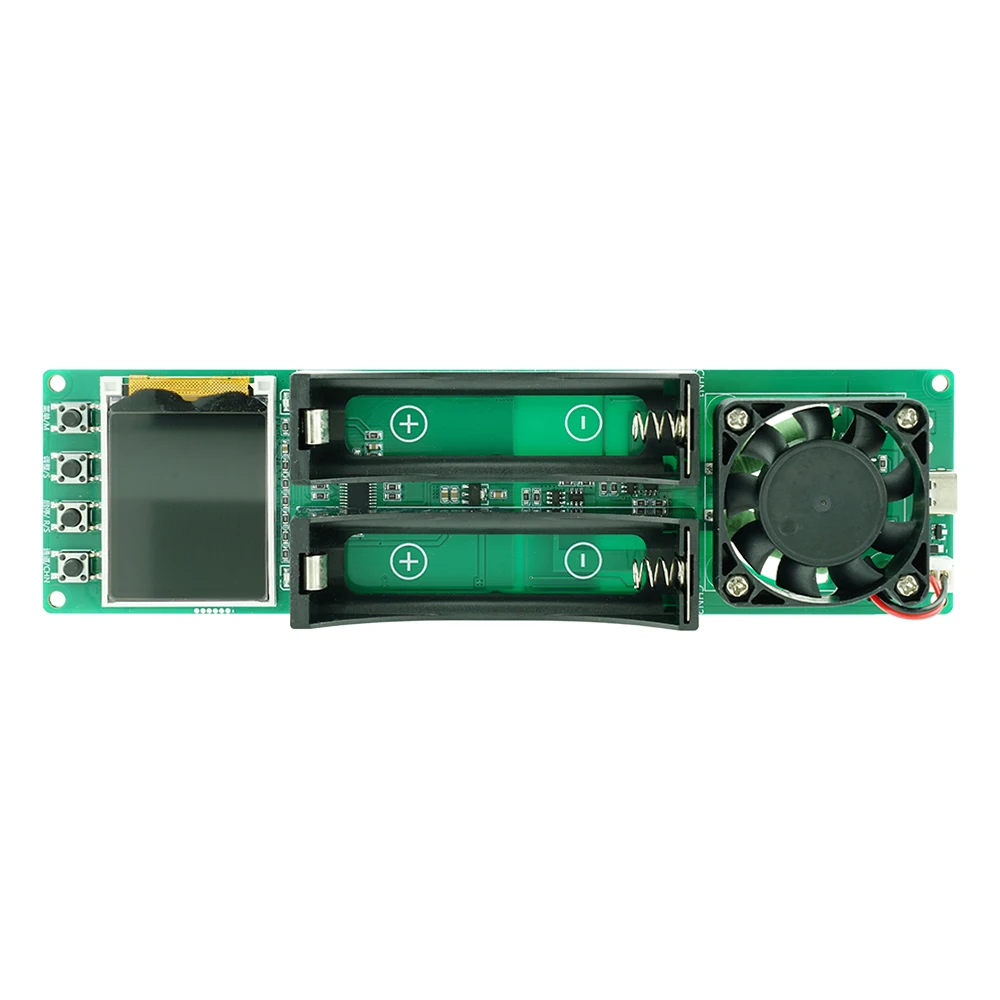

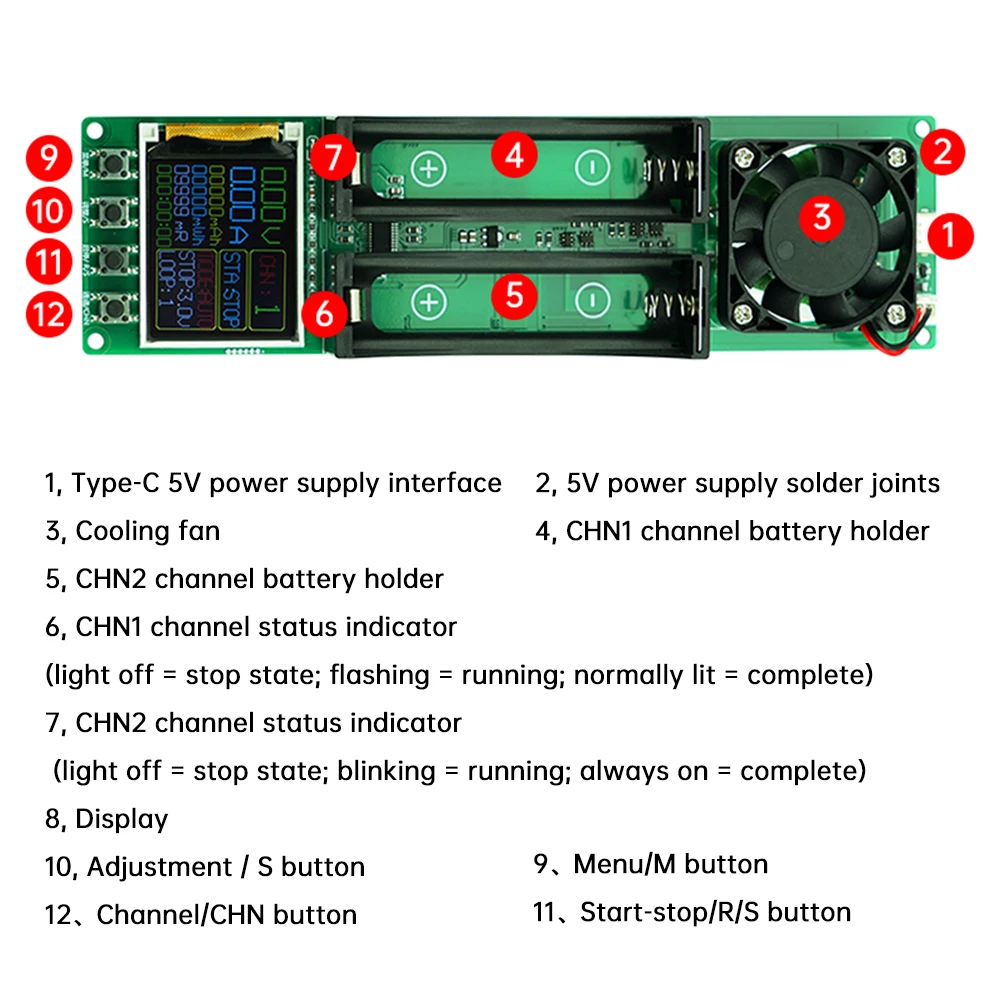

2채널

제품 특징:

이 제품은 2채널 용량 및 내부 저항 측정을 지원합니다.

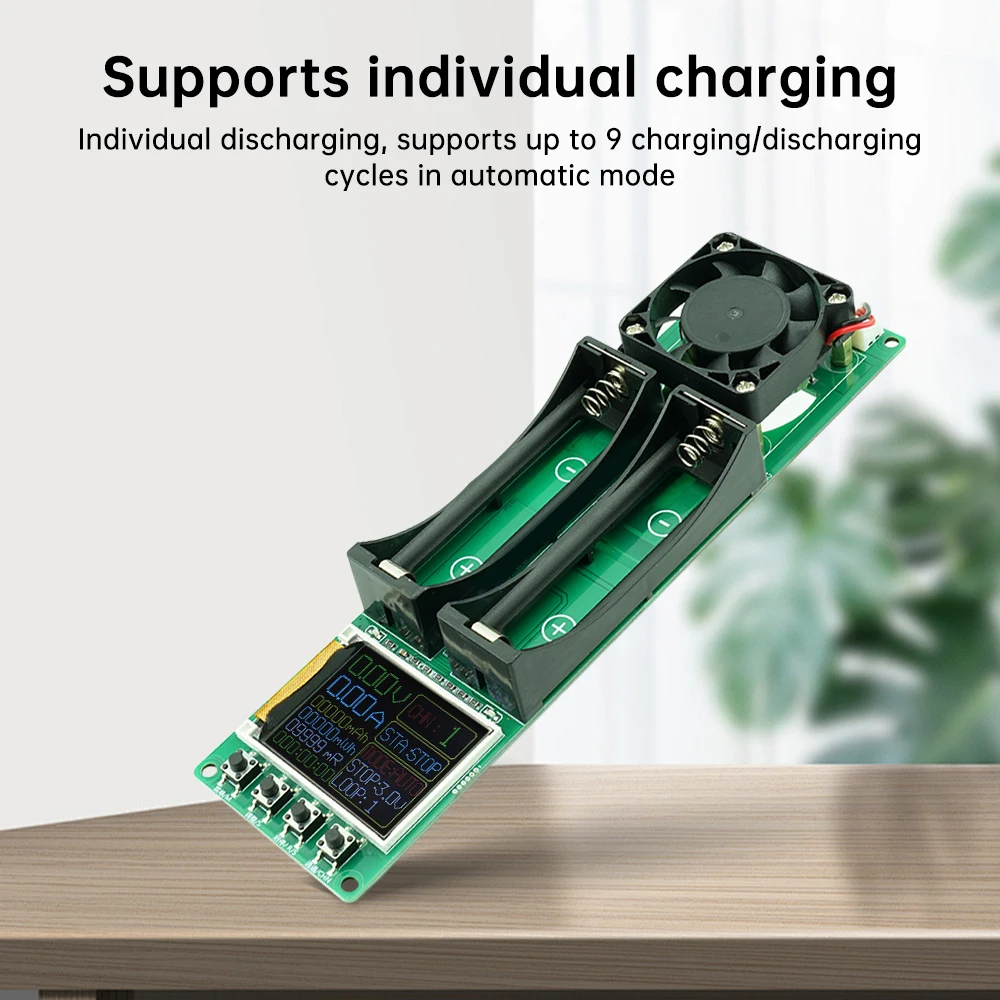

별도의 충전 및 방전을 지원하고 자동 모드에서 최대 9회의 충전 및 방전 주기를 지원합니다.

각 채널은 서로 독립적이며 별도로 설정할 수 있고 독립적으로 작동하며 서로 간섭이 없습니다.

강력한 배터리 클립, 소형 배터리 홀더를 사용한 18650 배터리 홀더, 평면 배터리 측정에 적용 가능

전용 배터리 충전 칩 제어, 최대 약 1A 충전, 완전 전압 4.2V, 충전 전류가 0.1A 미만일 경우 충전 중지

제품 사양:

작동 전압: DC5V

적용 가능한 배터리: 방전 종료 전압 2.5 ~ 3.5V, 충전 시작 전압 2.8V ~ 4.2V를 충족하는 배터리에 적용 가능

전원 공급 장치 인터페이스: Type-C 전원 공급 장치 인터페이스(전원 공급 장치 및 전원 코드 제공)

시스템 언어: 영어

테스트 횟수: 2방향 충전 및 방전 측정

내부 저항 측정: DC 2선식 방법을 사용하여 내부 저항을 테스트하는 지원

충전 기능: 지원, 완전 자동 차단 충전(리튬 인산철 배터리 충전을 지원하지 않음)

방전 기능: 지원, 조건이 충족되면 자동으로 중지, 방전 전류는 조정 가능하지 않습니다.

자동 충전 및 방전: 지원, 자동 모드가 끝나면 배터리가 완전히 충전됩니다.

사이클 충전 및 방전: 지원, 1~9 사이클 조정 가능(자동 모드만 지원)

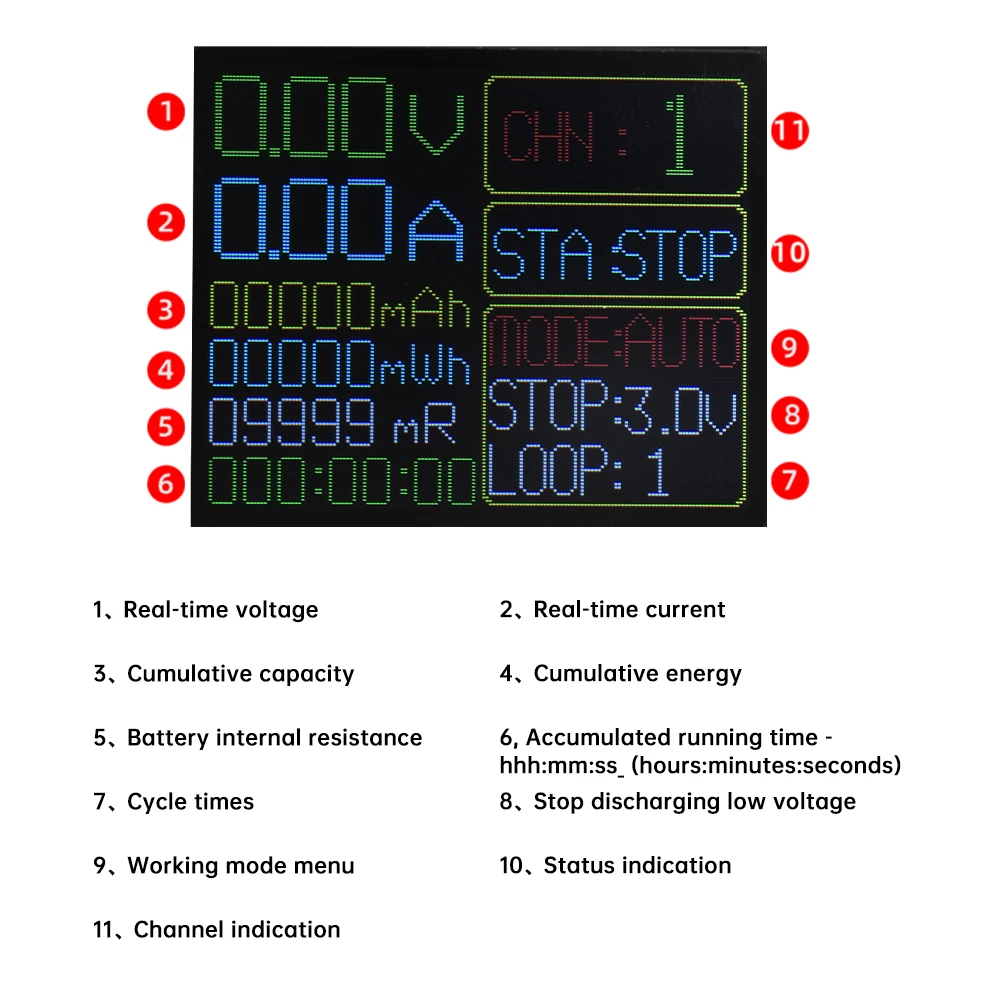

상태 알림: 지원

열 방출 모드: 팬 활성 열 방출

과열 방지: 지원

방전 중지 전압: 2.5V, 2.6V, 2.7V, 2.8V, 2.9V, 3.0V, 3.1V, 3.2V, 3.3V, 3.4V, 3.5V, 11단계로 조정 가능.

방전 전류: 최대 약 1A 비정전류, 조정 불가능, 독립 변환을 지원하지 않음

충전 전압: 특수 배터리 충전 칩 제어, 최대 약 1A 충전, 완전 충전 전압 4.2V, 충전 전류가 0.1A 미만일 경우 충전 중지.

정전 저장: 설정 매개변수만 저장하고 측정 데이터는 저장하지 않습니다.

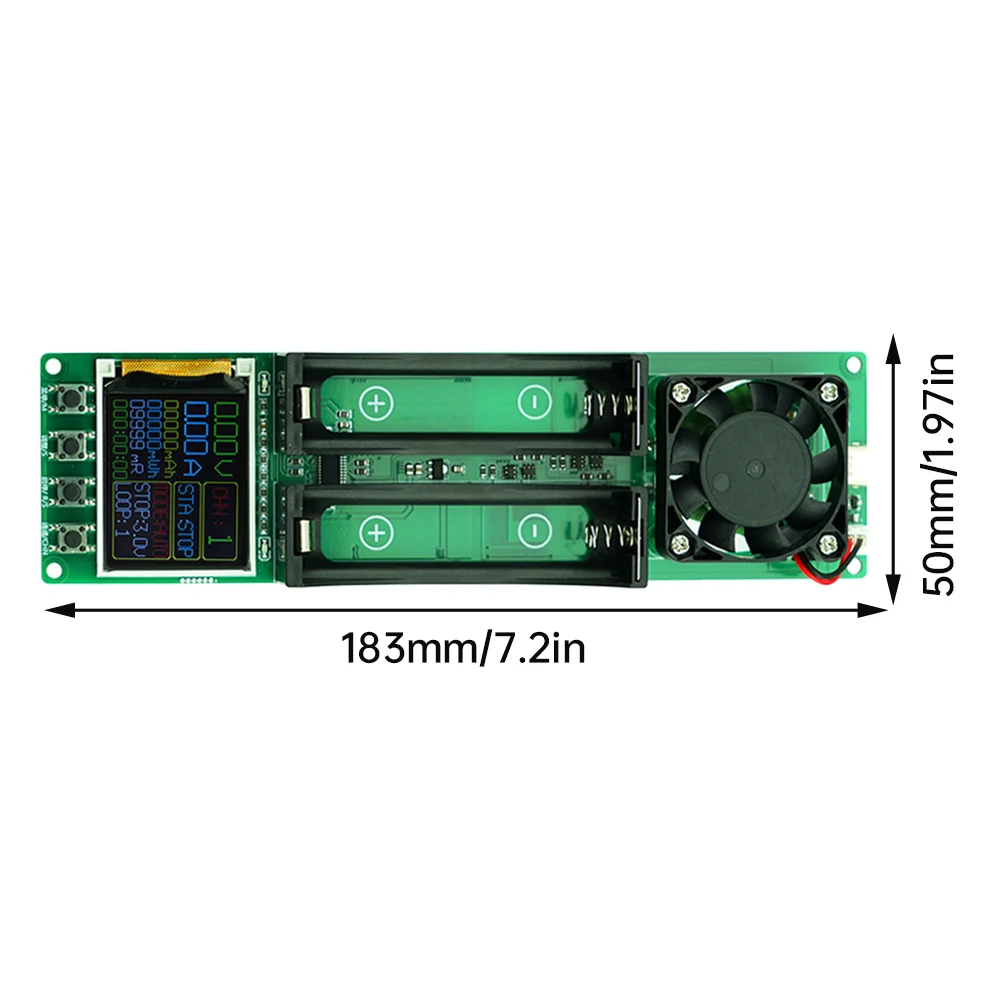

제품 크기: 190*50*27 (mm)

사용 방법:

1.제품 전원 켜기 및 끄기

제품에는 스위치 키가 없으며 자동으로 전원이 켜지고 정전이 발생하면 종료됩니다.

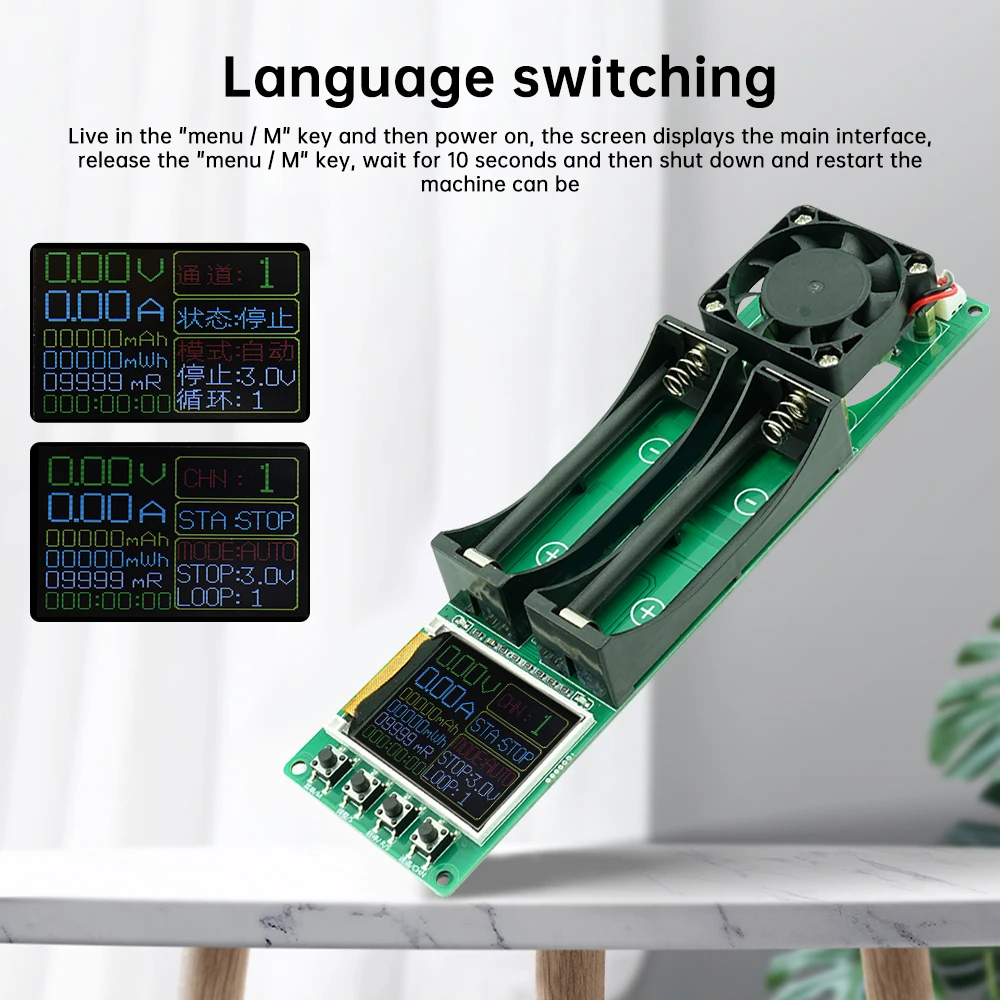

2. 언어 전환:

메뉴/M 키를 누른 상태에서 전원을 켜면 메인 화면이 표시됩니다. 메뉴/M 키에서 손을 떼고 10초 정도 기다린 후 전원을 껐다가 다시 켜면 됩니다.

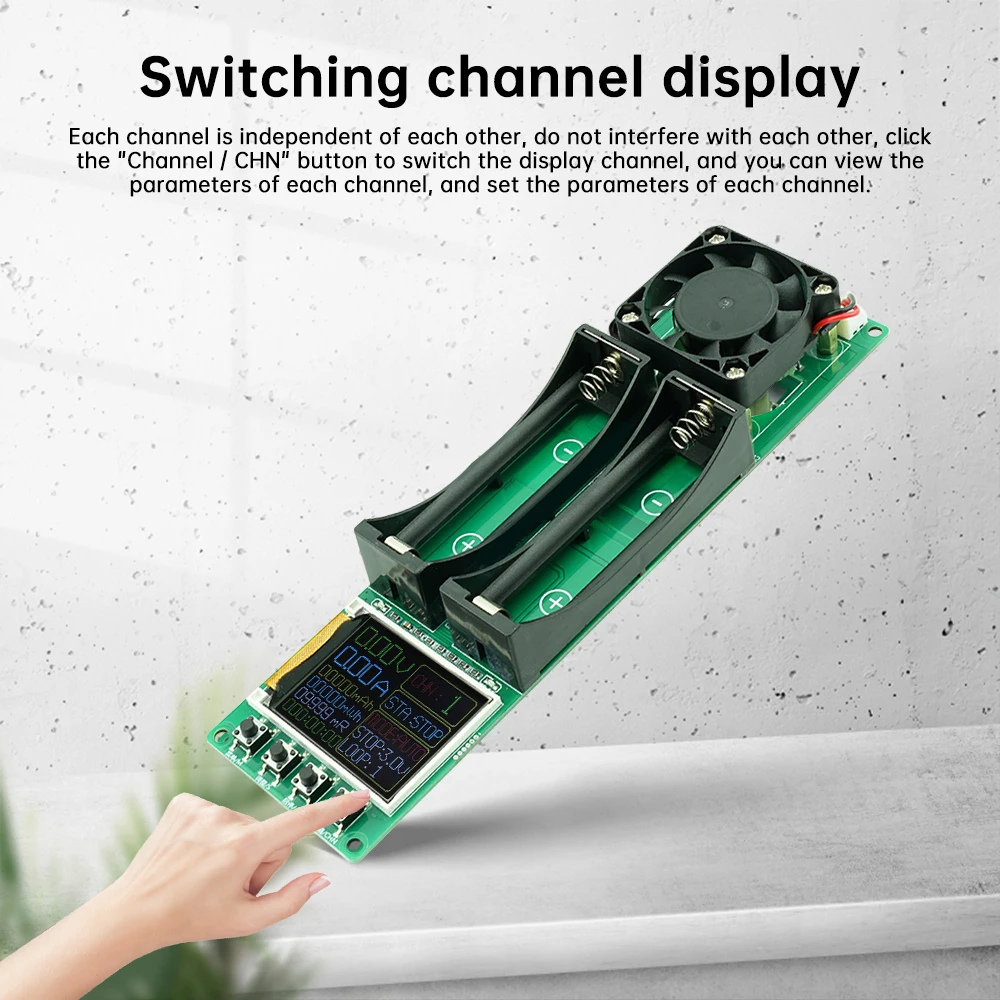

3.채널 표시 전환:

각 채널은 서로 독립적이며 서로 간섭하지 않습니다. '채널/CHN' 버튼을 클릭하여 디스플레이 채널을 전환하면 각 채널의 매개변수를 보고 각 채널의 매개변수를 설정할 수 있습니다.

4. 내부 저항 테스트:

배터리를 설치하고 전원을 켠 후 10초 동안 기다리면 배터리 전압과 내부 저항 테스트 결과가 표시됩니다. 이 제품은 DC 2선 방식을 사용하여 내부 저항을 테스트하며, 테스트 원리의 제한으로 인해 배터리를 식별하지 못할 수 있습니다. 내부 저항은 항상 9999로 표시됩니다.

배터리가 설치되지 않으면 테스트 회로가 단절됩니다. 이는 저항값이 무한대이고 내부 저항이 9999mΩ을 나타낸다는 의미입니다.

5.충전 기능(인산철리튬 배터리 충전에는 적합하지 않음):

배터리를 배터리 홀더에 설치하고 모드를 '충전' 모드로 조정한 후 '시작/중지/R/S'를 클릭하여 프로그램을 실행합니다.충전이 완료되면 상태 표시가 완료됩니다.충전 과정은 용량, 에너지, 충전 시간을 기록하며, 충전 계량 용량은 참고용일 뿐입니다. 방전 용량을 기준으로 삼으십시오.

6.테스트 용량:

용량 테스트는 방전이 필요하며, 시간을 기다려야 합니다. 용량 테스트는 저항 방전을 통해 진행되며, 방전 저항에서 발생하는 고온으로 인해 화상을 입을 수 있으니 직접 손으로 만지지 않도록 주의하십시오.용량 테스트 결과는 배터리가 방전을 시작하고 트리거링을 중지할 때 테스트 단계에서 측정된 용량에만 해당됩니다.

7.배터리 용량 분할 및 작동 주기

사이클을 실행하는 용량을 분리하는 것은 충전, 방전 및 재충전 과정입니다. 정지 전압은 2.8V보다 낮을 수 없습니다. 그렇지 않으면 충전할 수 없으며 프로그램이 제대로 실행되지 않습니다.

8. 데이터 초기화:

기계를 끄면 모드, 용량, 에너지, 시간 데이터가 자동으로 0으로 초기화됩니다.

배송 목록:

18650 배터리 용량 내부 저항 테스터 *1(배터리는 포함되어 있지 않음)

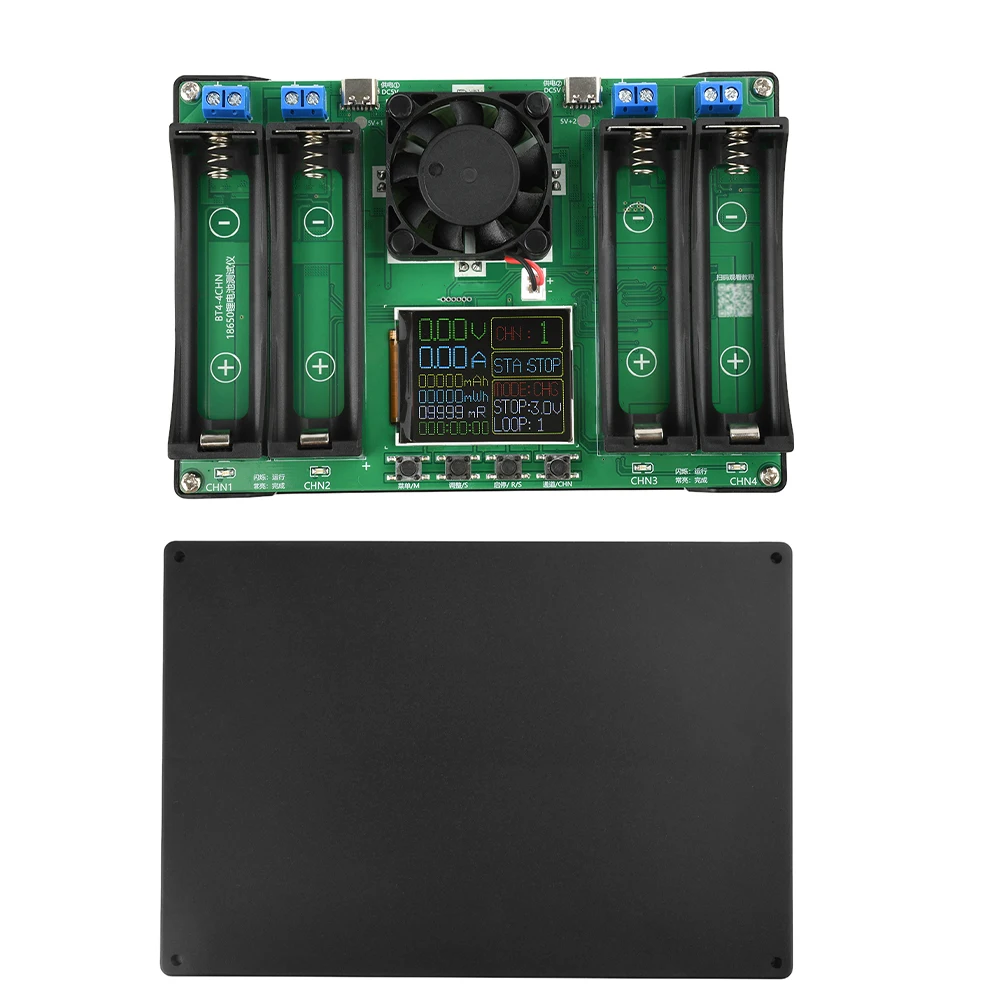

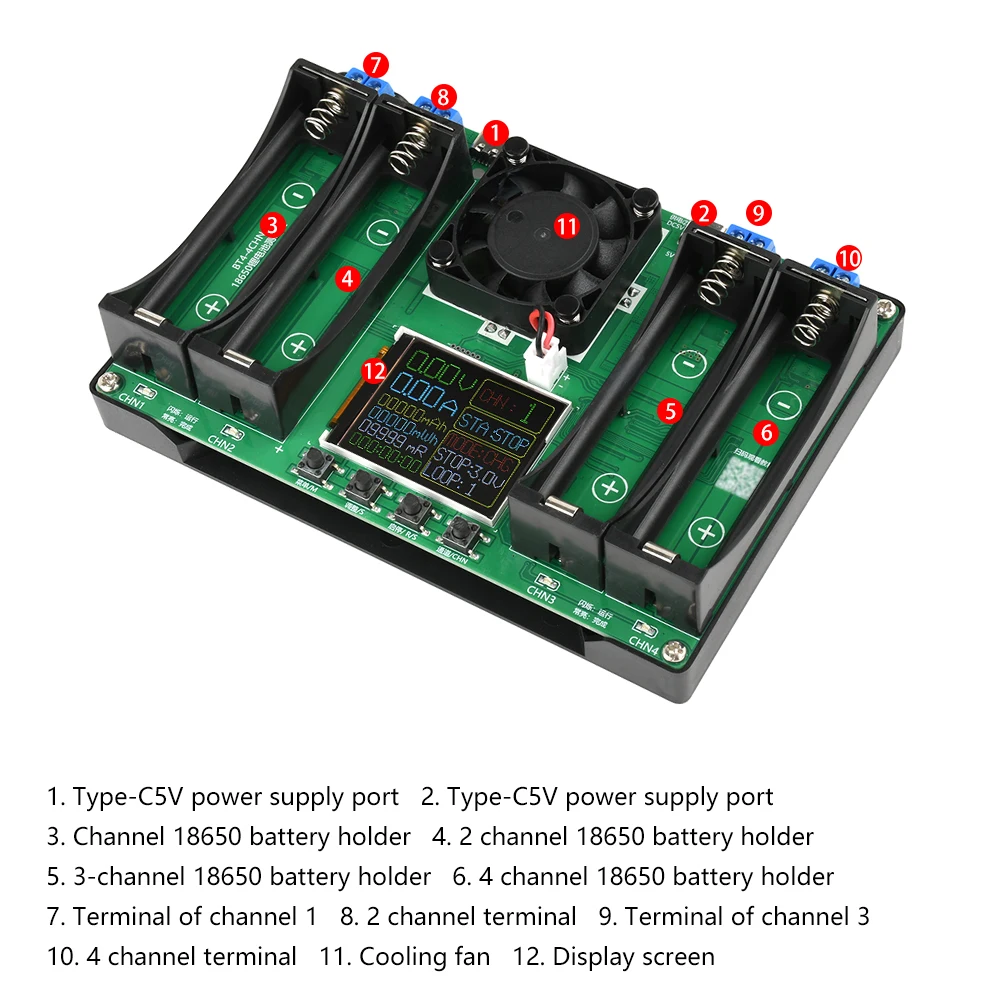

4채널

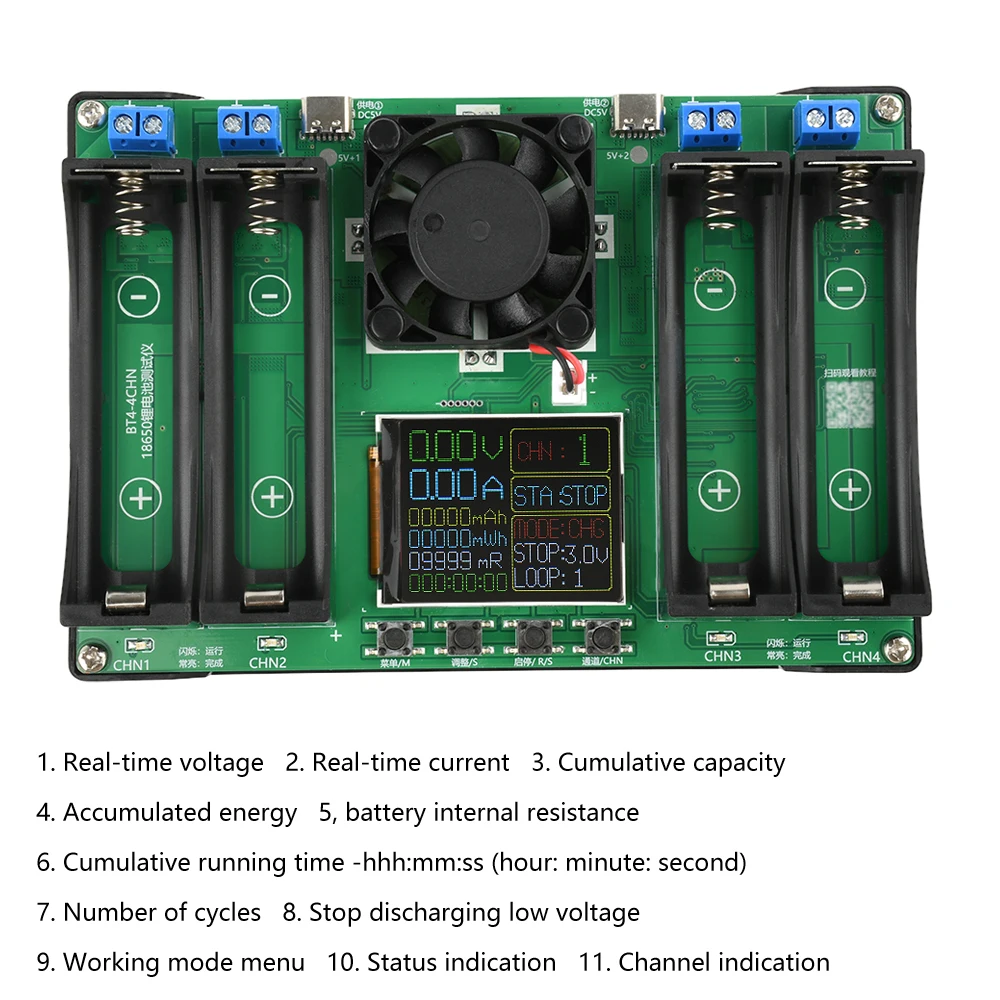

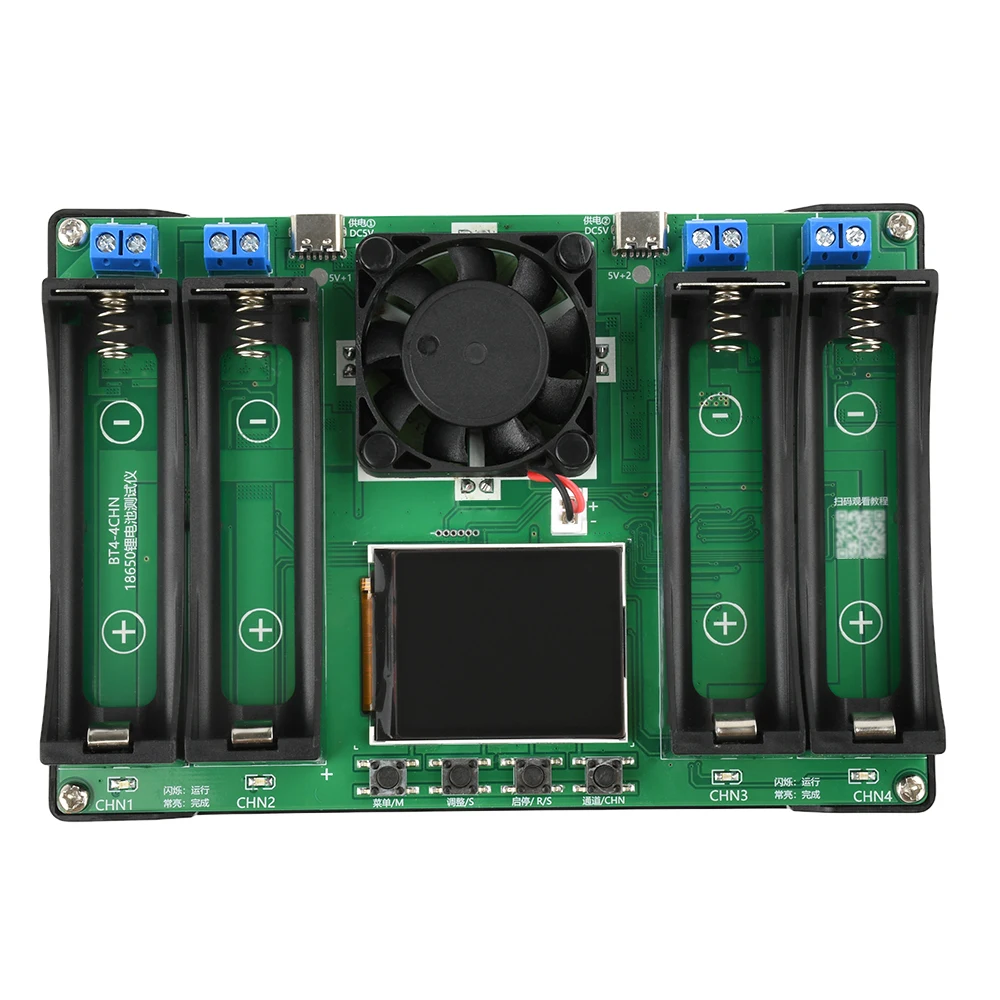

제품 특징:

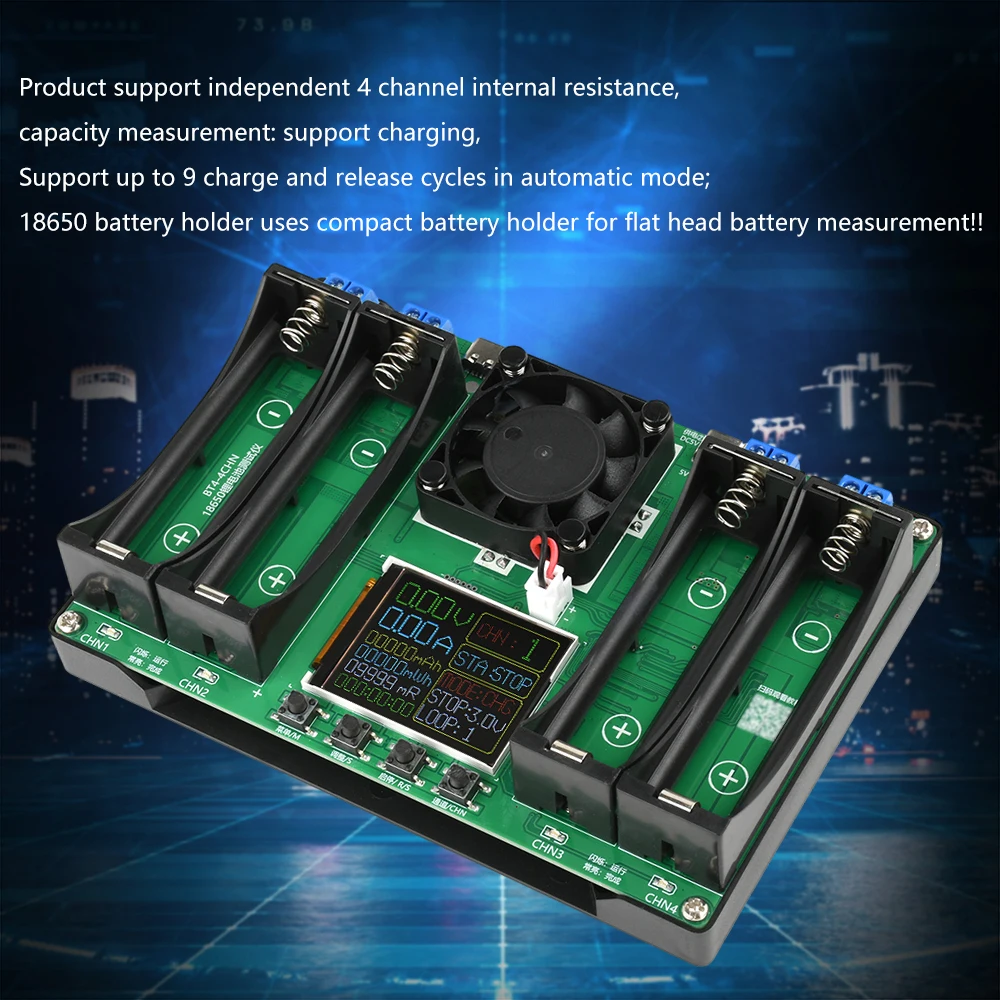

이 제품은 4채널 용량 및 내부 저항 측정을 지원합니다.

별도의 충전 및 방전을 지원하고 자동 모드에서 최대 9회의 충전 및 방전 주기를 지원합니다.

각 채널은 서로 독립적이며 별도로 설정되어 간섭 없이 독립적으로 실행됩니다.

18650 배터리 홀더는 평면 배터리 측정에 적합한 소형 배터리 홀더를 사용합니다.

팬 작동 열 방출 과열 방지 지원

내부 저항을 테스트하기 위해 DC 2선 방식을 채택하십시오.

참고: 리튬 인산철 배터리 충전을 지원하지 않습니다.

기본 매개변수:

작동 전압: DC5V

적용 가능한 배터리: 방전 종료 전압 2.5 ~ 3.5V, 충전 시작 전압 2.8V ~ 4.2V를 충족하는 배터리에 적용 가능

전원 공급 장치 인터페이스: 양방향 Type-C 전원 공급 장치 인터페이스(전원 공급 장치 및 전원 코드 제공)

시스템 언어: 영어

테스트 횟수: 4방향 충전 및 방전 측정

내부 저항 측정: DC 2선식 방법을 사용하여 내부 저항을 테스트합니다.

충전 기능: 지원, 완전 자동 차단 충전(인산철리튬 배터리 충전을 지원하지 않음)

방전 기능: 지원, 조건이 충족되면 자동 정지, 방전 전류는 조정 가능하지 않습니다.

자동 충전 및 방전: 지원, 자동 모드가 끝나면 배터리가 완전히 충전됩니다.

사이클 충전 및 방전: 지원, 1~9 사이클 조정 가능(자동 모드만 지원)

상태 알림: 지원

열 방출 모드: 팬 활성 열 방출

과열 방지: 지원

방전 중지 전압: 2.5V, 2.6V, 2.7V, 2.8V, 2.9V, 3.0V, 3.1V, 3.2V, 3.3V, 3.4V, 3.5V, 11단계로 조정 가능.

방전 전류: 최대 약 1A 전류, 조정 가능하지 않음, 독립적인 변환을 지원하지 않음

충전 전압: 특수 배터리 충전 칩 제어, 최대 약 1A 충전, 전체 전압 4.2V

정전 저장: 설정 매개변수만 저장하고 측정 데이터는 저장하지 않습니다.

제품 크기: 150*103*36 (mm)

데이터 링크:https://www.banber.com/gather/6374be9b2ee0e200077ec155

배송 목록:

18650 배터리 용량 내부 저항 테스터 *1(배터리는 포함되어 있지 않음)

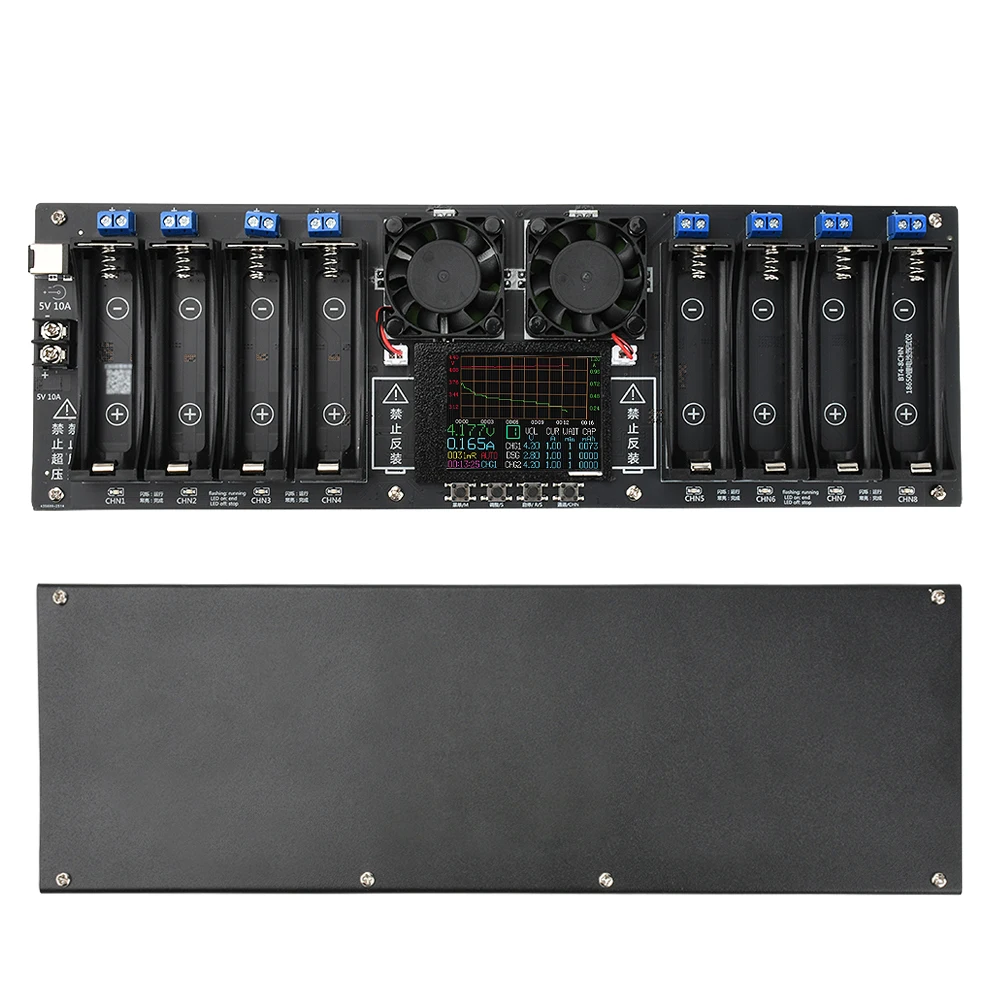

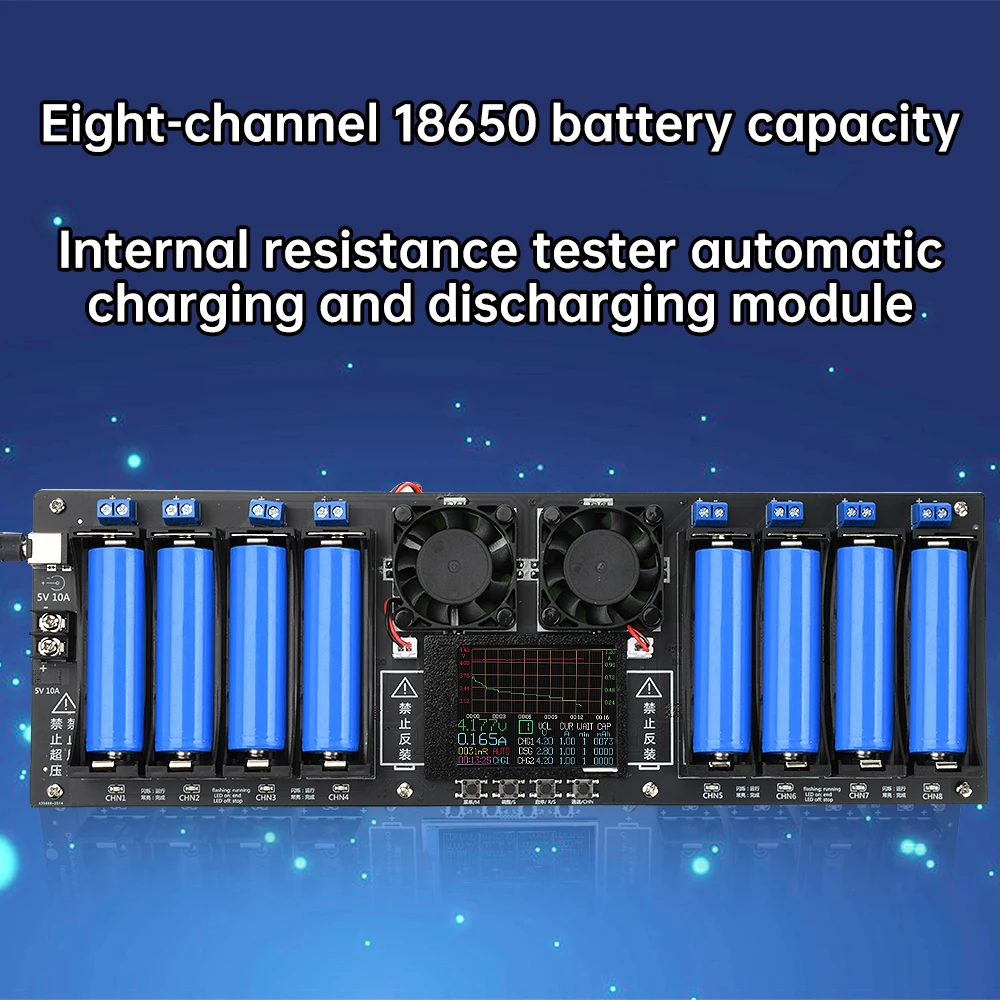

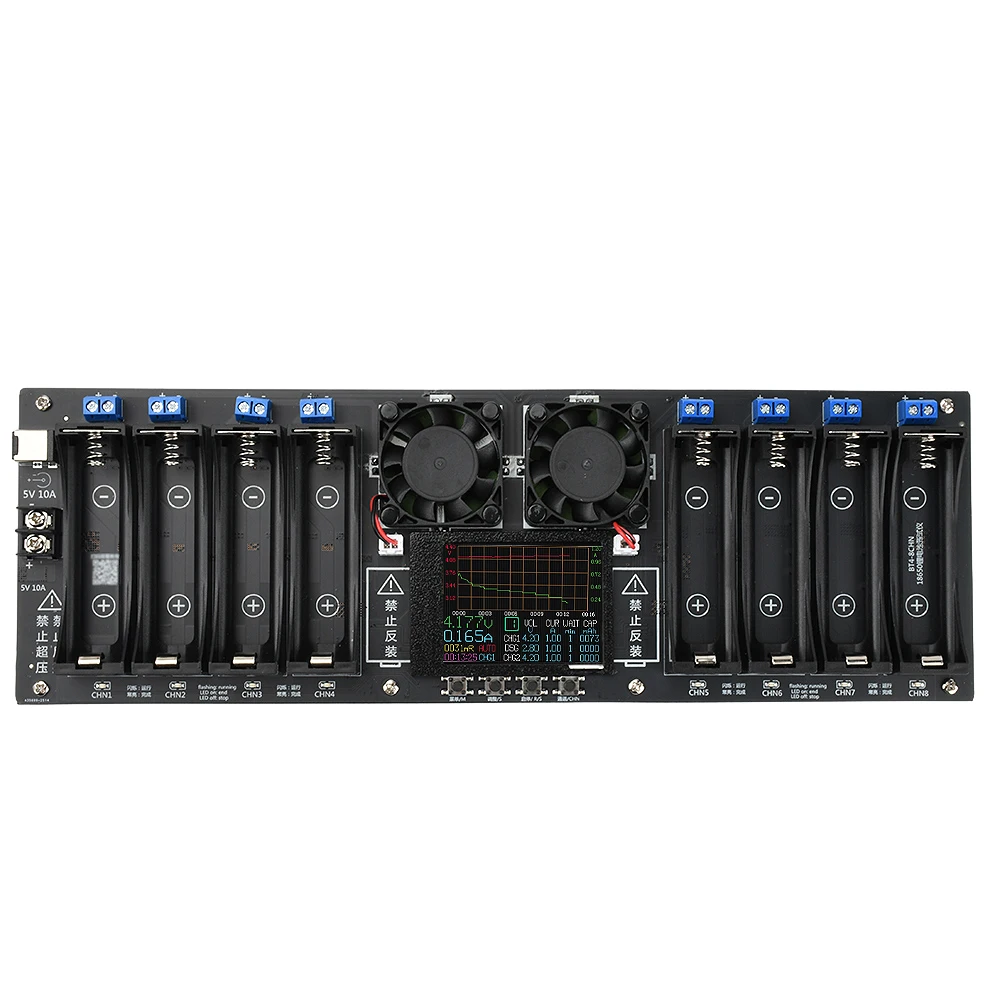

8채널

제품 특징:

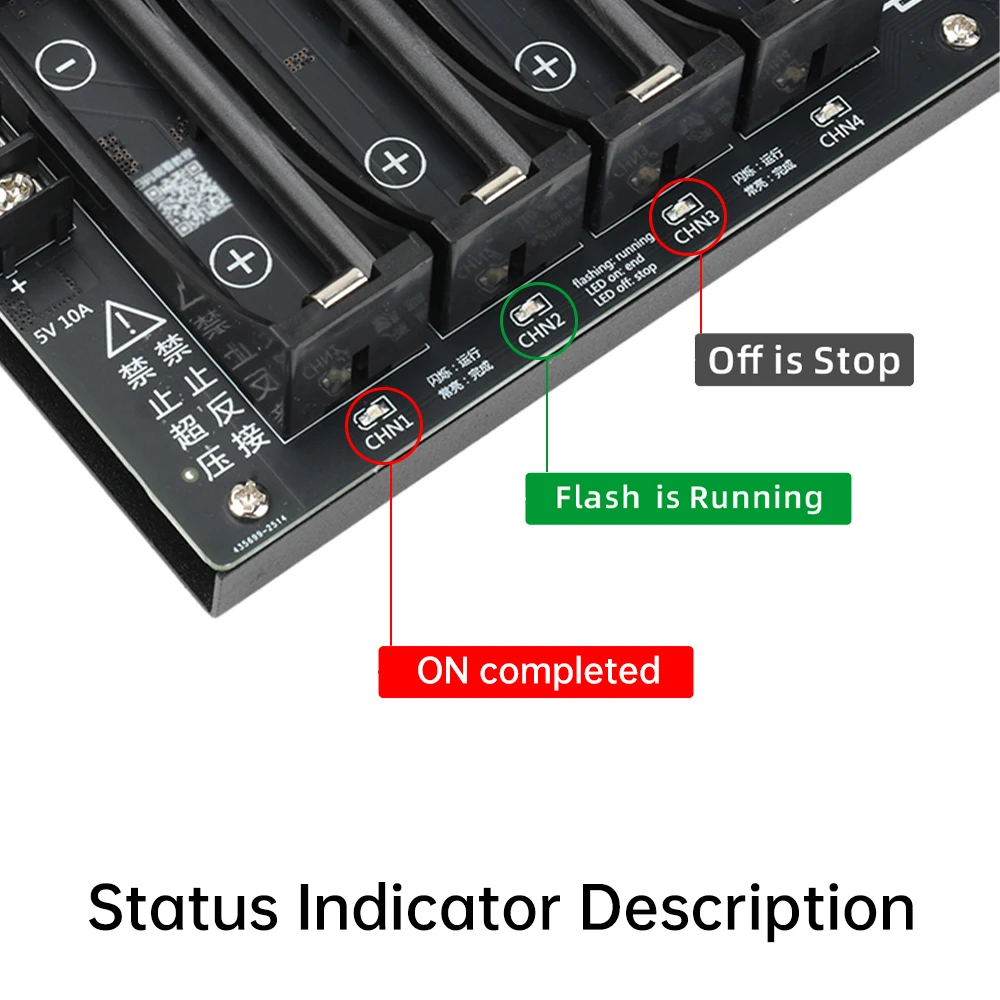

1.상단의 파란색 부분은 외부 방전 단자이며, 하단에는 해당 채널의 작동 표시등이 있습니다.

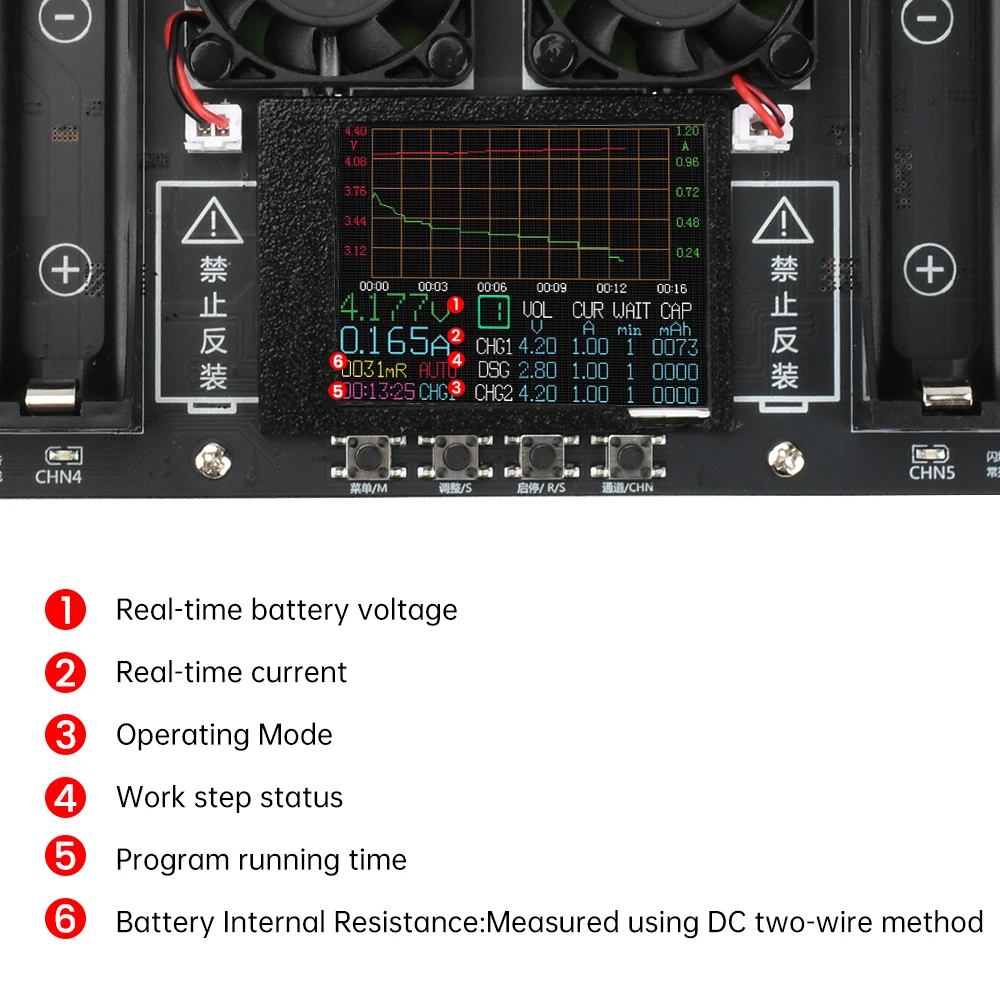

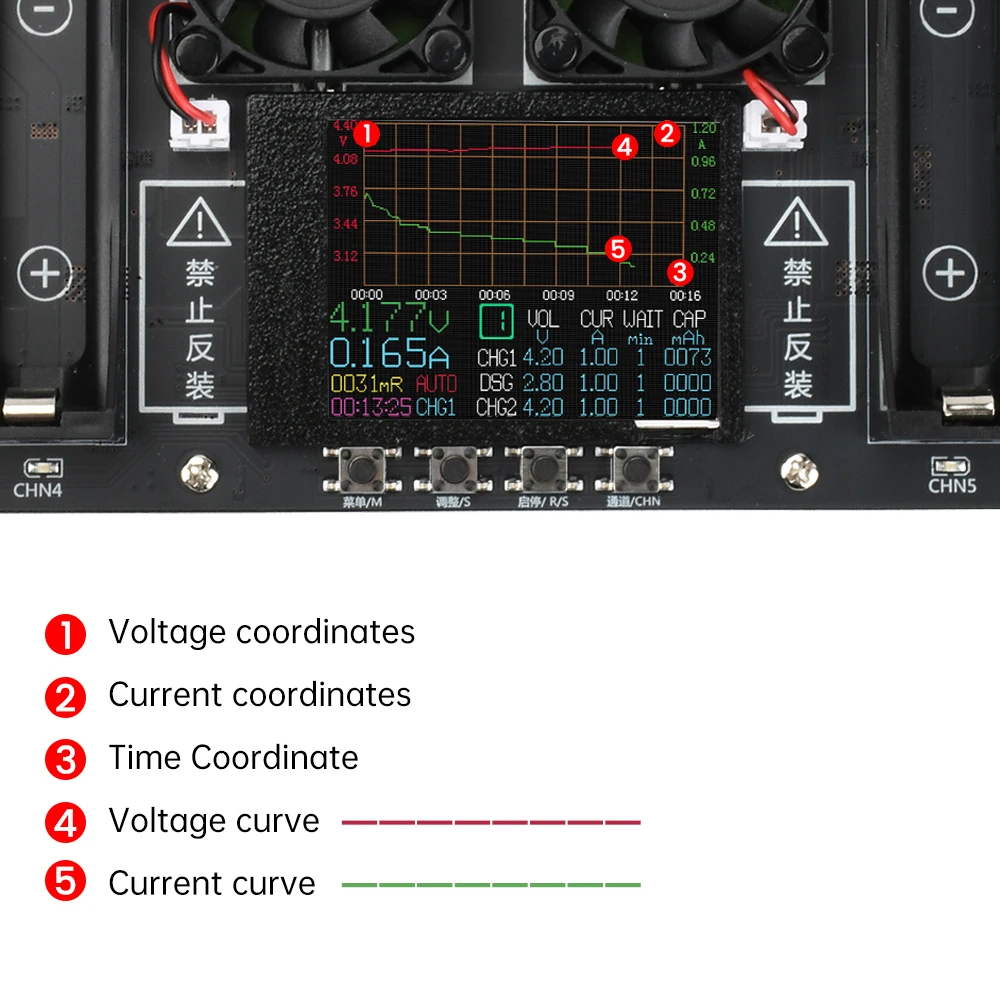

2.전압 및 전류 곡선 표시, 실시간 전압 및 전류, 내부 저항 측정을 위한 DC 2선식 방법.

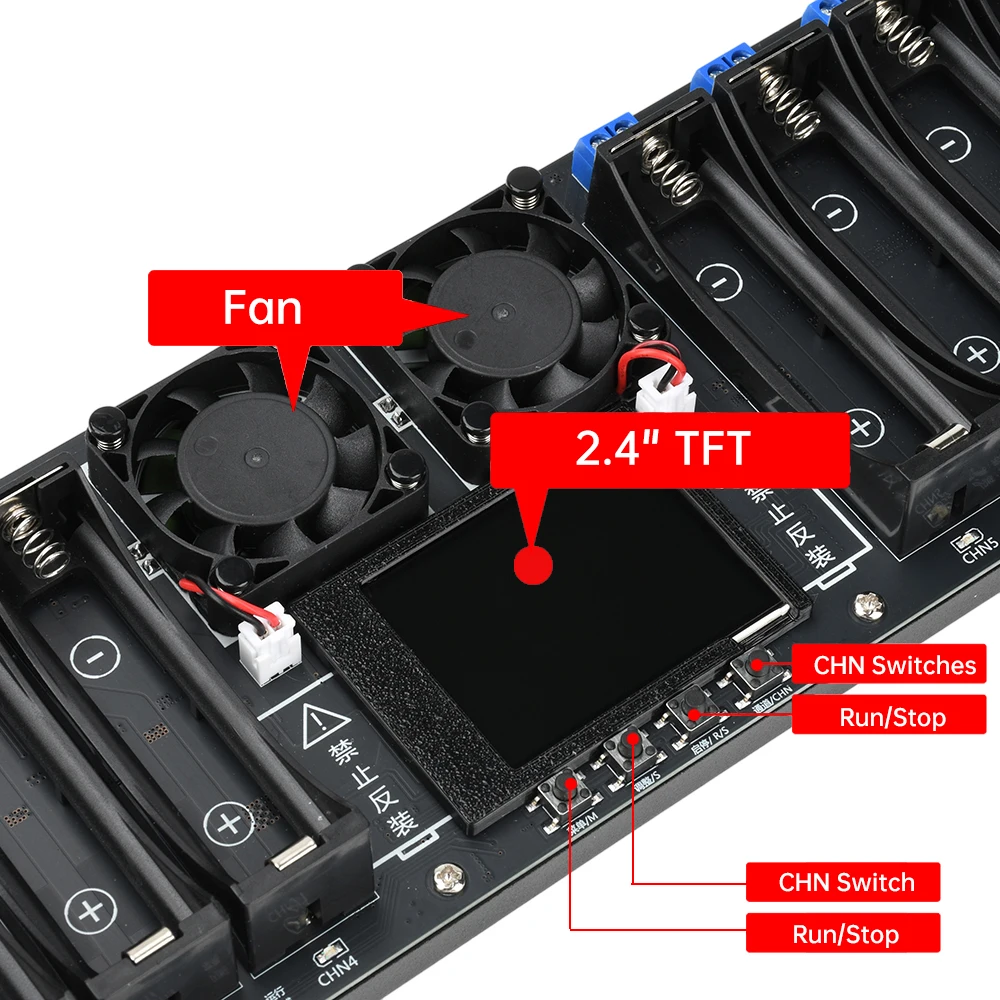

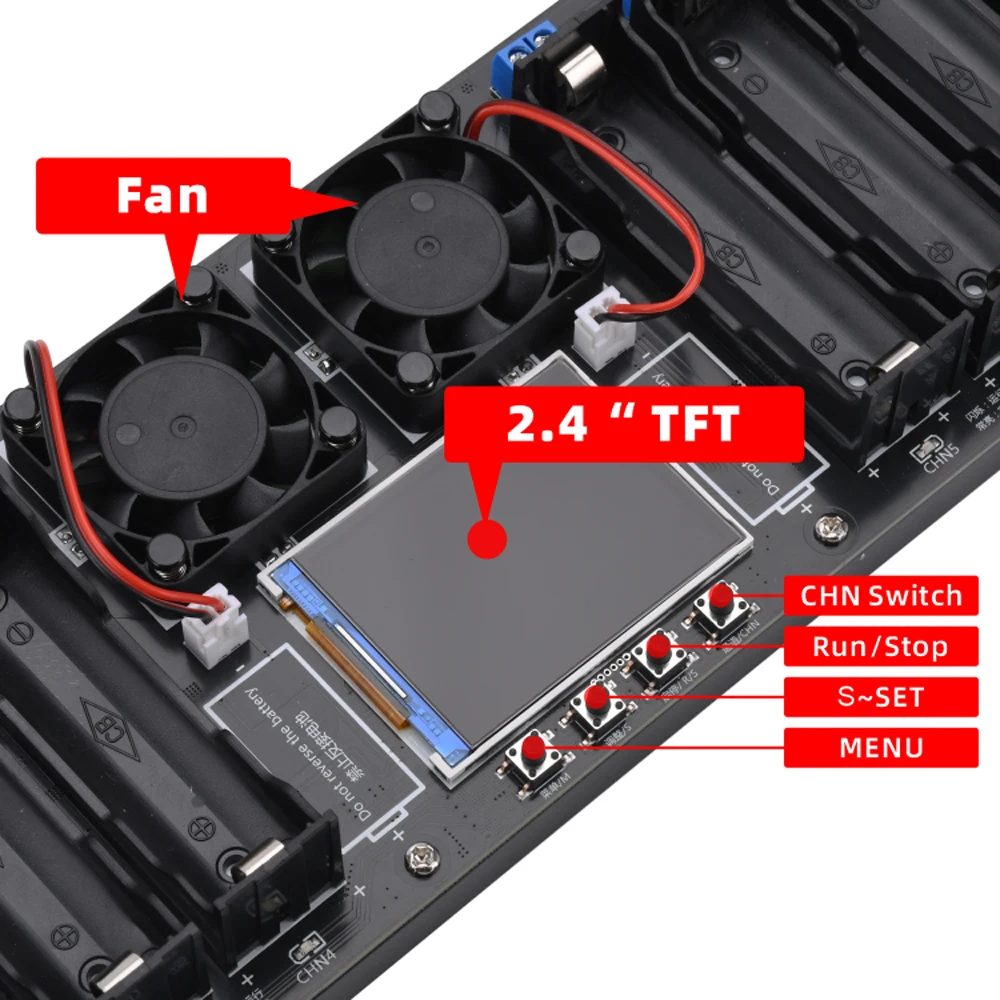

3.후면의 U자형 홈은 PCB 보드와 결합되어 팬이 열을 적극적으로 방출하여 방열 채널을 형성합니다.

4.18650 배터리 홀더는 컴팩트한 배터리 홀더를 사용하여 평면 배터리 측정에 적합합니다.

5.채널 유형: 8개의 독립 채널, 각각 서로 무관하고 독립적으로 작동하며 서로 영향을 미치지 않습니다.

6.채널 동기화: 동기화를 설정하기 위해 8개 채널을 지원하며 각 채널의 매개변수를 개별적으로 설정할 수도 있습니다.

7.사이클 충전 및 방전: 자동 모드에서 충전-방전-충전 1사이클만 지원하며 여러 사이클은 지원하지 않습니다.

제품 사양:

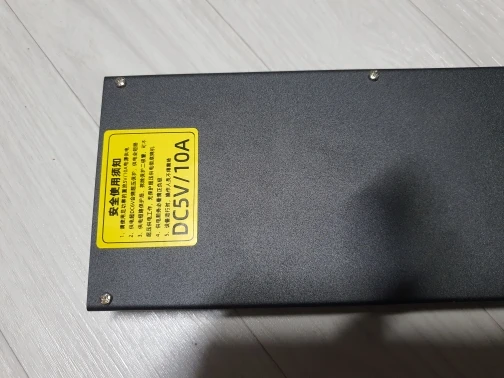

작동 전압: DC 5V 10A (표준 베어 메탈, 전원 공급 장치 미포함), 과전압 시 기기 손상될 수 있습니다.

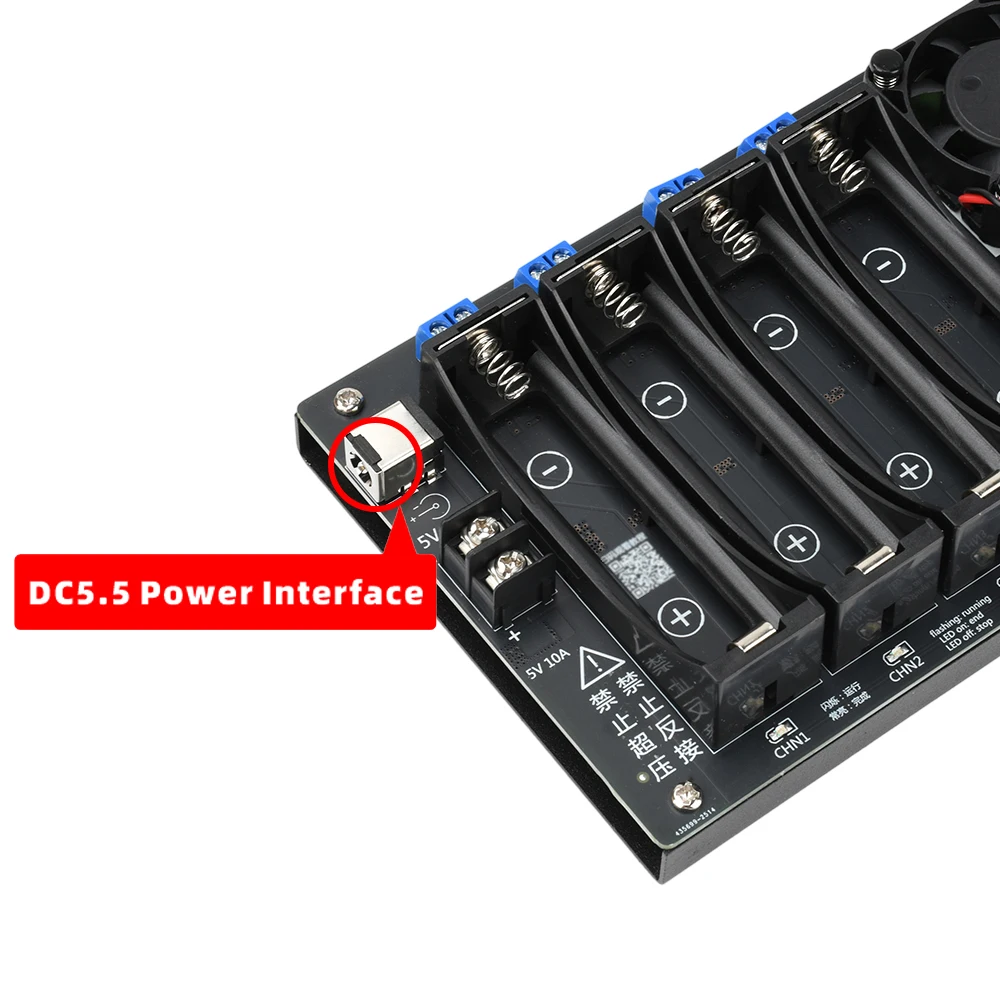

전원 공급 장치 인터페이스: ①: DC5.5 고전류 인터페이스, ②: 5V 양극 및 음극 용접 지점

역전원 공급 보호: 역전류 보호, 역전원 공급 금지.

①자동 모드: 프로그램 시작 ~ 4.2V 충전 중단 전압으로 충전을 중단하고, 충전 전류가 중단 전류보다 낮을 때 30초 동안 유지합니다. 첫 번째 충전이 완료되면 대기 상태(충전 및 방전 없음)로 전환됩니다. 이후, 방전 중단 전압에 따라 방전을 시작하며, 부하 전압이 중단 전압보다 낮아진 상태가 10초 동안 지속되면 방전이 완료되고 대기 상태(충전 및 방전 없음)로 전환됩니다. 충전을 위해 중단 전압으로 설정된 충전 전압에 맞춰 재충전을 진행하며, 재충전 전압은 4로 설정됩니다.2V, 충전 전류가 30초 동안 정지 전류보다 낮으면 프로그램은 30초 동안 재충전하도록 설정되고 재충전 전압은 재충전하도록 설정됩니다.재충전 전압이 4로 설정된 경우.2V, 충전 전류가 30초 동안 정지 전류보다 작으면 프로그램이 종료됩니다(재충전 전압이 4와 동일하지 않은 경우).2V, 배터리 전압이 재충전 전압에 도달하면 프로그램이 종료되고, 재충전이 완료되면 프로그램이 종료되며, 자동 모드 작동이 완료됩니다.

② 충전 모드: 프로그램 시작 ~ 충전 전압이 4로 설정됩니다.2V, 충전 전류가 30초 동안 정지 전류보다 낮으면 프로그램이 종료됩니다(충전 전압이 4와 동일하지 않음).2V, 배터리 전압이 충전 전압에 도달하면 프로그램이 종료됩니다.) ~ 충전이 완료됩니다.

③ 방전 모드: 프로그램 시작 ~ 정지 전압보다 낮은 부하 전압 10초, 프로그램 종료 ~ 방전 완료

④ 활성화 모드: 전문가 전용으로, 사용 중 테스터는 현장을 떠나서는 안 됩니다!충전 중단 전압으로 강제 충전하면 자동으로 중지되지 않으며 수동으로 종료해야 합니다.

충전 전류: 각 채널은 약 1A의 최대값과 독립적이며 충전 전류는 조정 가능하지 않습니다.

충전 중단 전압: 3.7V, 3.8V, 3.9V, 4.0V, 4.1V, 4.2V 총 6단계 조절 가능

충전 중단 전압: 3.0V, 3.1V, 3.2V, 3.3V, 3.4V, 3.5V, 3.6V, 3.7V, 3.8V, 3.9V, 4.0V, 4.1V, 4.2V로 13단계 조정 가능.

종료 전류: 100mA, 200mA, 300mA 조정 가능.

방전 전류: 각 채널은 독립적으로 최대 약 1A의 비정전류 방전을 제공하며 방전 전류는 조정 가능하지 않습니다.

방전 정지 전압: 2.0V, 2.1V, 2.2V, 2.3V, 2.4V, 2.5V, 2.6V, 2.7V, 2.8V, 2.9V, 3.0V, 3.1V, 3.2V, 3.3V, 3.4V, 3.5V, 3.6V, 총 17단계 조정 가능.

대기 시간: 1~5분 조정 가능.

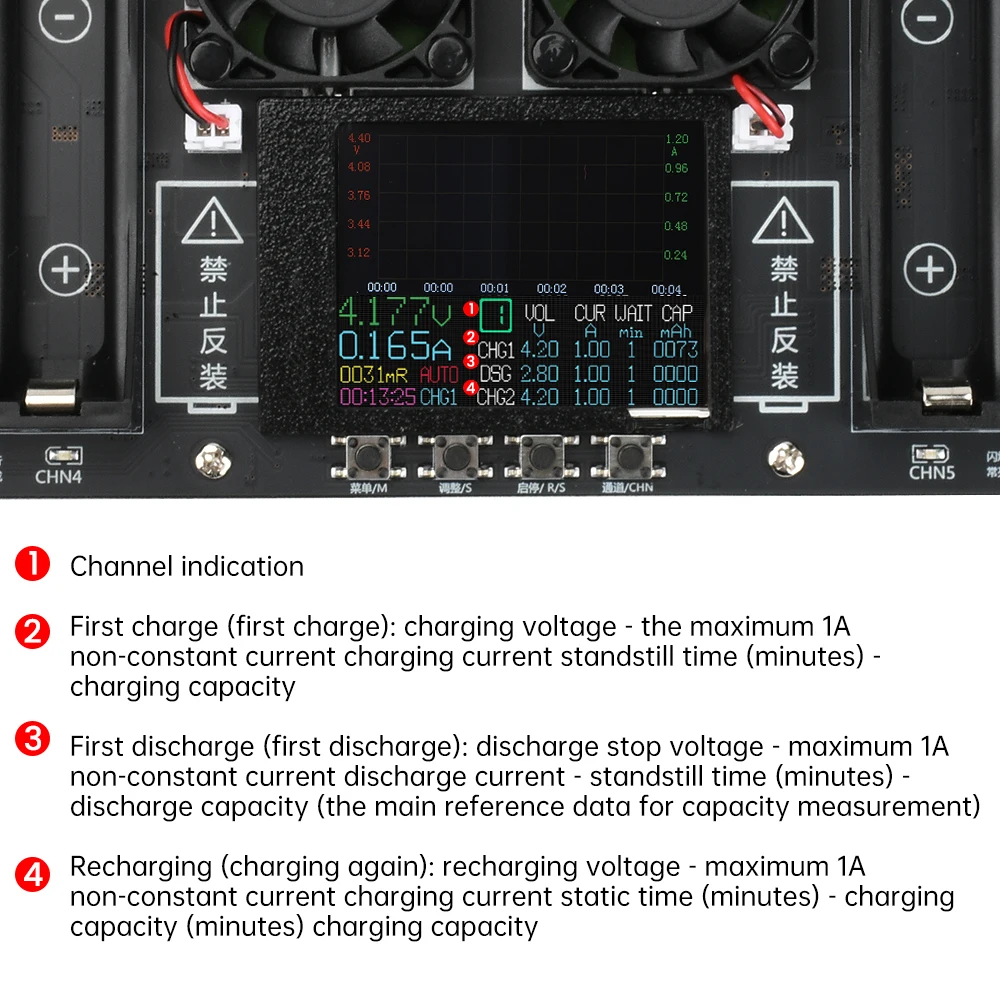

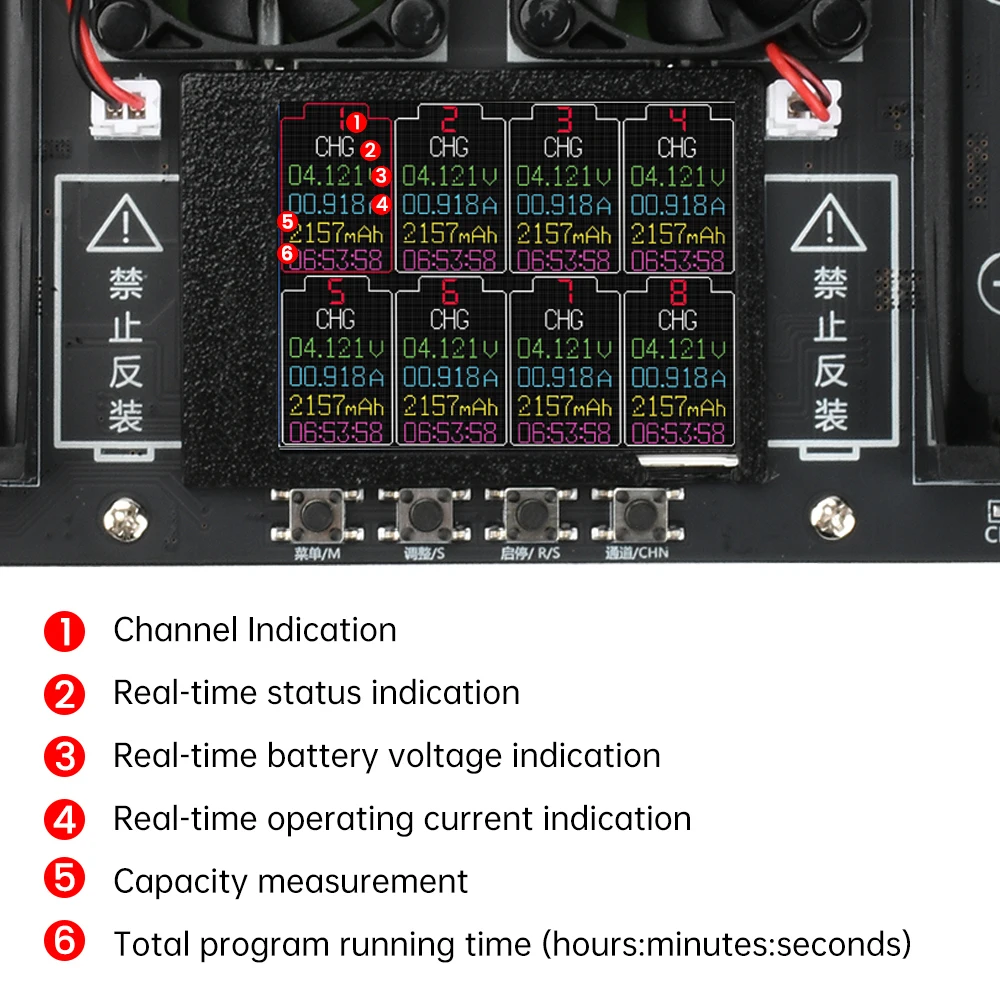

상태 미리보기: 8채널 상태 1화면 미리보기를 지원합니다.

단일 채널 상세 표시: 지원

단일 채널 충전 및 방전 곡선 표시: 지원

내부 저항 감지: DC 2선식 방식, 동일 배치 분류 아날로그에 한함

열 방출 모드: 활성 열 방출

과열 방지: 지원

순환 충전 및 방전: 자동 모드에서 충전-방전-충전 1사이클만 지원하고 다중 사이클은 지원하지 않습니다.

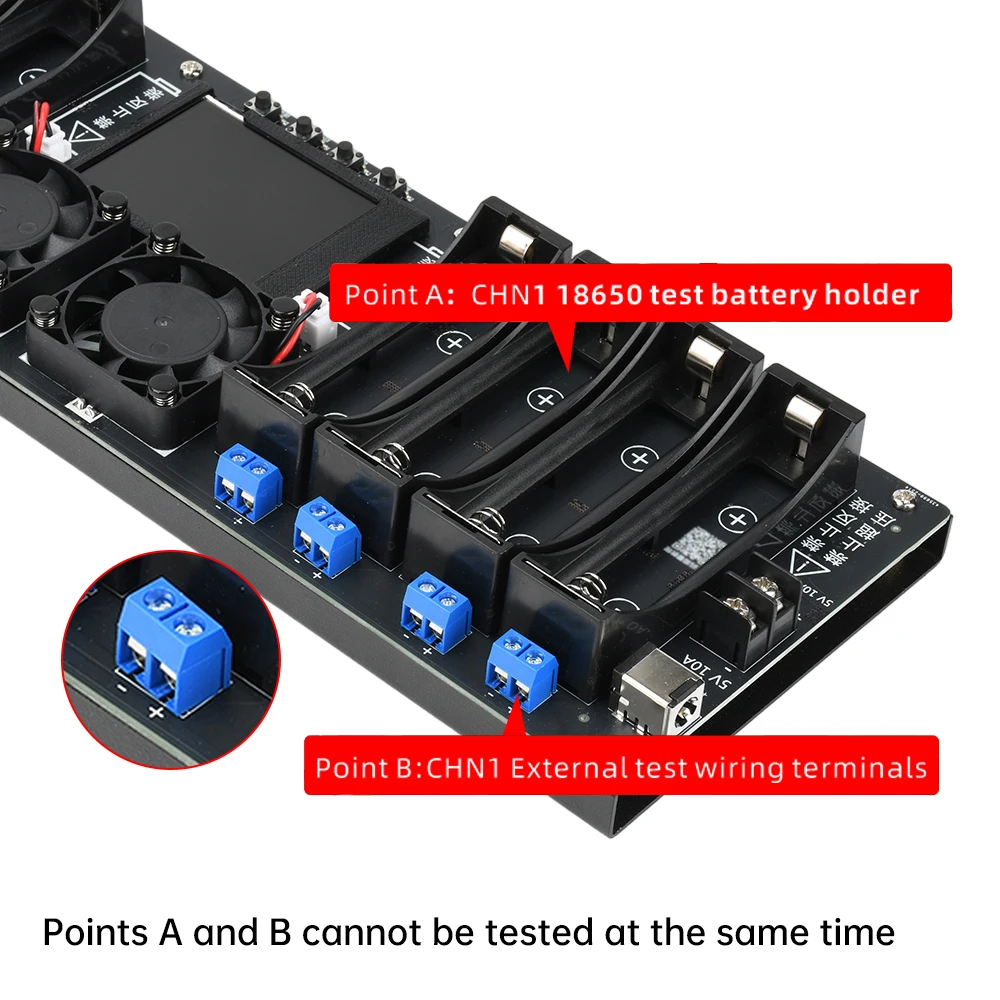

외부 테스트: 2P 단자를 통해 외부 배터리 테스트를 지원하며, 단일 채널, 단일 시간에 한하여 배터리 홀더 또는 외부 배터리 테스트만 지원합니다. 배터리 홀더와 외부 배터리를 동시에 테스트하는 것은 불가능합니다.

배터리 역방향 연결 보호: 역방향 연결 보호, 배터리의 역방향 연결을 금지합니다.

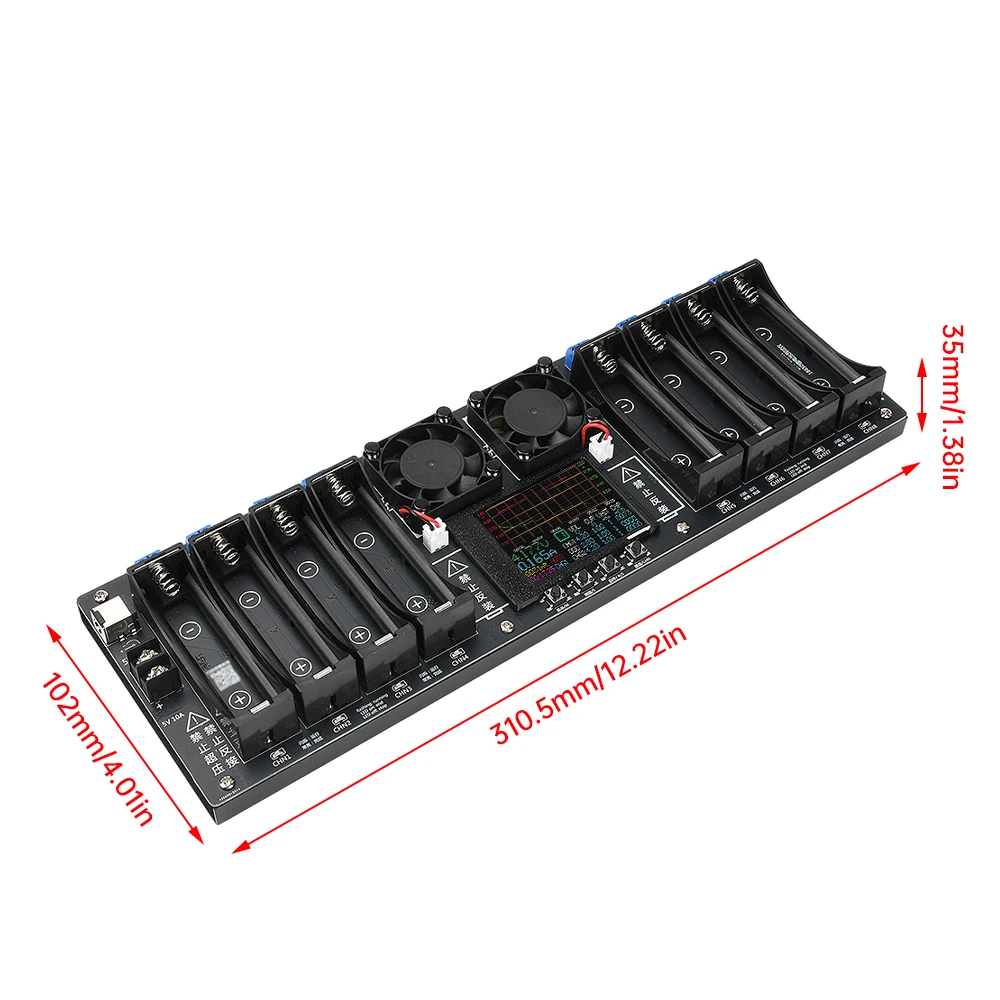

제품 크기: 37×110×310mm

패키지 크기: 60×112×335mm

데이터 링크:https://mp.weixin.qq.com/s/54bIE9IunVy7bZLAy99xNA

포장 목록:

8채널 배터리 용량 내부 저항 테스터 *1(배터리는 포함되어 있지 않음)
