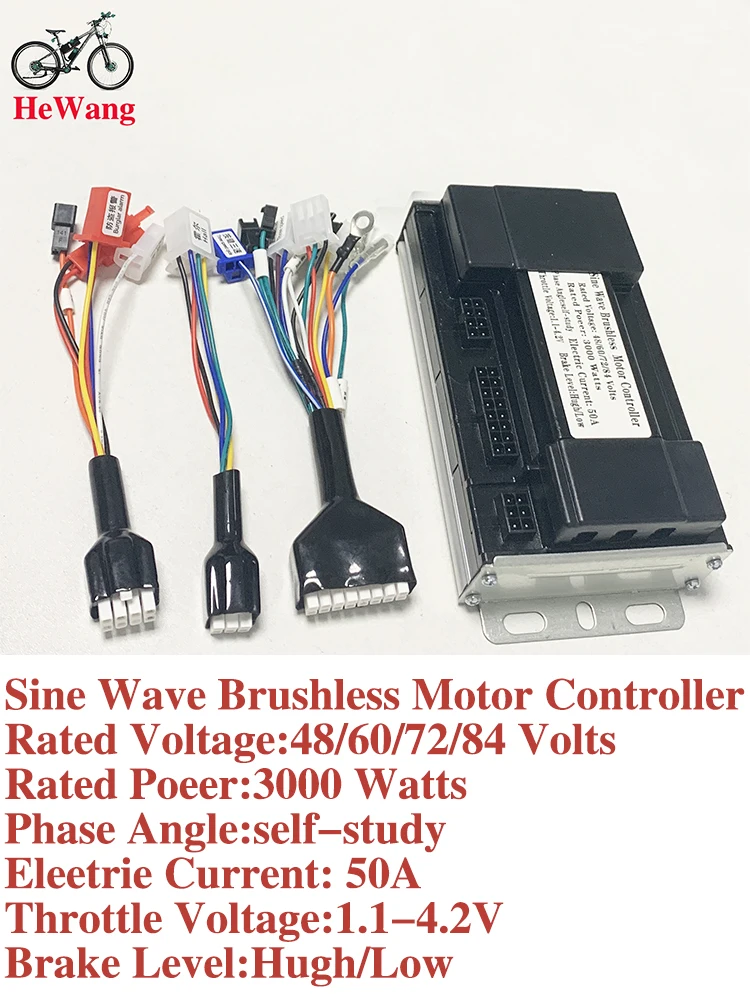

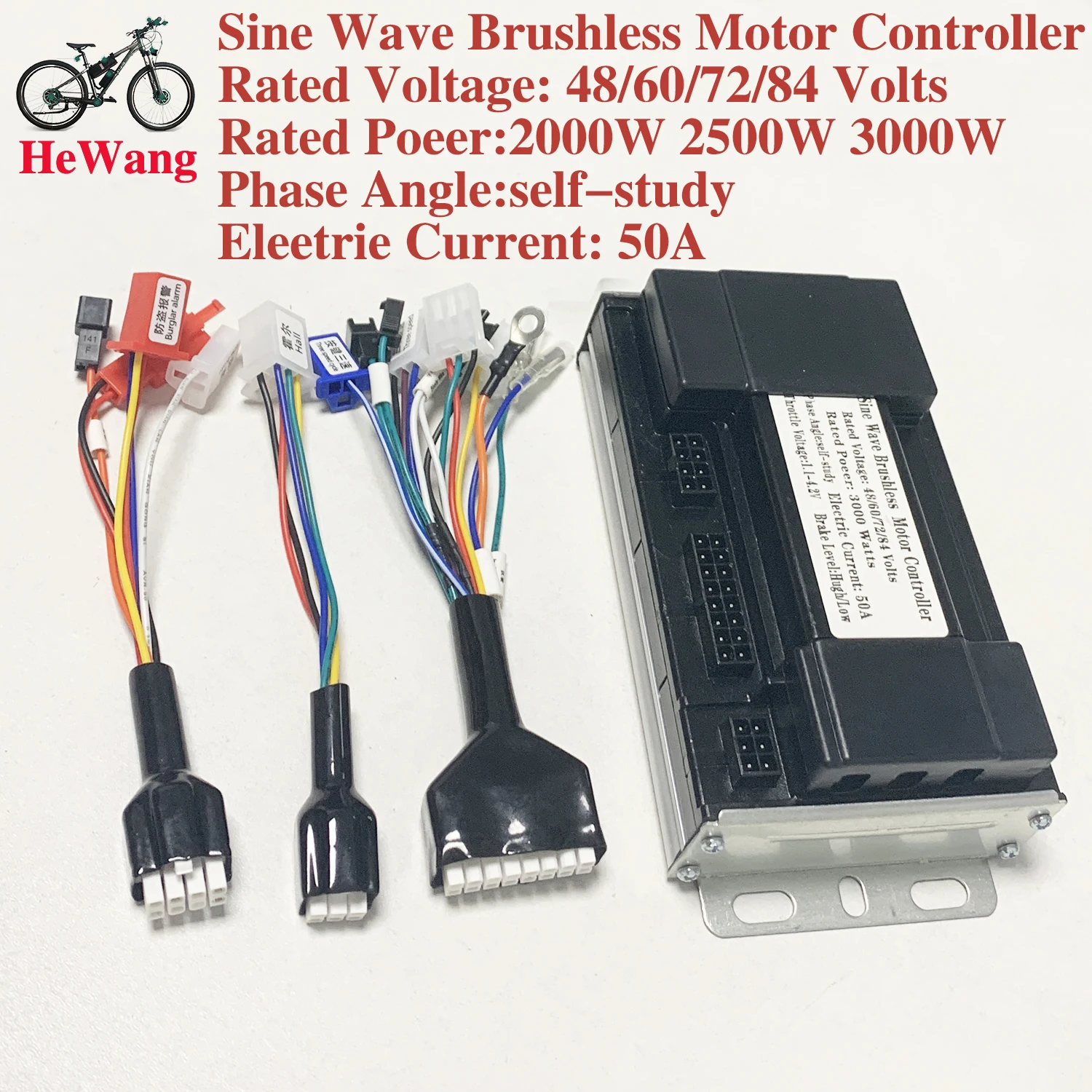

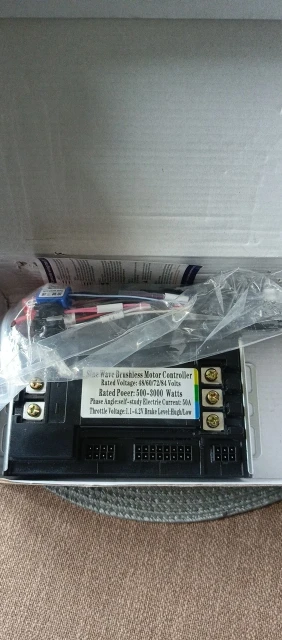

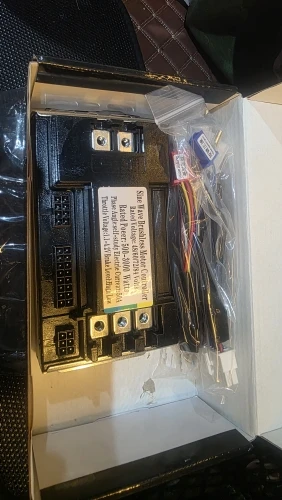

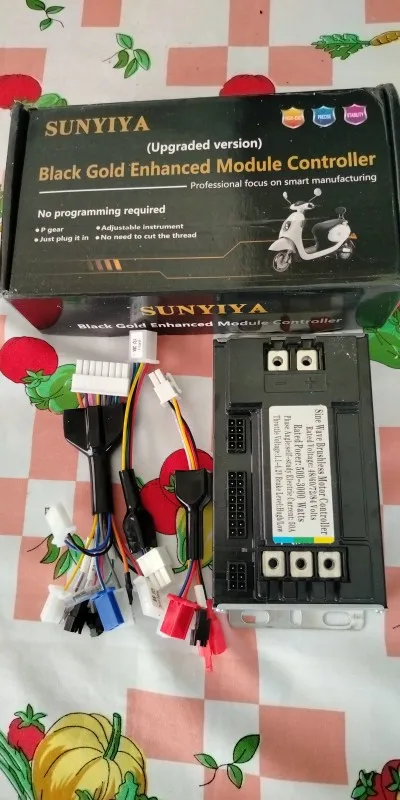

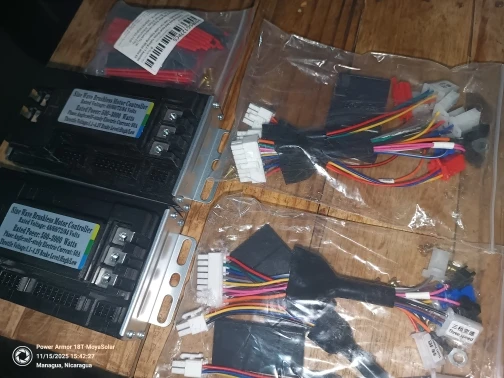

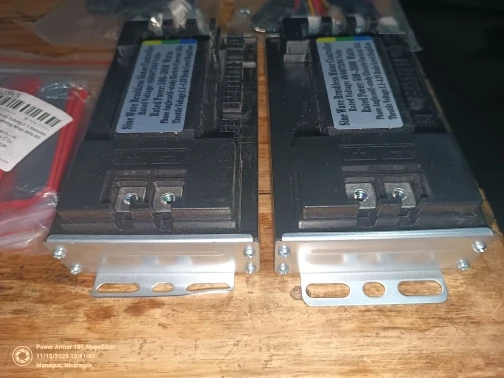

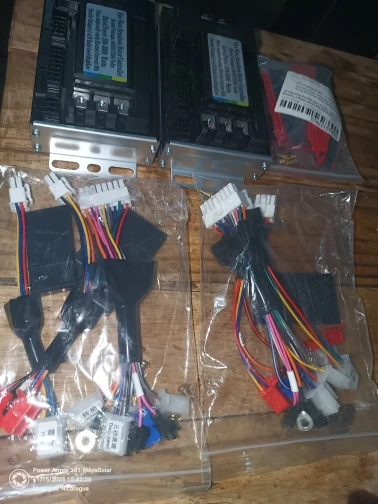

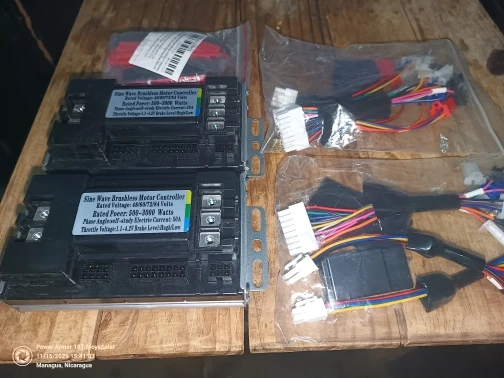

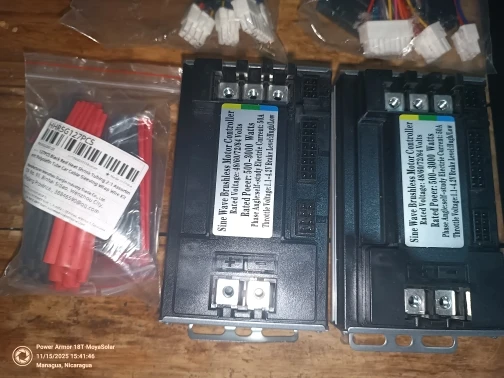

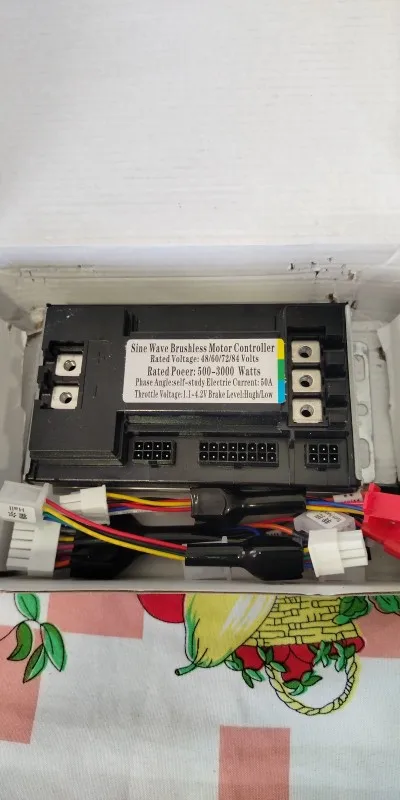

36/48/52/64/72/84V 사인파 50A 500W 1500W 2000W 3000W 3모드 브러시리스 모듈 컨트롤러 전기 자전거, 전동 스쿠터, 오토바이용

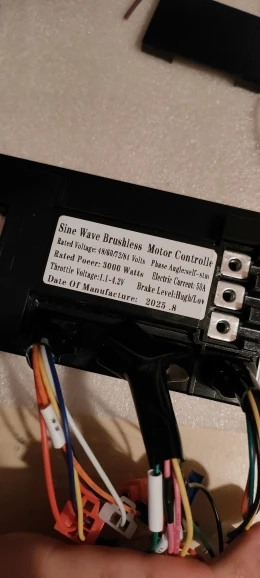

재질: 알루미늄 합금

작동 전압: 36V 48V 52V 60V 64V 72V 84V

정격 출력: 500-1500-2000-3000W

현재: 50A

크기: 18CM*9.5CM*5CM

MOS 튜브: SKST049N08

기능: 3단 변속, 3단 버튼, 도난 방지 경보, 스마트 크루즈, LCD 계기판, 포인터 계기판, 고전압 브레이크, 저전압 브레이크, P 기어 선택

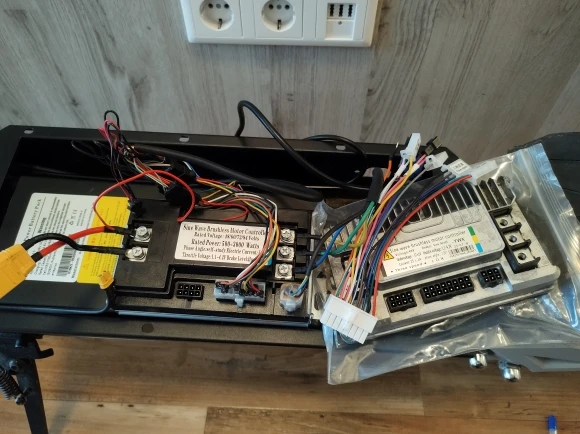

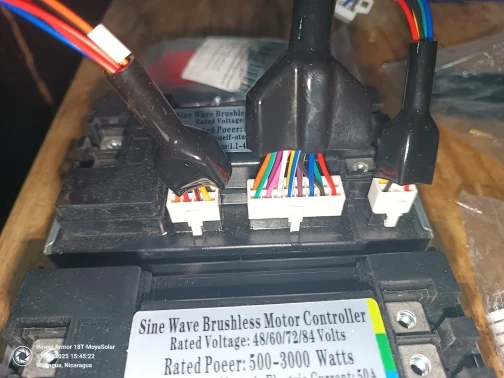

연결하는 방법?

1. 배터리를 연결하세요

2. 컨트롤러 스로틀 라인을 연결하고(색상별로), 전기 잠금 장치를 연결합니다.

(스로틀에 키 잠금 장치가 없는 경우 컨트롤러 키 잠금 장치를 단락시킬 수 있습니다)

3. 홀 라인을 연결합니다(홀 라인이 없는 모터인 경우 연결할 필요가 없습니다).

4. 두 개의 지능형 인식 라인을 도킹하면 휠이 앞으로 또는 뒤로 이동합니다.

(11.휠을 앞으로 움직이면 지능형 인식 라인이 분리됩니다.

2.1 바퀴가 후진할 경우, 지능형 인식 라인을 분리합니다. 지능형 인식 라인을 다시 도킹한 후, 바퀴가 전진할 경우, 자기 학습 라인을 분리합니다.

5. 필요에 따라 다른 기능을 연결할 수 있습니다. 1. 도난 경보 2. 크루즈 3. 저속 브레이크
4. 도난 방지 전원 공급 장치
5. 지침 계기선
6. 전원 코드 7. LCD 디스플레이
8. 하이트 브레이크 9. 턴 핸들 10. 스터디 와이어
11. 3단 속도 12. P 위치에 맞물림
13.3단 속도 사이클 연결용 P-파일
14. 홀 STEP.1 먼저 모터의 세 개의 전선을 연결합니다. (모터 전선에는 양극과 음극이 없으므로 마음대로 연결할 수 있습니다.)

모터의 굵은 노란색, 녹색, 파란색 세 가닥의 전선을 전기차의 모터 전선 세 가닥에 연결한 후, 뒷바퀴를 사용하여 저항이 있는지 느껴보세요. 저항이 없다면 두 번째 단계로 진행하세요. 저항이 있다면 모터의 세 가닥 전선이 제대로 연결되지 않았는지 확인하세요. (모터가 정상인지 확인하는 방법: 전기차의 모터 전선을 한 쌍씩 만져보세요. 저항이 있다면 모터가 정상임을 의미합니다. 힘이 느껴지지 않는다면 모터에 문제가 있음을 의미합니다.)

STEP.2 전원 공급 장치의 양극과 음극을 전기 도어 잠금 장치 와이어에 연결합니다.

컨트롤러의 전원선은 굵은 빨간색이 양극, 굵은 검은색이 음극이며, 가는 빨간색 선은 전동 도어 잠금선으로, 전원 공급 장치의 양극과 음극 및 전기 자동차의 전동 도어 잠금선과 연결할 수 있습니다! (전원 공급 장치의 양극과 음극을 반대로 연결하면 컨트롤러가 손상될 수 있으니 주의하세요. 전기 자동차에 전동 도어 잠금선이 없는 경우, 컨트롤러의 전동 도어 잠금선과 전원 공급 장치의 양극을 함께 단락시킬 수 있습니다.)

STEP.3 학습 와이어 연결

컨트롤러에 흰색 학습 와이어 한 쌍이 있습니다. 학습 와이어를 서로 연결한 후, 전원 키를 꽂고 전원을 켜서 모터가 자동으로 회전하는지 확인하세요. 모터가 정방향으로 회전하면 학습 와이어를 바로 뽑으세요. 모터가 역방향으로 회전하면 학습 와이어를 뽑았다가 다시 꽂아 정방향으로 회전하게 한 후, 학습 와이어를 뽑으면 학습이 완료됩니다. (이 단계가 완료되면 모터가 자동으로 회전하여 컨트롤러가 정상임을 증명하며, 회전하지 않으면 컨트롤러에 문제가 있음을 의미합니다.)

STEP.4 홀 와이어 연결

홀 와이어를 연결하세요. 홀 와이어는 한쪽 끝에 5개의 선이 있습니다. 참고: 홀 와이어에는 양극과 음극이 있습니다. 저희 컨트롤러의 홀 와이어 양극은 빨간색이고, 음극은 검은색입니다. 양극과 음극이 올바르게 연결되어 있다면, 나머지 3개의 선 색상은 상관없습니다. 저희 컨트롤러는 브러시리스 컨트롤러로, 홀 와이어를 사용하거나 사용하지 않고도 작동할 수 있습니다. 하지만 전기차 모터의 홀 와이어가 손상되면 다음과 같은 상황이 발생할 수 있습니다: 1. 차량이 출발 시 흔들리고 약해지지만, 주행 중에는 정상적으로 작동합니다. 2. 도난 방지 알람은 작동하지만, 모터 잠금 기능은 사용할 수 없습니다. 3

STEP.5 스로틀 와이어를 연결합니다.

스로틀 와이어를 찾아 제어하세요. 빨간색, 초록색, 검은색이 있으며, 빨간색은 스로틀의 양극, 검은색은 스로틀의 음극, 초록색은 스로틀의 신호선입니다. 그런 다음 전기차에서 스로틀 와이어를 찾아보세요. 전기차의 스로틀 와이어는 반드시 스로틀에서 나오는 것이어야 합니다. 필요하다면 스로틀을 분해하여 전기차의 스로틀 커넥터를 식별할 수 있습니다. 스로틀 커넥터를 연결한 후 스로틀을 돌려 모터가 회전하는지 확인하세요. 이때 스로틀을 돌려도 반응이 없을 경우:

스로틀의 양극과 음극이 올바르게 연결되지 않았습니다.

2. 스로틀이 고장 났으니, 스로틀만 교체하면 됩니다. (멀티미터를 가지고 있는 분들은 멀티미터를 사용하여 스로틀 신호선에 전압 출력이 있는지 확인할 수 있습니다. 멀티미터를 전압 출력 상태로 설정한 후, 빨간색 바늘을 스로틀의 녹색 신호선에 연결하고, 검은색 바늘을 스로틀의 검은색 접지선에 연결하여 0-5V 전압이 나오는지 확인하세요. 전압이 나오지 않으면 스로틀이 고장 났다는 것을 의미합니다. 반드시 컨트롤러와 스로틀을 연결하고 전원을 켠 상태에서 테스트해야 합니다. 그렇지 않으면 작동하지 않을 수 있습니다.)

STEP.6 고전압 및 저전압 배터리 브레이크 배선 연결

1.컨트롤러에는 노란색 고전압 배터리 브레이크 와이어 1개와 흰색 및 검정색 저전압 배터리 브레이크 와이어가 모두 있습니다.고전압 브레이크와 저전압 브레이크는 브레이크 전압으로 구분됩니다.브레이크 전압이 5V보다 높으면 고전압 브레이크를 사용하고, 브레이크 전압이 5V보다 낮으면 저전압 브레이크를 사용하십시오.고전압 배터리 및 저전압 배터리 브레이크의 효과는 브레이크 전원을 차단하는 것입니다.먼저 브레이크 핸들에서 나오는 전선의 수를 확인하세요. 높은 배터리 브레이크용으로 하나, 낮은 배터리 브레이크용으로 두 개입니다.만약 차량에 회전식 브레이크가 장착되어 있다면, 흰색 및 검은색 저전압 배터리 브레이크 선을 뽑아 회전 핸들 와이어와 함께 연결하여 브레이크 전원 차단 효과를 얻어야 합니다.2.EABS 전자 브레이크는 컨트롤러 프로그램에 내장되어 있으므로 브레이크 전원이 차단되는 한 전자 브레이크 효과가 생성됩니다.전자 브레이크는 브레이크 전원이 차단되는 경우입니다.모터는 브레이크를 위해 역방향 힘을 생성합니다.때때로 "딸깍" 소리가 나지만 모터에는 아무런 영향을 미치지 않습니다.자유롭게 사용해 주세요.

STEP.7 악기 케이블을 연결합니다.

계기 케이블은 얇은 녹색 단일 케이블로, 포인터 계기에 적합합니다. LCD 계기인 경우, 호환되지 않을 수 있으니 신중히 선택해 주시기 바랍니다.

STEP.8 크루즈 라인 연결

크루즈는 자동 크루즈(크루즈 라인을 연결하기만 하면 됨)와 버튼 크루즈(버튼에서 크루즈 라인까지 두 개의 라인을 연결하기만 하면 됨)로 나눌 수 있습니다.

STEP.9 도난방지 알람 기능 연결

도난 방지 기능 라인은 두 가지 그룹의 라인으로 구성되어 있습니다: 도난 방지 전원 라인과 도난 방지 신호 라인입니다. 그중 도난 방지 전원 라인의 빨간색과 검은색 라인은 각각 배터리의 양극과 음극을 나타내며, 도난 방지 신호 라인의 빨간색 라인은 전자 도어 잠금 라인, 노란색 라인은 휠 신호 라인, 파란색 라인은 도난 방지 신호 라인입니다. 서로 다른 유형의 라인을 잘못 연결하지 않도록 주의하세요!
