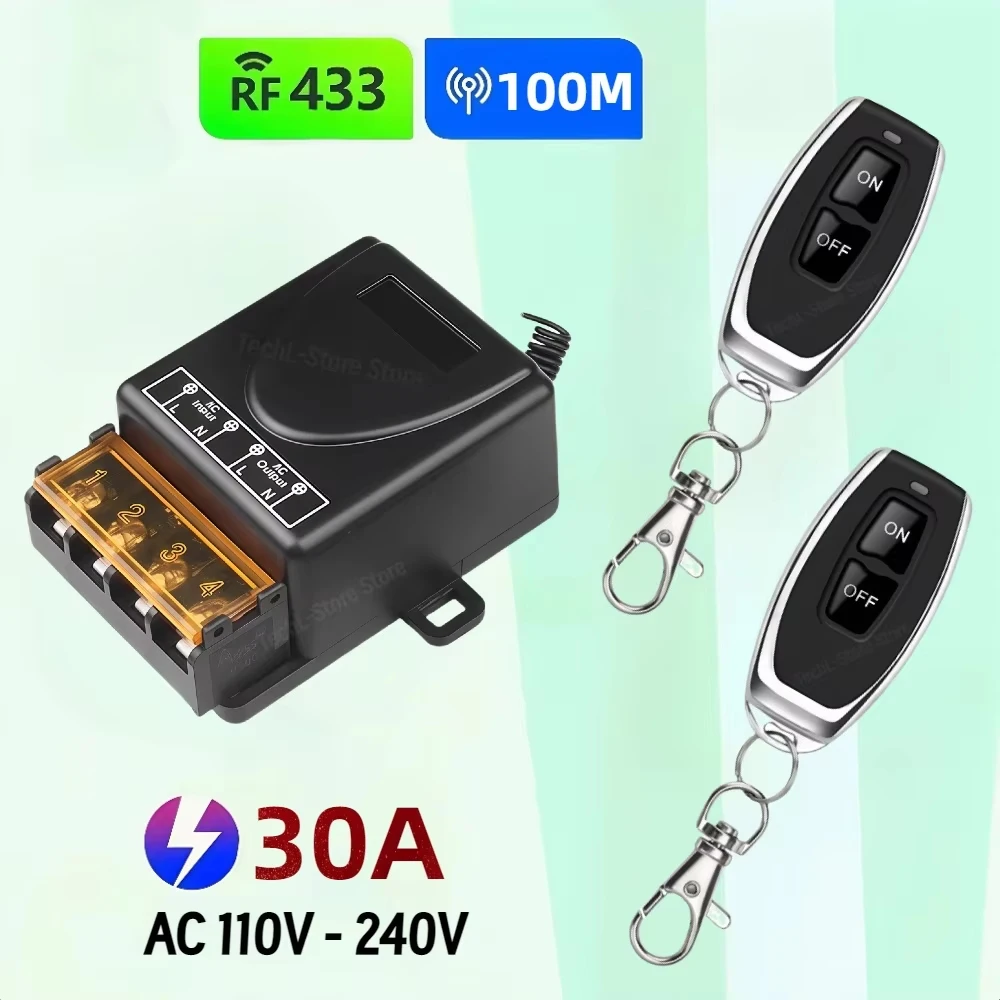

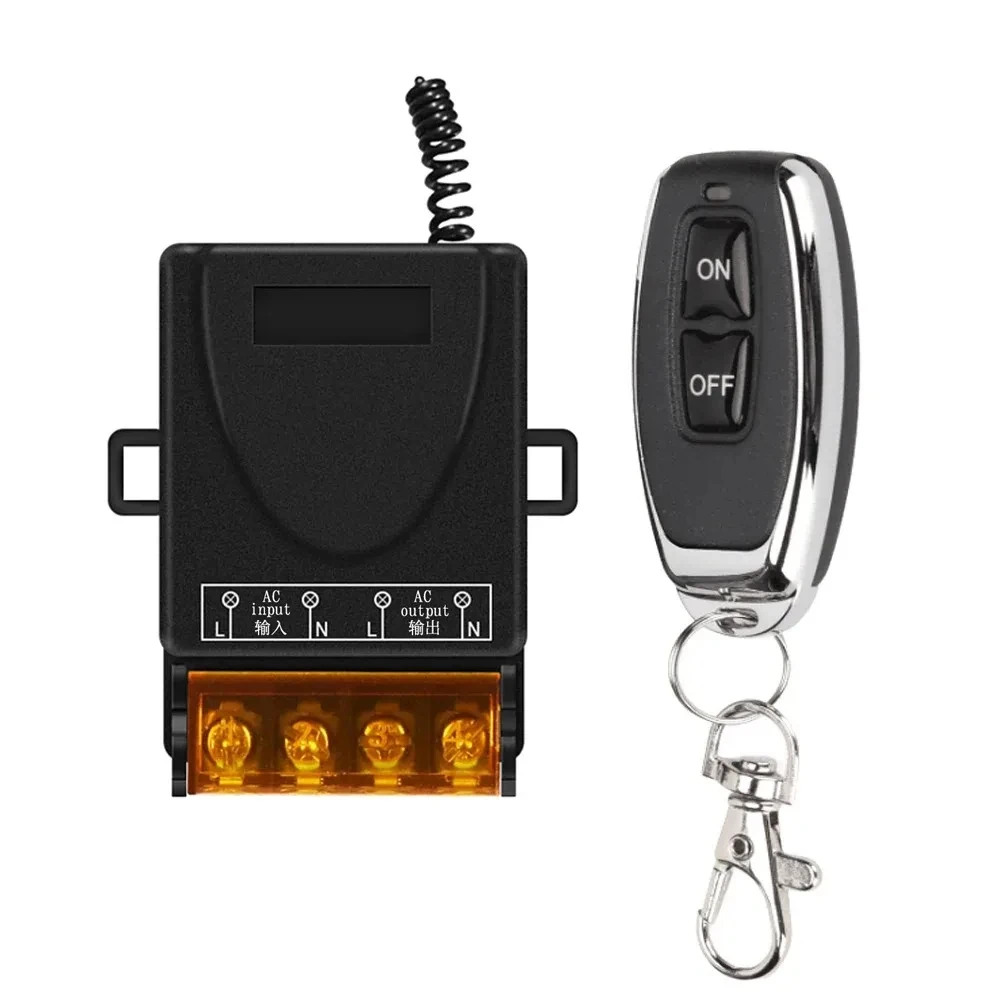

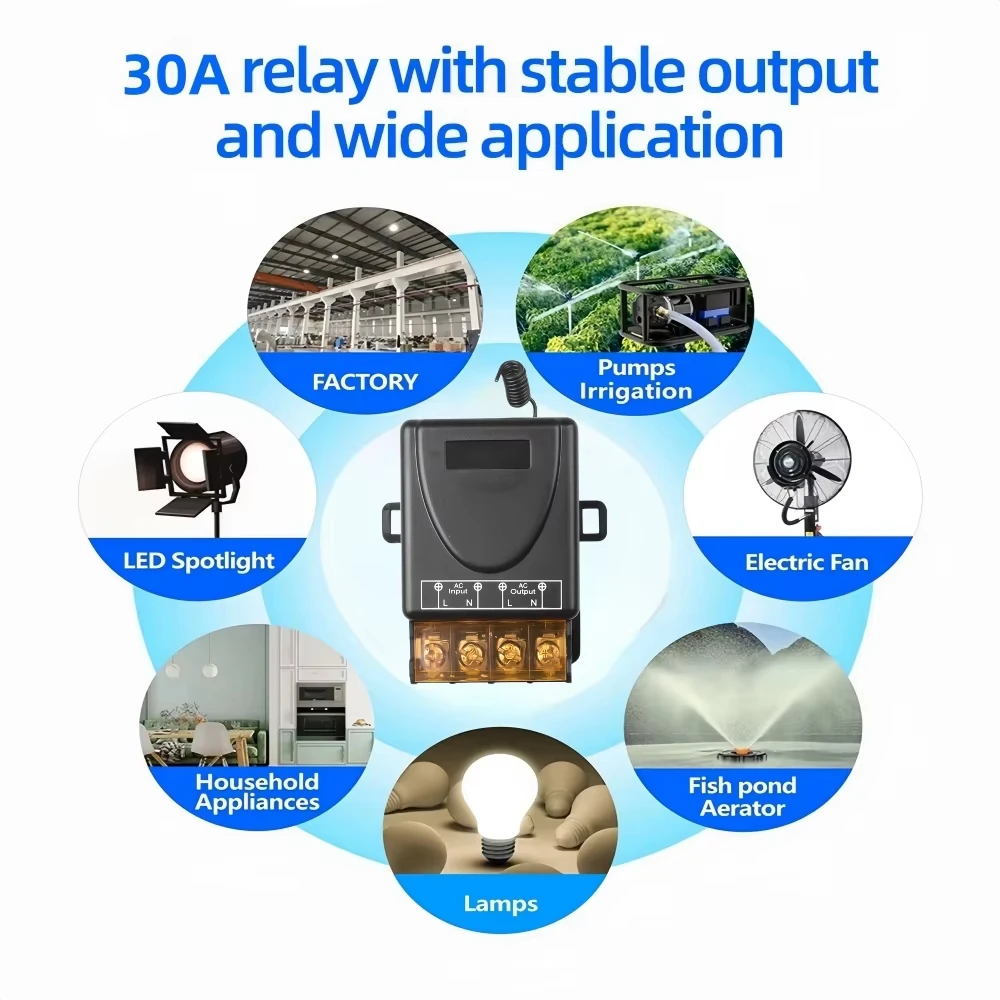

AC 220V 30A 릴레이 범용 리모컨 스위치 433mhz 무선 스위치 및 조명 램프 워터 펌프 도어용 온오프 송신기

사양:

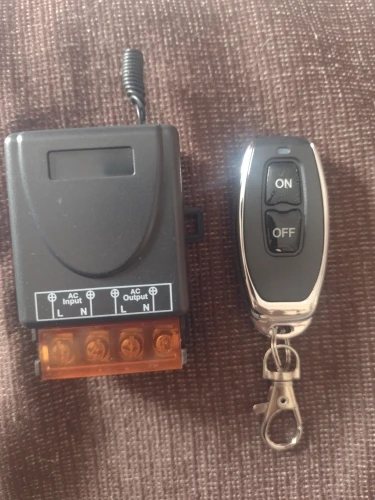

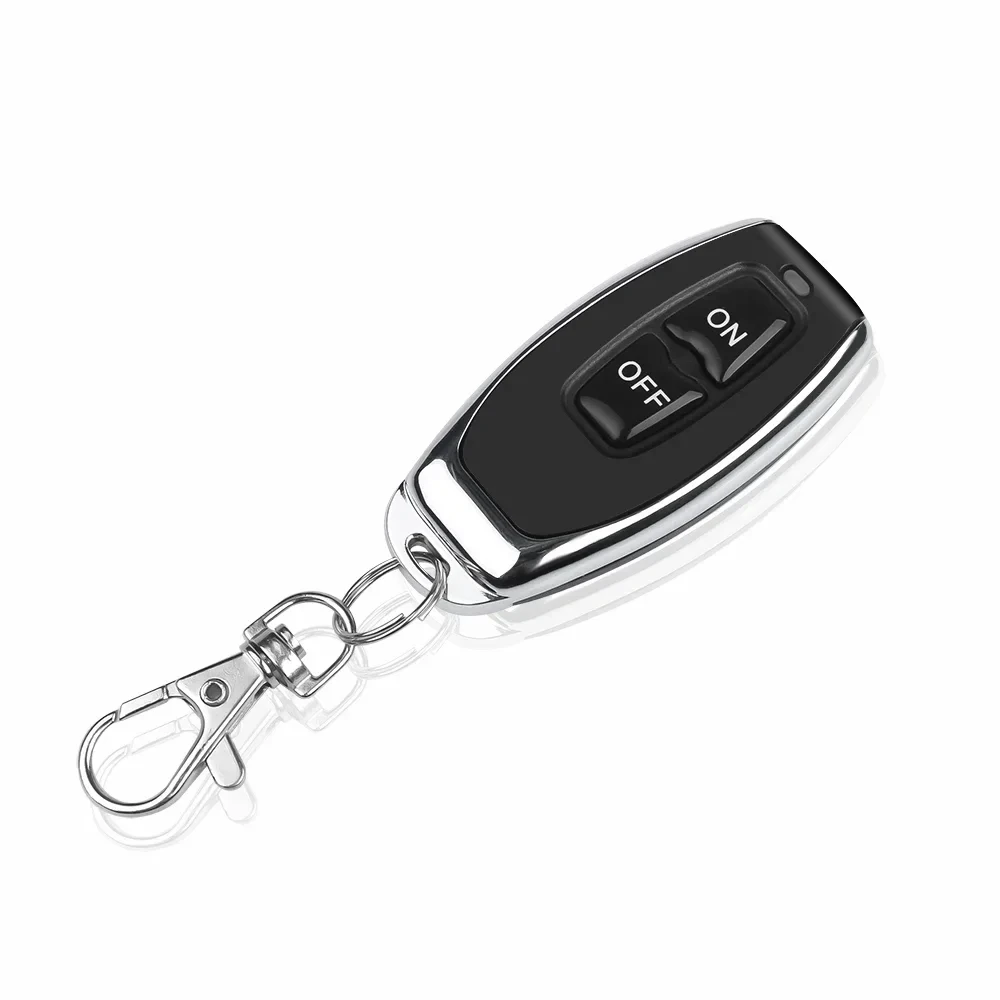

리모컨 송신기

작동 전압: DC12V(23A/12V 배터리 x1)

송신 주파수: 433MHz

인코딩 유형: 고정 코드

수신기 감도: > -105dB

전송 거리: 100M (개방된 공간)

크기: 약 55*28*10mm

수신 보드

작동 전압: AC 110V - 240V

출력 전압 = 동작 전압

작동 주파수: 433MHz(리모컨과 동일)

인코딩 유형: 학습 코드(이 수신기용으로 추가 315MHz 리모컨을 구입할 수 있음)

릴레이의 정격 접점 전류: 15A/240VAC, 15A/110VAC (참고: 릴레이에 30A 240VAC로 표시되어 있지만, 이는 참고용입니다.)30A는 부하의 피크 전류를 위한 것입니다.부하의 정격 전류는 15A 미만이어야 합니다.

상자 크기: 약 65 x 45 x 28mm

지침:

1.조그: 리모컨은 버튼으로 제어됩니다.버튼을 누르면 릴레이가 닫히고, 버튼을 놓으면 릴레이가 연결 해제됩니다.

2.자동 잠금: 리모콘은 버튼으로 제어됩니다.버튼을 한 번 누르면 릴레이가 작동되고, 다시 누르면 연결이 해제됩니다.

3.인터록: 리모콘은 두 개의 버튼으로 제어됩니다.릴레이를 닫으려면 A 버튼을 누르고, 연결을 끊으려면 B 버튼을 누르세요.

4.지연: 페어링이 성공한 후 릴레이는 5초/10초/15초/20초 후에 자동으로 연결이 끊어집니다.

코딩 배우기

1.조그 학습 방법:

컨트롤러의 학습 버튼을 한 번 누르면 표시등이 빠르게 깜박이고 학습 상태가 되며, 학습하려는 리모컨의 아무 버튼이나 눌러 코드를 보냅니다.이때 표시등이 3번 깜박인 후 꺼지며 코드 매칭이 완료됩니다.

2.자가 잠금 학습 방법:

컨트롤러 학습 버튼을 두 번 누르면 학습 상태에서 표시등이 빠르게 두 번 깜박이고 리모콘에서 학습하려는 버튼을 눌러 코드를 보냅니다.이때 표시등이 3번 깜박인 후 꺼지며 코드 매칭이 완료됩니다.

3.상호 연계 학습 방법:

컨트롤러 학습 버튼을 세 번 누르세요. 학습 상태에서 표시등이 세 번 빠르게 깜빡입니다. 이때 리모컨 A 버튼을 누르면 표시등이 세 번 깜빡이고, 리모컨 B 버튼을 다시 누르면 표시등이 세 번 깜빡인 후 꺼집니다. 코드 매칭이 완료되었습니다.

4.5초 지연 학습 방법:

컨트롤러 학습 버튼을 4번 누르세요. 표시등이 4번 깜빡인 후 리모컨을 눌러 코드를 전송하세요. 수신기 표시등이 3번 깜빡이면 학습이 완료된 것입니다. 그 다음 리모컨을 눌러 코드를 전송하면 릴레이가 5초 후에 자동으로 연결 해제됩니다.

5.10초 지연 학습 방법:

컨트롤러 학습 버튼을 5번 누르면 표시등이 5번 깜박이고 리모콘을 눌러 코드를 보냅니다. 수신기 표시등이 3번 깜박인 다음 학습이 성공한 다음 리모콘을 눌러 코드를 보내면 릴레이가 10초 후에 자동으로 연결이 끊어집니다.

6.15초 지연 학습 방법:

컨트롤러 학습 버튼을 6번 누르세요. 표시등이 6번 깜빡인 후 리모컨을 눌러 코드를 전송하세요. 수신기 표시등이 3번 깜빡이면 학습이 완료된 것입니다. 그 다음 리모컨을 눌러 코드를 전송하면 릴레이가 15초 후에 자동으로 연결 해제됩니다.

7.20초 지연 학습 방식

컨트롤러 학습 버튼을 7번 누르세요. 표시등이 7번 깜빡인 후 리모컨을 눌러 코드를 전송하세요. 수신기 표시등이 3번 깜빡이면 학습이 완료된 것입니다. 그 다음 리모컨을 눌러 코드를 전송하면 릴레이가 20초 동안 닫힌 후 자동으로 꺼집니다.

데이터 지우기:

학습 버튼을 8초 동안 누르고 있으면 표시등이 한 번 깜박이고 수신기 표시등이 6번 빠르게 깜박일 때까지 표시등이 깜박이고 코드 삭제가 성공합니다.
