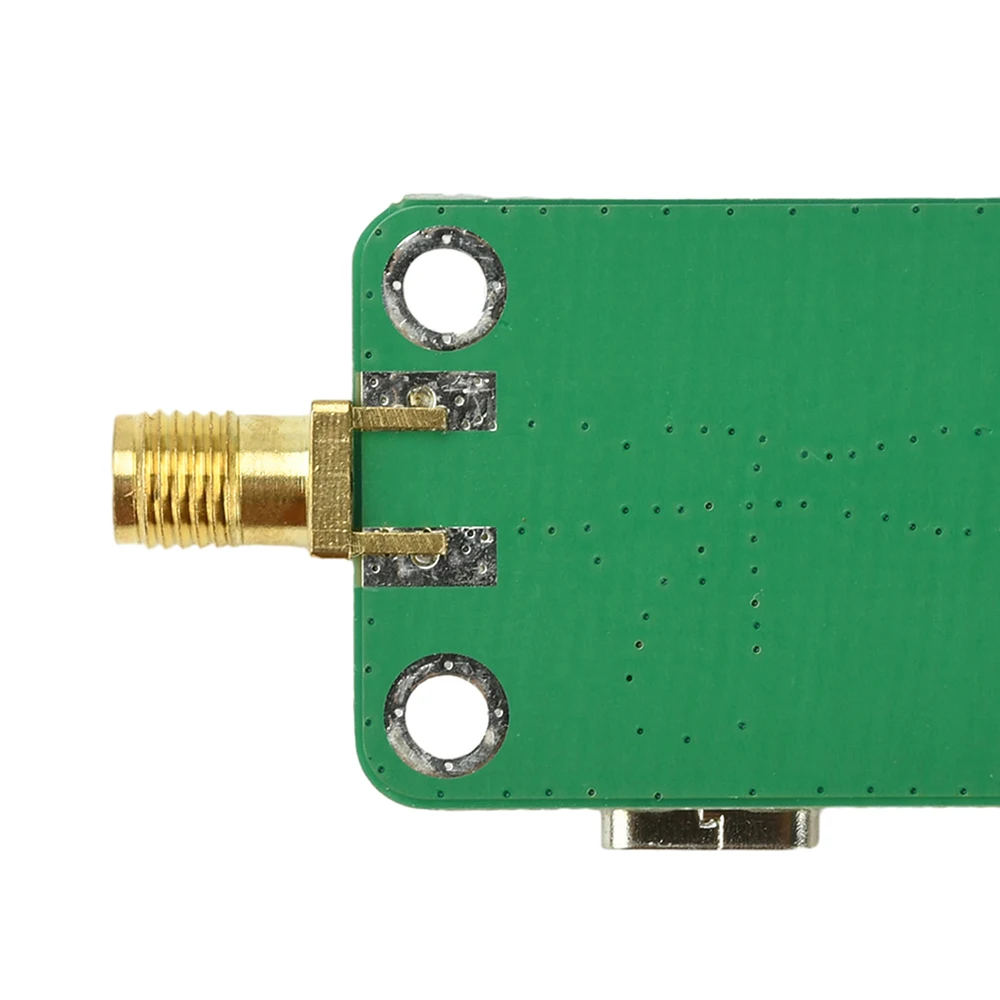

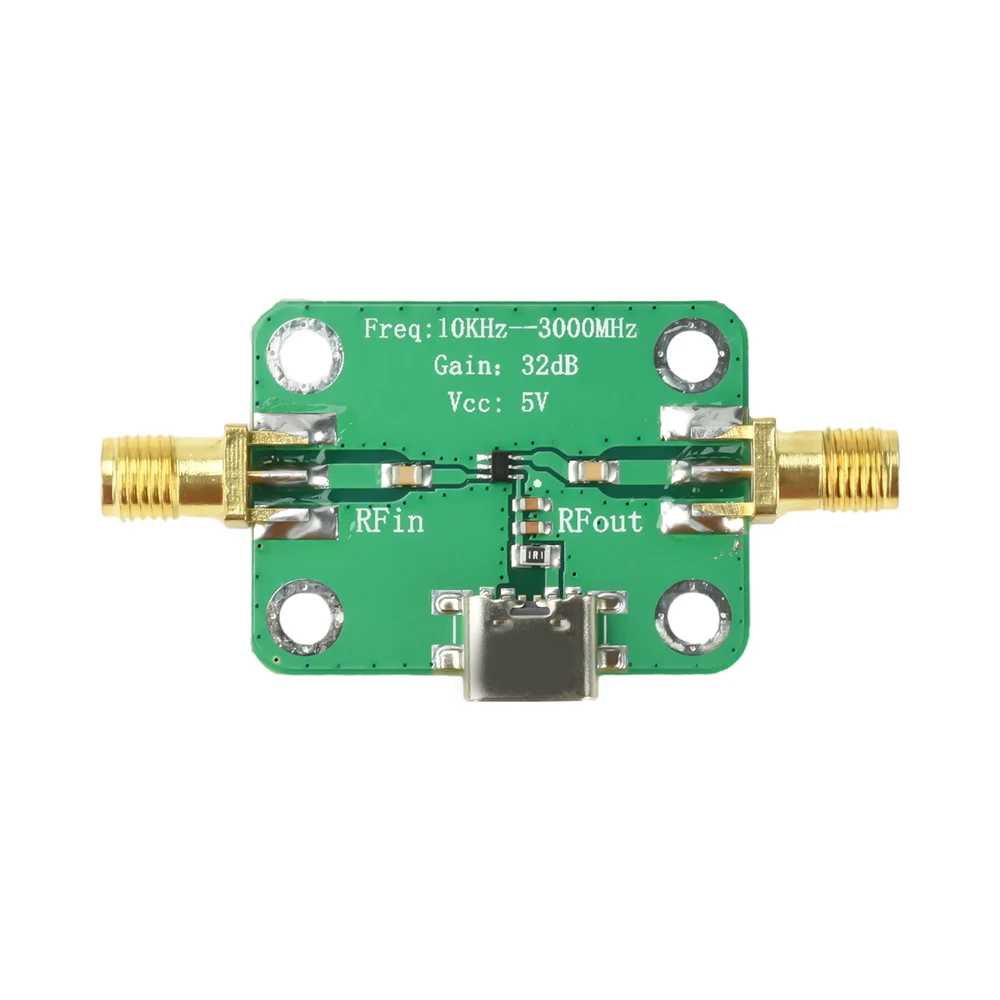

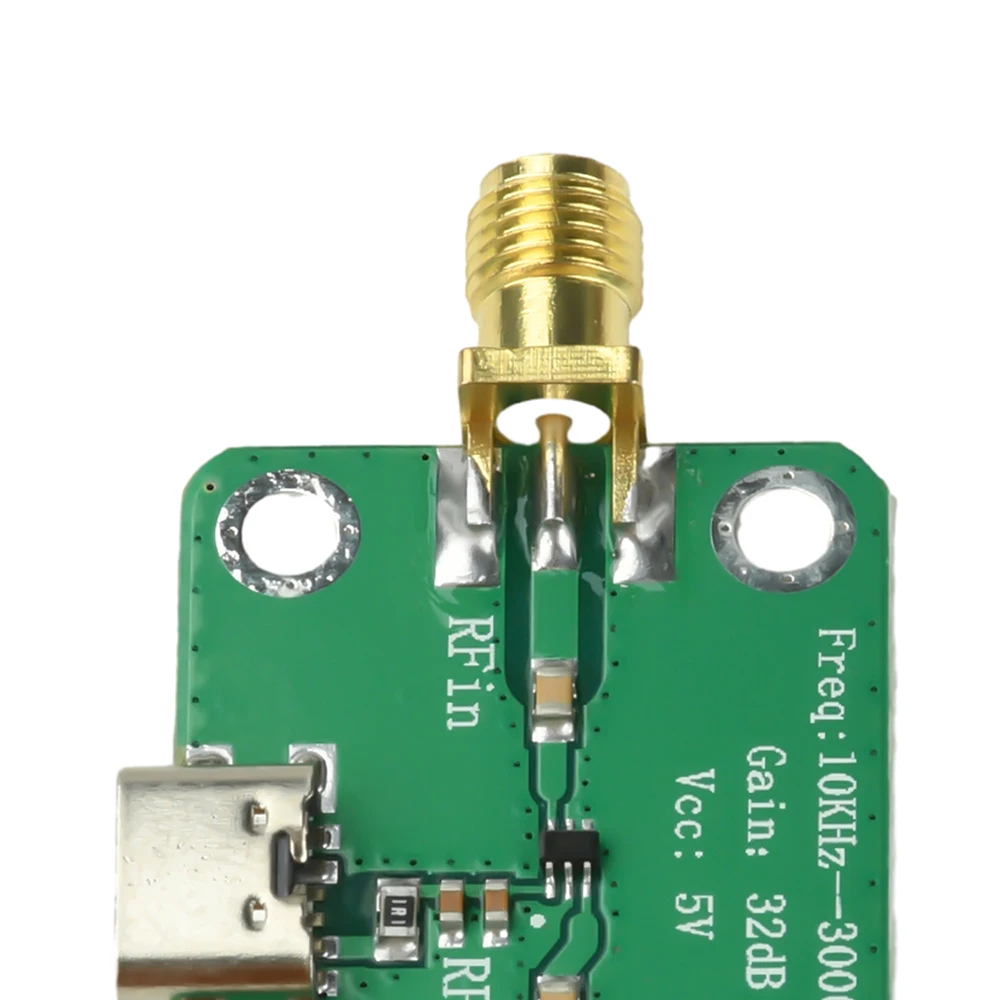

신제품 10KHz-3GHz RF 광대역 증폭기 이득 32dB 저잡음 증폭기 LNA 보드 모듈 DC 5-12V 50Ω FM HF VHF UHF 라디오 신호용

제품 특징:

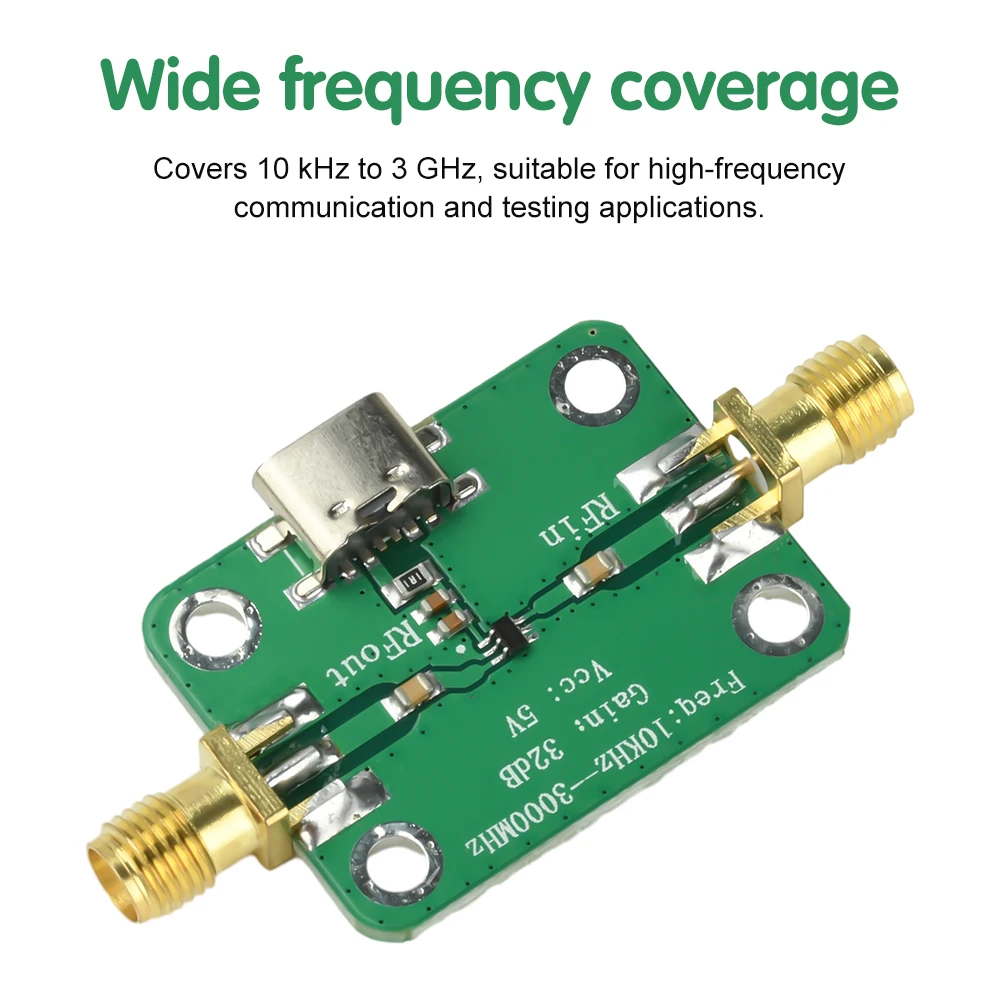

1. 10kHz에서 3GHz까지의 넓은 주파수 범위를 지원하여 고주파 통신 및 테스트 환경에 적합합니다.

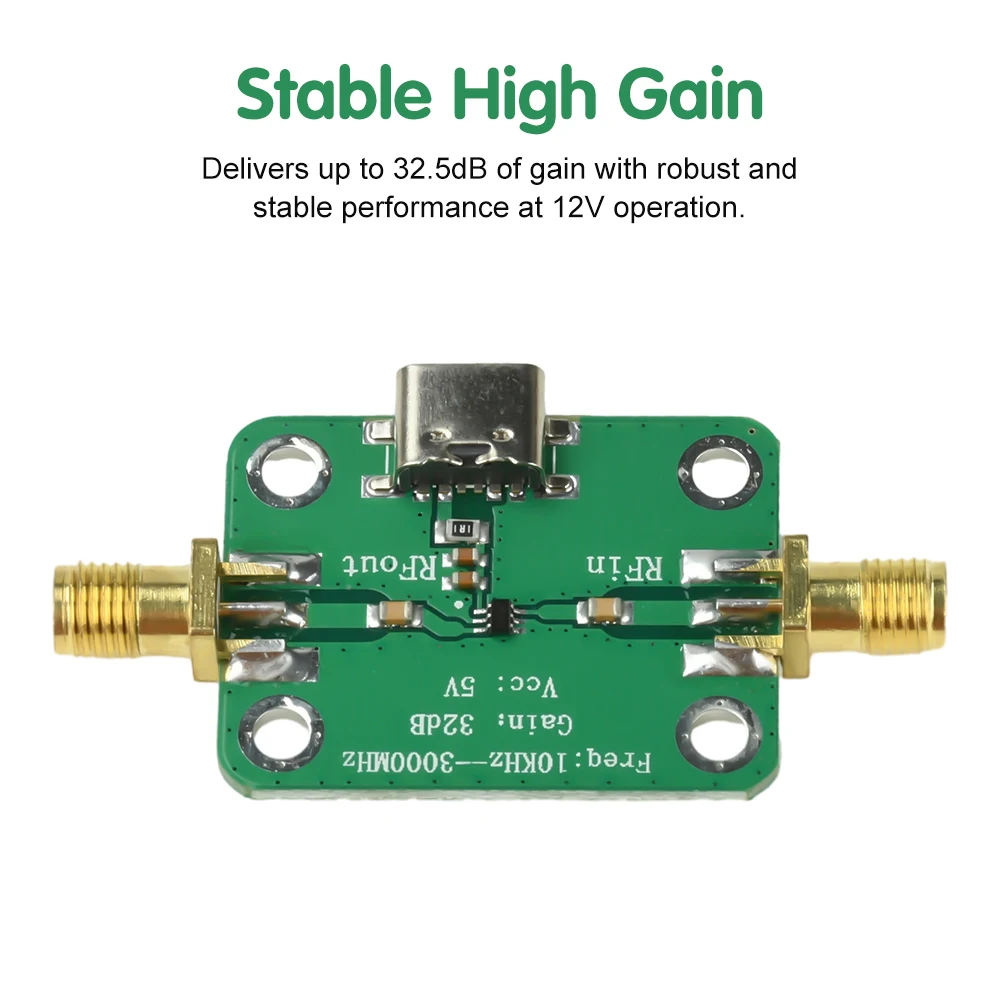

2. 최대 32.5dB의 이득을 제공하며, 12V 전원에서 견고하고 안정적인 성능을 발휘합니다.

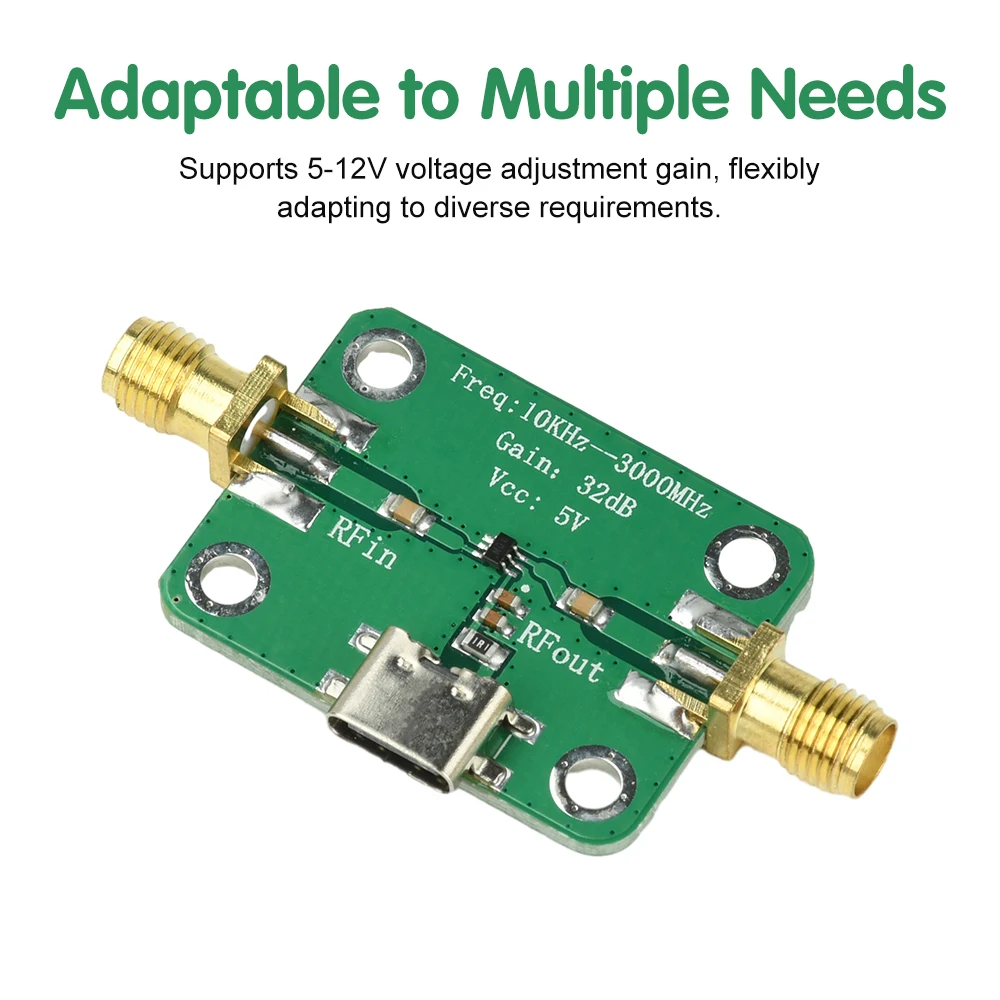

3. 다양한 요구 사항에 유연하게 대응할 수 있도록 5-12V 전압 조정을 지원합니다.

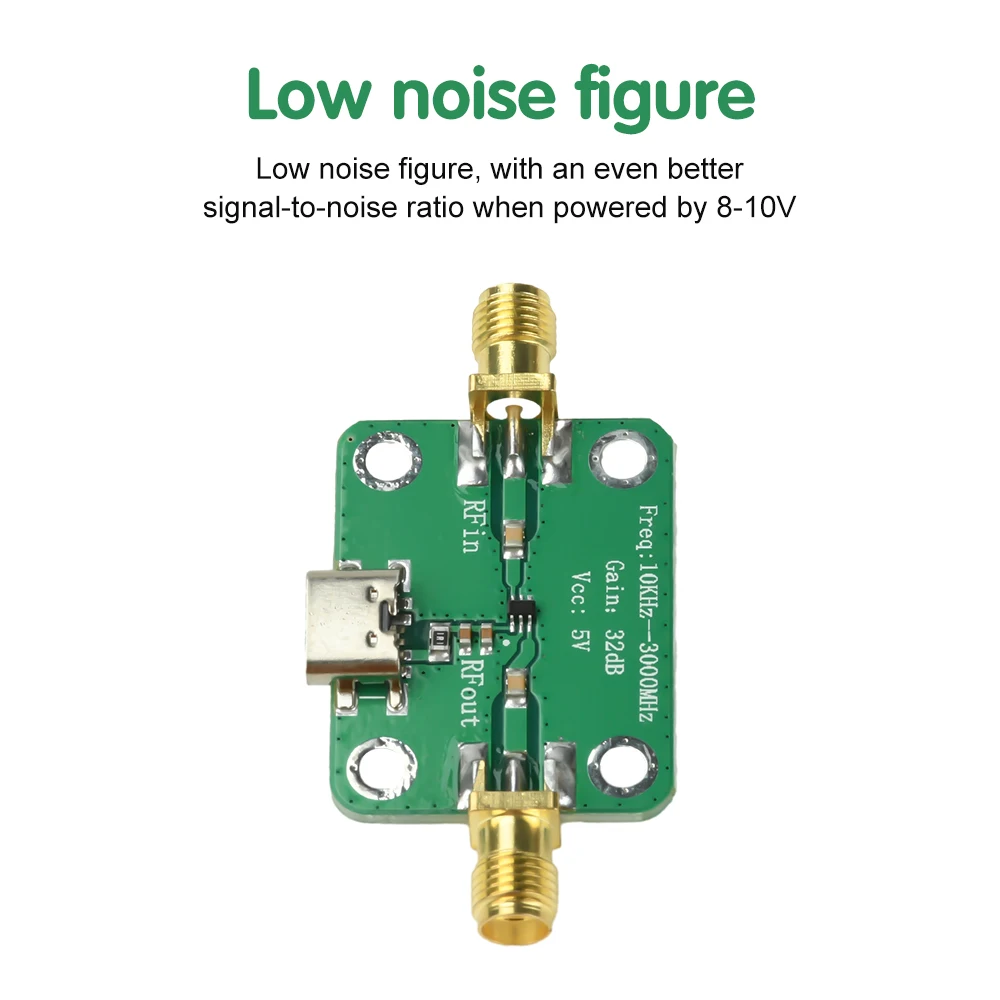

4. 8-10V 전원에서 향상된 신호 대 잡음비를 갖춘 낮은 잡음 지수.

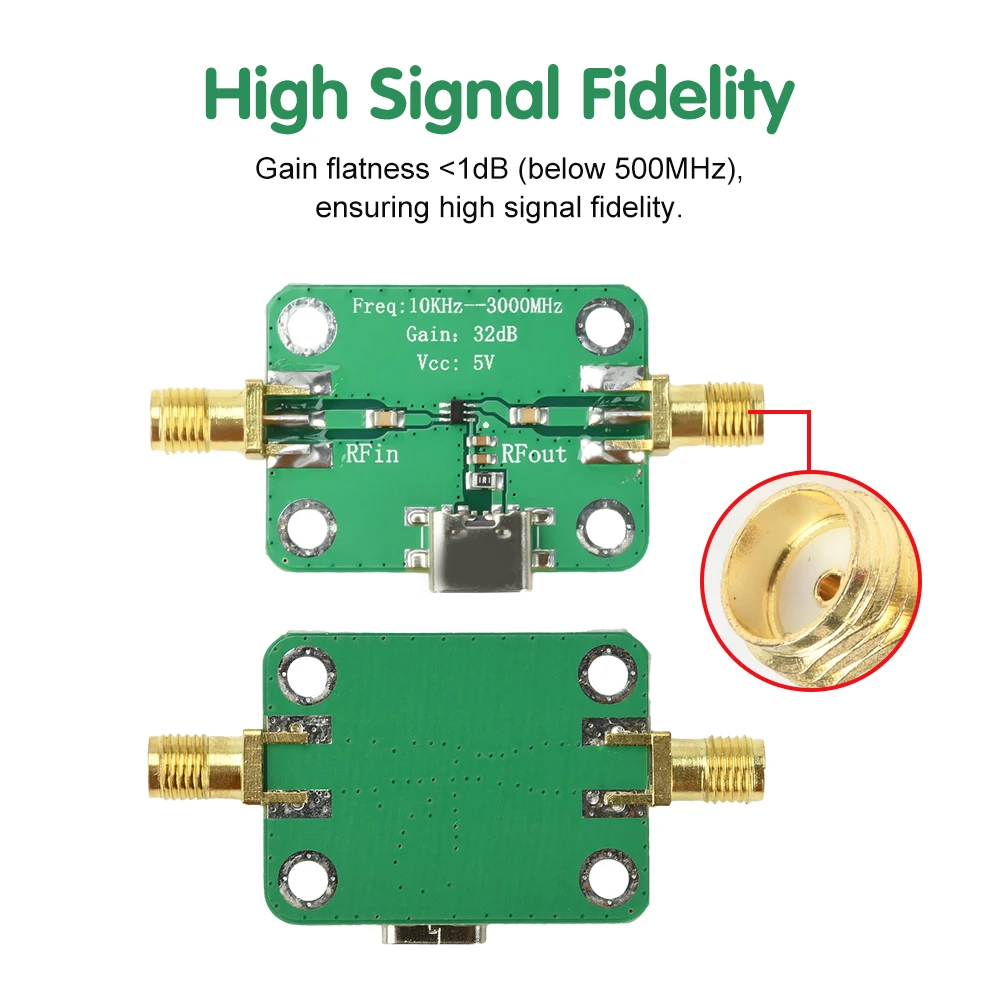

5. 평탄도 <1dB (<500MHz)는 높은 신호 충실도를 보장합니다.

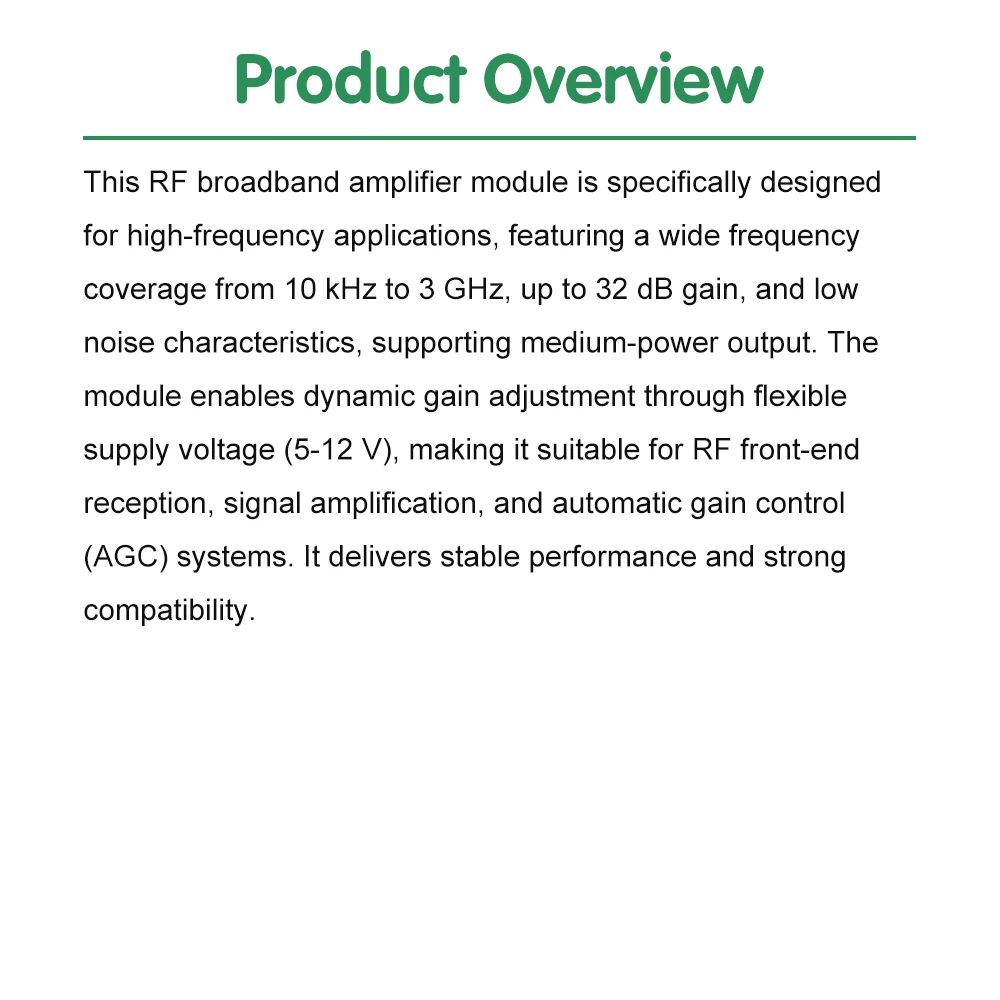

제품 개요

이 RF 광대역 증폭기 모듈은 고주파 응용 분야를 위해 특별히 설계되었으며, 10kHz에서 3GHz까지의 광대역 커버리지, 최대 32dB의 이득, 낮은 노이즈 특성을 제공하며 중간 출력 전력을 지원합니다. 이 모듈은 유연한 전원 전압(5-12V)을 통해 동적 이득 조정이 가능하여 RF 프론트엔드 수신, 신호 증폭, 자동 이득 제어(AGC) 시스템에 적합하며 안정적인 성능과 강력한 호환성을 제공합니다.

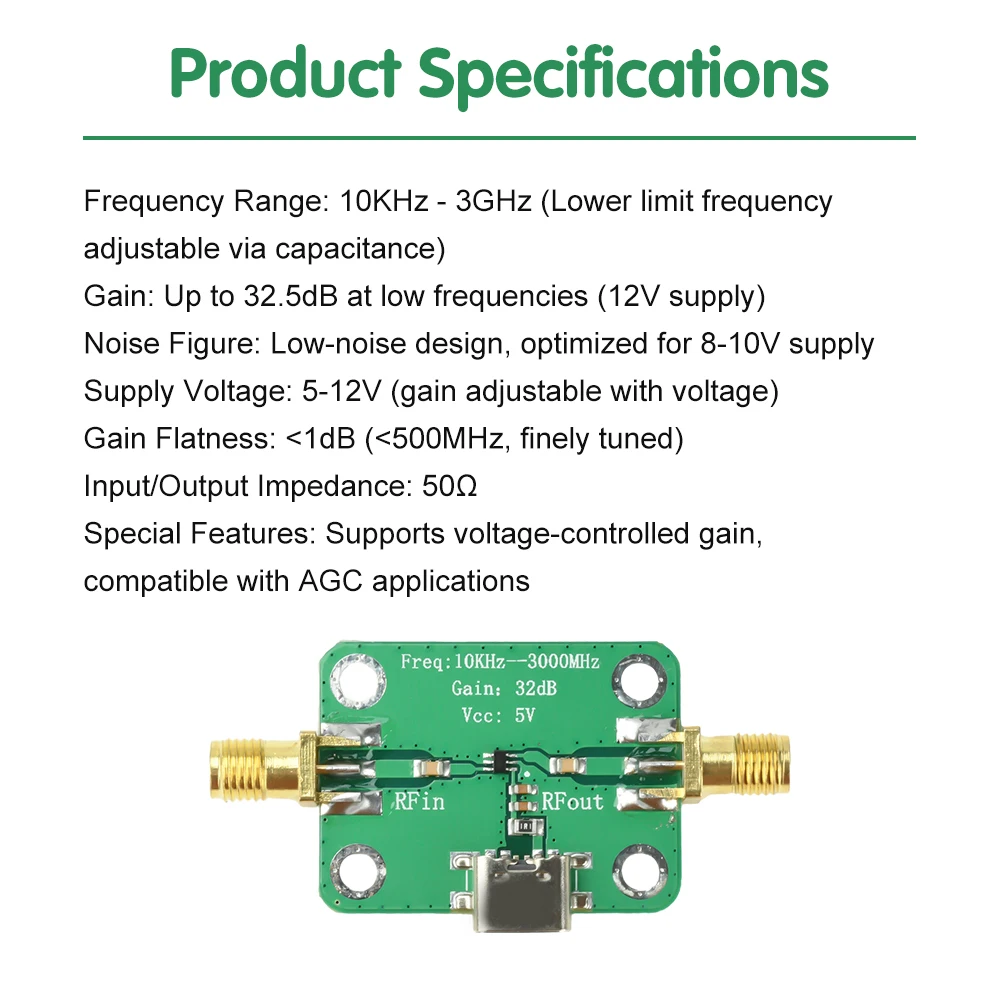

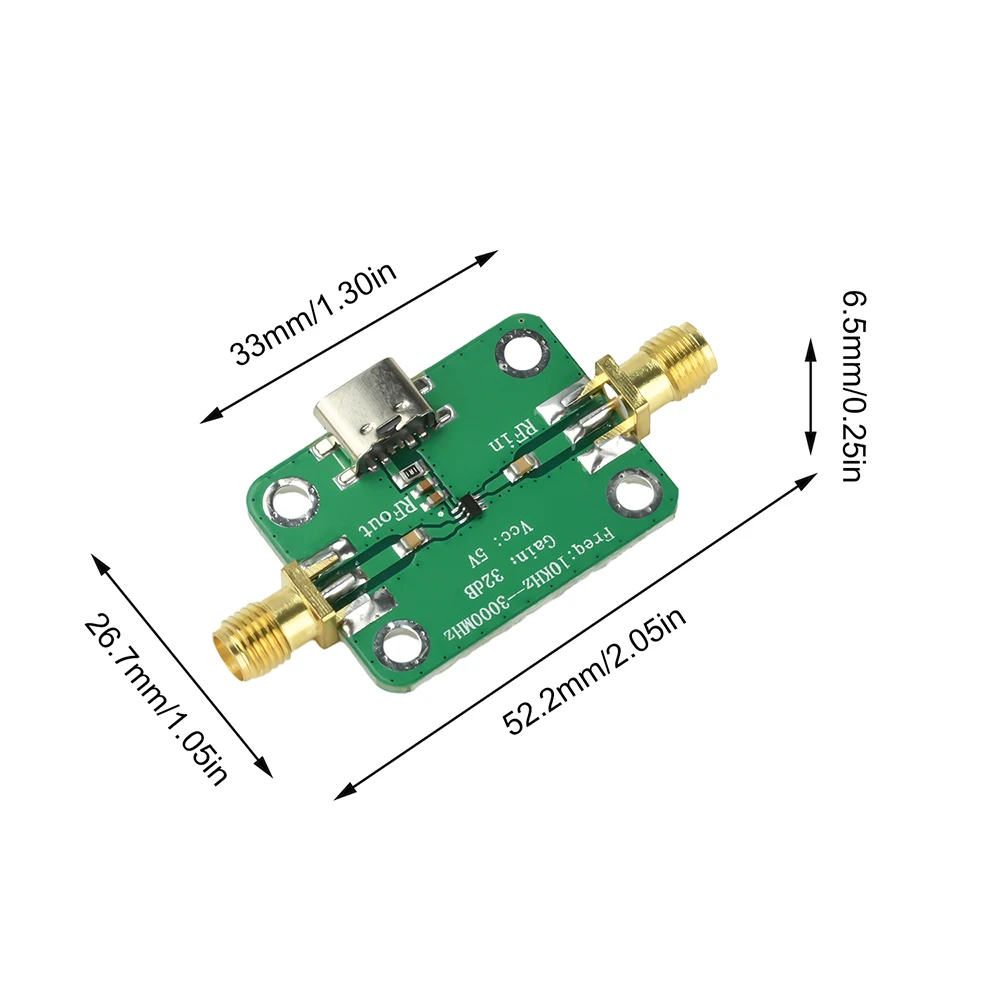

핵심 파라미터

주파수 범위: 10kHz - 3GHz (하한은 커패시터를 통해 조정 가능)

이득: 저주파수에서 최대 32.5dB (12V 전원 공급 시)

잡음 지수: 8-10V 전원에서 최적화된 저소음 설계

공급 전압: 5-12V(전압에 따라 게인 조정 가능)

이득 평탄도: <1dB (<500MHz, 미세 조정)

입출력 임피던스: 50Ω

특징: 전압 제어 이득 지원, AGC 애플리케이션과 호환 가능

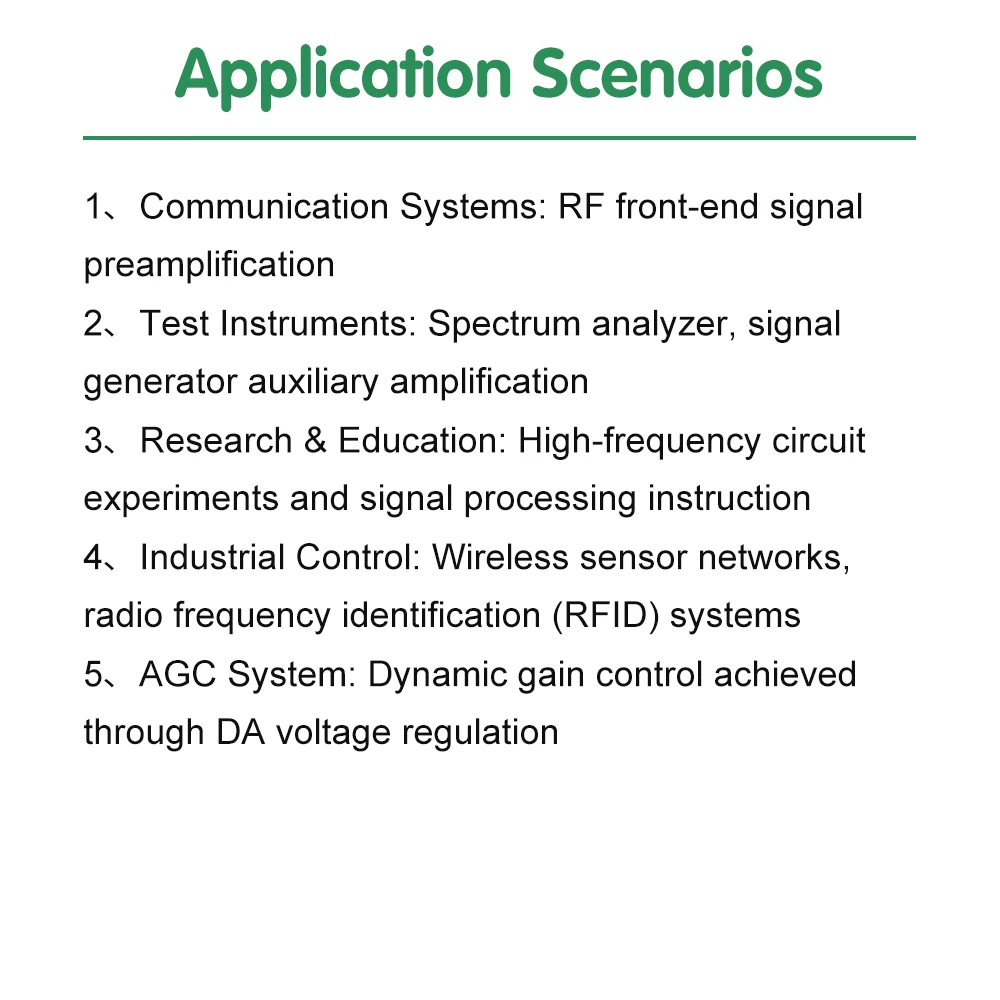

적용 시나리오

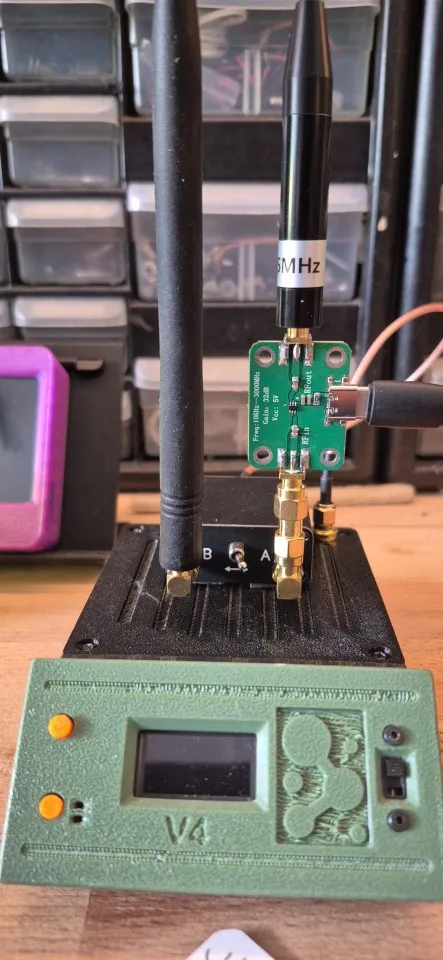

통신 시스템: RF 프런트엔드 신호 사전 증폭

테스트 장비: 스펙트럼 분석기 및 신호 발생기용 보조 증폭기

연구 및 교육: 고주파 회로 실험 및 신호 처리 교육

산업 제어: 무선 센서 네트워크, 무선 주파수 식별(RFID) 시스템

AGC 시스템: DA 제어 전압을 통한 동적 게인 조정

사용 팁

대역폭 확장: 낮은 주파수(예: 5kHz)에서 작동하려면 입력/출력 커패시터를 10μF 장치로 교체하고 전원 공급 장치 분리 및 조절 기능을 강화하십시오.

게인 조정: 전압을 조정하여 5-8V 공급 범위 내에서 정밀한 게인 제어가 가능합니다. 변동을 최소화하려면 전압 조정기 회로를 통합하는 것이 좋습니다.

성능 최적화: 8-10V 공급에서 가장 낮은 소음이 관찰되고, 12V에서 최대 이득이 발생합니다. 애플리케이션 요구 사항에 따라 전원 공급 방식을 선택하십시오.

정전 용량 계산: 낮은 주파수 한계를 확장할 때 완전한 신호 전송을 보장하기 위해 50Ω 임피던스를 기준으로 정전 용량 값을 계산합니다.

중요한 안전 예방 조치

주의: DC 전원 공급 장치의 역극성 연결은 절대 금지됩니다! 잘못된 배선은 모듈에 영구적인 손상을 초래할 수 있습니다!

중요: 모든 모듈은 전원을 켜기 전에 입력 및 출력 케이블이 연결되어 있어야 합니다! 장치에 전원이 공급된 상태에서는 어떠한 경우에도 RF 연결을 꽂거나, 뽑거나, 분리해서는 안 됩니다!

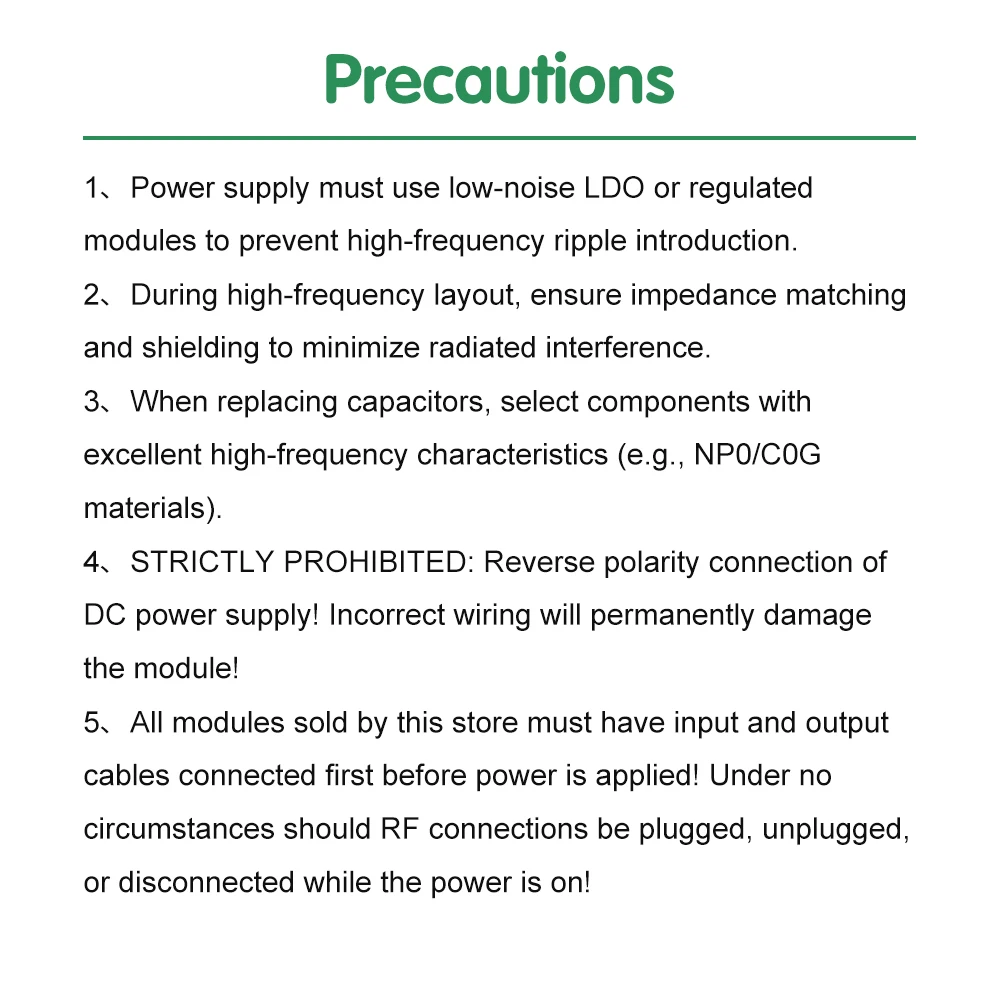

주의사항

1. 전원 공급은 고주파 리플 유입을 방지하기 위해 저잡음 LDO 또는 정전압 모듈을 사용해야 합니다.

2. 고주파 레이아웃 시 방사 간섭을 최소화하기 위해 임피던스 매칭과 차폐를 확실히 하십시오.

3. 커패시터를 교체할 때는 우수한 고주파 특성을 가진 부품(예: NP0/C0G 소재)을 선택하세요.

포장 목록

RF 광대역 증폭기 모듈 x1 (10kHz-3GHz)
