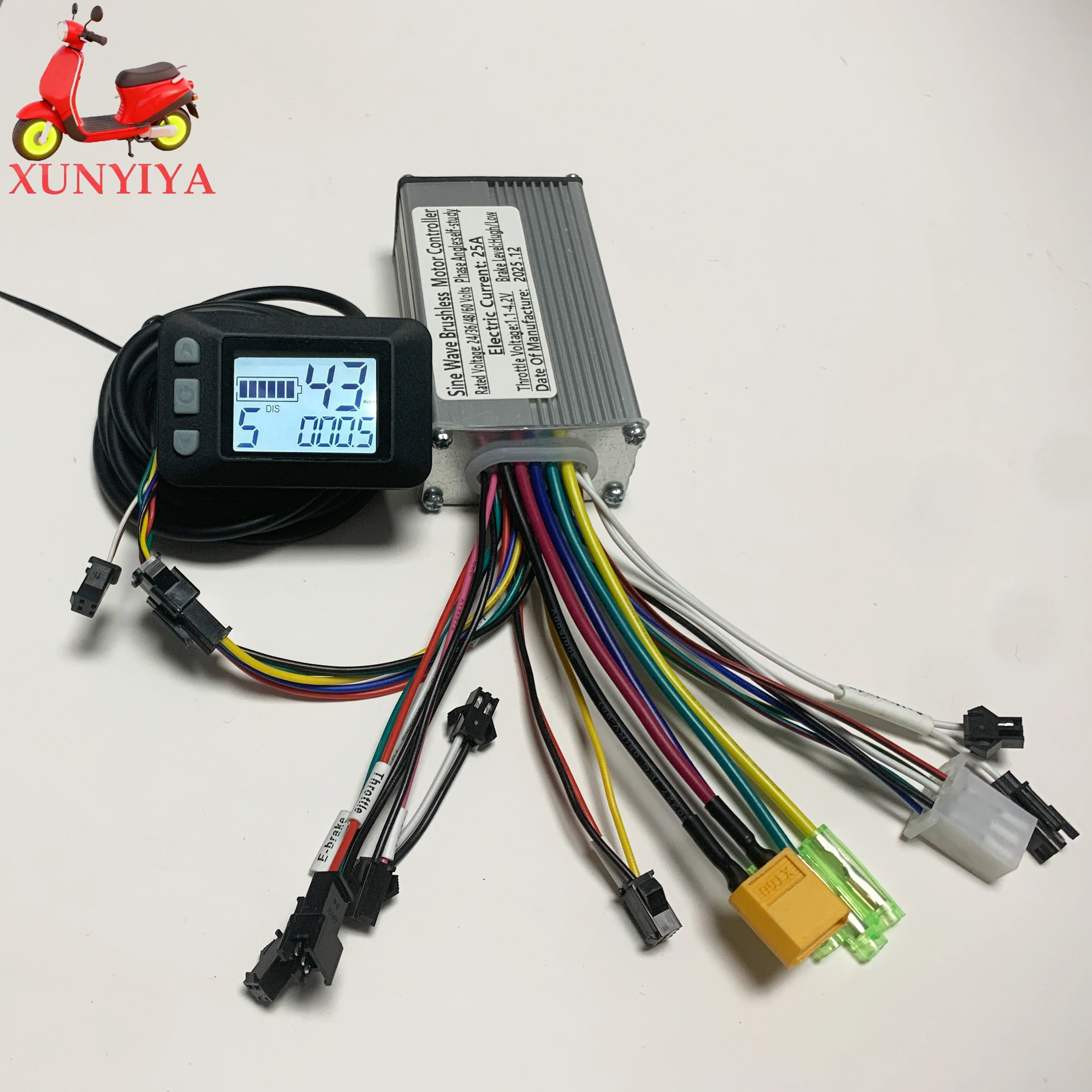

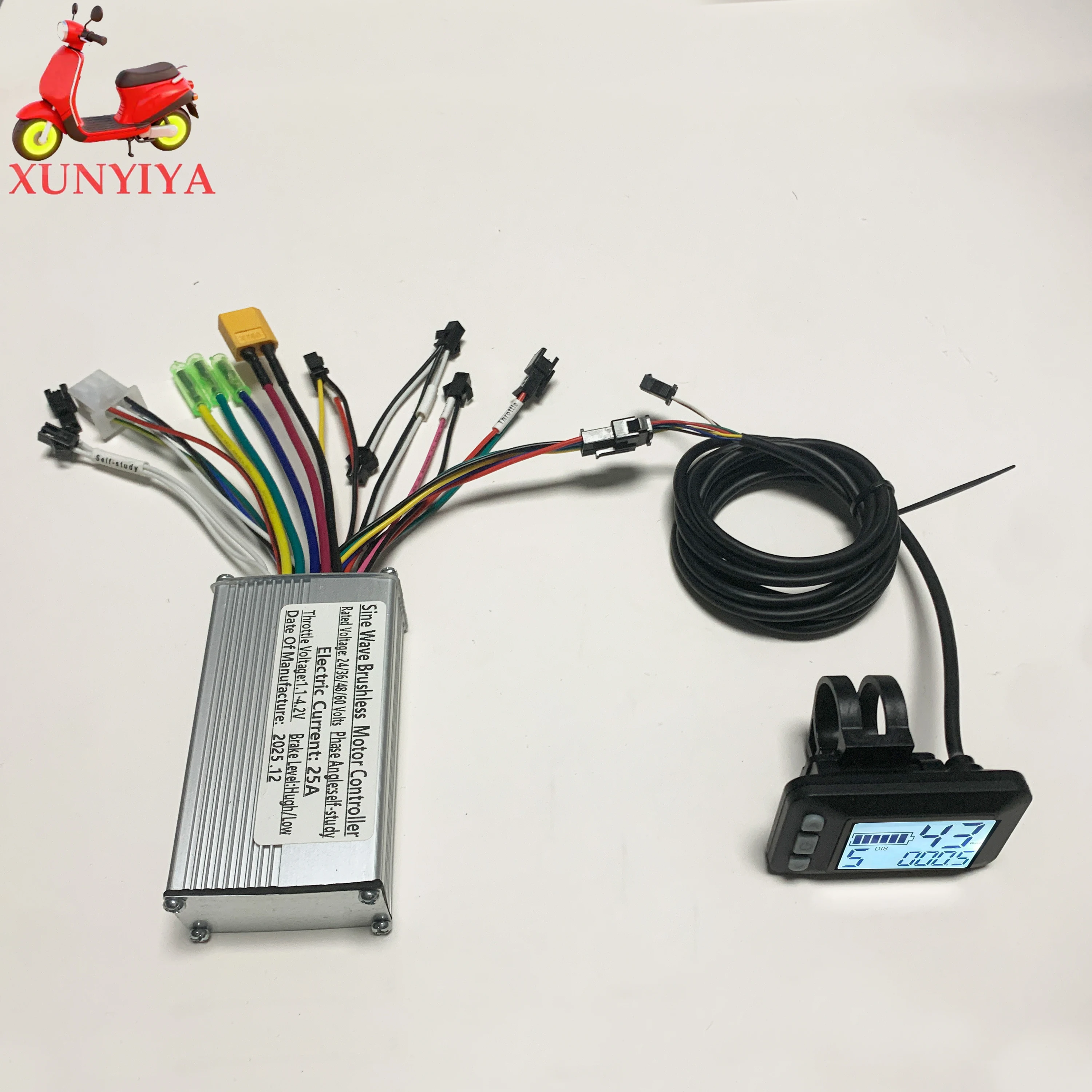

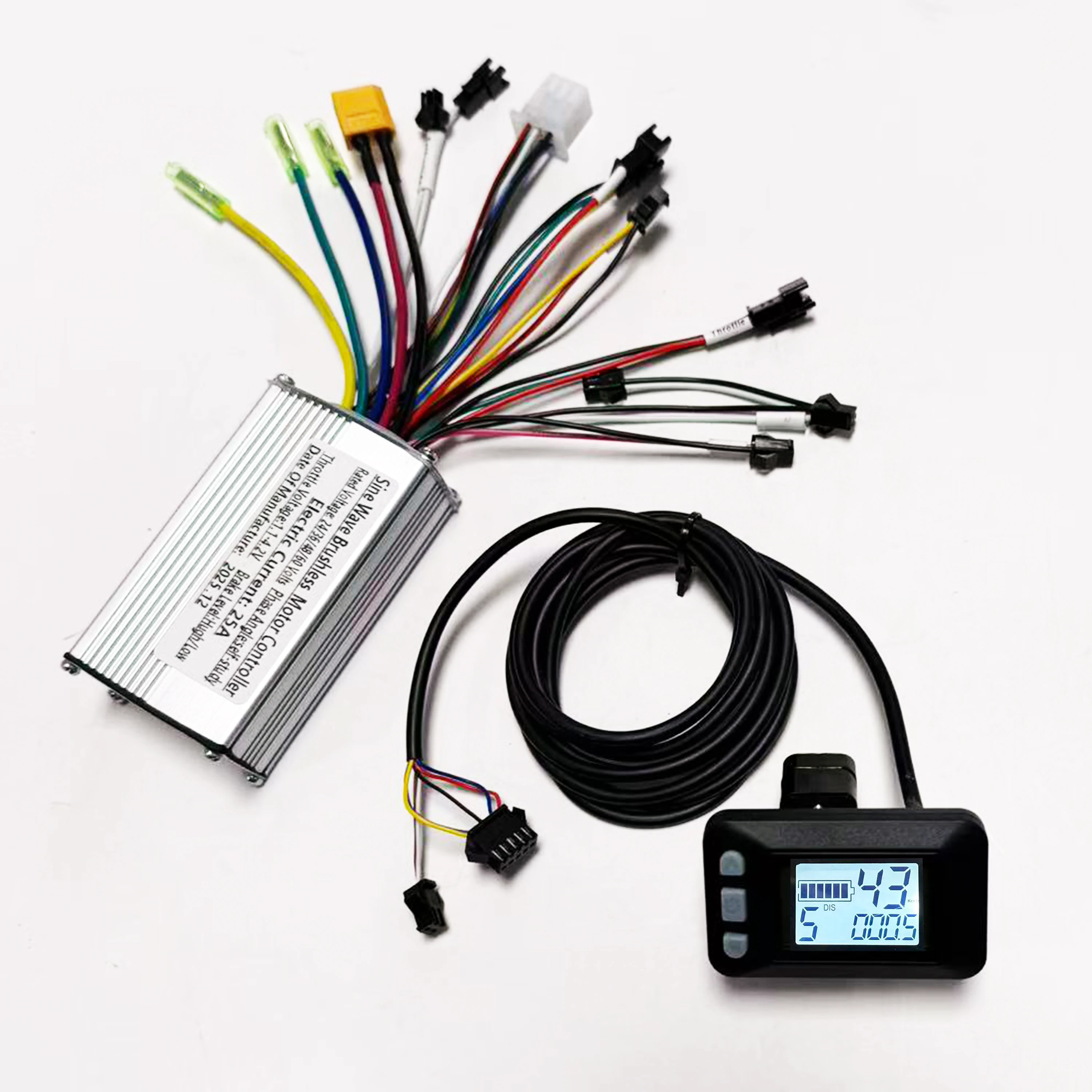

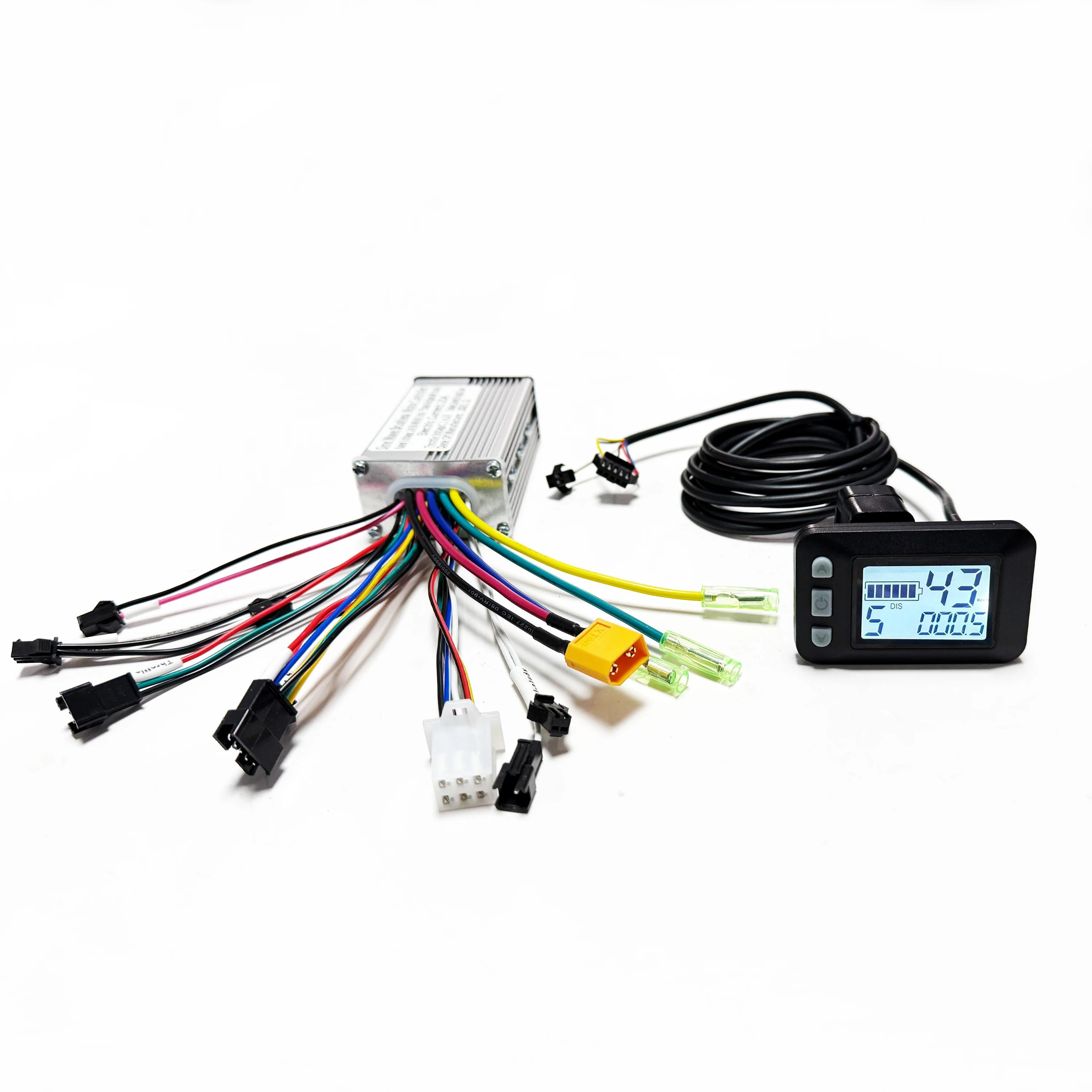

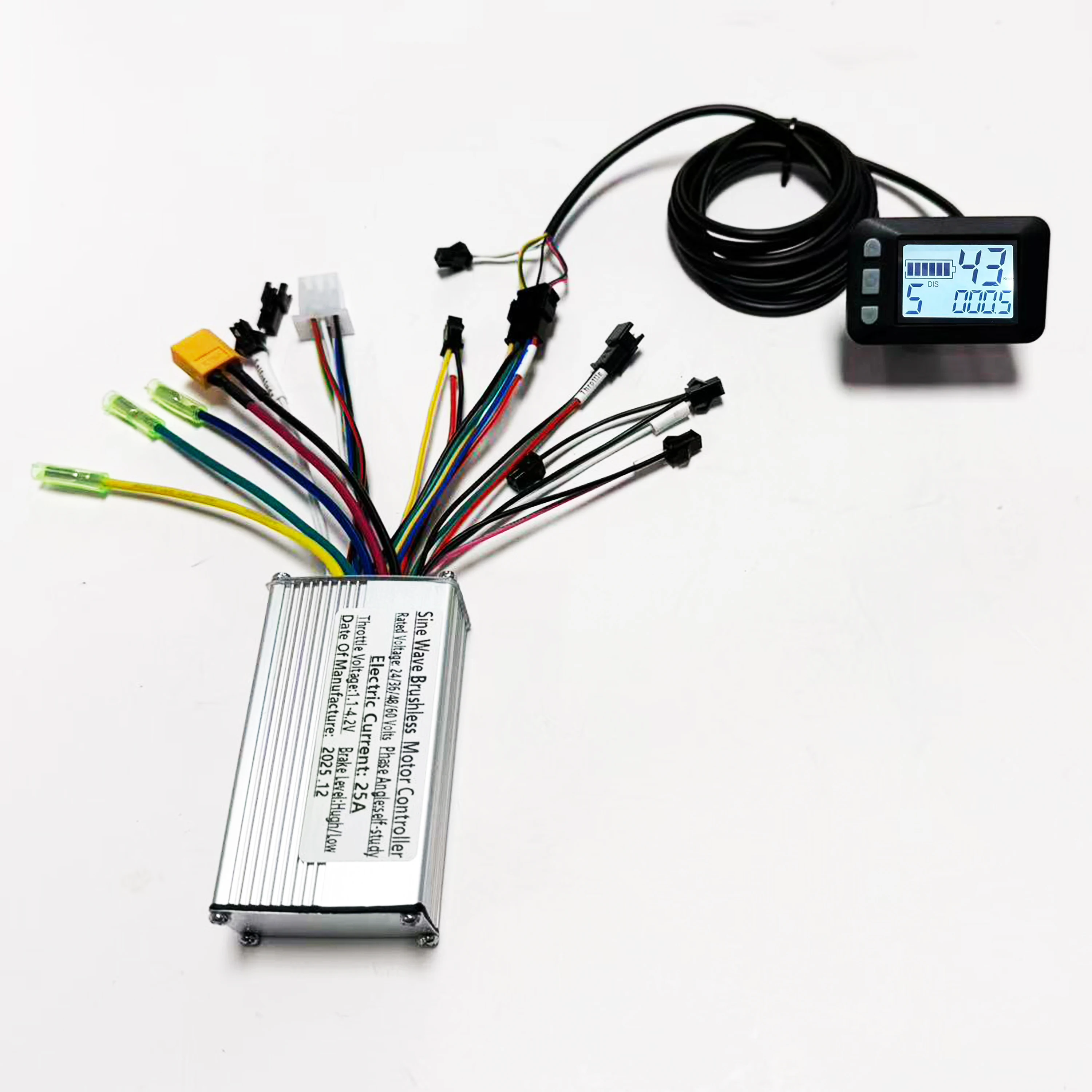

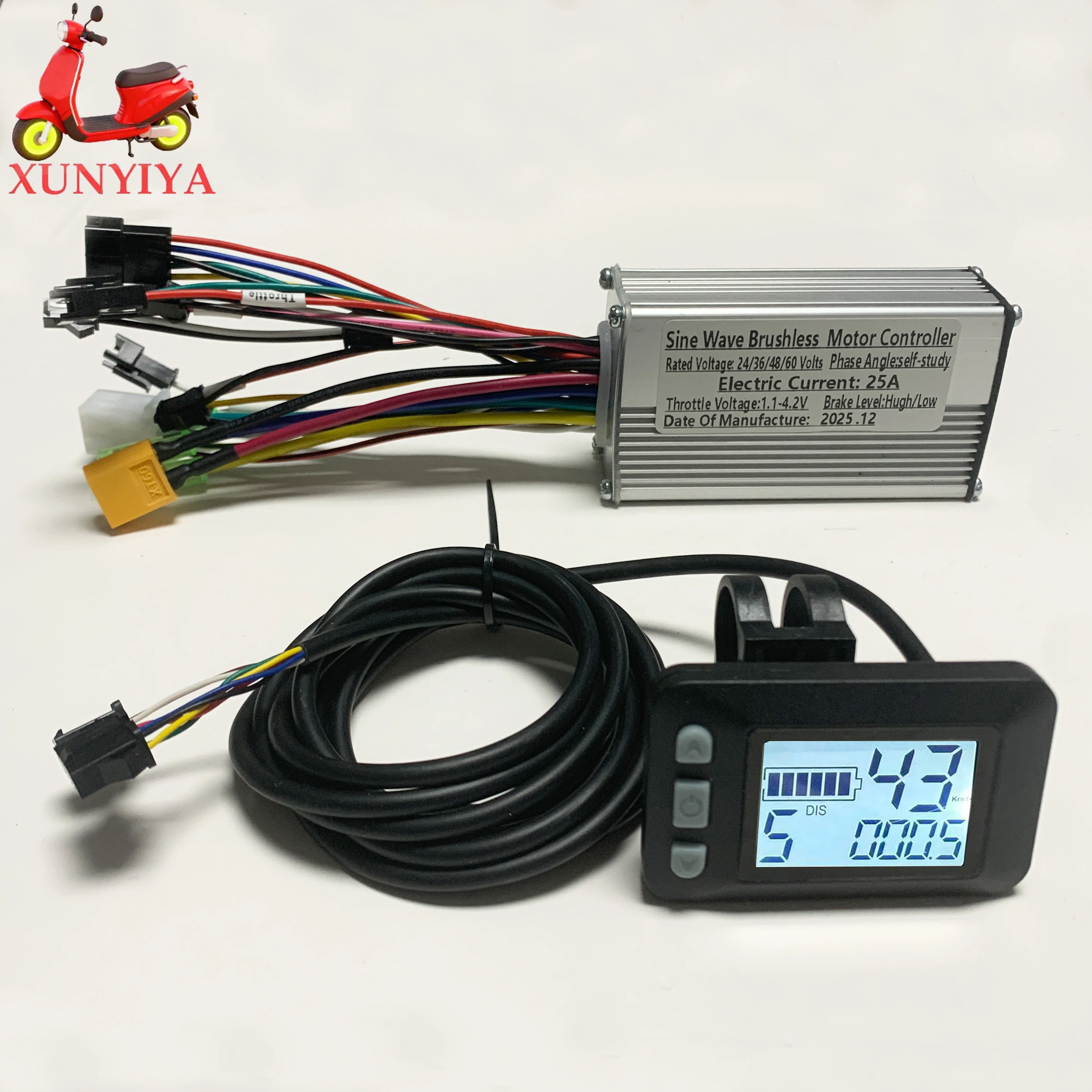

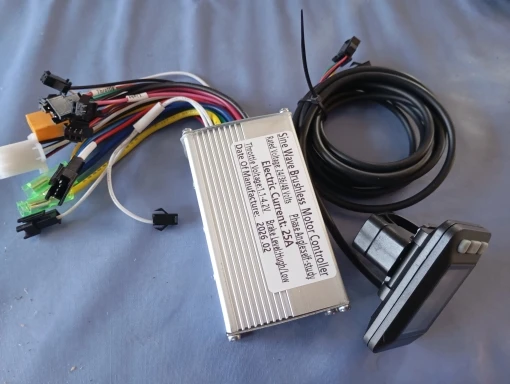

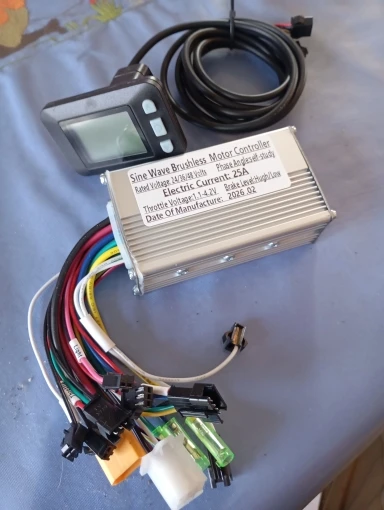

24V 36V 48V 전기 자전거 브러시리스 모터 컨트롤러 350W 20-25A UART NO.2 P3 LCD 디스플레이 세트 (전동 스쿠터 수리용)

전기 자전거 및 스쿠터에 적합합니다.

사양:

재질: 플라스틱 + LCD + 금속

색상: 그림과 같이

전력: 350W/500W

방수: 생활 방수

컨트롤러 크기: 약 9x 5x 3cm

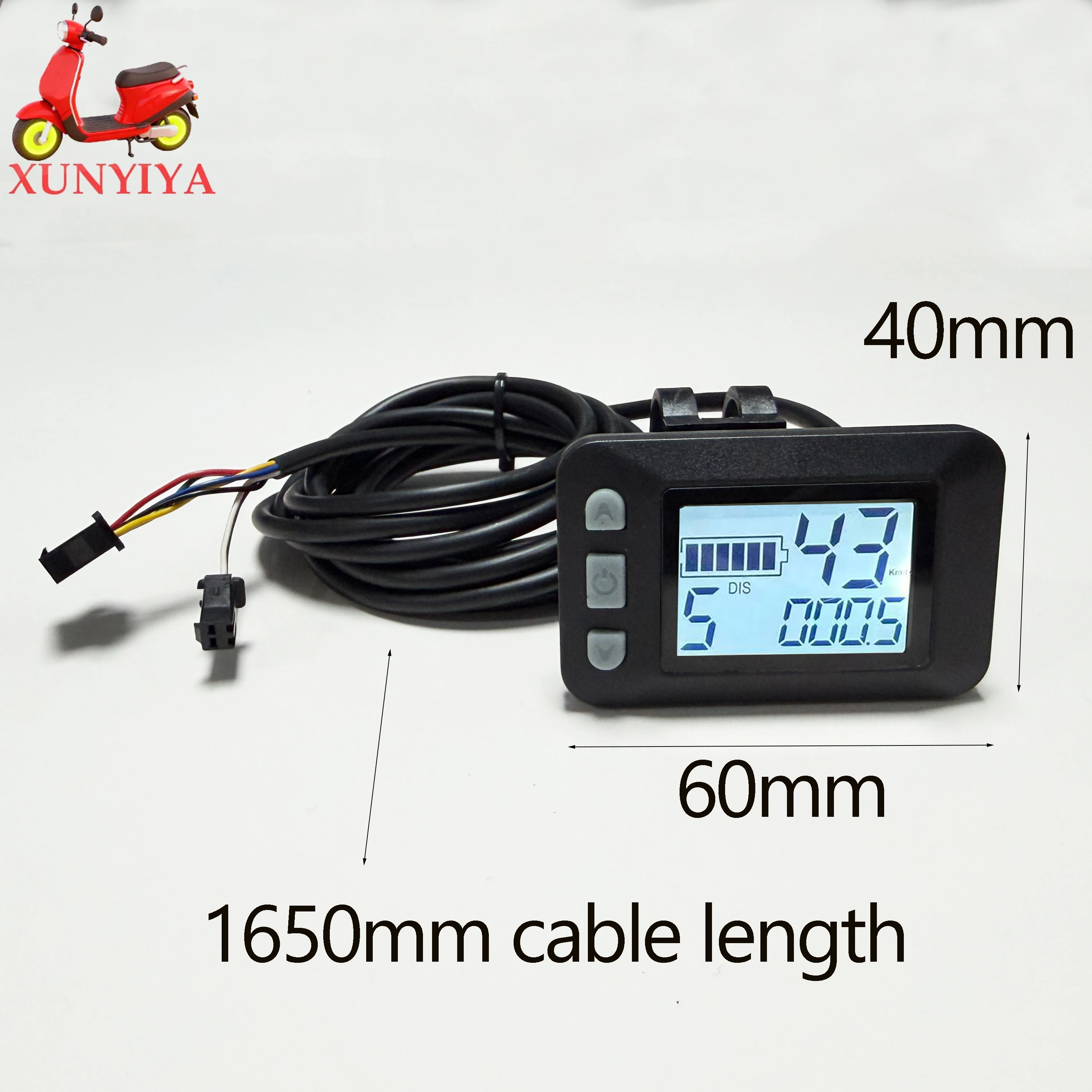

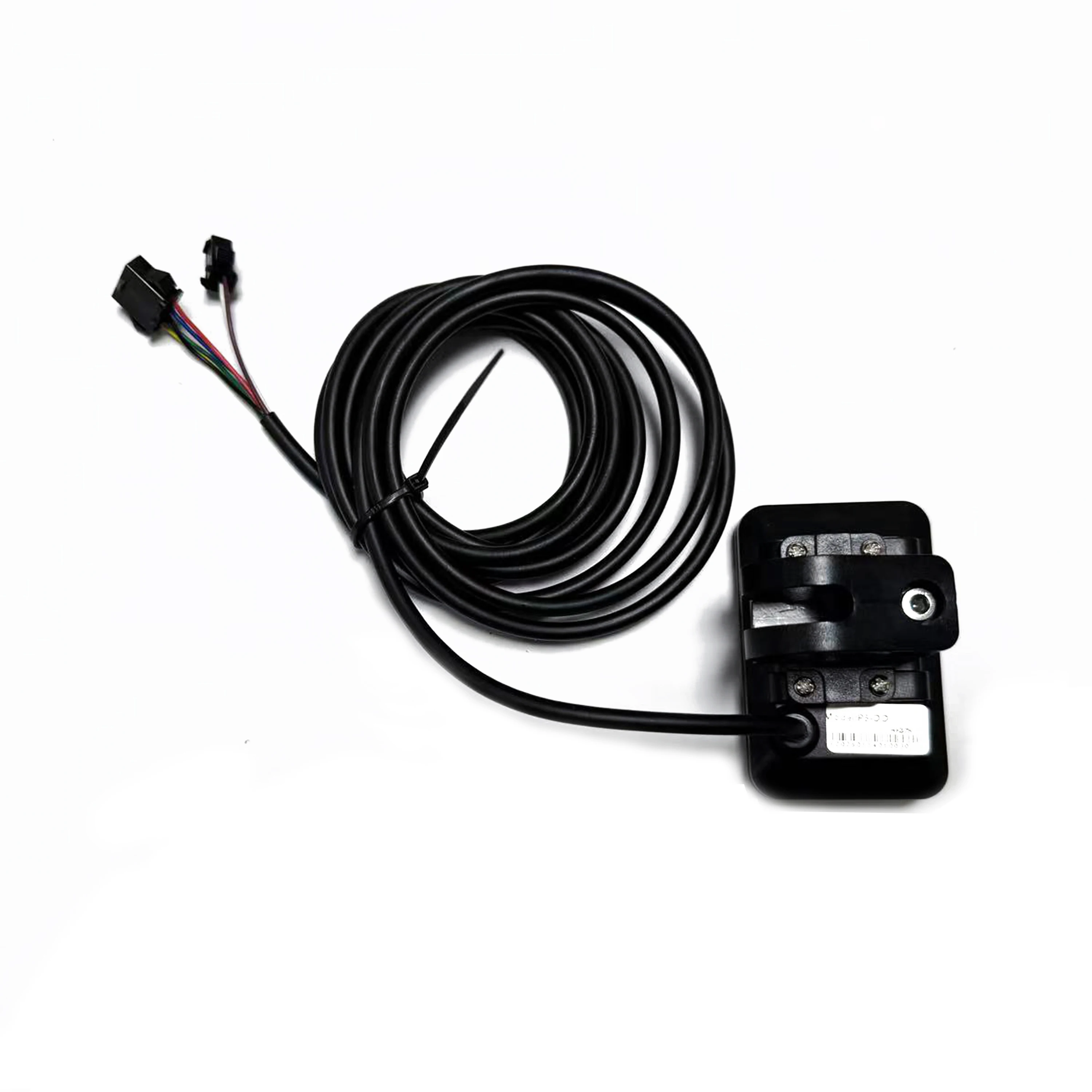

디스플레이 크기: 약 6 x 4cm

무게: 약 332그램

포장 목록:

1 x LCD 디스플레이

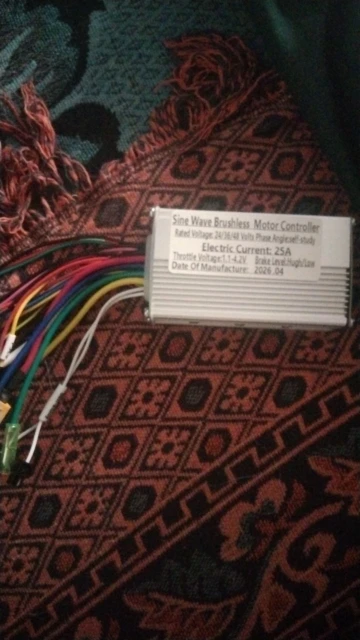

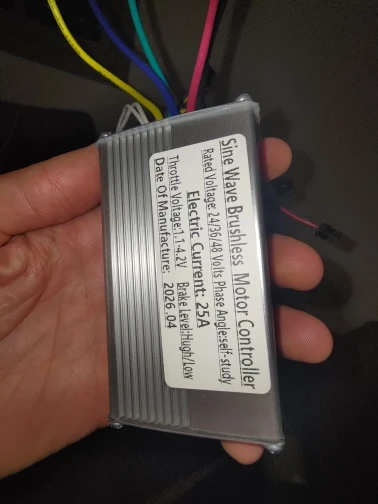

컨트롤러 1개사양: 350W, 24V/36V/48V

재질: 알루미늄 합금

작동 전압: 24V/36V/48V

정격 출력: 350W

현재: 20-25A

케이스 크기: 9*5*3cm

모스펫: HY3208 6모스펫

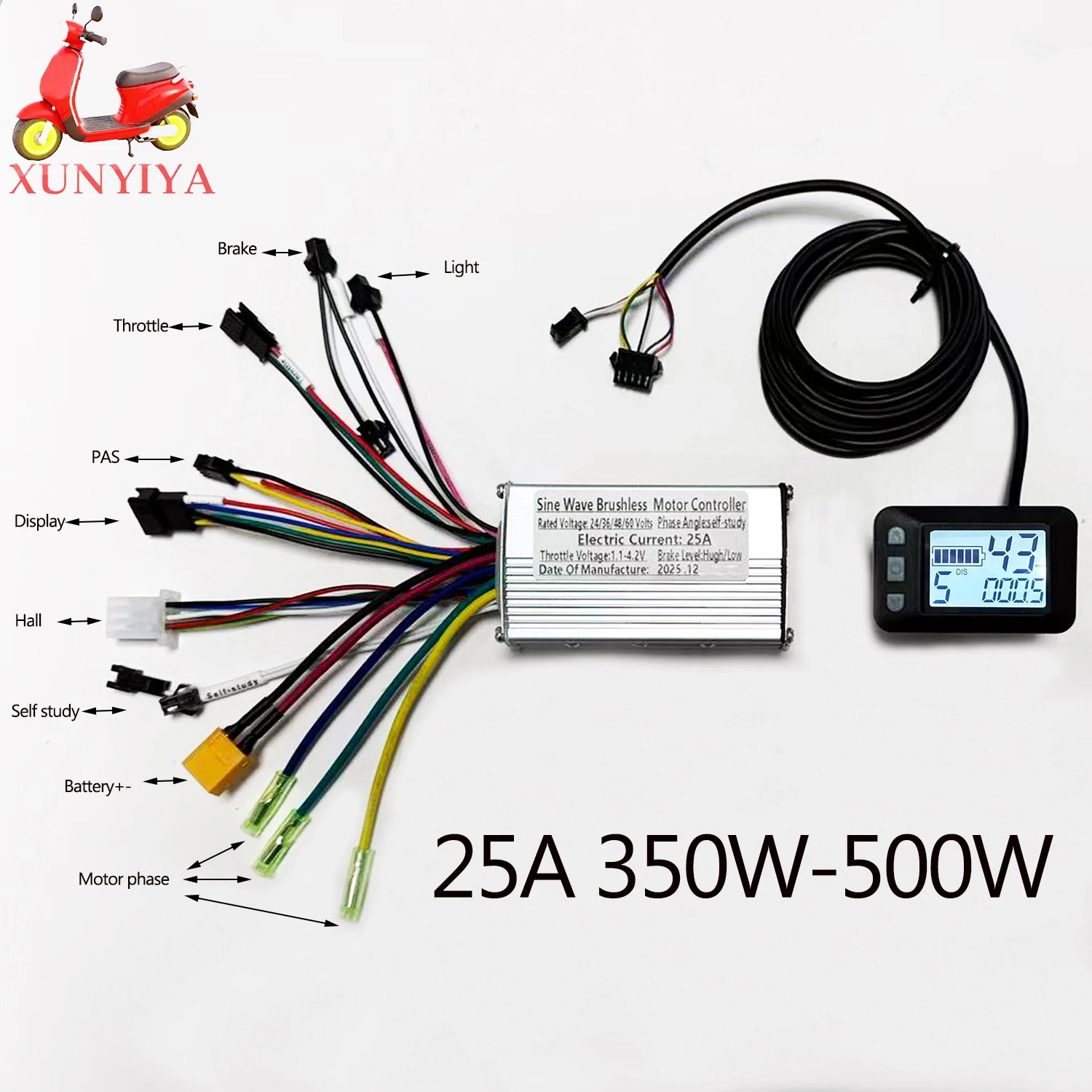

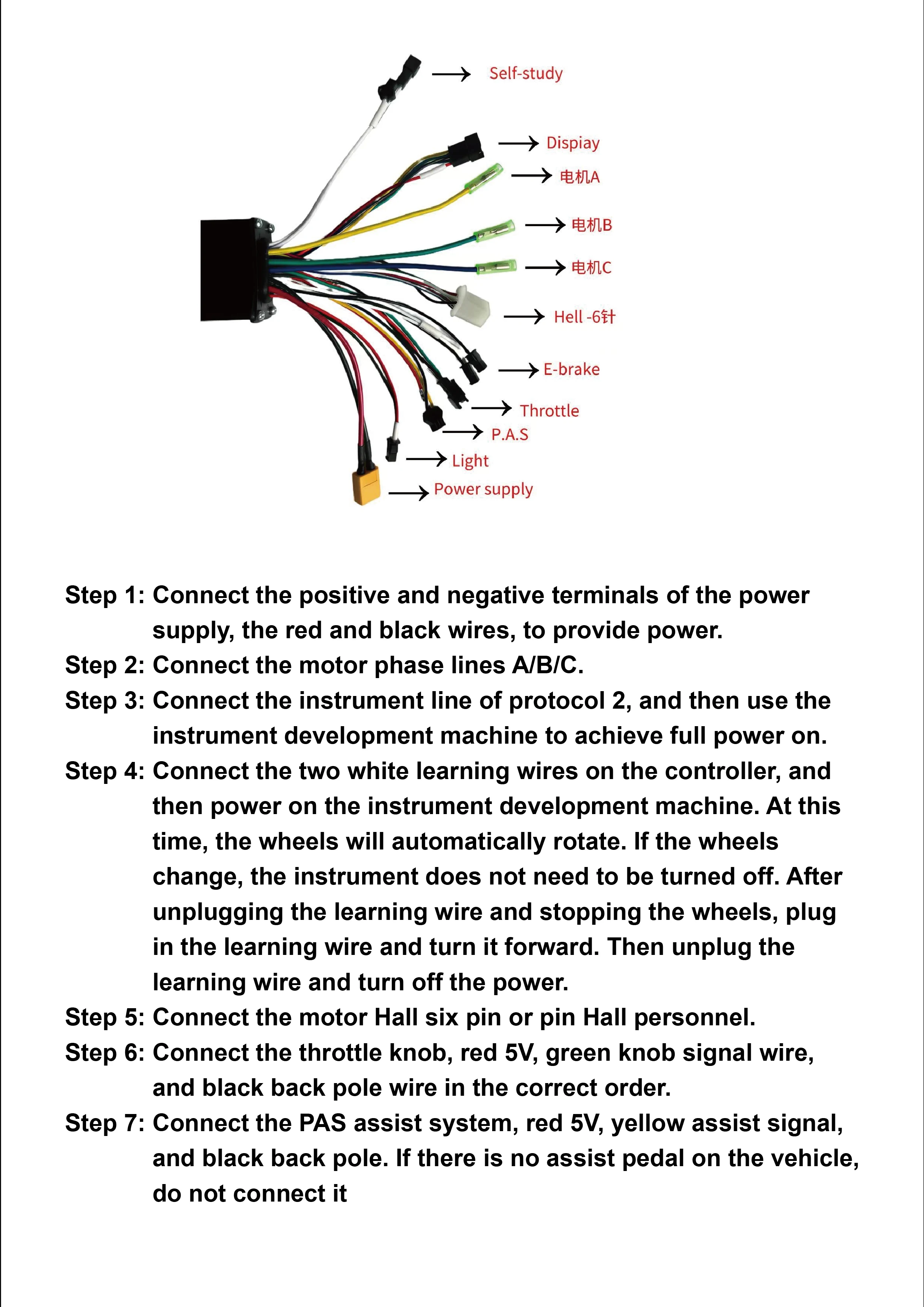

기능: 헤드라이트 전원 공급 장치, 스로틀, 프로토콜 2 계측 장치(5핀 디스플레이), 6핀 홀 효과 센서, 이중 저압 브레이크(E-브레이크), 파워 어시스트(PAS), 자가 학습
3. 통신 프로토콜: UART

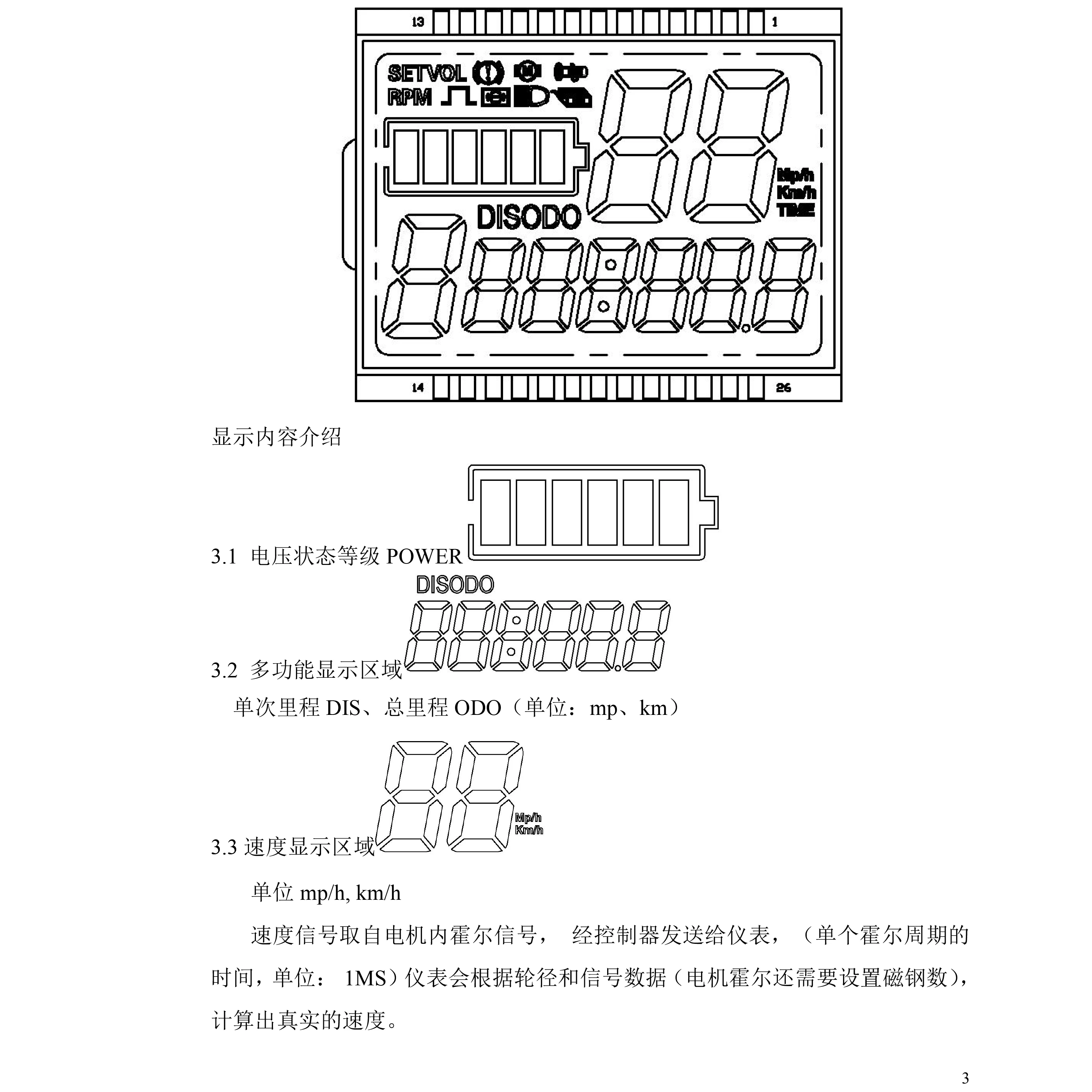

전체 디스플레이 콘텐츠 (전원을 켠 후 1초 이내에 모든 콘텐츠를 표시)

디스플레이 콘텐츠 소개

3.1 전압 상태 수준 전원

3.2 다기능 디스플레이 영역

단일 주행 거리 DIS, 총 주행 거리 ODO (단위: 마일, 킬로미터)

3.3 속도 표시 영역

단위: mp/h, km/h

속도 신호는 모터 내부의 홀 효과 신호에서 가져와 컨트롤러를 통해 계기판으로 전송됩니다(홀 효과 주기 시간, 단위: 1ms). 계기판은 휠 직경과 신호 데이터를 기반으로 실제 속도를 계산합니다(모터 홀 효과는 자석 수 설정도 필요합니다).

3.4 차량 메인 기어 조정, 0-3단 및 0-5단으로 조절 가능;

3.5 차량 상태 표시 영역

설정 모드

디지털 전압

브레이크 표시

모터 결함

스로틀 오류

휠 직경

: 헤드라이트

컨트롤러 오류

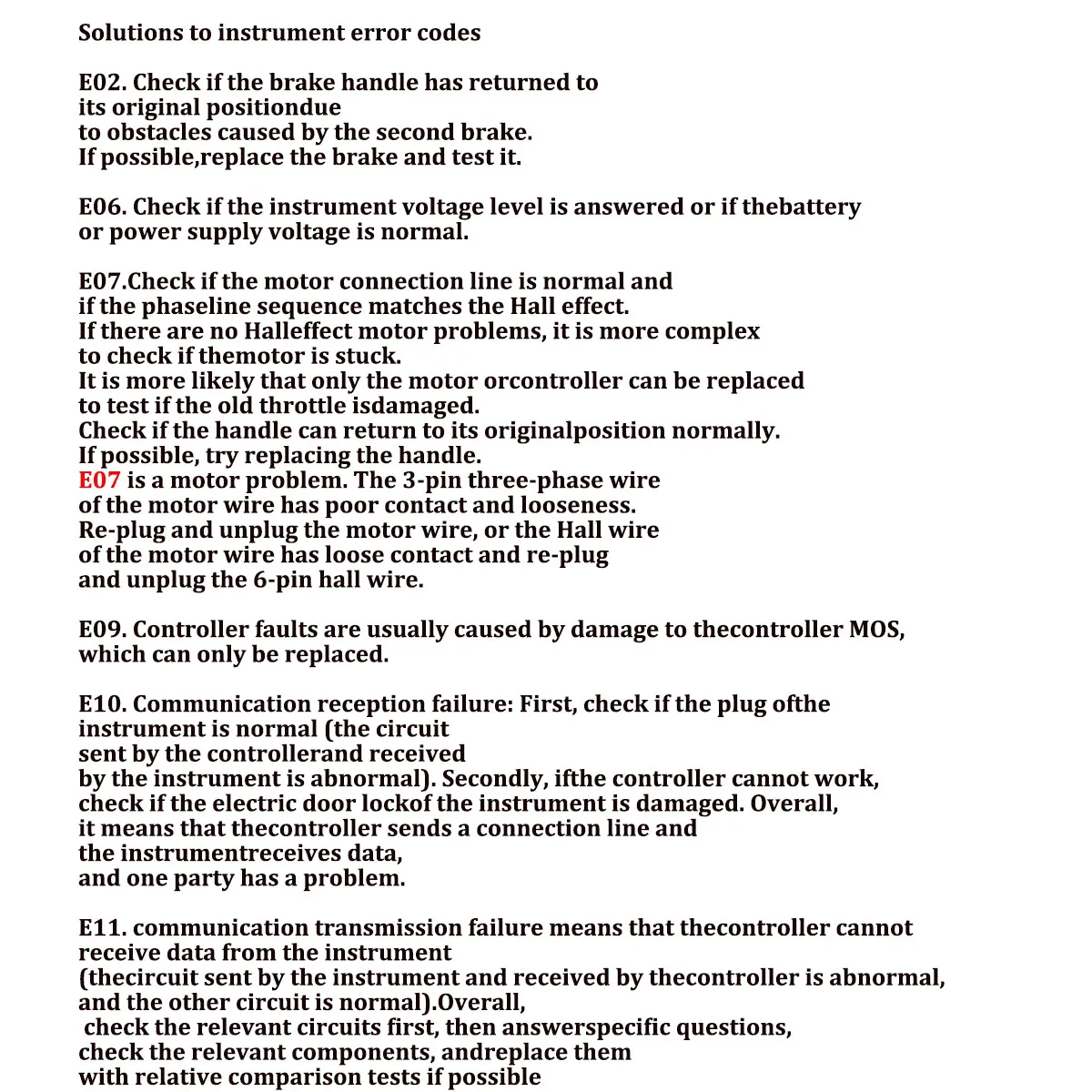

참고: 오류 코드 E06 발생하면 제품은 기본적으로 36V로 설정됩니다. 이는 저전압 상황이므로, 미터를 수동으로 조정하여 24V에 맞추거나 배터리를 확인한 후 24V로 조정하고 약 10초 정도 기다리세요. 이 기간 동안 아무것도 만지지 마세요. 자동으로 전환됩니다. 동영상 링크: https://video.aliexpress-media.com/seller/play/5000264806825.mp4

참고: 오류 코드가 있는 경우 E07 발생하면, 파워 어시스트 PAS 케이블(빨강, 노랑, 검정)과 스로틀 케이블(빨강, 초록, 검정)이 잘못 연결되어 있습니다. 배선 동영상 링크를 따라하거나 스로틀 케이블을 다시 배선하고 스로틀 케이블(빨강, 초록, 검정) 신호선을 조정하십시오. 참고 동영상: https://video.aliexpress-media.com/seller/play/5000298772350.mp4 및 https://video.aliexpress-media.com/seller/play/5000298772350.mp4

참고: 오류 코드가 있는 경우 E10 발생하면 계기판 커넥터의 연결이 느슨해졌음을 나타냅니다. 케이블을 분리했다가 다시 연결해 보세요. 동영상 웹사이트를 참조하세요: https://video.aliexpress-media.com/seller/play/5000376402889.mp4

P01: 백라이트 밝기, 레벨 1이 가장 어둡고, 레벨 3이 가장 밝습니다.

P02: 속도 단위, 0: km/h; 1: mp/h;

P03: 전압 수준: 24V, 36V, 48V, 기본값 36V;

P04: 수면 시간: 0, 수면 없음; 다른 숫자는 수면 시간이며, 범위: 1-60; 단위: 분;

P05: 보조 수준: 0-3 모드, 0-5 모드;

P06: 휠 직경: 단위: 인치; 정밀도: 0.1;

P07: 속도 측정 자석 개수: 범위: 1-255;

P08: 속도 제한: 범위 0-100km/h, 100은 속도 제한 없음을 나타냅니다;

1. 통신 상태 (컨트롤러 제어): 설정된 값으로 구동 속도 유지,

오차: ±1km/h; (전동 어시스트 및 스로틀 속도 제한 모두 해당)

참고: 여기의 값은 킬로미터를 기준으로 합니다. 단위 설정이 킬로미터에서 마일로 변경되면, 디스플레이 인터페이스의 속도 값이 자동으로 올바른 마일 값으로 변환됩니다. 그러나 마일 인터페이스에서 이 메뉴에 설정된 속도 제한 값은 변환되지 않으며, 실제로 표시되는 마일 속도 제한 값과 일치하지 않을 수 있습니다.

P09: 0 시작/0이 아닌 시작 설정, 0: 0 시작; 1: 0이 아닌 시작;

P10: 주행 모드 설정, 0: 파워 어시스트 드라이브(파워 어시스트 기어에 따라 파워 어시스트량이 결정됩니다. 이 모드에서는 스로틀이 효과가 없습니다.)

1: 전기 구동(스로틀에 의해 구동됨, 이 모드에서는 동력 보조 기어가 효과적이지 않음).

2: 파워 어시스트 드라이브와 전기 드라이브가 공존합니다(전기 드라이브는 제로 시작 상태에서 비효율적입니다).

P11: 보조 감도 설정 1-24

P12: 보조 시작 강도 설정 0-5

P13: 보조 자석 유형 설정: 5개, 8개, 또는 12개 자석

P14: 컨트롤러 전류 제한 설정: 기본값 12A, 범위: 1-20A

P15: 컨트롤러 저전압 값

P16: 크루즈 컨트롤 옵션: 0: 크루즈 컨트롤 꺼짐, 1: 크루즈 컨트롤 켜짐

P17: ODO 재설정 설정: ODO를 재설정하려면 위쪽 버튼을 5초 동안 길게 누르세요.IV. 버튼 소개

1. 꺼진 상태에서 전원 버튼을 길게 눌러 전원을 켜세요. 전원이 켜진 후, 전원 버튼을 짧게 눌러 ODO, DIS, VOL 간의 인터페이스를 전환하세요.

2. 전원이 켜진 상태에서 전원 버튼을 길게 눌러 전원을 끄세요. 위쪽 버튼을 길게 눌러 헤드라이트를 켜세요. 아래쪽 버튼을 길게 눌러 6KM 크루즈 컨트롤 모드로 진입하세요. 위쪽 버튼을 짧게 누르면 전동 보조 수준이 1단계 증가하고, 아래쪽 버튼을 짧게 누르면 전동 보조 수준이 1단계 감소합니다.

3. 위쪽 버튼과 아래쪽 버튼을 동시에 눌러 모드 설정으로 들어갑니다.

매개변수 값 수정: 특정 매개변수 상태에서 전원 버튼을 짧게 눌러 매개변수를 전환합니다. 위쪽 버튼을 짧게 눌러 값을 증가시키고, 아래쪽 버튼을 짧게 눌러 값을 감소시킵니다. 수정 후 전원 버튼을 짧게 눌러 다음 매개변수로 전환하고 이전 매개변수 값을 저장합니다. 매개변수 수정 후 위쪽 버튼 + 아래쪽 버튼을 다시 길게 눌러 설정 인터페이스를 종료합니다. 버튼을 누르지 않으면 10초 후 자동으로 종료되고 매개변수가 저장됩니다.

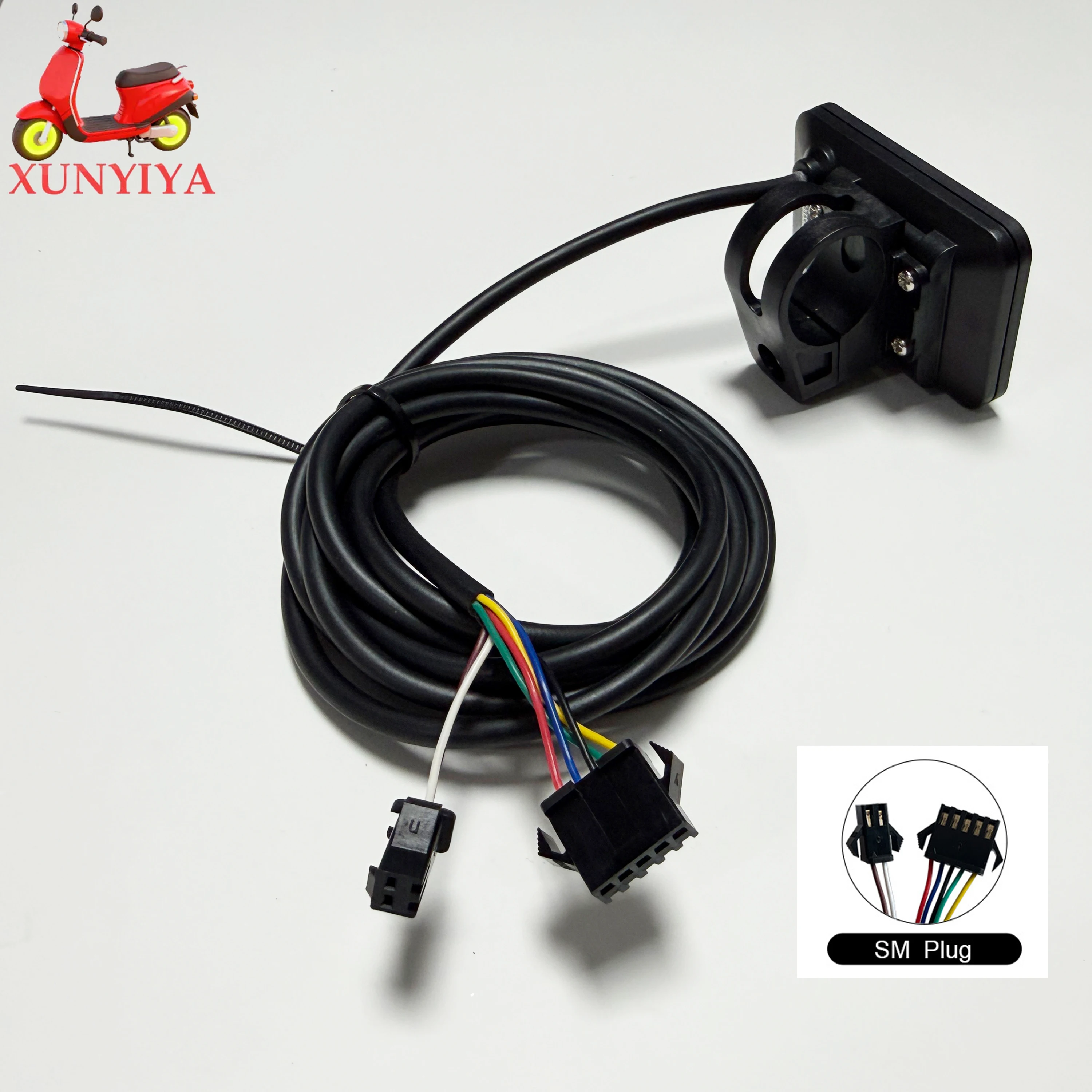

표: 표준 커넥터 배선 순서표

표준 배선 순서 | 표준 와이어 색상 | 기능

1 빨강 (VCC) | 계측기 전원 케이블

2 블루 (DS) | 컨트롤러 전원 제어 케이블

3 검정색(GND) | 악기 접지

4 그린 (RX) | 계기 데이터 수신 케이블

5 노란색 (TX) | 계측 데이터 전송 케이블

6 브라운(DD) | 계기 헤드라이트 케이블

7 화이트 (GND) | 헤드라이트 접지 케이블
