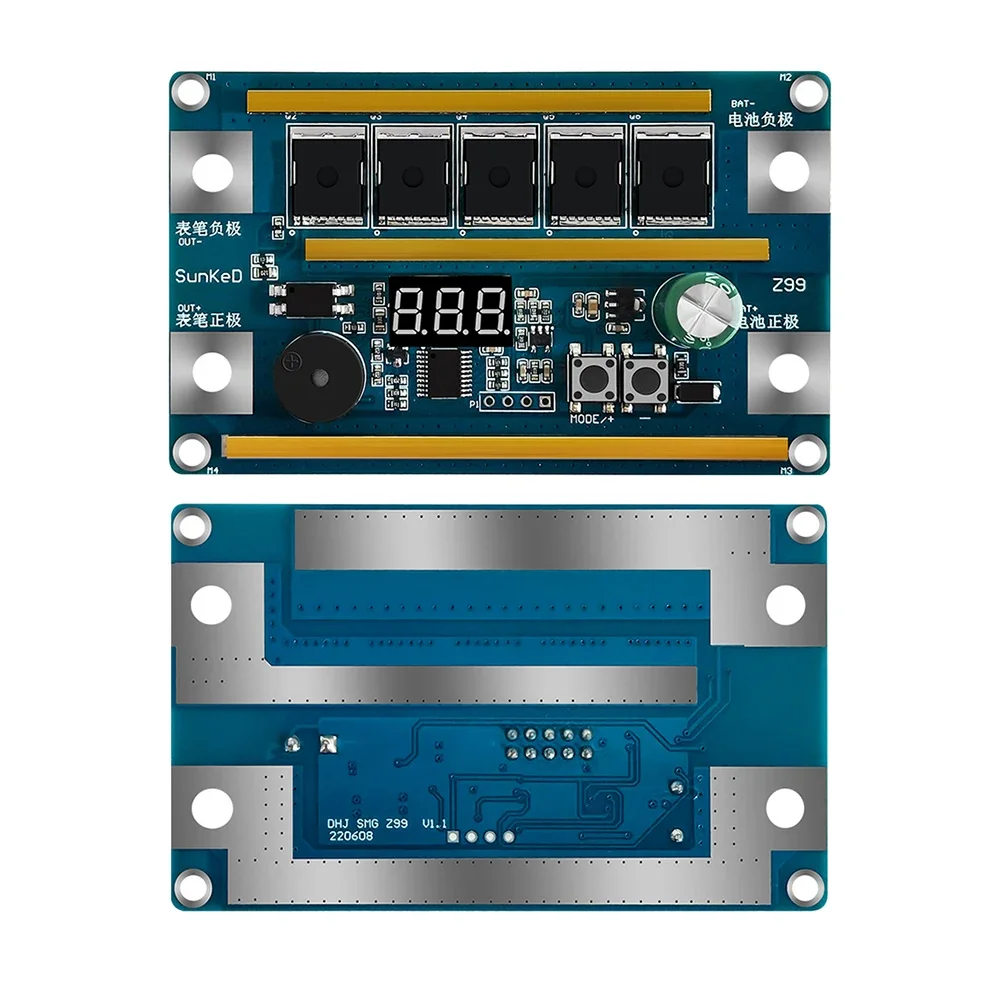

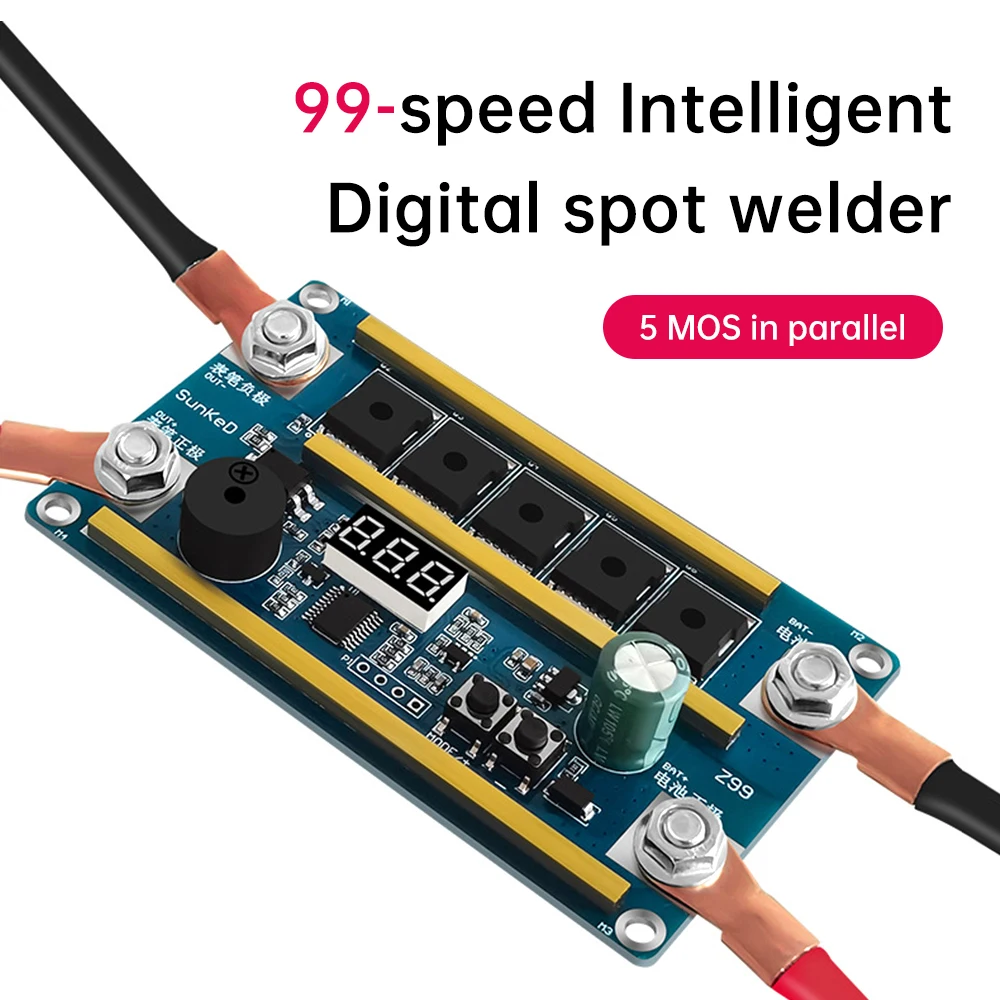

12V 스폿 용접기 PCB 회로 기판 18650 리튬 배터리 에너지 저장 스폿 용접기 휴대용 납땜 장비 DIY 키트

특징:

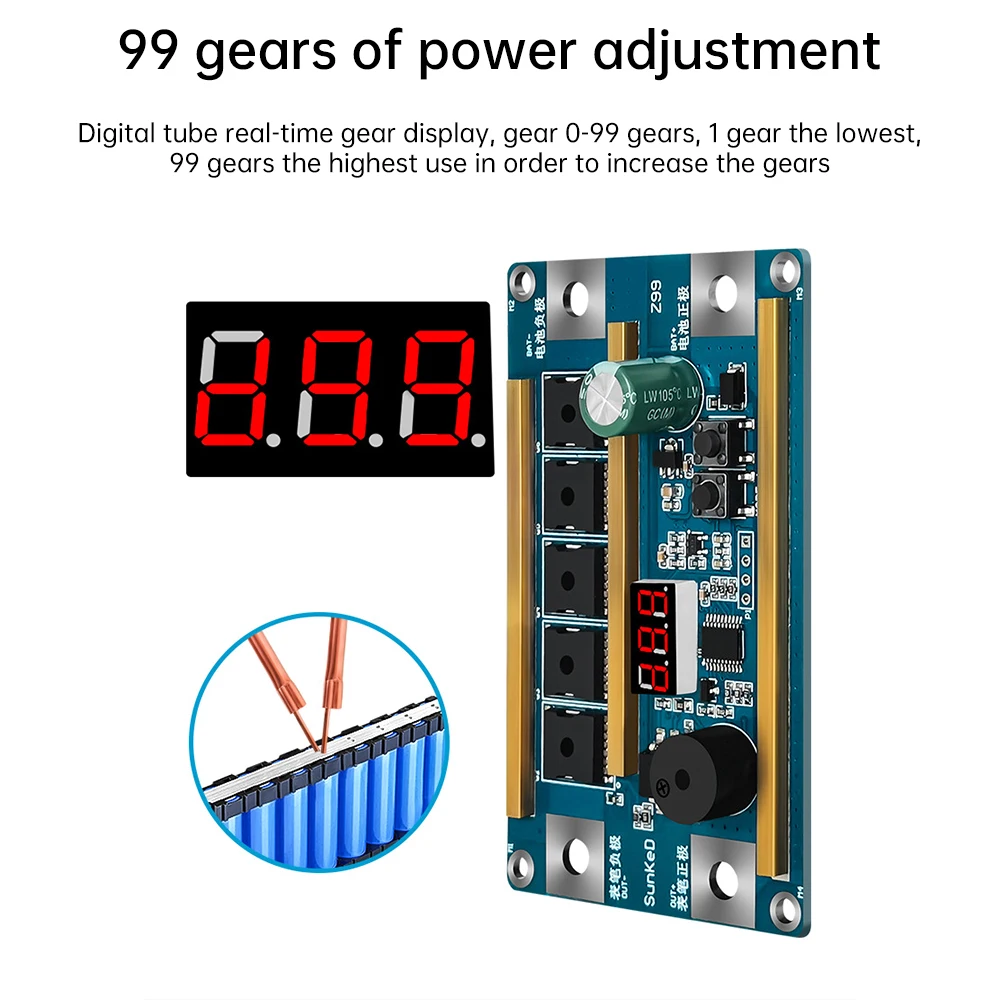

1.99단계로 조절 가능한 출력 레벨, 디지털 튜브에 실시간으로 기어 레벨 표시
2. 실시간 전압 모니터링 보호 기능: 전압이 8-17V 범위를 벗어날 경우, "ue"로 표시됩니다.

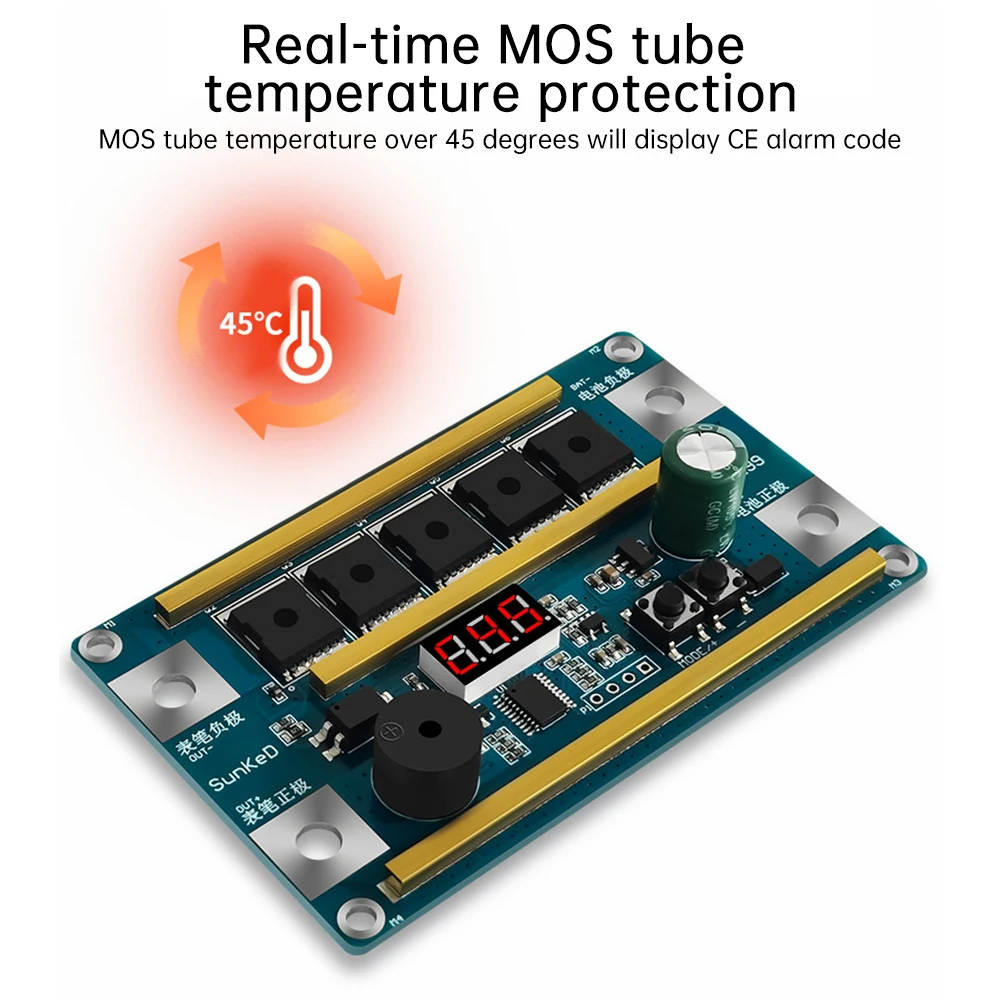

3. 실시간 MOS 튜브 온도 보호MOS 튜브 온도가 45도를 초과하면℃, ce가 표시됩니다

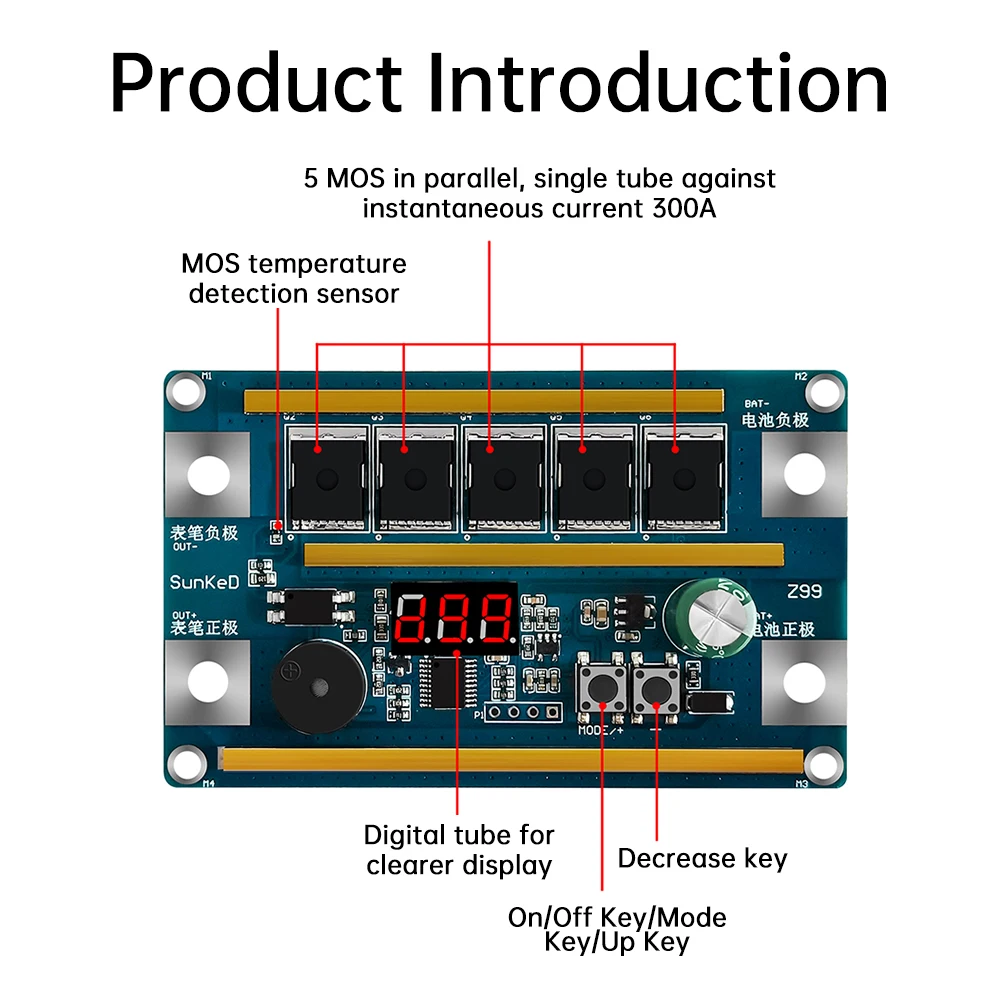

4. 5개의 MOS 트랜지스터를 사용하여 스폿 용접의 피크 전류는 1500a에 도달할 수 있습니다.
5.10awg 와이어, 산화알루미늄 구리 스폿 용접 바늘, 높은 전류 전달 용량과 내구성 보장
6. 순수 구리는 전기와 열을 전도하여 스폿 용접 효율을 향상시킵니다.

매개변수:
제품 모델: a99
작동 전압: 12v
작동 전류: 100-300a
대기 전력 소비: <0.5mA
용접 니켈 판 두께: 0.1-0.3mm (배터리 성능과 관련됨)
용접 피크 전류: 최대 1500a
전압 요구 사항: 25ah-60ah 또는 30c 이상의 고속 배터리

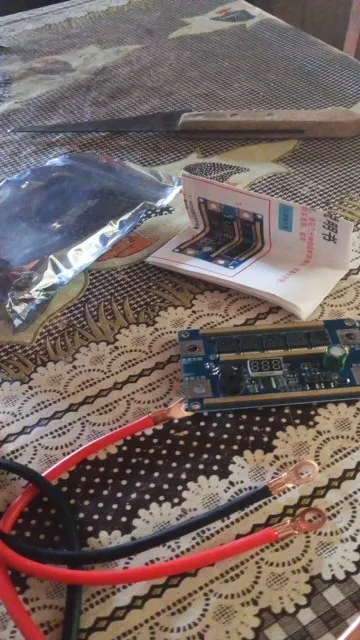

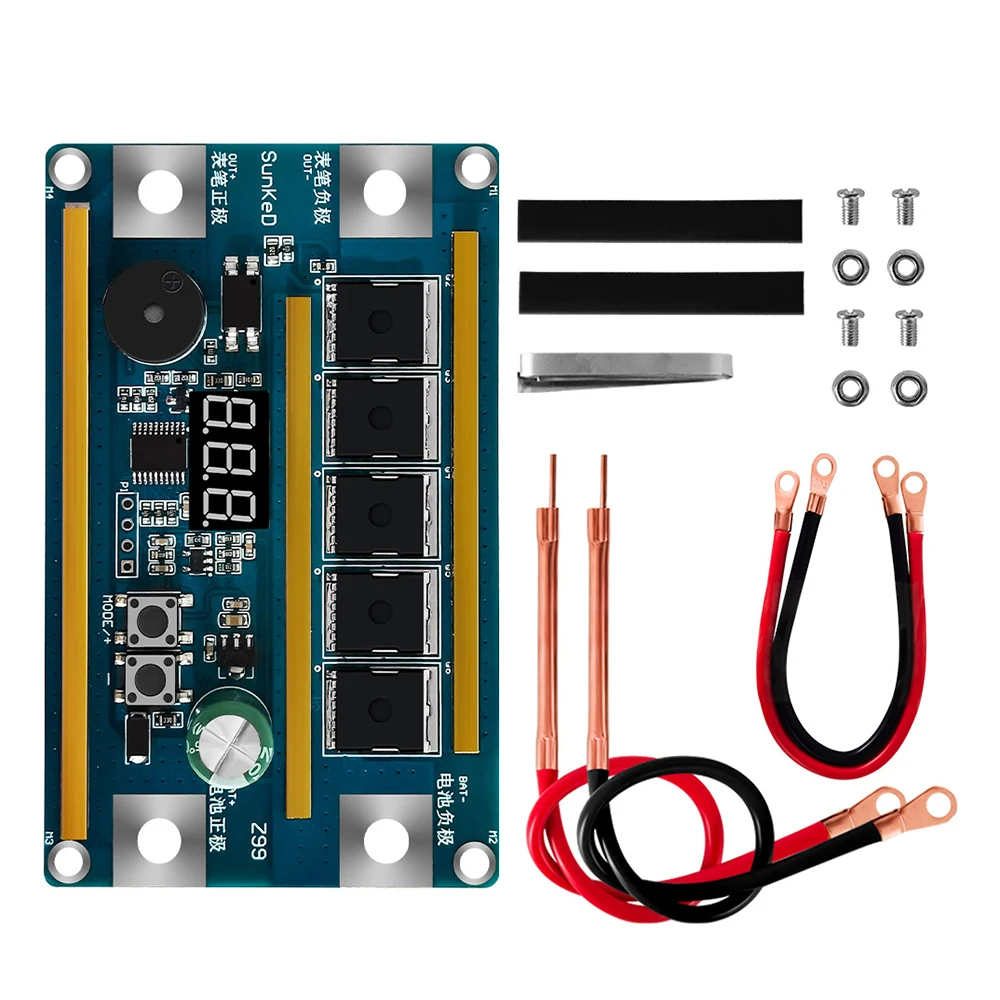

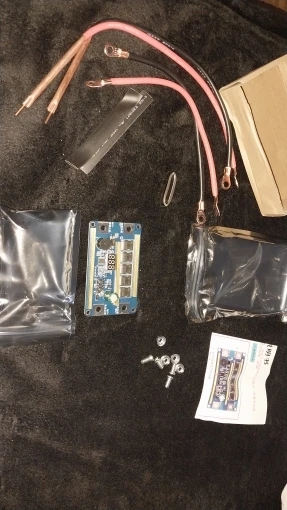

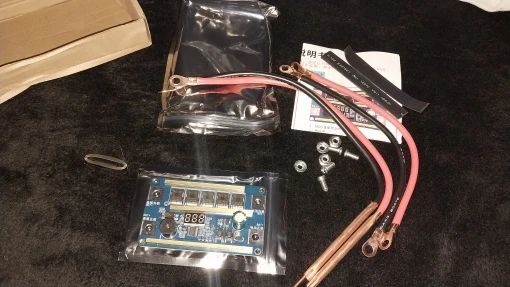

패키지 포함:
패키지 1
메인 보드*1
패키지 2
메인 보드*1
용접 펜*2

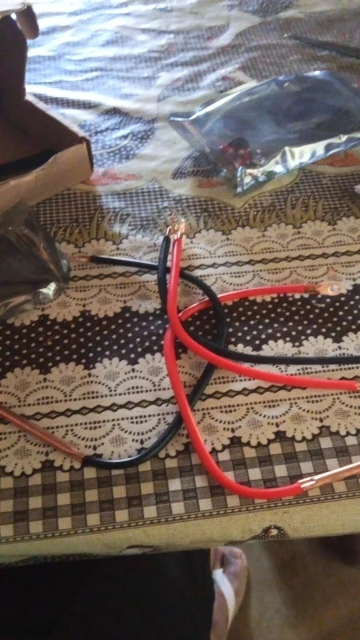

연결선*2
열수축 튜브*2
니켈 시트*1
나사*4

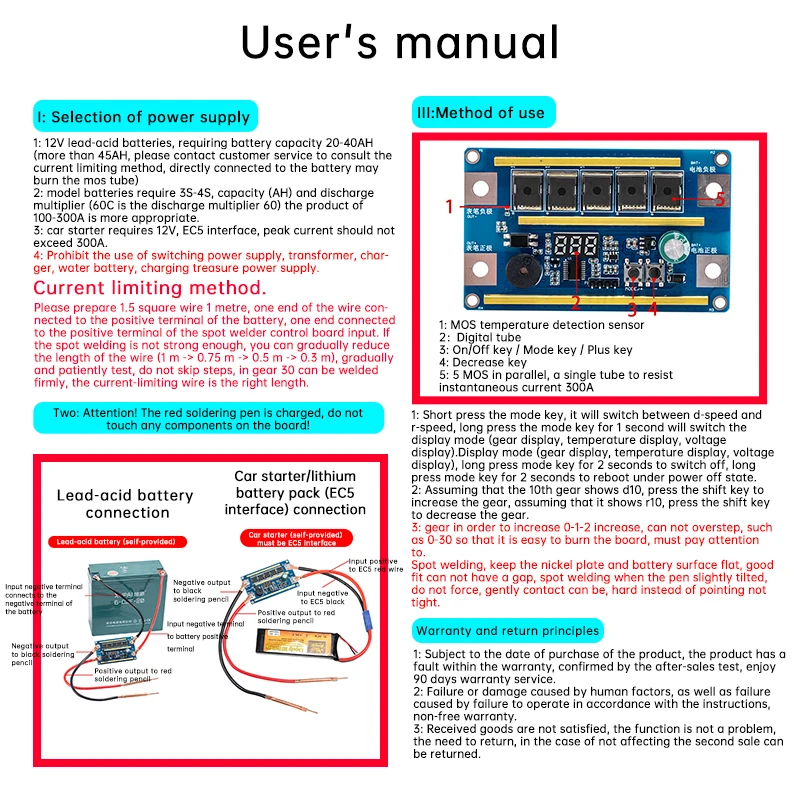

지침:
전원 공급 장치 선택
12V 납산 배터리, 필요한 배터리 용량 20-40AH (45AH를 초과할 경우, 전류 제한 방법에 대해 고객 서비스에 문의해 주십시오. 배터리를 직접 연결하면 MOSFET이 손상될 수 있습니다.)
모형 비행기 배터리는 3S-4S가 필요하며, 용량(AH)과 방전율(60C는 방전율 60을 의미)의 곱이 100-300A 사이인 제품이 더 적합합니다.
3: 자동차 시동기는 12V, EC5 인터페이스 및 300A를 초과하지 않는 피크 전류가 필요합니다.
4: 전원 공급 장치로 스위치 전원 공급 장치, 변압기, 충전기, 물 배터리 또는 보조 배터리를 사용하지 마십시오.

전류 제한 방법: 1.5제곱미터의 전선을 준비하고 한쪽 끝은 배터리의 양극 단자에 연결하고 다른 쪽 끝은 용접기 제어 보드의 양극 입력에 연결하십시오.
스폿 용접력이 충분하지 않다면, 와이어 길이를 점차 줄여보세요 (1미터 -> 0.75미터 -> 0.5미터 -> 0.3미터). 단계별로 차근차근 테스트하며, 단계를 건너뛰지 말고 30단계에서 단단히 용접하세요.현재 제한 라인은 적절한 길이입니다.

주의!빨간색 스폿 용접 펜이 충전되어 있습니다. 보드의 구성 요소를 만지지 마십시오.

사용 방법
모드 버튼을 짧게 누르면 D 모드와 R 모드 간에 전환할 수 있으며, 모드 버튼을 1초 동안 길게 누르면 디스플레이 모드(기어 표시, 온도 표시, 전압 표시)를 변경할 수 있습니다. 모드 버튼을 2초 동안 길게 누르면 기기가 꺼지고, 기기가 꺼진 상태에서 모드 버튼을 2초 동안 길게 누르면 다시 켜집니다.
2: d10이 기어 10에 표시된다고 가정하고 기어 변속 버튼을 눌러 기어를 높이고, r10이 표시된다고 가정하고 기어 변속 버튼을 눌러 기어를 낮춥니다.
기어는 0-1-2 순서대로 점진적으로 증가해야 하며, 0-30처럼 건너뛰어서 사용해서는 안 됩니다. 이는 보드를 쉽게 손상시킬 수 있습니다.꼭 주의하세요.
스폿 용접 시 니켈 시트와 배터리 표면을 평평하게 유지하고, 맞물리는 부분에 틈이 없어야 합니다. 스폿 용접 시 프로브를 살짝 기울이고 힘을 가하지 마십시오. 힘을 가하면 해당 부위가 조여지지 않을 수 있으므로 가볍게 터치하십시오.
