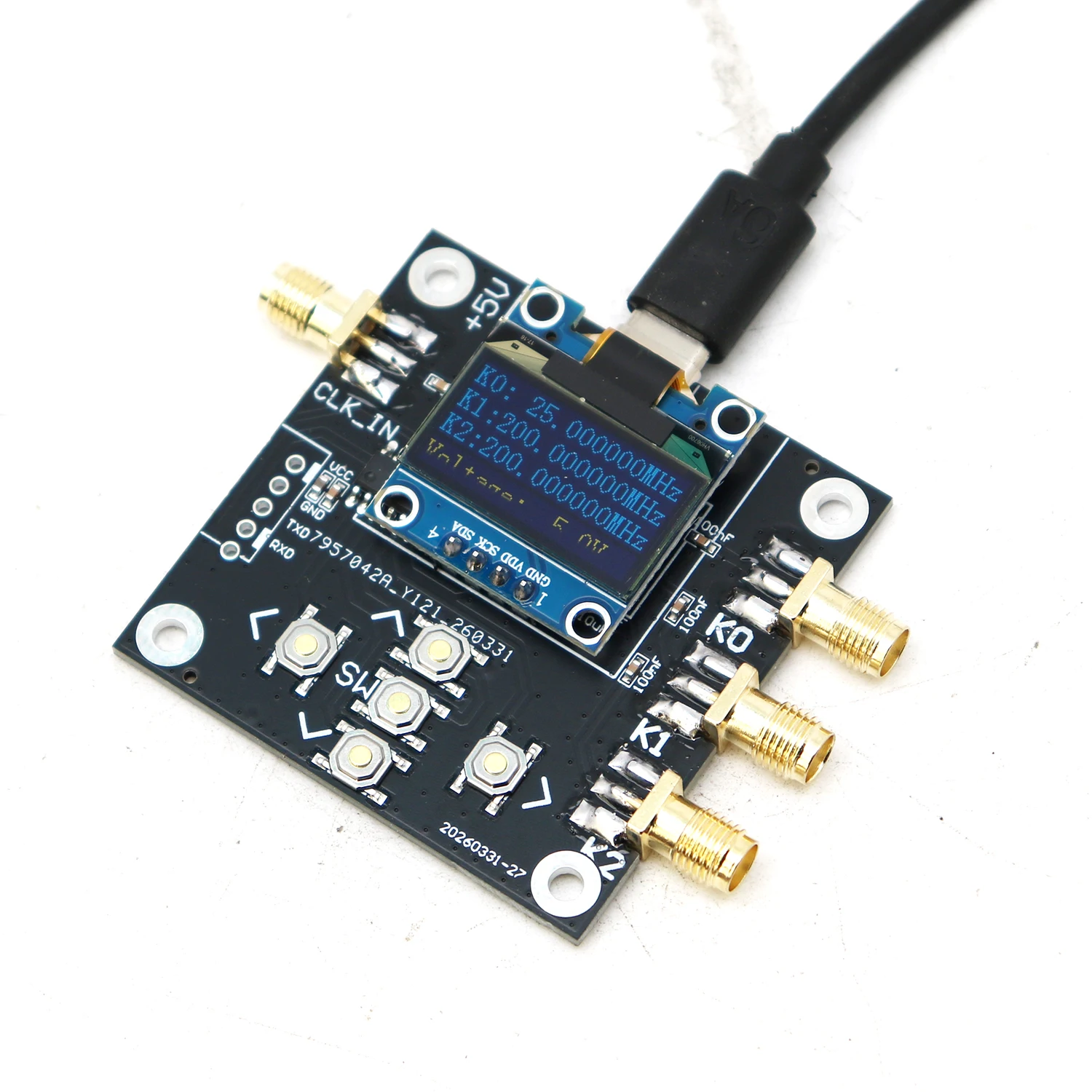

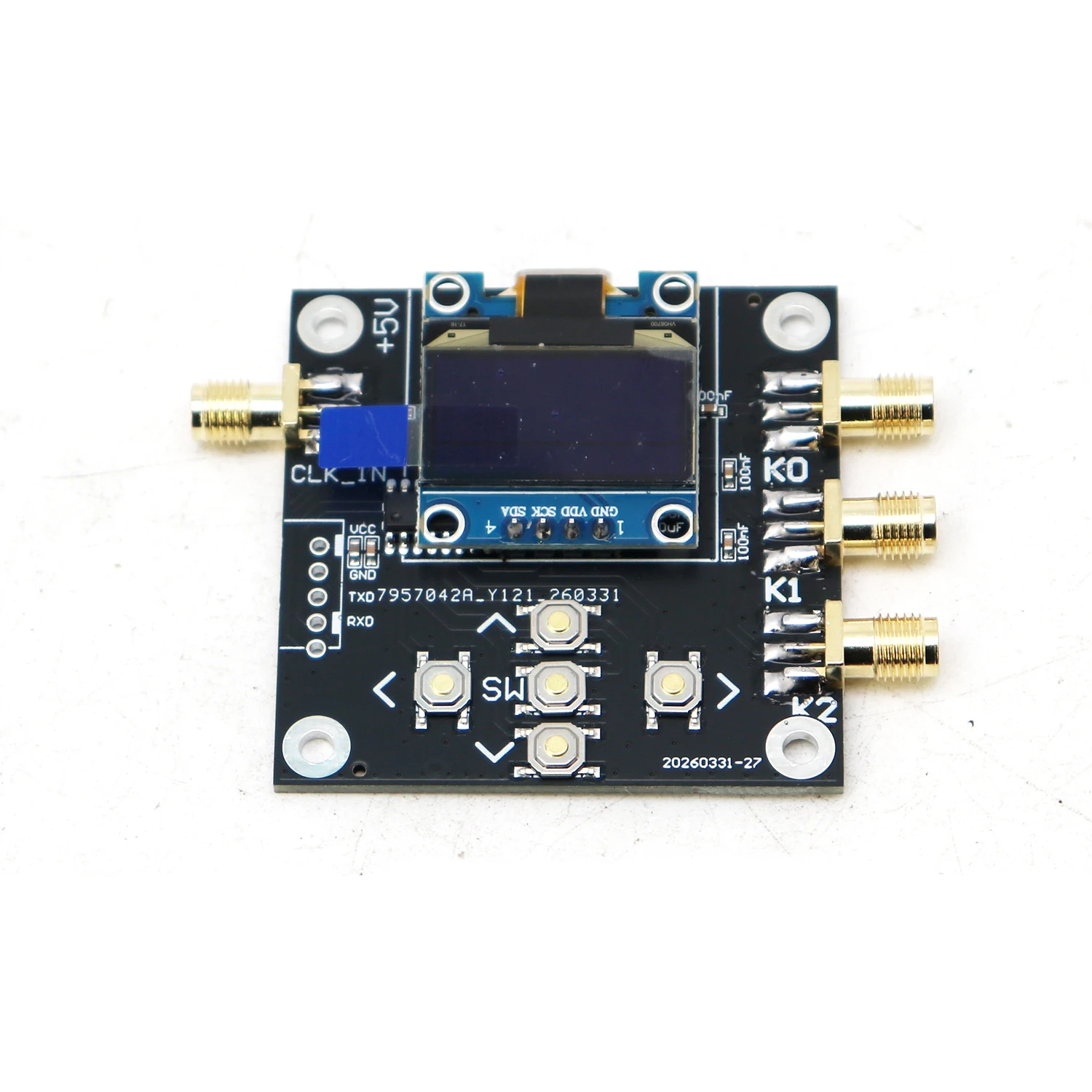

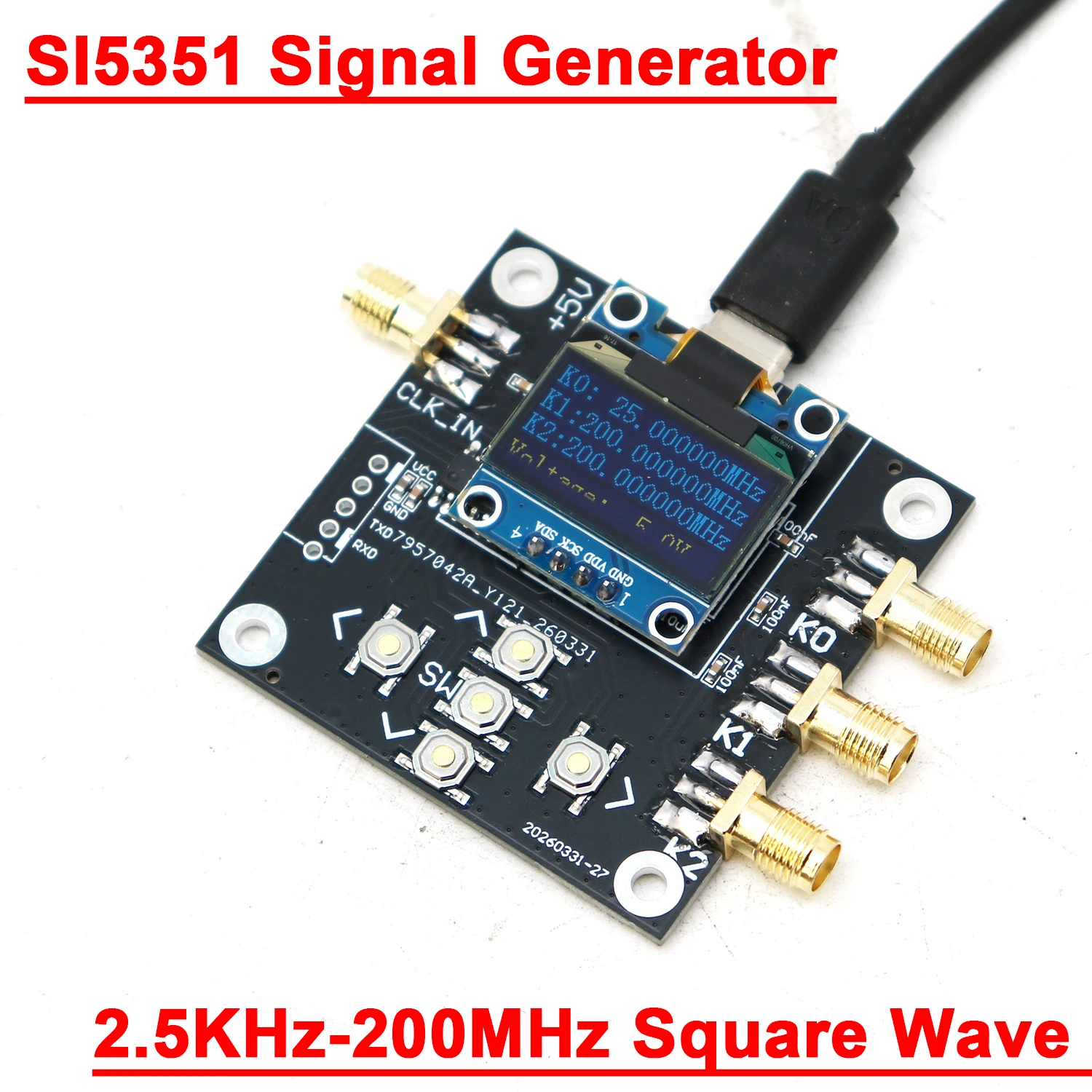

SI5351 클럭 생성기 / 구형파 신호 소스 모듈
제품 설명:
이 신호 발생기 모듈은 다음을 기반으로 합니다. SI5351프로그래머블 클럭 생성기 IC로, 넓은 주파수 범위에서 안정적인 구형파 신호를 생성할 수 있습니다. 세 개의 SMA 출력 포트를 갖추고 있으며, 버튼을 통해 주파수를 조정할 수 있고, 고정밀 애플리케이션을 위한 외부 주파수 기준 옵션을 제공합니다. 전원은 Type-C USB (3.3V–5V) 실험실 테스트, RF 실험, 교육 및 다목적 클럭 소스로 이상적입니다.
사용 방법:
전력: Type-C 포트를 통해 3.3V~5V DC 전원을 연결합니다.

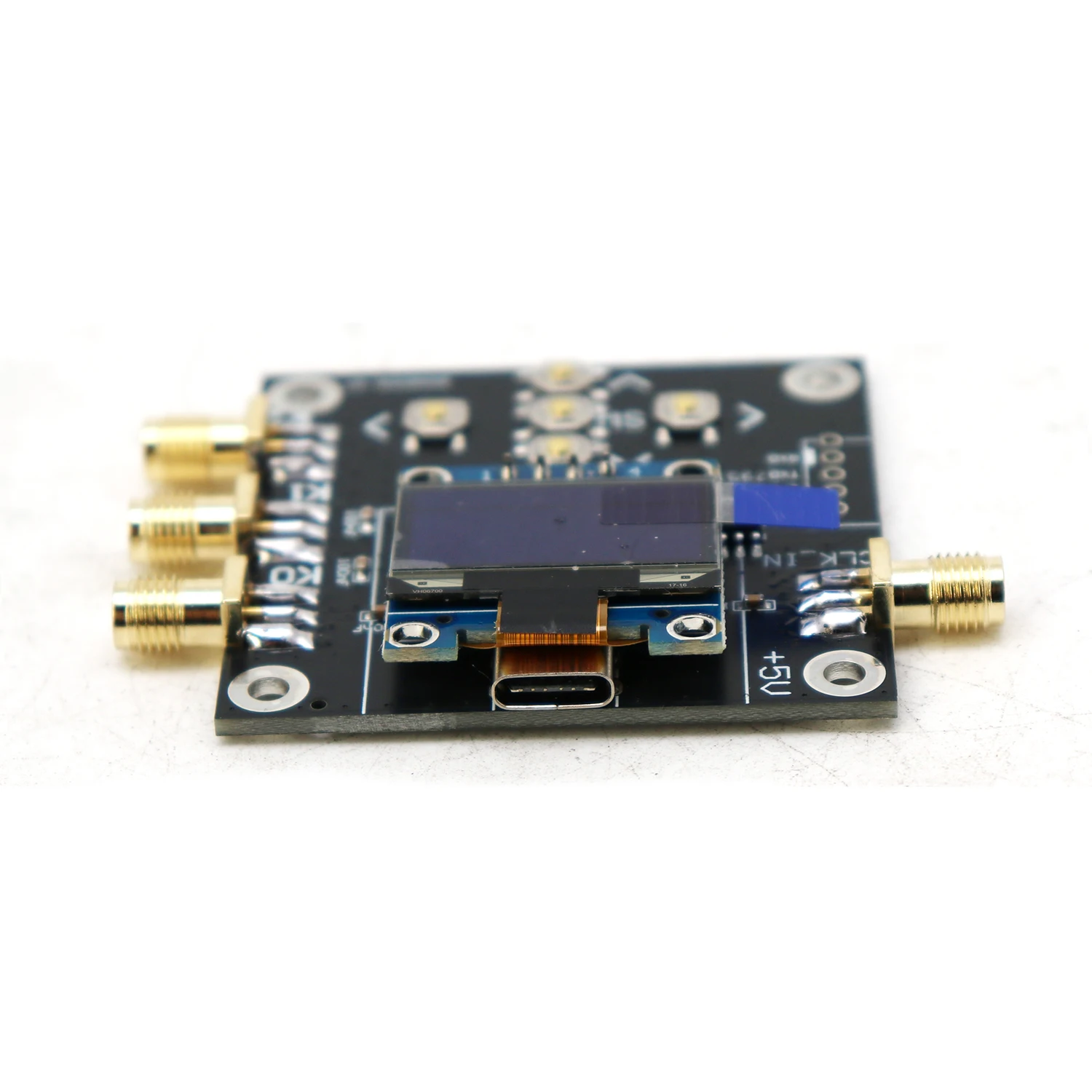

크기: 5X5X0.8CM (SMA 헤드 제외)

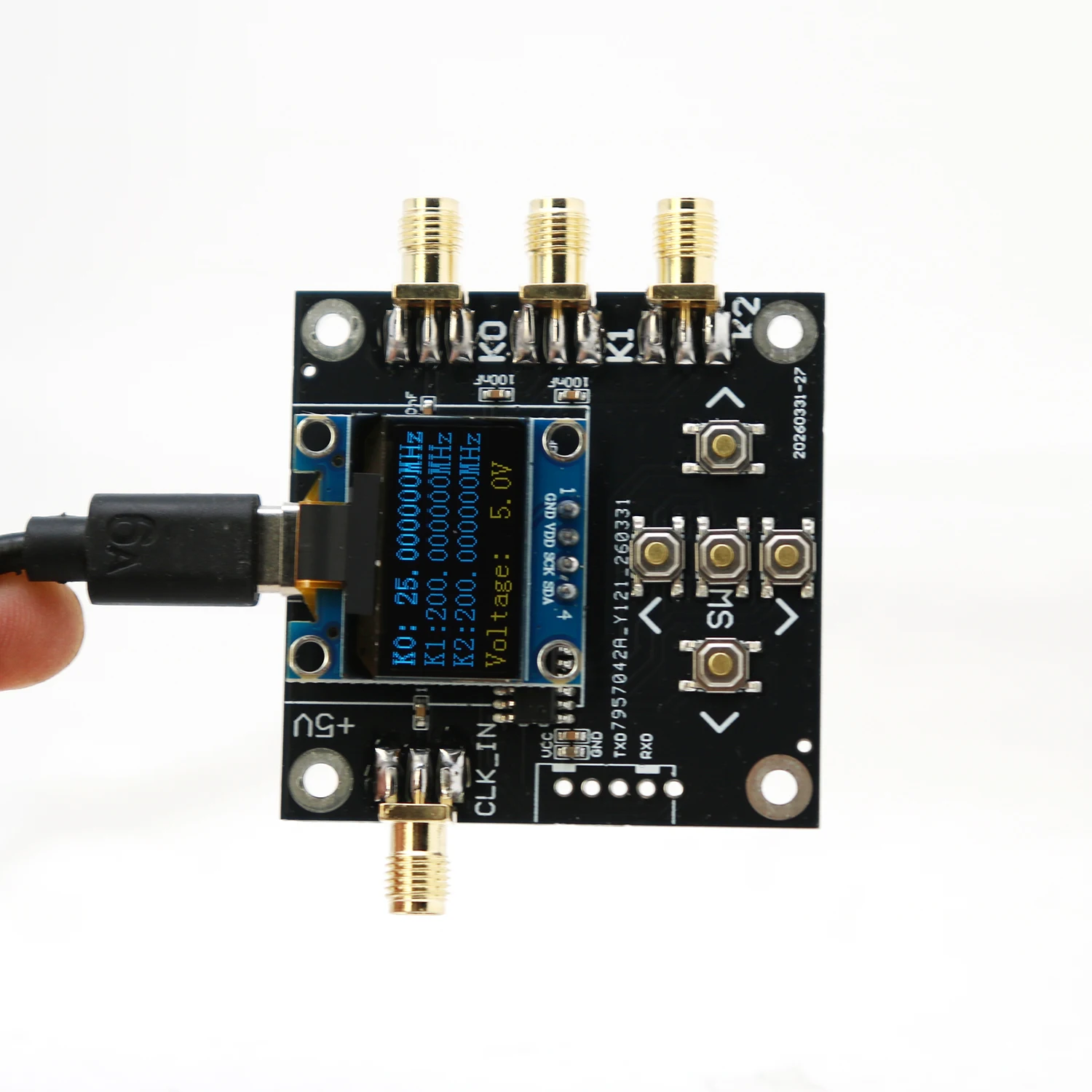

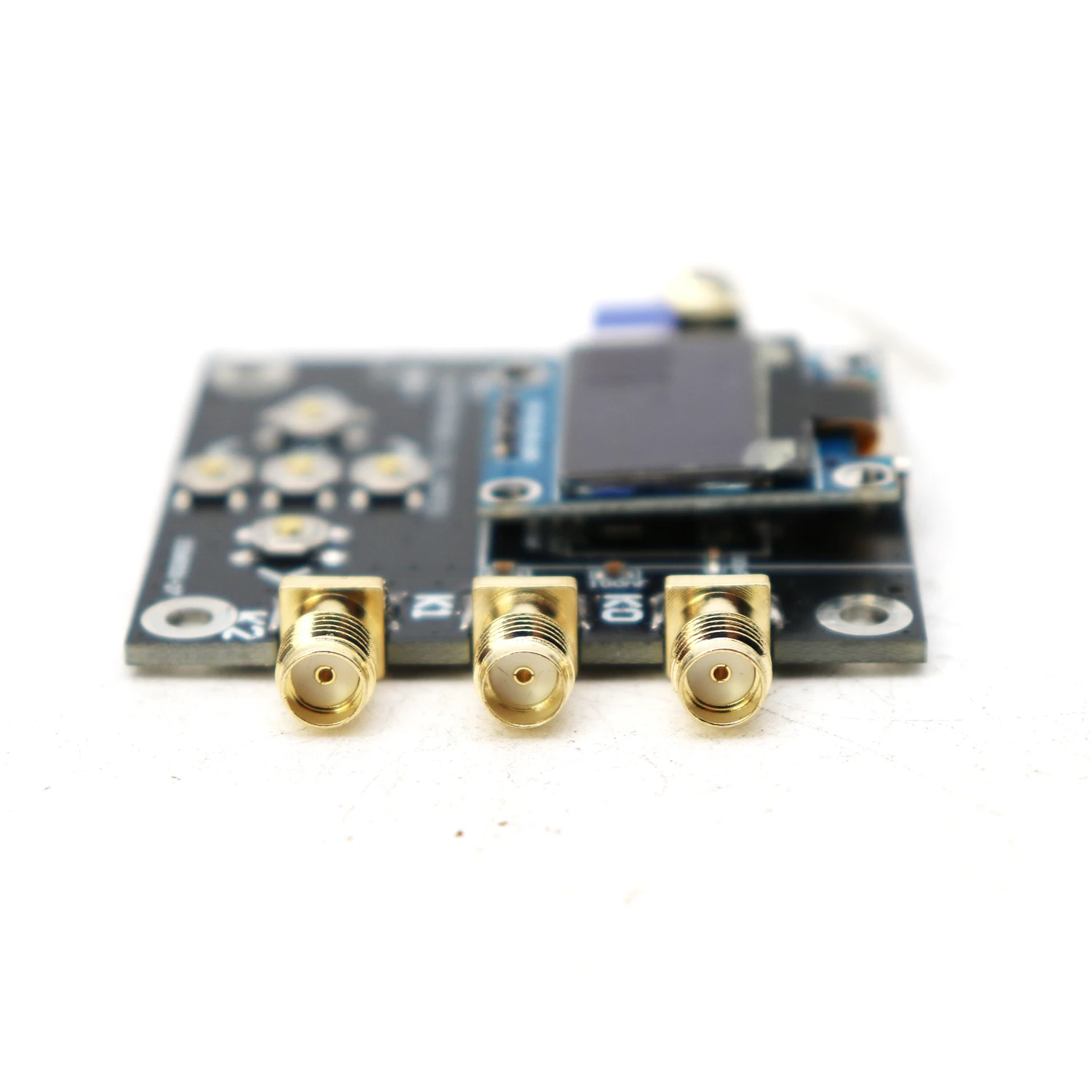

출력: 보드에는 세 개의 SMA 출력 포트가 있습니다.
K0: 온보드 수정 발진기 주파수의 고정 출력.
K1 & K2: 버튼을 통한 사용자 조정 가능한 출력
주파수 범위: 2.5kHz – 200MHz.
주파수 조정:
사용 가운데 버튼 출력 채널(K0/K1/K2)을 선택합니다. 선택된 채널은 강조 표시됩니다(역색 표시).
사용 왼쪽/오른쪽 버튼 편집할 숫자를 선택합니다.
사용 위/아래 버튼 선택된 숫자를 증가/감소합니다. 출력 주파수는 실시간으로 업데이트됩니다.
누르세요 가운데 버튼 현재 채널의 주파수를 저장하고 다음 채널로 이동합니다.
고정밀 보정:
고주파 정확도가 필요한 애플리케이션의 경우, 알려진 기준 주파수를 입력할 수 있습니다. CLK_IN SMA 포트(왼쪽)를 사용하고 해당 값을 K0 주파수로 설정합니다.
또는,

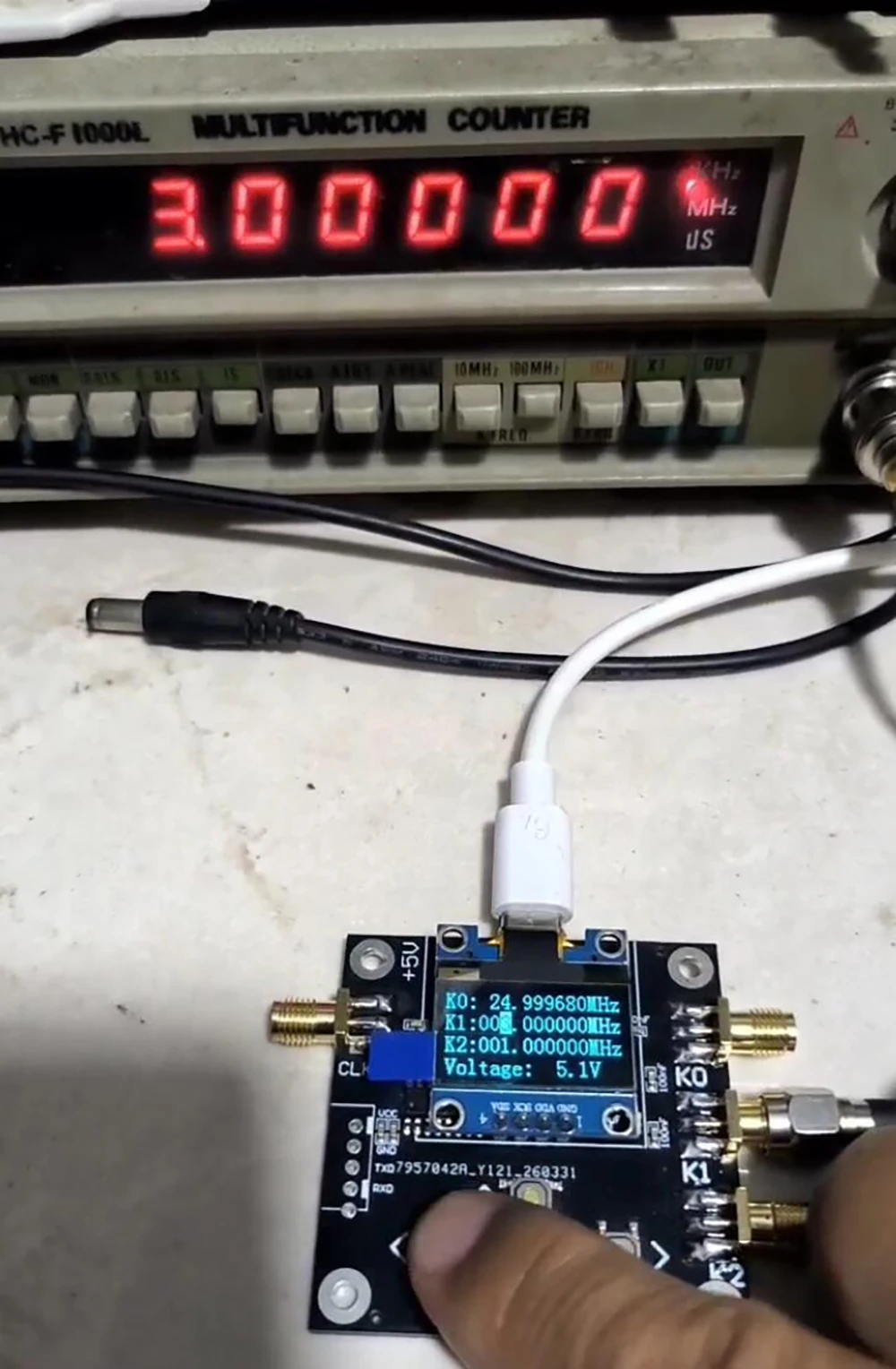

온보드 수정 발진기의 실제 주파수를 K0에서 측정하십시오.
주파수 카운터가 있는 포트에서 측정된 값을 K0으로 설정합니다.
모듈 전체를 보정하세요.
사양:
파라미터 |
값 |
칩셋 |
SI5351 |
출력 유형 |
정사각파 |
출력 포트 |
3 × SMA (K0, K1, K2) |
주파수 범위(K1/K2) |
2.5kHz – 200MHz |
K0 출력 |
온보드 크리스탈 주파수 |
전원 공급 |
Type-C, 3.3V – 5V DC |
캘리브레이션 |
외부 기준 또는 측정된 K0 주파수 |
적용 분야 |
실험실 신호 소스, 클록 생성, RF 실험 |
적용 분야:
실험실 신호 및 클록 생성
RF 회로 테스트 및 디버깅
HAM 라디오 프로젝트
교육용 전자 실험
마이크로컨트롤러 및 FPGA를 위한 프로그래밍 가능한 클록 소스로서
주파수 보정 및 측정 설정
