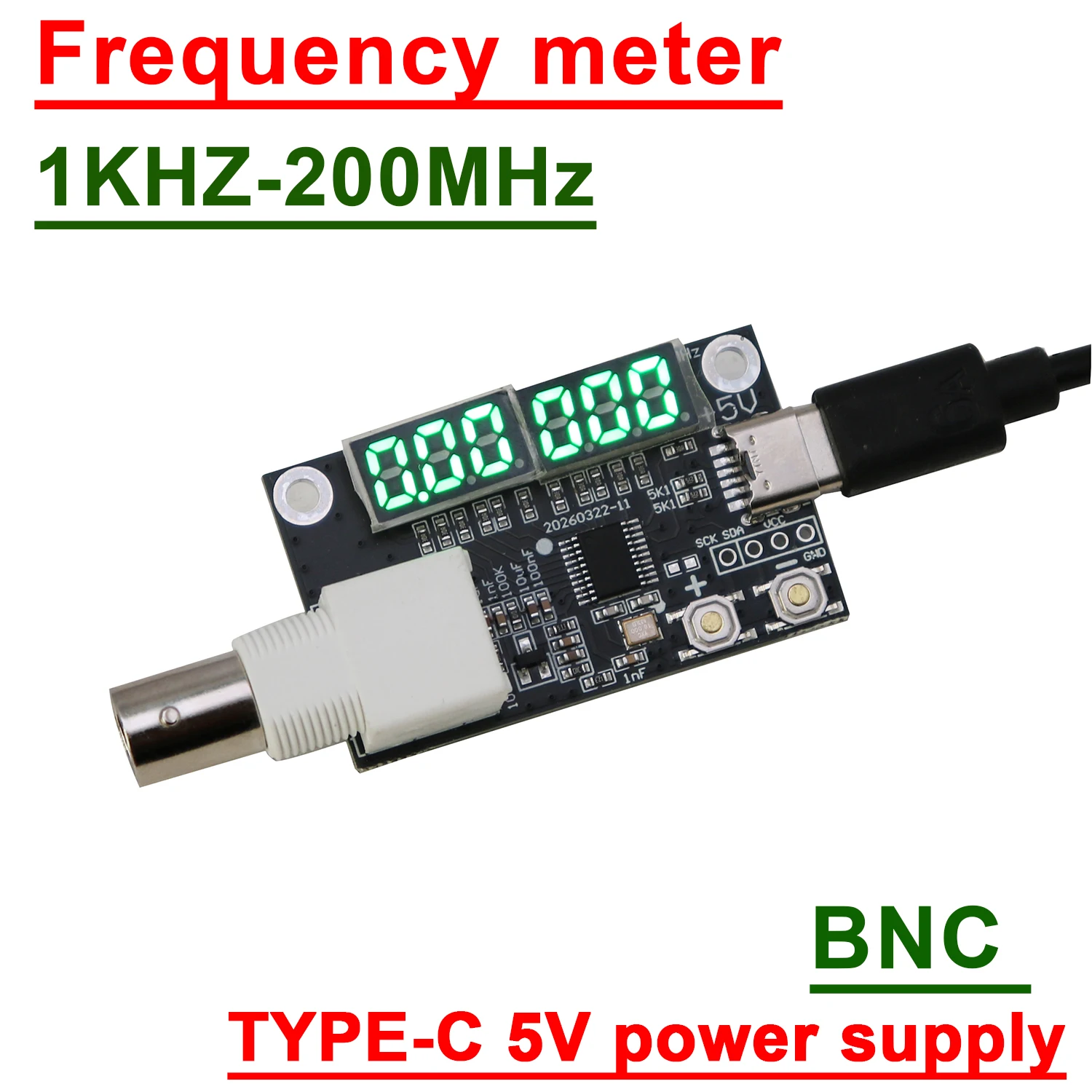

1kHz-200MHz 주파수 카운터 BNC 고정밀 RF 신호 테스터 디지털 주파수 측정기 FM AM MW SW 라디오 수리

1KHz-200MHz 6자리 LED 주파수 카운터, BNC RF 신호 테스터 – 고정밀 주파수 측정기

제품 설명:

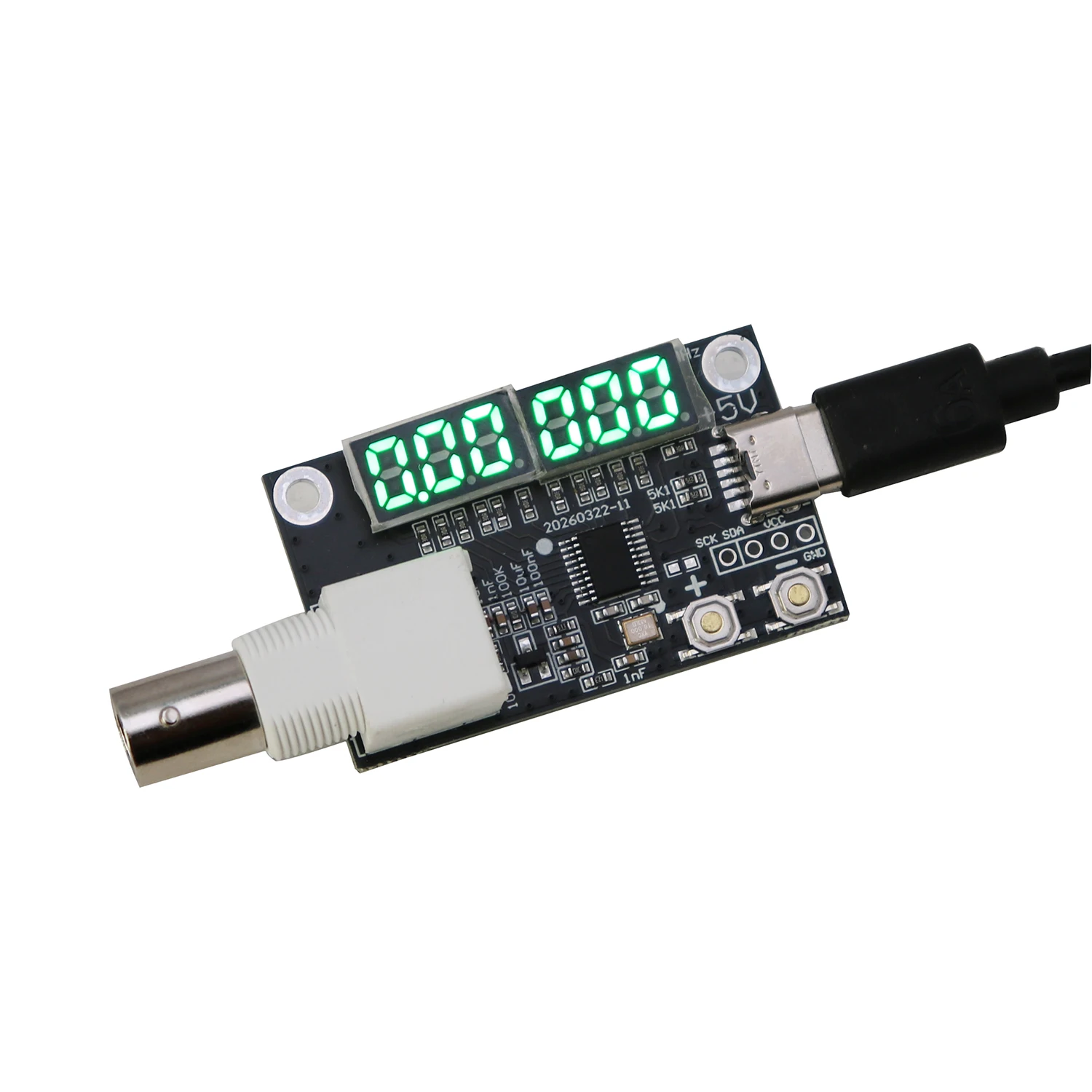

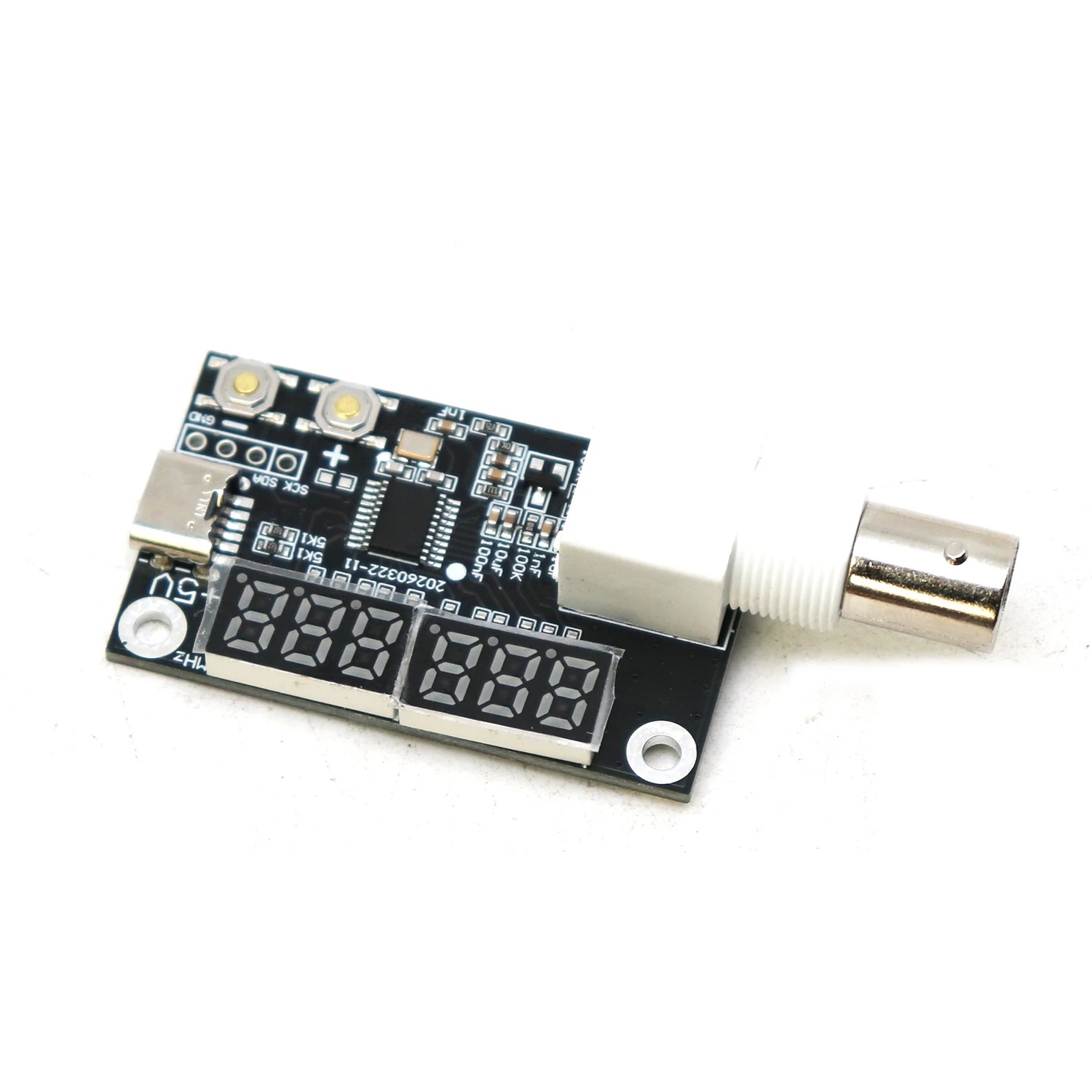

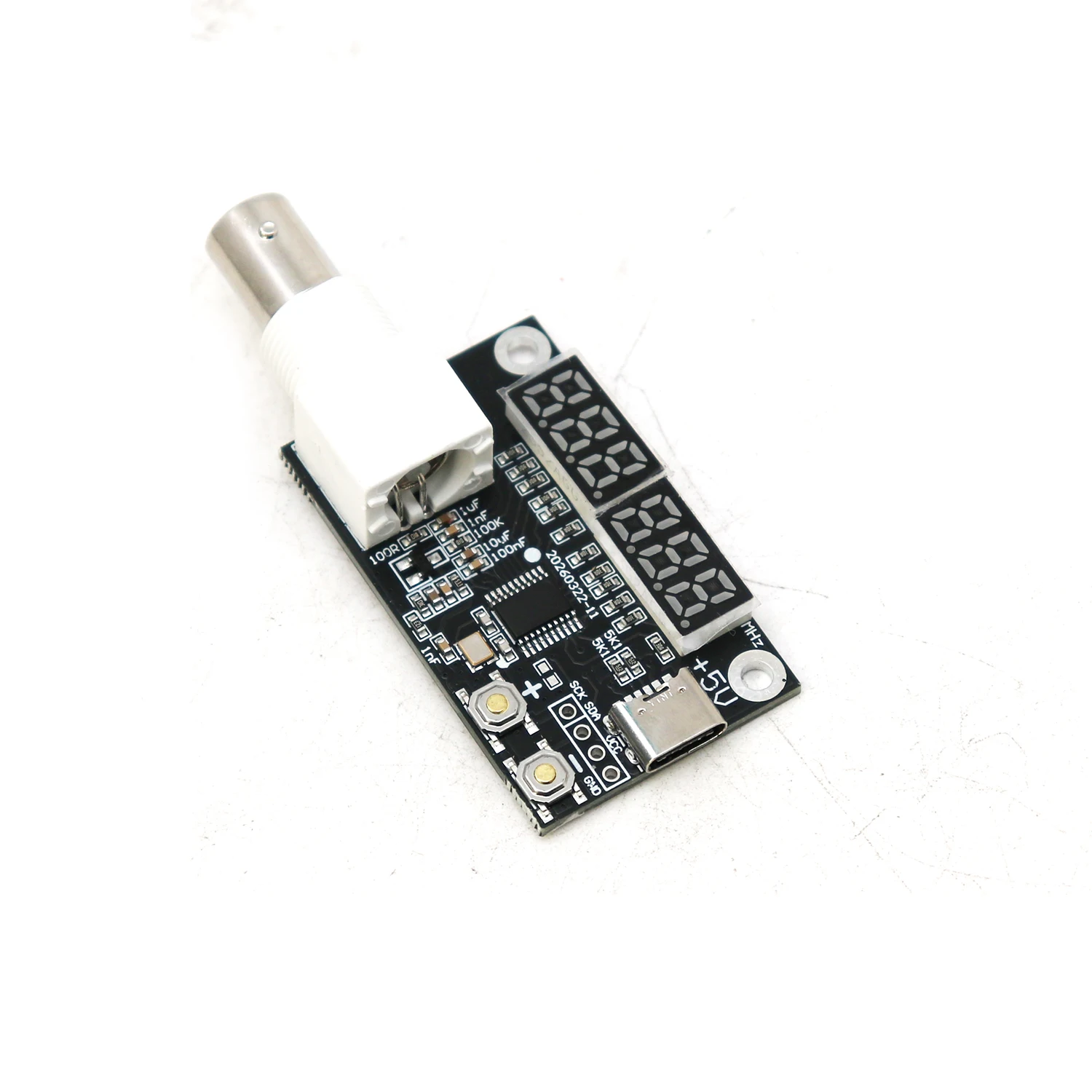

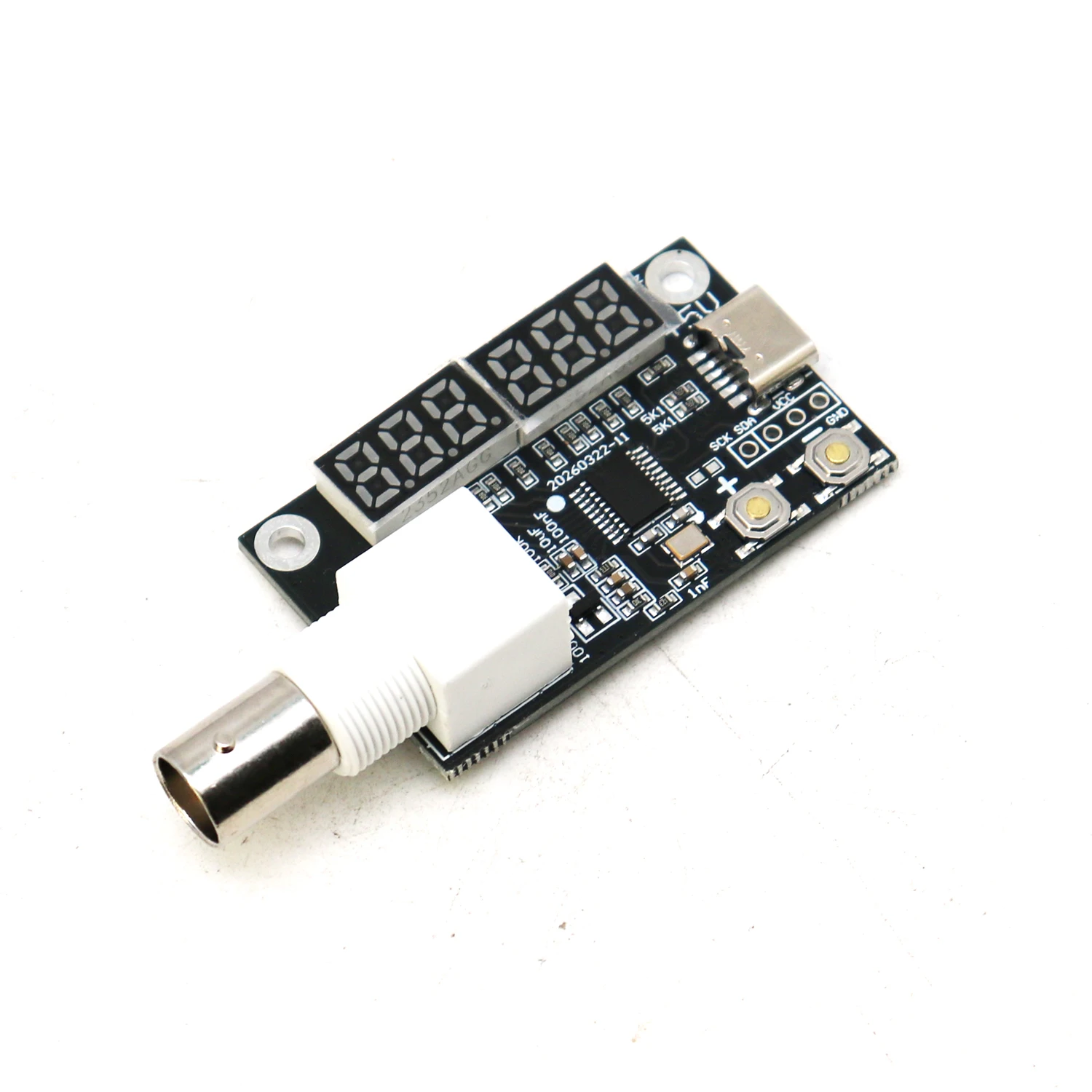

이 소형 6자리 LED 주파수 카운터는 다음의 신호를 정확하게 측정하도록 설계되었습니다.1KHz ~ 200MHz를 통해BNC 입력 커넥터밝은 LED 디스플레이, 높은 정밀도(0.001% 오차), 그리고 낮은 전력 소비를 특징으로 합니다. 전원은Type‑C (3–5V)또는 DIY 리튬 배터리로, 실험실 테스트, RF 문제 해결, 아마추어 무선, 전자 교육에 이상적입니다.

사양:

• 주파수 범위:1KHz – 200MHz

• 입력 신호:0.1Vpp – 3Vpp

• 디스플레이:6자리 LED

• 주파수 표시 논리:

  • 100MHz 미만: 소수점이 있는 MHz를 표시합니다.

  • 100MHz 이상: 소수점 없이 KHz를 표시합니다.

• 정밀도:±0.001% (예: 100MHz에서 오차 = ±1KHz)

• PCB 크기: 4.8.X2.9CM

• 전원 공급:

  • 타입-C DC 3–5V (DIY 리튬 배터리도 지원)

  • 전류 소비: ~30mA @ 5V, ~15mA @ 3V

• 입력 커넥터:BNC

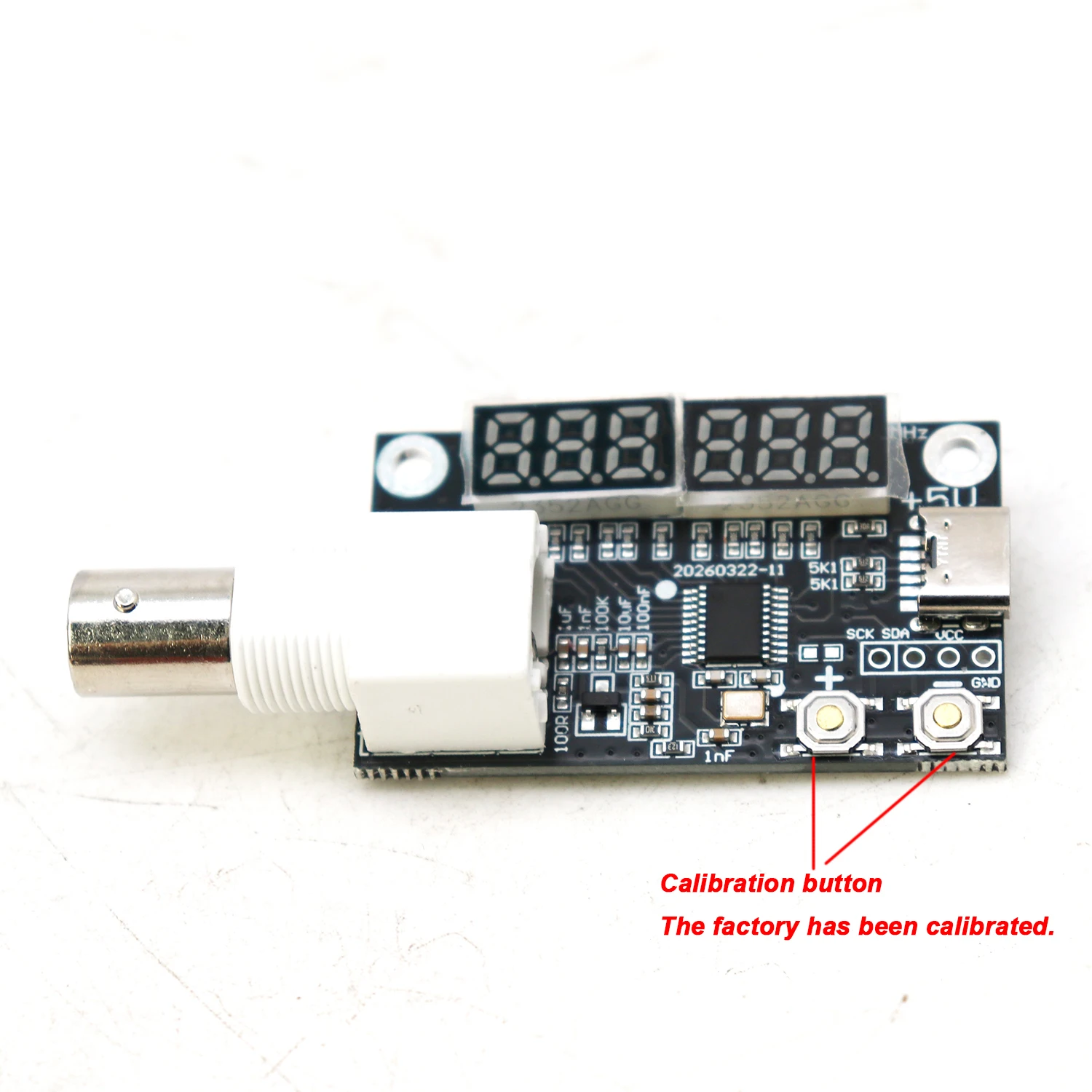

• 캘리브레이션:공장 교정을 위한 버튼 2개(공장에서 사전 교정되었지만 사용자 교정 가능)

교정 지침(필요한 경우):

1. 10MHz~50MHz 사이의 알려진 표준 주파수를 입력합니다.

2. 프레스
   전원을 켤 때 버튼 중 하나를 누른 상태로 유지하면 보정 모드로 진입합니다.
   LED 디스플레이가 깜박이고 주파수의 마지막 6자리가 표시됩니다.
   (단위: Hz).

3. 사용+및–표시된 값을 알려진 입력 주파수의 ±5Hz 범위 내로 조정할 때까지 버튼을 사용하세요.

4. 보정 모드를 저장하고 종료하려면 두 버튼 중 하나를 2초 동안 길게 누르세요.

참고:장치는 공장에서 교정되었으며 일반적으로 사용자 교정이 필요하지 않습니다.

적용 분야:

• RF 신호 측정 및 디버깅

• HAM 무선 주파수 모니터링

• 전자 실험실 테스트

• 신호 발생기 검증

• 교육 훈련 및 DIY 프로젝트

• 산업용 주파수 계수
