주의사항

프로그래밍을 원하시면 저희 매장에서 'ICP5'를 검색하여 ICP5 보드를 구매하시기 바랍니다.
JAB5의 블루투스 이름을 변경하려면 저희 스토어에서 'name'을 검색하여 구매하시고, 새로운 블루투스 이름을 저희에게 보내는 것을 잊지 마세요.
대부분의 구매자는 해당 케이블 패키지를 구매할 것입니다. 저희 스토어에서 "케이블"을 검색하여 JAB5용 케이블 패키지를 구매하실 수 있습니다.
오디오 시스템에 두 개의 서로 다른 전원 공급 장치를 사용하는 경우 접지를 함께 연결하여 전위차로 인해 앰프 보드가 손상되는 것을 방지하세요.

사용 설명서

http://files.sure-electronics.com/download/JAB5.pdf

http://files.sure-electronics.com/download/JAB5_Datasheet.pdf

시그마스튜디오

https://files.sure-electronics.com/download/ICP5_program.pdf

http://files.sure-electronics.com/download/JAB5_SigmaStudio.pdf

http://files.sure-electronics.com/download/Sigmastudio_Examples.pdf

PC UI

http://files.sure-electronics.com/download/ICP5_PCUI.docx

비디오

https://www.youtube.com/watch?v=1tYLn3NvGho

https://www.youtube.com/watch?v=Yt2S9YIZyyo

https://www.youtube.com/watch?v=fUsLQpRW2eU

https://www.youtube.com/watch?v=8ftD-qouYY4

3-way 디지털 크로스오버 비디오

https://www.youtube.com/watch?v=BOwIbNcLfmA

특징

4.80 x 3.60 인치 PCB 크기
DSP 및 Bluetooth 5.0 통합
전원 관리 회로
신호 레벨 센서 시스템
I2S 입력 및 라인 입력 지원
I2S 출력 지원
4.0 / 2.1 / 2.0 모드 지원
다른 JAB5와 연결하여 8 x 100W를 지원
블루투스 페어링 해제
4개의 외부 전위차계 제어
블루투스 LED 표시등
신호 감지 LED 표시기
프로그래밍 및 APP/PC UI 제어를 위한 ICP5 지원

4채널 오디오 앰프 보드 - 궁극의 올인원 오디오 솔루션

JAB5 4채널 오디오 앰프 보드로 다재다능함의 힘을 경험해보세요. 이 기능이 가득한 보드는 Bluetooth 5.0(aptX HD 지원)과 ADAU1701 DSP를 결합하여 모든 요구를 충족하는 종합적인 오디오 솔루션을 제공합니다.
주요 특징:
고성능 증폭: JAB5는 6옴 부하에서 채널당 100W의 놀라운 출력 전력을 제공하여 강력하고 몰입감 있는 오디오 성능을 보장합니다.
다중 입력 옵션: Bluetooth, 라인 및 I2S 입력으로 유연성을 누리며 다양한 오디오 소스를 쉽게 연결할 수 있습니다.
ADAU1701 DSP 통합: 탑재된 ADAU1701 DSP는 무한한 가능성을 열어줍니다. SigmaStudio를 사용하여 보드를 프로그래밍하거나, 전용 앱을 통해 제어하거나, WONDOM ICP 프로그래머를 연결하여 PC UI로 제어할 수 있습니다. 이를 통해 볼륨, 게인, 주파수, EQ 설정을 정밀하게 조정할 수 있습니다.
다양한 출력 모드: 다양한 출력 설정으로 오디오 설정을 맞춤화하세요. 4.0 모드(4 x 100W), 2.1 모드(2 x 100W + 1 x 200W), 또는 2.0 / 0.2 모드(2 x 200W) 중에서 선택하여 다양한 오디오 프로젝트에 적합하게 사용할 수 있습니다.
확장 가능한 기능: 여러 JAB5 보드를 캐스케이드 방식으로 연결하여 오디오 8.0을 구성하거나 복잡한 오디오 시스템을 구축할 수 있어 확장성과 적응성을 제공합니다.
다양한 오디오 애플리케이션에 완벽한 선택: JAB5는 블루투스 스피커, 홈 오디오 시스템, 정원 오디오 설치, 디지털 크로스오버, DIY 오디오 프로젝트 등 다양한 용도에 이상적인 다재다능한 제품입니다. 무선 오디오 입력, 통합된 ADAU1701 DSP, 그리고 고품질 오디오 성능을 통해 어떤 애플리케이션에서도 뛰어난 출력을 제공합니다.
전원 공급 장치 요구 사항: JAB5에 전원을 공급하려면 DC10V-39V 전원 공급 장치가 필요하며, 중단 없는 오디오 즐거움을 위해 안정적이고 신뢰할 수 있는 성능을 제공합니다.

Bluetooth V5.0과 통합

JAB5 4채널 오디오 앰프 보드는 Bluetooth 5.0을 통합하여 aptX, aptX HD, aptX LL, SBC, AAC 등 다양한 오디오 포맷을 지원합니다. 높은 수신 감도와 최대 9dBm 및 -90dBm의 RF 출력으로 강력하고 안정적인 Bluetooth 연결을 제공합니다. 내장 안테나를 통해 기기와 직접 페어링이 가능하여 편리한 음악 재생을 지원하며, 스피커나 캐비닛에 설치할 수 있는 외부 안테나 포트도 제공되어 안정적인 연결과 높은 오디오 성능을 보장합니다. JAB5로 무선 오디오의 편리함을 경험하면서도 신호 강도나 오디오 품질을 타협하지 마세요.

ADAU1701 DSP와 통합되어 SigmaStudio, APP 및 PC UI 제어를 통한 프로그래밍 지원

JAB5 4채널 오디오 앰프 보드는 고성능 ADAU1701 DSP 칩을 통합하여 오디오 신호 처리를 한 단계 끌어올립니다. 이 강력한 칩은 고급 신호 처리 기능을 제공하여 오디오 경험을 향상시킵니다.
편리한 제어 옵션을 제공하기 위해 JAB5는 외부 포텐셔미터를 위한 네 개의 포트를 포함하고 있습니다. 이 포텐셔미터를 사용하면 JAB5가 스피커나 캐비닛에 설치된 상태에서도 게인과 주파수 설정을 조정할 수 있습니다. 이러한 포텐셔미터의 구체적인 기능과 사용 방법은 보드와 함께 제공된 데이터시트 또는 연결 가이드에서 확인할 수 있습니다.
추가적인 맞춤 설정과 제어를 위해 JAB5는 WONDOM ICP 프로그래머와 연결할 수 있습니다. SigmaStudio를 사용하면 특정 요구에 맞춘 프로그램을 작성하고 맞춤형 오디오 처리 알고리즘을 생성할 수 있습니다. 또한, 전용 PC UI를 통해 오디오 시스템을 실시간으로 원격 제어할 수 있으며, 게인, 볼륨, 하이/로우 패스 필터, EQ 및 기타 매개변수를 조정하여 오디오 출력을 세밀하게 조정할 수 있습니다.
JAB5와 ADAU1701 DSP 칩의 통합, 외부 전위차계의 유연성, WONDOM ICP 프로그래머를 통한 제어 옵션을 통해 오디오 경험을 완벽하게 최적화하고 맞춤화할 수 있습니다.
참고: WONDOM ICP 프로그래머를 사용한 전위차계 및 프로그래밍과 관련된 자세한 지침 및 기능은 제공된 데이터시트 또는 연결 가이드를 참조하십시오.

PC UI Miumax

PC UI - JAB5용 Miumax 다운로드 링크

http://files.sure-electronics.com/download/Miumax_Setup_v2.0.0.1.zip

라인 입력 및 I2S 입력 지원

JAB5 4채널 오디오 앰프 보드는 다양한 오디오 소스를 지원하기 위해 다목적 입력 옵션을 제공합니다. 블루투스 입력과 함께 JAB5는 3.5mm 라인 입력과 I2S 입력을 지원합니다. 이러한 입력 방식은 다양한 오디오 기기를 보드에 연결할 수 있는 유연성을 제공합니다.
블루투스, 3.5mm 라인, 또는 I2S 입력을 사용할 때, 신호는 혼합된 후 증폭 회로로 전송됩니다. 이는 여러 오디오 입력을 매끄럽게 통합하고 통합된 오디오 출력을 가능하게 합니다.
3.5mm 라인 입력을 사용하려면 3.5mm AUX-IN 케이블을 준비해야 합니다. 마찬가지로, I2S 입력을 위해서는 PH-6Pos 케이블이 필요합니다. 두 케이블 모두 기능성 케이블 키트(AA-JA11117)에서 찾을 수 있으며, 이를 통해 오디오 소스를 JAB5 보드에 연결하는 데 필요한 액세서리를 제공합니다.
블루투스, 3.5mm 라인, I2S 입력을 지원하는 JAB5는 다양한 오디오 장치와의 호환성을 보장하여 오디오 프로젝트에 다재다능한 선택이 됩니다.

4.0 / 2.1 / 2.0 / 0.2 출력 모드 지원 구성

JAB5 4채널 오디오 앰프 보드는 다양한 출력 구성 옵션을 제공하여 여러 오디오 시스템에 유연성을 제공합니다. 이 보드는 다양한 채널 조합을 지원하며, 사용자의 특정 요구 사항에 따라 보드를 구성할 수 있습니다.
JAB5는 다음 출력 모드로 설정할 수 있습니다:
4.0 모드: 이 모드에서는 네 개의 채널 각각이 100W의 출력을 제공하며, 총 출력은 4 x 100W가 됩니다.
2.1 모드: 2.1 모드의 총 출력은 2 x 100W + 1 x 200W입니다.
2.0 / 0.2 모드: 이 설정에서는 두 개의 채널이 결합되어 200W의 출력을 제공합니다. 이 모드는 더 높은 출력이 필요한 설정에 적합합니다. 0.2 모드의 경우, 하드웨어 설정 외에도 PC UI를 사용한 주파수 조정이 필수적이라는 점을 유의하시기 바랍니다. 또한, 0.2 모드는 포텐셔미터를 통한 하드웨어 제어를 사용할 때는 지원되지 않는다는 점을 참고하시기 바랍니다.
운영의 편리성을 보장하기 위해 WONDOM은 자동 케이블 삽입 인식 기능을 구현했습니다. 이 기능은 다양한 출력 모드 간의 전환 과정을 간소화합니다. 필요한 대로 케이블을 연결하기만 하면 보드가 자동으로 구성 설정을 인식합니다. 선택된 출력 모드에 따라 네 개의 외부 포텐셔미터의 기능이 자동으로 변경됩니다.
그러나 JAB5를 0.2 모드로 사용할 때는 하드웨어 설정 외에도 PC UI를 통해 주파수 조정이 필요하다는 점을 기억하는 것이 중요합니다. 이 모드는 최적의 성능을 제공하지만 주파수 조정을 위해 소프트웨어 제어가 필요합니다.

다른 JAB5와 연결하여 오디오 8.0 또는 기타 시스템 구축

스피커 출력 외에도 JAB5 4채널 오디오 앰프 보드는 I2S 신호 출력을 지원하여 오디오 신호를 다른 I2S 앰프 보드로 전송할 수 있습니다. 이 기능을 통해 여러 개의 JAB5 보드를 연결하여 필요에 따라 더 큰 오디오 시스템을 구성할 수 있습니다. 예를 들어, I2S 입력 및 출력 포트를 사용하여 두 개의 JAB5 보드를 연결하면 8 x 100W 시스템을 구축할 수 있습니다.
캐스케이드 설정을 구성하기 위해 JAB5 보드에는 마스터 모드 또는 슬레이브 모드로 설정할 수 있는 스위치가 포함되어 있습니다. 이 설정은 캐스케이드 구성에서 각 보드의 역할을 결정합니다. 보드 간의 동기화와 제어를 유지하기 위해 올바른 설정을 확인하는 것이 중요합니다.
내장 오디오 시스템에서 손쉬운 제어와 일관된 오디오 성능을 보장하기 위해, 슈어 일렉트로닉스는 JAB5 보드에 동기화 포트를 포함했습니다. 이 포트는 연결된 두 보드의 제어 로직이 동기화된 상태를 유지하도록 하여 시스템의 전반적인 기능성과 신뢰성을 향상시킵니다.
캐스케이드 설정, 동기화 및 제어 로직에 대한 자세한 정보와 지침은 WONDOM에서 제공하는 데이터시트를 참조하십시오.

신호 레벨 센서 시스템, 저전력 소비

JAB5 4채널 오디오 앰프 보드는 신호 레벨 센서 시스템을 통합하여 전력 효율을 향상시키고 재생 시간을 연장합니다. 이 시스템은 입력 신호를 지속적으로 모니터링하며, 미리 설정된 신호 전압 임계값을 활용합니다.
센서 시스템이 신호가 없음을 감지하면, 즉 전압이 임계값보다 낮은 상태가 5분 동안 지속될 경우, 증폭기 모듈은 자동으로 대기 모드로 전환됩니다. 이 모드에서는 전력 소비가 크게 줄어들어 에너지 효율이 최적화되고 배터리 수명이 절약됩니다.
신호가 다시 감지되면, 증폭기 모듈은 즉시 대기 모드를 종료하고 중단이나 음질 손실 없이 작동을 재개합니다. 이러한 매끄러운 전환은 오디오 재생이 중단되지 않도록 보장하여 부드럽고 끊김 없는 청취 경험을 제공합니다.
신호 레벨 센서 시스템을 활용함으로써 JAB5는 비활성 상태에서 전력 소비를 줄여 재생 시간을 연장하고 에너지 효율을 향상시킵니다. 이 기능은 오디오 앰프 보드가 배터리로 구동되는 애플리케이션이나 전력 절약이 우선시되는 상황에서 특히 유용합니다.

통합이 용이함

JAB5 4CH 오디오 증폭기 보드에는 사용자 경험을 향상시키고 Bluetooth 연결 및 전원 관리를 제어할 수 있는 편리한 기능이 통합되어 있습니다.
보드에는 버튼 하나만 눌러 블루투스 기기와의 연결을 해제할 수 있는 블루투스 페어링 해제 기능이 포함되어 있습니다. 이 기능은 연결 해제를 위해 특정 블루투스 기기를 찾아 선택할 필요를 없애줍니다. 이를 통해 번거로움 없이 간편하게 블루투스 연결을 종료할 수 있습니다.
또한, JAB5는 대기 기능을 제공하여 앰프 보드를 사용하지 않을 때 저전력 대기 모드로 전환할 수 있습니다. 이 대기 모드는 전력을 절약하고 배터리 수명을 연장하는 데 도움을 주어 에너지 효율적인 작동에 이상적인 기능입니다.
시각적 피드백과 상태 표시를 제공하기 위해 JAB5는 외부 LED 표시등을 위한 포트를 포함하고 있습니다. 이 표시등은 Bluetooth 연결 상태와 신호 상태를 표시하여 JAB5의 작동 상태를 명확하게 파악할 수 있도록 합니다. 이러한 시각적 피드백을 통해 Bluetooth 연결과 신호 강도를 한눈에 확인할 수 있어, 끊김 없고 안정적인 오디오 경험을 보장합니다.

선택 사양

고객의 간편한 사용을 위해 선택 가능한 액세서리를 제공합니다. 기능성 케이블 키트(AA-JA11117)는 JAB5를 더 잘 사용할 수 있도록 필요한 모든 케이블을 제공합니다. 자세한 정보는 AA-JA11117을 참조하시기 바랍니다.

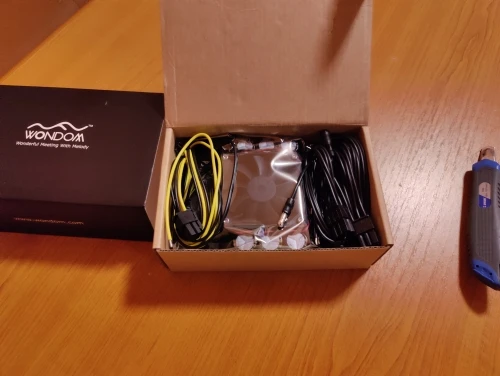

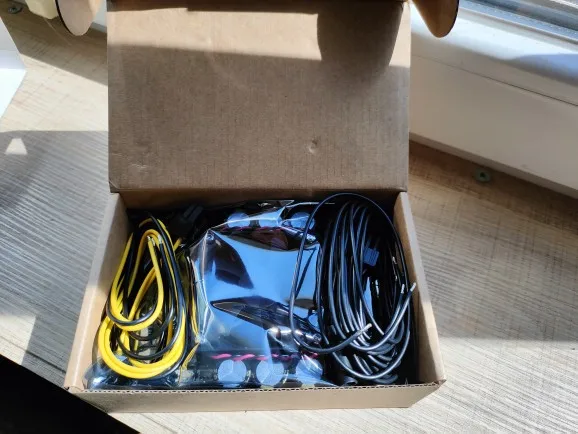

패키지 구성

1개 AA-JA33286, JAB5
몰렉스 MicroFit-4Pos 전원 공급 케이블 1개, 50cm/ 19.69''
몰렉스 미니핏 2x3핀 스피커 케이블 2개, 50cm/ 19.69''

사양

사양은 일반적으로 +25℃에서, 36V DC로 구동되며, 별도의 언급이 없는 한 해당됩니다. 사양은 사전 통보 없이 변경될 수 있습니다.

성능

연결

5.0

★ ★ ★ ★ ★

인증된 구매 후기 57개

모두(57) 사진 리뷰 5별 4별 3별 이하

★ ★ ★ ★ ★

배송지:China Mainland

아주 잘 작동합니다. 강력 추천합니다.

★ ★ ★ ★ ★

배송지:China Mainland

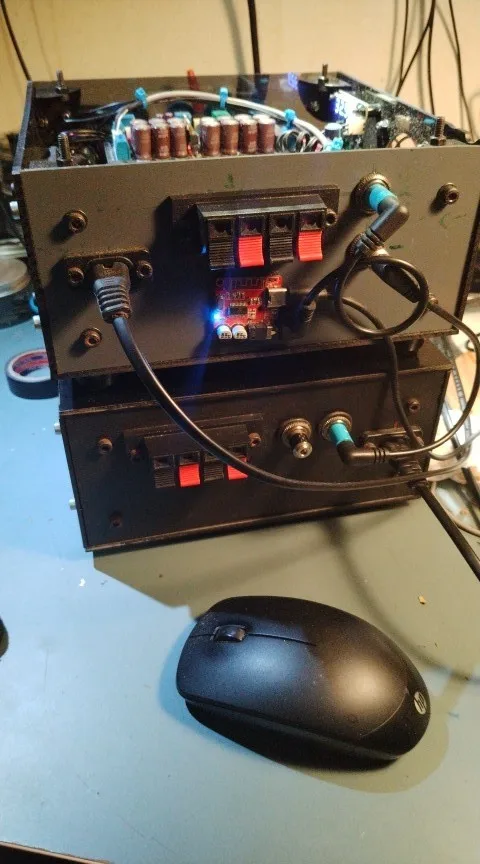

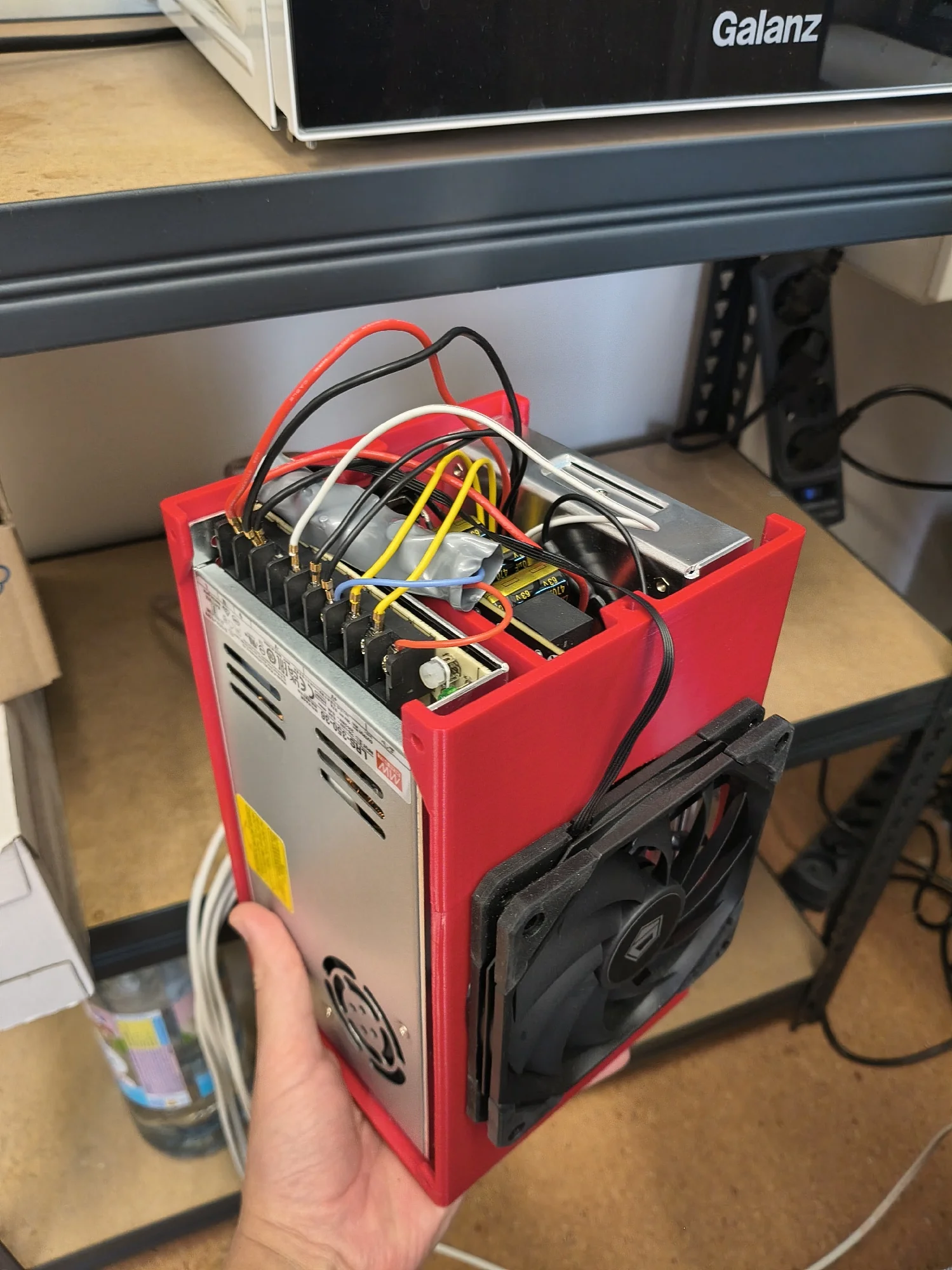

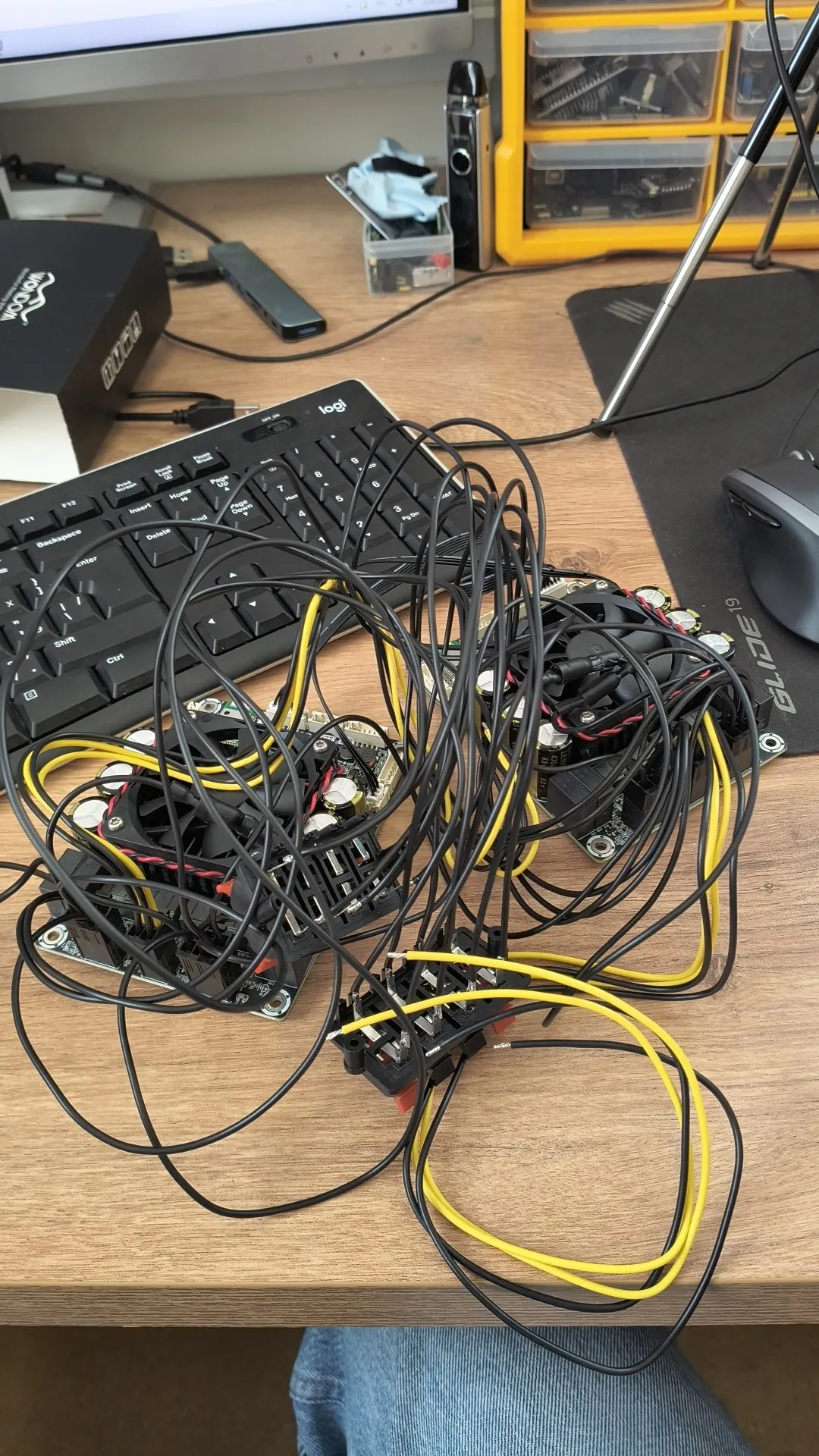

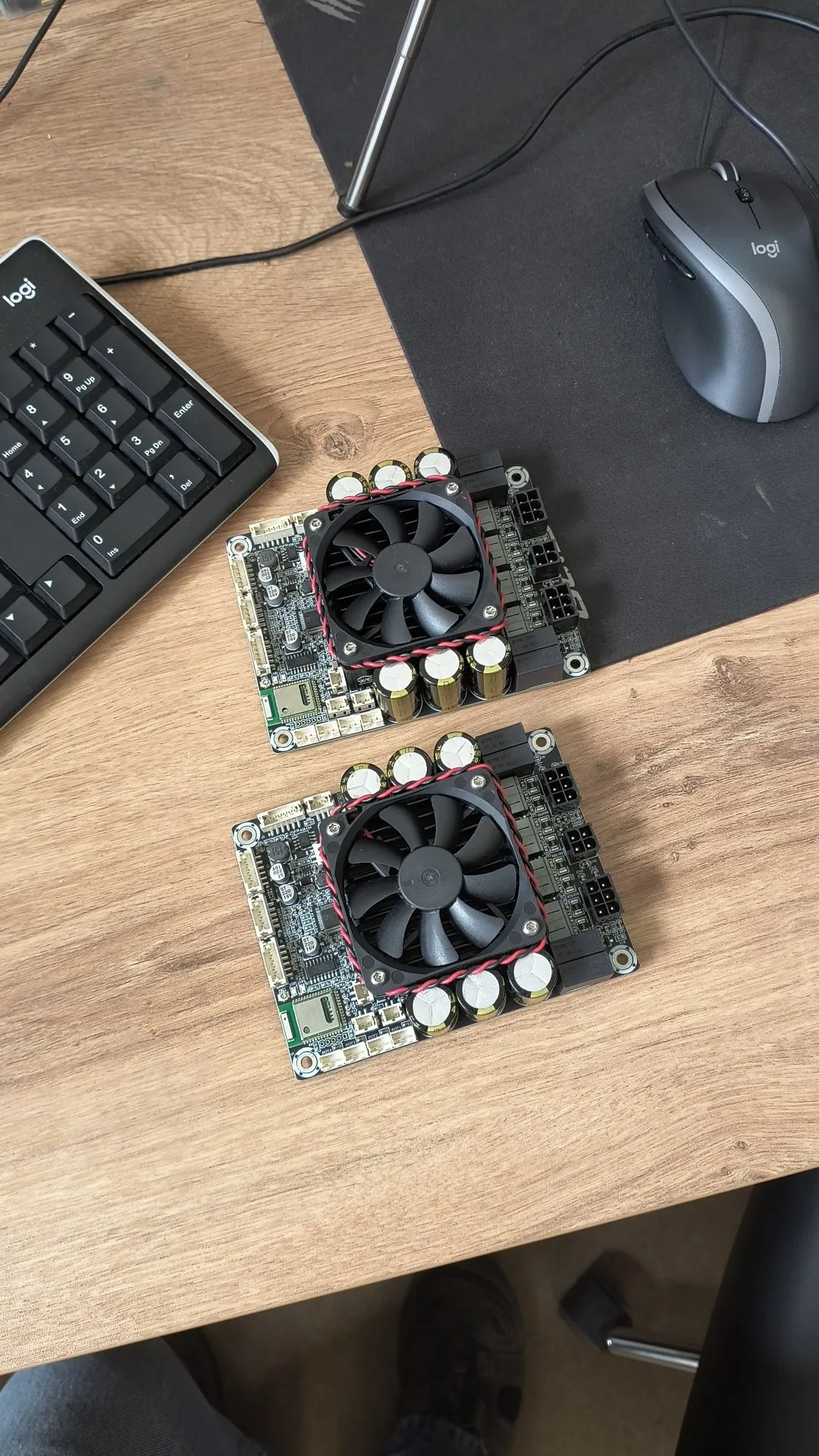

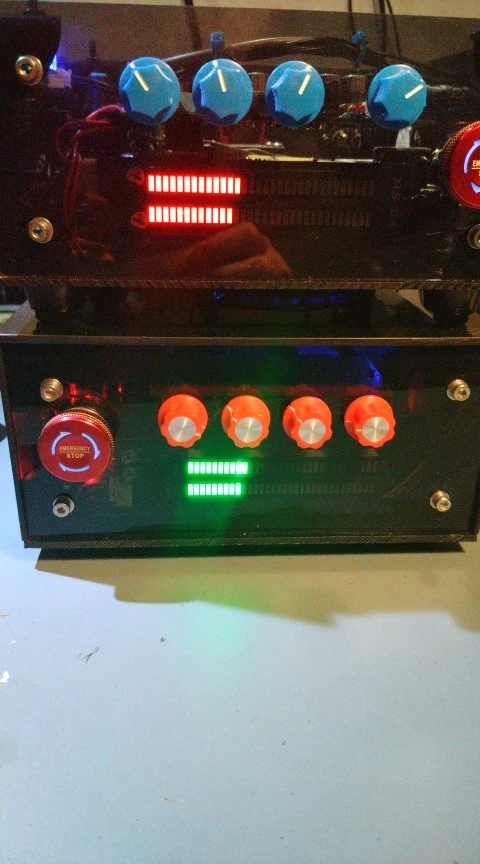

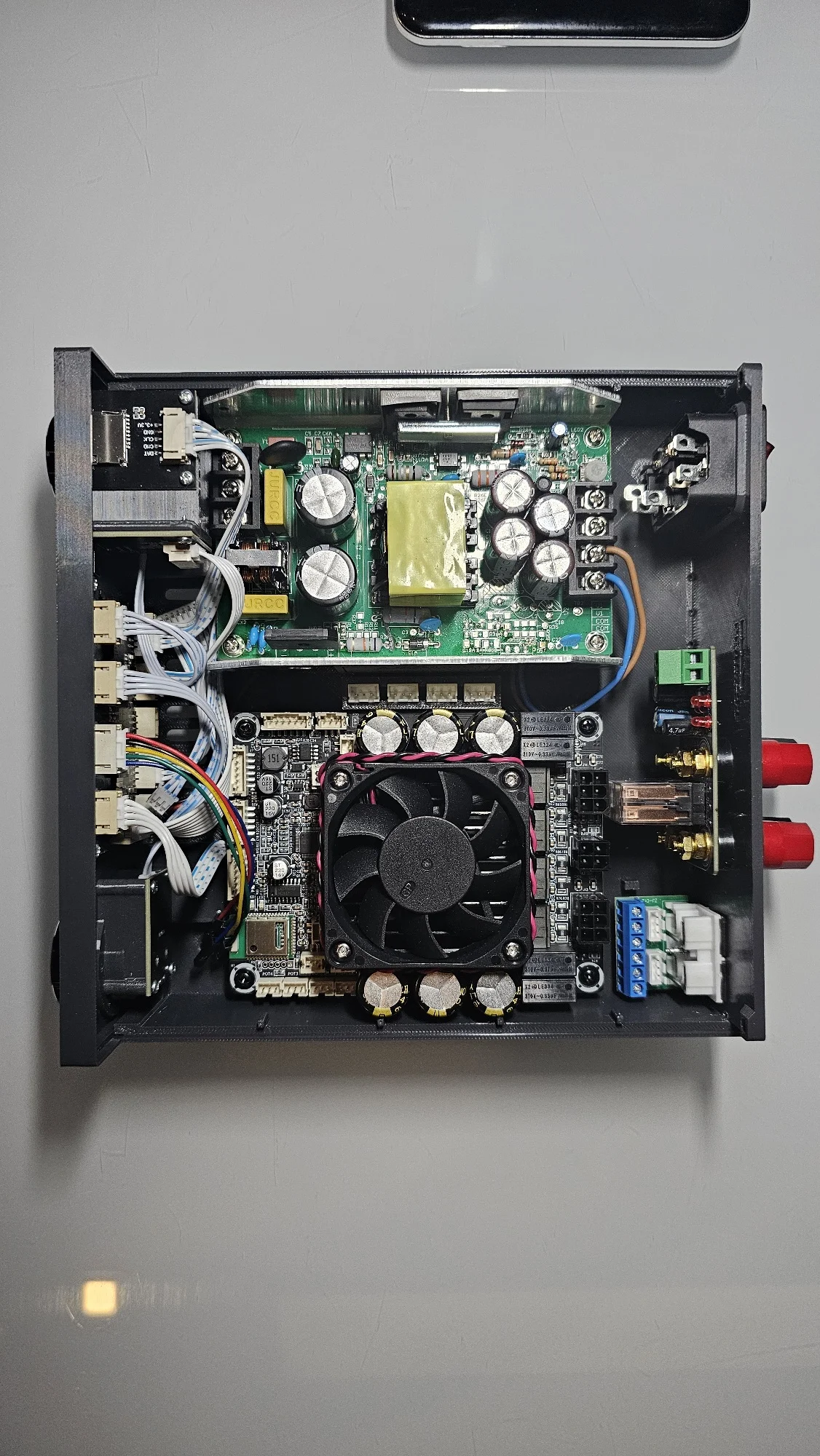

Я честно говорю, абсолютный профан в звуке, но мне нравится, особенно возможность настройки не через Sigmastudio. Напечатал корпус под два усилителя и два блока питания, активного обдува вентилятором 120мм хватает, температура открытых участков не больше 40°, возможно где-то выше, но не нашел. Соединил по i2s. колонки 4 канала, rt2c-a + 2x aiyima fever (8Ом) + d6.8mkII. Звук до мурашек :)

★ ★ ★ ★ ★

배송지:China Mainland

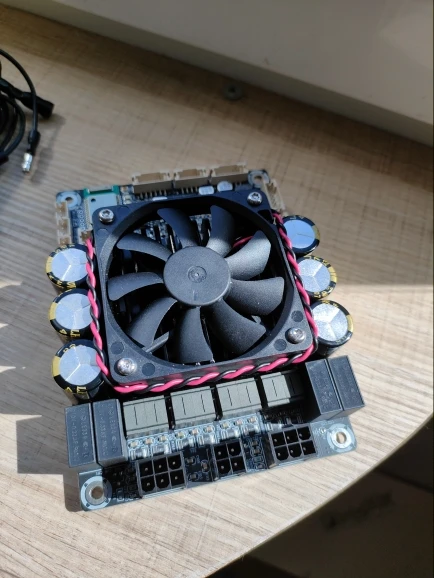

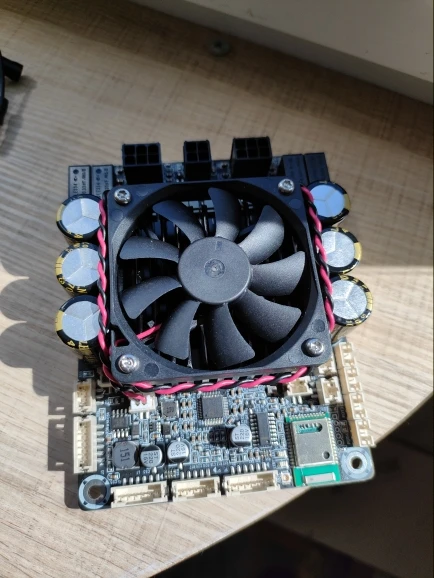

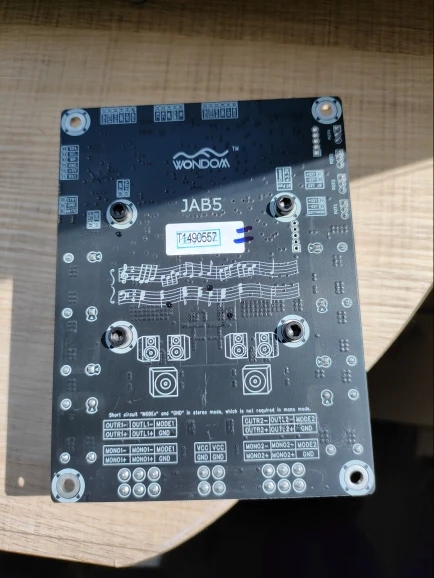

Excellent seller! Very friendly communication, fast responses, and outstanding technical support. They provided useful documentation and answered all my questions professionally. I haven't had time to fully test the JAB5 board yet, but my first impression is very positive. Highly recommended. Thank you!

★ ★ ★ ★ ★

배송지:China Mainland

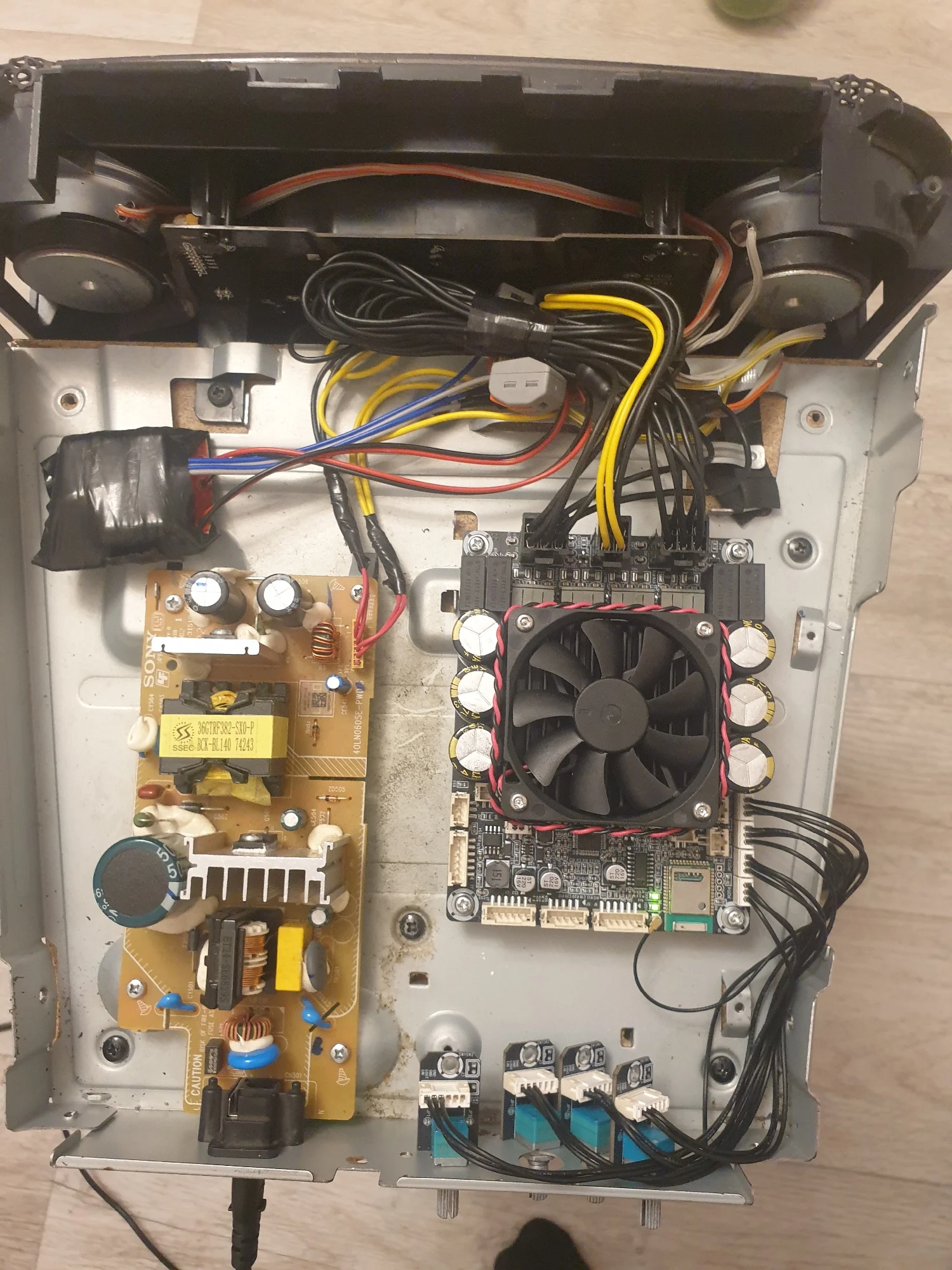

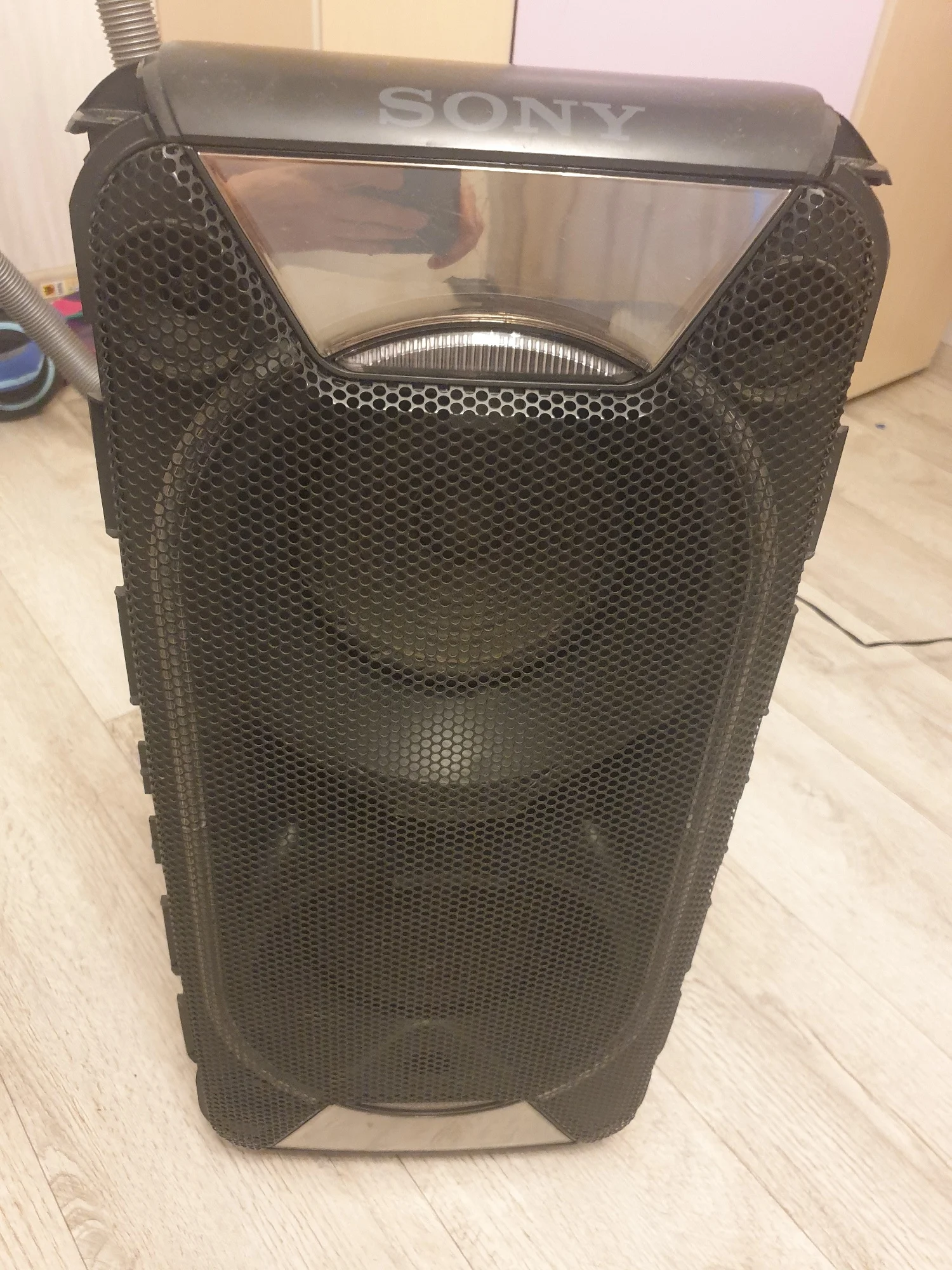

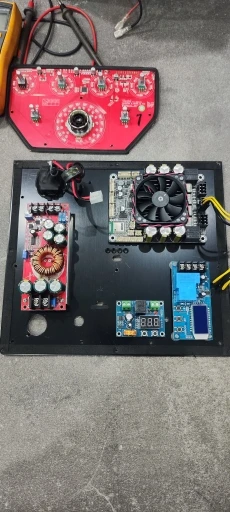

Отличный усилок! дал вторую жизнь своей старушке xb90, родная плата сгорела. Jab5 запрограммировал под bi-amping, настроил фильтрацию частот. Заиграла поинтереснее чем раньше. Разработчикам этого чуда-респект!

★ ★ ★ ★ ★

배송지:China Mainland

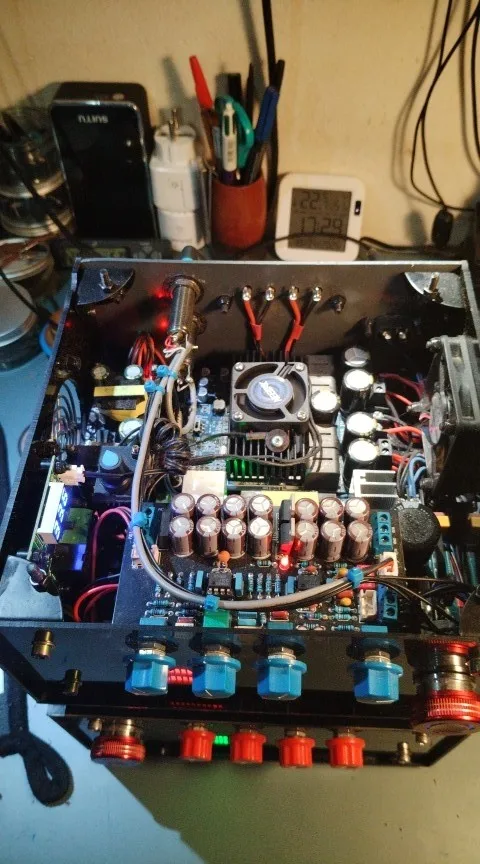

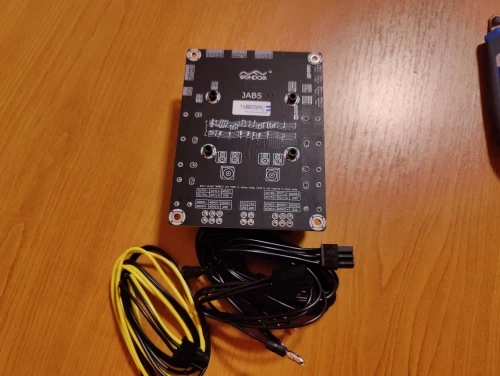

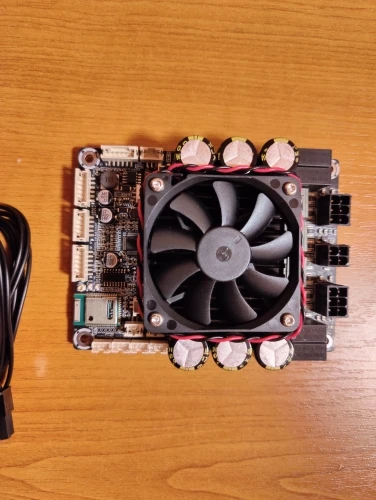

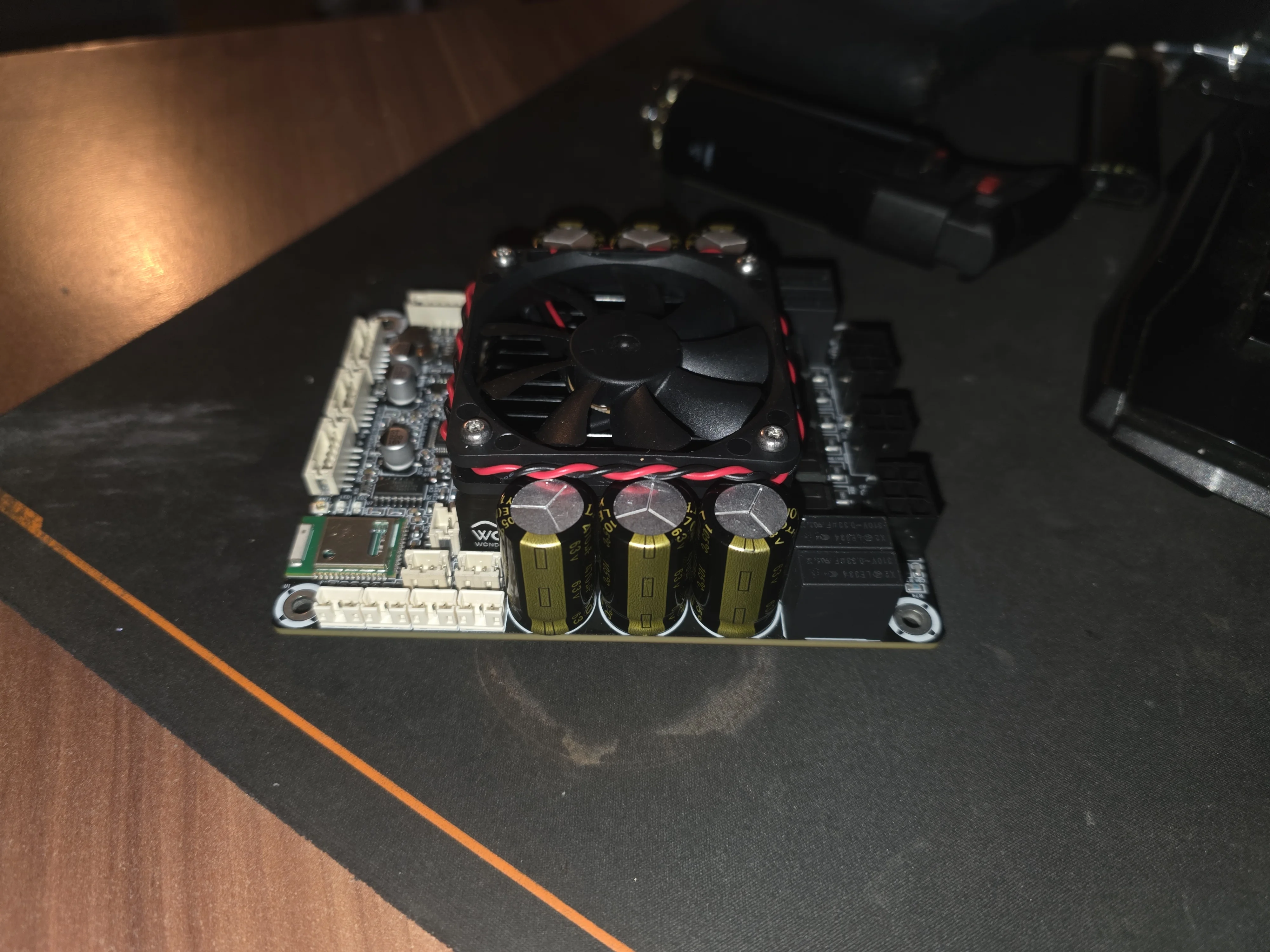

качественная плата с хорошим звуком, I2S и возможностью программирования через Сигма-студио. Собрал в корпусе специально спроектированном под эту плату.

★ ★ ★ ★ ★

배송지:China Mainland

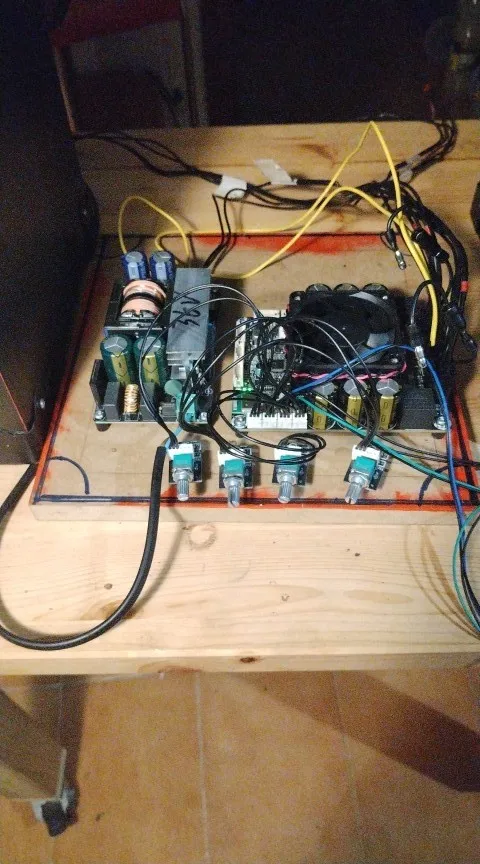

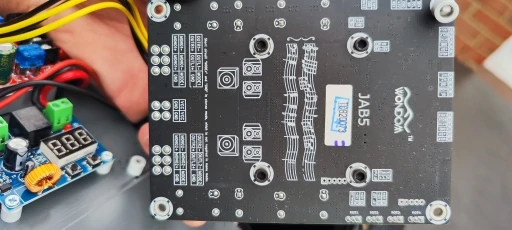

Lo he probado durante largas horas suena espectacular le haré una caja como muestro en las fotos lo tengo conectado a la lecha mediante Bluetooth el sonido es nítido y potente graves profundos altos y medios definidos le he puesto una fuente de alimentación de 36 voltios 600 vatios la temperatura es sorprendentemente ajustada recomiendo ampliamente su compra
