KONLEN Tuya 수위 센서 WIFI 스마트 홈 누출 홍수 경보 컨트롤러 미터 풀 Vape 탱크 흐름 감지기 누출 방지

지시:

KONLEN WIFI 지능형 수위 컨트롤러로, APP로 설정하여 수위 모니터링, 물 보충 또는 배수, 고저 수위 원격 APP 푸시 알람 알림 등을 실현할 수 있습니다.

이 제품은 HVAC 시스템, 온수 공정, 도시 배수, 보일러, 급수탑, 저장 탱크, 사육 관개 등과 같은 다양한 수위 제어 상황에 적합합니다.

주요 특징:

1.실시간 감독: 앱은 현재 수위를 표시할 수 있습니다.

2.앱을 통해 원격으로 장비(릴레이 1)를 켜거나 끕니다.사용자는 수동 스위치 버튼 B로 온/오프를 제어할 수도 있습니다.

3.2개의 릴레이 출력: 릴레이 1은 수위를 제어하고, 릴레이 2는 물 건조 방지 가열 보호를 위한 것입니다.

4."물 추가"" 또는 ""물 펌프"" 작업 모드를 미리 설정하면 미리 설정된 수위 값에 도달하면 릴레이 1을 자동으로 켜거나 끌 수 있습니다."

5.앱을 통해 수위 경보의 상한 및 하한 값을 설정하고 사용자의 스마트폰에 실시간 푸시 경보 알림을 보냅니다.

6.릴레이 1 실행 또는 작업 시간 지연을 설정할 수 있습니다.

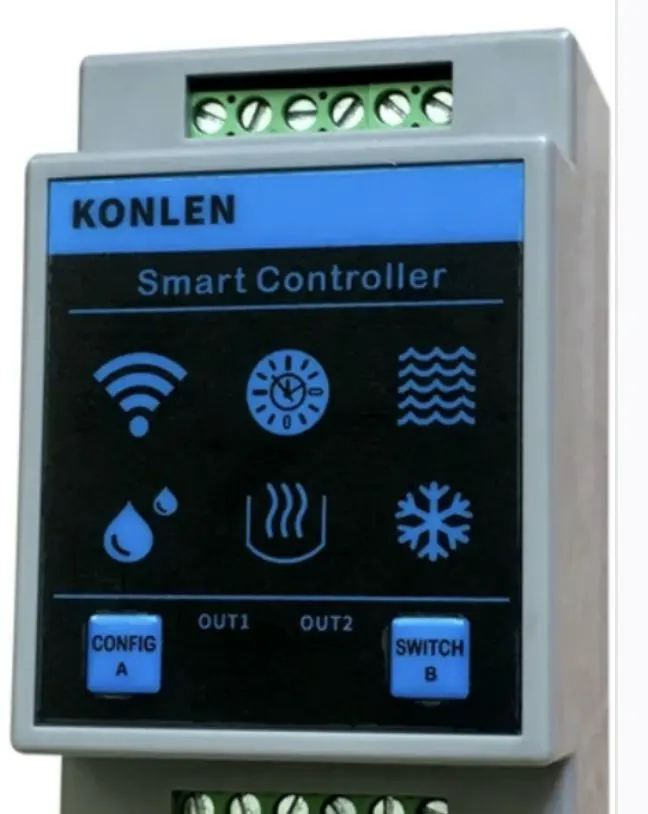

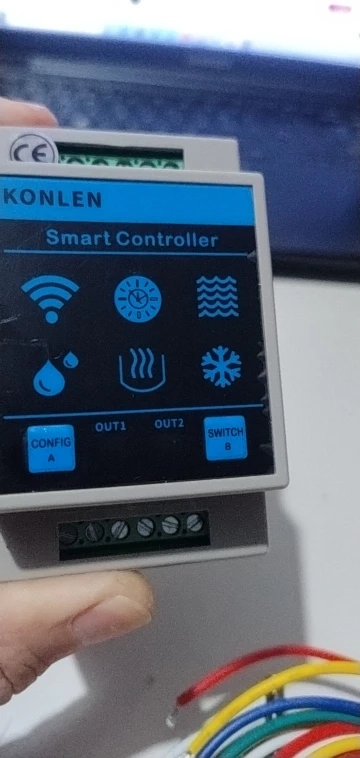

A: WIFI 구성 버튼

B: 릴레이 출력 1의 온/오프 스위치: 사용자는 버튼 B를 눌러 릴레이 1을 수동으로 켜거나 끌 수 있습니다.

수동 스위치 B는 현재 수위가 미리 설정된 시작 및 정지 수위 값 사이에 있을 때만 유효합니다.

C: WIFI 구성 표시기/릴레이 출력 1 상태 표시기

D: 릴레이 출력 2 상태 표시기

말:

터미널 1: 사용하지 않습니다.

터미널 2: 100% 수위

터미널 3: 75% 수위

터미널 4: 수위 50%

터미널 5: 수위 25%

터미널 6: 공공 급수점(COM)

터미널 7,8: 릴레이 출력 1(상시 열림)

단자 9,10: 릴레이 출력 2(Normal Open)

단자 11,12: AC220V 전원 공급 장치(AC210V ~ AC240V 사용 가능).

배선 연결(예를 들어 '물을 추가'하십시오)

수위 상승: 수위 < 25% 전극; 앱 표시 0%; 25%에 도달, 앱 표시 25%; 50%에 도달, 앱 표시 50%; 100%에 도달, 앱 표시 100%.

수위 감소: 수위 100% 미만, 앱 표시 75%; 75% 미만, 앱 쇼 50%; 50% 미만, 앱 표시 25%, 25% 미만, 앱 표시 0%.

일반적으로 릴레이 출력 1(단자 7.8)은 워터 펌프에 연결되어 워터 펌프 켜기/끄기를 제어하는 ​​데 사용됩니다.

릴레이 출력 2(단자 9.10)는 물 건조 방지 가열 보호에 사용됩니다.

물 추가 모드에서 일반적으로 릴레이 출력 2(단자 9,10)는 히터와 연결할 수 있으며 히터 켜기/끄기를 자동으로 제어하는 ​​데 사용됩니다.

1.장치 이름: 수정 가능

2.릴레이 1의 On/Off 스위치: 현재 수위가 미리 설정된 시작 및 정지 수위 값 사이에 있을 때만 유효합니다.

3.실시간 수위를 표시합니다.

5가지 수위: 0%, 25%, 50%, 75%, 100%

4.작업 모드 선택: 물 추가 또는 물 펌핑.

5.자동 시작/정지의 수위 값을 설정합니다.

예를 들어, 수위가 100%에 도달하면 장비가 자동으로 물을 펌핑하도록 하고, 수위가 25%보다 낮으면 자동으로 정지하도록 하려는 경우입니다.펌핑 모드를 설정할 수 있습니다. 레벨은 100%, 레벨은 25%입니다.

6.물 건조 방지 가열 보호: 물 모드를 추가할 때 히터가 자동으로 켜지거나 꺼집니다.수위가 25%보다 낮으면 릴레이 출력 2가 자동으로 꺼지고, 수위가 ≥25%이면 릴레이 2를 켜기 위해 15초가 자동으로 지연됩니다.

7.알람 알림을 활성화/비활성화합니다.

8,9.수위 경보의 상한 및 하한 값을 설정합니다.

10.릴레이 1 시작 지연 시간을 설정합니다.

11.현재 센서 상태를 표시합니다.

12.릴레이 출력 1의 실행 시간을 제한적으로 설정합니다.

제어 모드 1: 물 추가

"수위 ≥ 미리 설정된 ""정지 수준"", 릴레이 출력 1 연결 해제, 물 추가 중지; 수위 < 시작 수준, 릴레이 출력 1 연결, 물 추가 시작."

물 건조 방지 가열 보호: 수위 < 25%, 릴레이 출력 2 분리, 가열 중지; 수위 ≥25%, 릴레이 출력 2는 15초 지연하여 연결하고 가열을 시작합니다.

제어 모드 2: 펌프 물

"수위 < 사전 설정 ""정지 수준"", 릴레이 출력 1이 분리되고 물 펌프를 중지합니다. 수위 ≥ 시작 수준, 릴레이 출력 1이 연결되고 물 펌프가 시작됩니다."

물 펌핑 모드에서 릴레이 2는 경보 출력입니다.수위 ≤ 미리 설정된 하한 경보 값 또는 수위 ≥ 상한 경보 값, 릴레이 출력 2가 연결됩니다.

시간 제한 제어

모드 3: 시간 제한 물 추가

수위 < 시작 수준, 릴레이 출력 1이 연결되고 물 추가가 시작되며 동시에 타이머가 시작됩니다.릴레이 1은 미리 설정된 실행 제한 시간에 도달하면 자동으로 연결이 끊어지고 물 추가가 중지됩니다.

모드 4: 시간 제한 펌핑

수위 ≥ 시작 수위, 릴레이 출력 1이 연결되고 물 펌핑이 시작되며 동시에 타이머가 시작됩니다.릴레이 1은 미리 설정된 제한된 실행 시간에 도달하면 자동으로 연결이 끊어지고 물 펌핑을 중지합니다.

상한 및 하한 경보 알림

예를 들어, 사전 설정된 수위 경보 하한은 25%, 경보 상한은 75%입니다.수위가 25%보다 낮거나 75%보다 높을 때 앱을 통해 사용자의 스마트폰으로 알람 알림이 전송됩니다.

제품 쇼

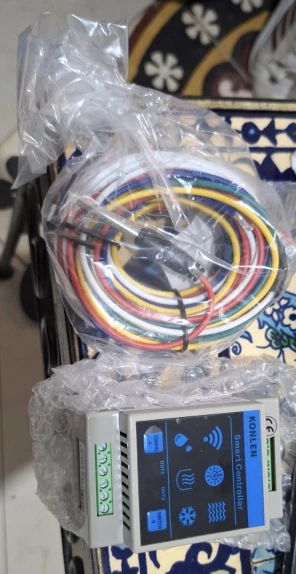

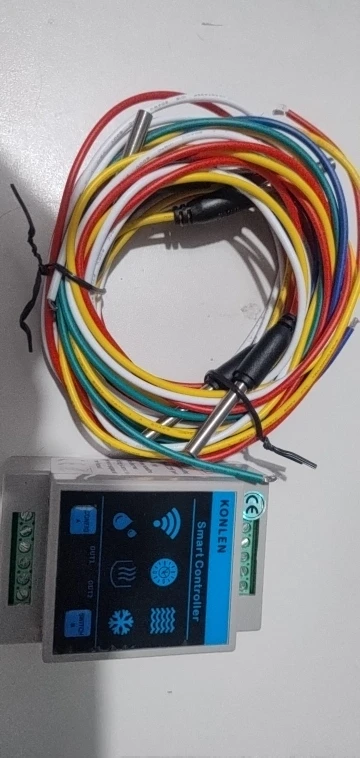

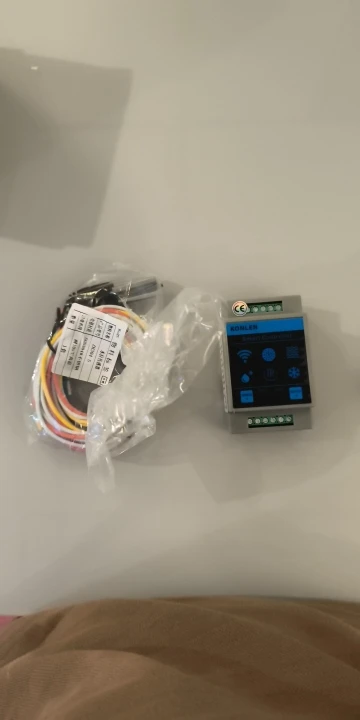

포장 목록

* 영어 설명서 지침 1개

* Wi-Fi 수위 컨트롤러 1개

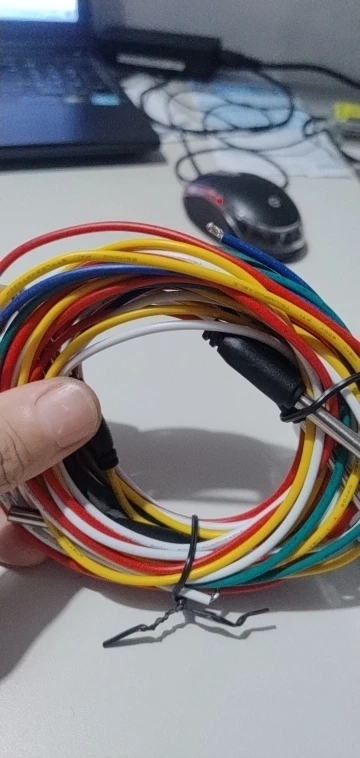

* 케이블 길이가 다른 5개의 수위 센서.

말:

흰색 케이블: 3.5미터  (약 11.48피트)

빨간색 케이블: 3.1미터  (약 10.17피트)

노란색 케이블: 2.3미터  (약 7.54피트)

녹색 케이블: 1.1미터  (약 3.60피트)

파란색 케이블: 1미터(약 3.28피트)

케이블 길이가 충분하지 않은 경우 사용자가 직접 케이블을 연장할 수 있습니다.연장 가능한 최대 케이블 길이는 50미터입니다.(약 165피트).

사양

*컨트롤러 크기: 89mm x 55mm x 44mm

*전원 전압: AC220V(AC210V-240V 범위)

*전력 소비: 2W 미만

*릴레이 출력 1의 제한된 실행 시간: 앱을 통해 설정 가능한 0~720분.각 설정 진행은 5분, 0, 5, 10, 15, .............710, 715, 720입니다.

*릴레이 출력 1의 시간 지연 설정: 앱을 통해 0~30초 설정 가능.

*릴레이 출력: 릴레이 출력 2개(상시 열림)

접점 전류 용량은 저항 부하의 경우 10A, 유도 부하의 경우 2A입니다.2000W 저항 부하 또는 500W 모터/워터 펌프를 제어할 수 있습니다.더 큰 부하에는 AC 접촉기 확장이 필요합니다.

*작업 환경: -10℃ ~ +50℃

*WIFI 2.4GHZ b/g/n, 5G WIFI는 지원하지 않습니다.

앱 WIFI 구성

컨트롤러는 Tuya 스마트 앱 또는 Smart Life 앱을 사용합니다.

1.앱 설치

ㅏ. Android용 Google Play 또는 IOS 휴대폰용 App Store에서 Tuya Smart 앱을 다운로드하세요.

비.Tuya 스마트 앱 설치 c. 이메일로 새 계정을 등록하세요.

2.로그인 앱 계정

3.WIFI 구성을 통해 앱에 장치 추가
