Konnwei ELM327 V1.5 블루투스 5.0 OBD2 스캐너 ELM 327 V1 5 OBDII 자동차 진단 도구 ODB2 OBD 2 코드 리더

구매 메모!!!

일부 고객은 IOS에 연결할 때 블루투스가 연결되지 않는다는 피드백을 받았습니다. 다음 팁을 따르십시오. (IOS 시스템은 블루투스 페이지에서 Bluetooth 5.0 ELM327 연결을 지원할 수 없습니다.)

1. KW901을 OBD2 인터페이스에 연결하고 먼저 iPhone의 Bluetooth를 엽니다.

2. 소프트웨어(AUTO Doctor 등)를 엽니다.

"추가 기능"을 선택한 다음, "연결"을 클릭하고, "블루투스"를 선택한 후, "장치"를 클릭하여 "Konnwei"를 선택하세요.

4. "연결"에서 Bluetooth를 연결한 다음 소프트웨어를 새로 고칩니다.

IOS 연결 방법의 경우:

Android 연결 방법의 경우:

모든 OBD-II 프로토콜을 지원합니다.
0.자동
1.SAE J1850 PWM(41.6Kbaud)
2.SAE J1850 VPW(10.4Kbaud)
3.ISO9141-2(5보드 초기화, 10.4보드)
4.ISO14230-4 KWP(5보드 초기화, 10.4Kbaud)
5.ISO14230-4 KWP(빠른 시작, 10.4Kbaud)
6.ISO15765-4 CAN(11비트 ID, 500Kbaud)
7.ISO15765-4 CAN(29비트 ID, 500Kbaud)
8.ISO15765-4 CAN(11비트 ID, 250Kbaud)
9.ISO15765-4 CAN(29비트 ID, 250Kbaud)
A.SAE J1939 CAN(29비트 ID, 250*Kbaud)
B.USER1 CAN(11*비트 ID, 125*Kbaud)
C.USER2 CAN(11*비트 ID, 50*kbaud)

가능한 문제

1. 장치에서 "KONNWEI" Bluetooth 네트워크를 찾을 수 없습니다.

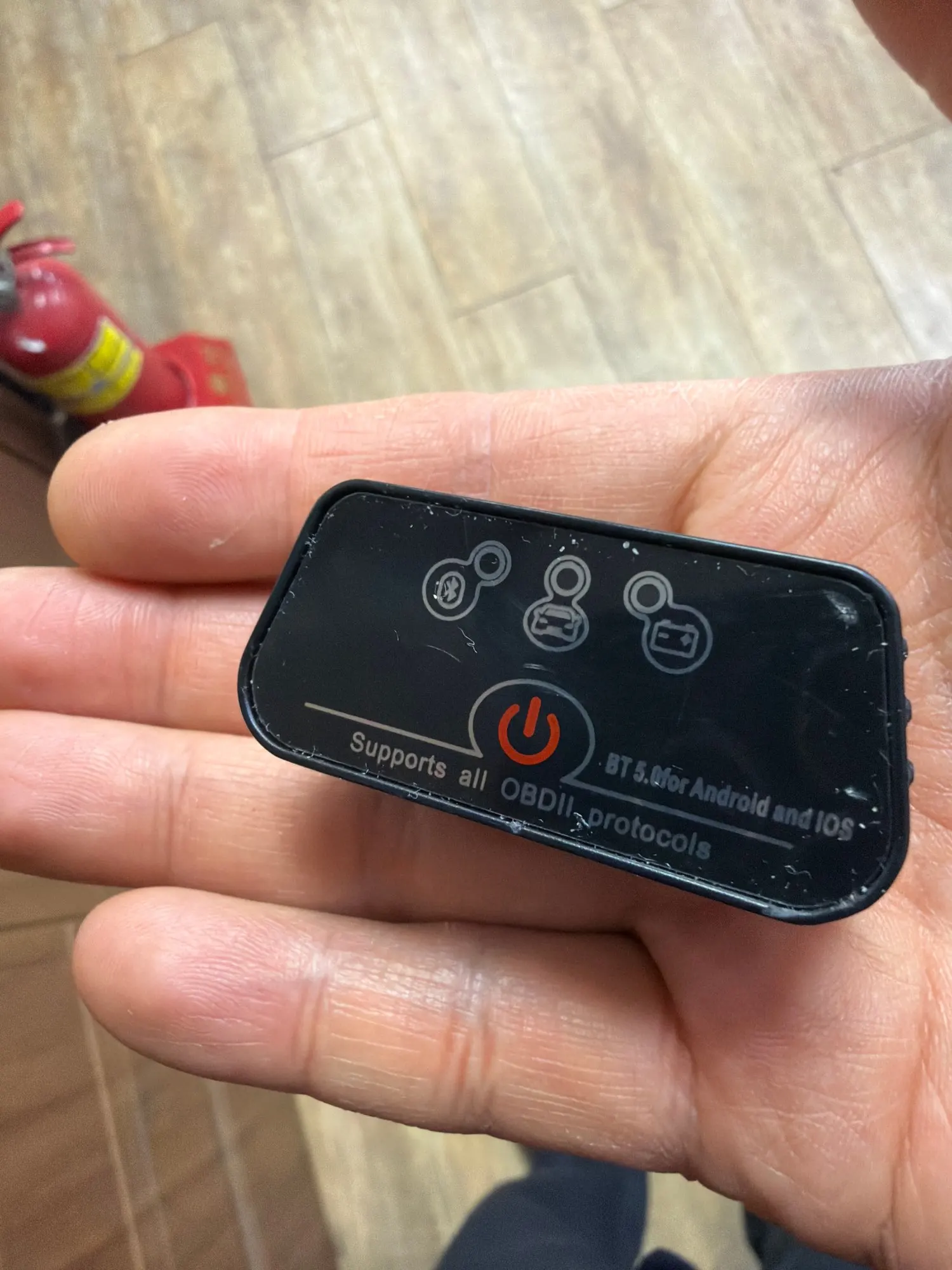

·어댑터의 전원이 켜져 있는지 확인하십시오(전면 패널의 버튼).

·OBDII 커넥터의 전원 공급 장치를 확인하십시오. 12-14볼트를 제공해야 합니다.

·자동차 점화 장치가 켜져 있는지 확인하십시오.

·점화를 끄고, 어댑터를 소켓에서 제거하고, 다시 삽입하고, 점화를 켜십시오.

·다른 스마트폰/노트북/태블릿 등을 사용하여 Bluetooth 네트워크를 검색해 보세요.

2. 작동 중에 어댑터 연결이 끊어집니다.

·어댑터 작동 중에 고전력 장치가 시가 라이터를 통해 충전되지 않는지 확인하십시오.

·자동차 네트워크에 강한 전압 서지가 있어 어댑터가 안정적으로 작동할 수 없습니다. OBDll 커넥터 출력 전압 12-14

볼트

3. 어댑터를 ECU에 연결할 수 없습니다.

·아마도 귀하의 차량에 설치된 ECU에는 올바른 연결을 위해 추가 추가 기능이 필요합니다. 즉, 초기화 코드를 입력해야 합니다.대부분의 프로그램에는 다양한 자동차 브랜드에 대한 기성 코드 목록이 있으므로 초기화 코드는 대부분의 응용 프로그램에 작성됩니다.

·다른 애플리케이션을 사용해 보십시오. 다른 애플리케이션은 어댑터와 ECU 간의 통신을 위해 프로토콜을 다르게 사용할 수 있습니다.

·한 번에 하나의 어댑터 애플리케이션만 실행되는지 확인하십시오.

·1단계부터 다시 연결해 보세요.

ELM327 V1.5(블루투스 BT5.0)특징:

* 작은 크기, 컴팩트한 구조.* 꽂기만 하면 끊김 없이 사용 가능* 무선 BT5.0을 통한 안정적인 무선 연결* 선이나 배터리 불필요 (어댑터는 차량 12V 배터리로 전원 공급)* 통신 없이 30분 후 자동 절전 모드 전환* 절전 모드에서 초저전력 소모, 10mA 미만 * 모든 OBDII 프로토콜 지원, 최대 범위 지원 * 어댑터는 최대 30PID/S의 고속 통신 모드를 사용합니다.* 진정한 ON-OFF 버튼으로, 사용하지 않을 경우 버튼을 눌러 elm을 끌 수 있습니다.

ELM327 V1.5(블루투스 BT5.0) 기능 목록:

1. 일반 및 제조업체별 진단 문제 코드 읽기
2. 문제 코드를 삭제하고 MIL(엔진 점검 표시등)을 끕니다.

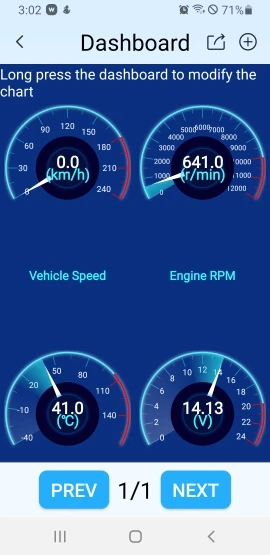

3. 다음을 포함한 현재 센서 데이터를 표시합니다.
4. 엔진 회전수
5. 계산된 부하 값
6.냉각수 온도
7. 연료 시스템 상태
8. 차량 속도
9. 단기 연료 보정
10. 장기 연료 보정
11.흡기 매니폴드 압력
12. 타이밍 어드밴스
13.흡기 온도
14. 공기 유량
15. 절대 스로틀 위치
16. 산소 센서 전압/관련 단기 연료 보정
17.연료 시스템 상태
18.연료 압력

B-블루투스 페어링 설정 방법: BLE5.0 듀얼 모드 버전

Android 사용자의 경우:
홈 화면
설정 페이지로 이동
"V-LINK 기본 비밀번호를 선택하세요. ""1234""입니다."
장치가 페어링되었습니다.
토크 앱 실행
Torque 앱 OBD II 어댑터 설정으로 이동
연결 유형 선택>블루투스
B-블루투스 장치 선택>V-LINK
토크 앱을 완전히 종료하세요.
토크 앱 실행
연결됨

iOS 사용자의 경우:
홈 화면
설정 페이지로 이동
B-블루투스 기능을 클릭하세요.
(기기 이름은 보이지 않습니다)
정확한 앱 실행
정확한 앱 설정 페이지로 이동
B-블루투스를 선택하고 연결하세요.
정확한 앱을 종료하고 다시 실행하세요.
연결됨
