AMNVOLT V4B ATS MINI SI4732 라디오 모든 밴드 DSP 라디오 FM AM SSB LSB USB 수신기, 내장형 Hi-Z 헤드폰 앰프 회로

참고하세요:

이 제품은 항공 주파수 대역을 지원하지 않습니다!!!

V4/V4B 버전의 공식 설명:

1.버전의 기본 개념:

V4는 이 무선 수신기의 고정 모델을 나타냅니다. V4B는 단지 V4 시리즈의 마더보드의 최신 생산 배치 번호를 가리키며, 전체 기기의 독립적인 모델이 아닙니다.메인보드에 실크스크린으로 인쇄된 로고는 여전히 V4로 표시되어 있으며 "V4B" 라벨은 인쇄되지 않습니다.

패널, 메인보드에 인쇄된 텍스트, 외부 포장재, 제품 라벨 모두 생산 시 일관되게 시리즈 식별자 "V4"를 사용합니다.외관이나 부품에 인쇄된 텍스트로는 메인보드의 배치를 확인하는 것이 불가능합니다.

2.사용 가능한 배치 레벨의 통합 설명:

2026년 초부터 V4 모델의 메인보드는 업그레이드 전환을 완료하여 모두 V4B 배치 메인보드를 사용하고 있습니다.현재 판매 중인 AMNVOLT V4 시리즈 제품 중 제품명에 V4 또는 V4B가 표기되어 있고, 본체/메인보드/포장 라벨에 V4로 인쇄된 제품은 모두 정상적인 상황에 속합니다.내장된 메인보드는 모두 V4B 신형 디자인으로, 신형과 구형이 혼용된 배포는 없습니다.

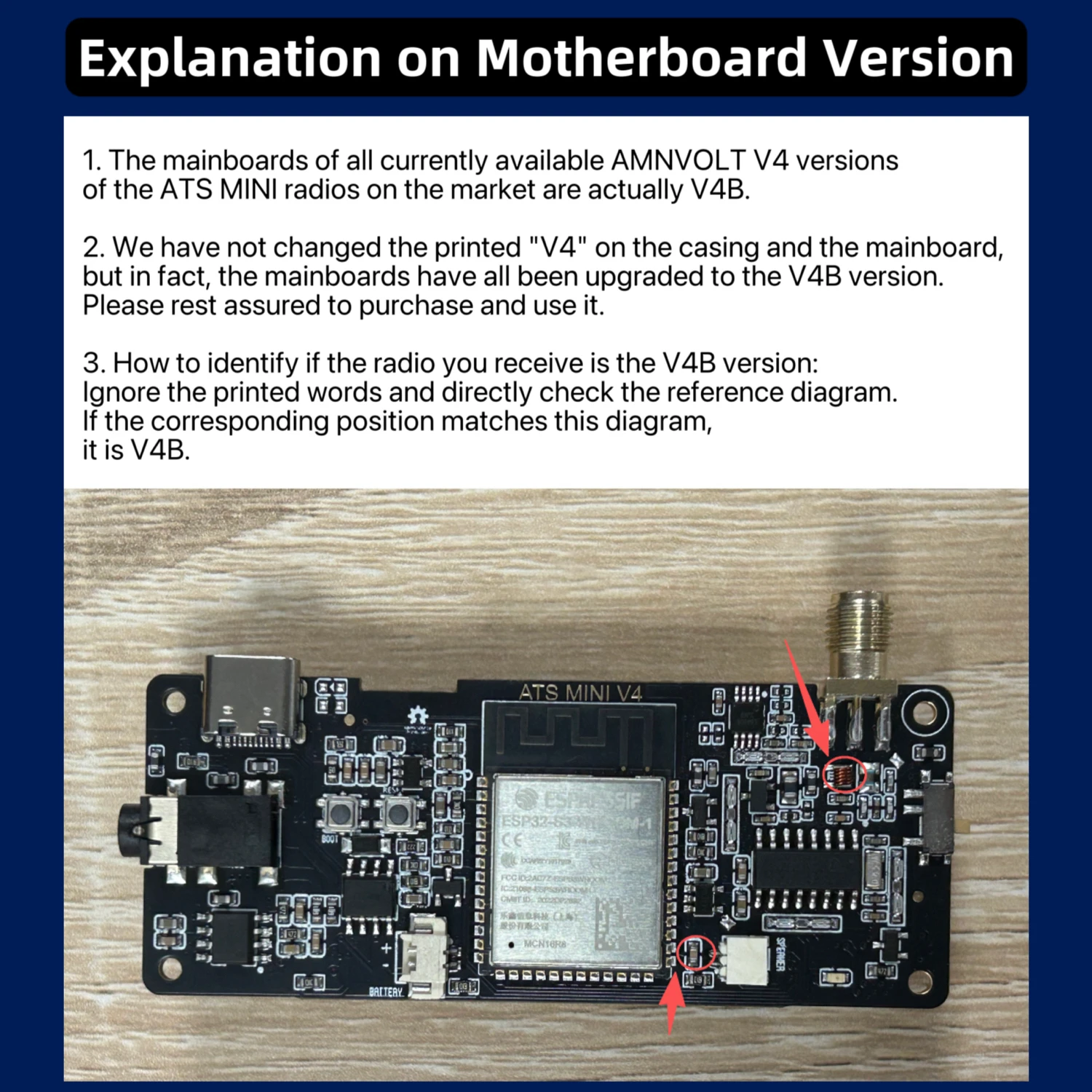

3.버전 확인 방법: 어시스턴트

상품을 받은 후 메인보드의 실제 배치를 확인하려면 부품에 인쇄된 텍스트를 확인할 수 없습니다.하드웨어 세부 사항을 확인하려면 첨부된 그래픽 튜토리얼을 참조하십시오.

4.자주 묻는 질문에 대한 설명:

최근 많은 사용자들이 본체, 메인보드, 포장에 "V4"만 인쇄되어 있는 것을 보고 오래된 제품을 받았다고 오해하고 있습니다.이에 따라 명확히 밝힙니다: 메인보드의 실크스크린 인쇄와 기계의 전체적인 외관은 V4 식별자로 인쇄되어 있으며, 이는 확정된 디자인입니다.현재 판매 중인 모델들은 실제로 V4B 배치의 내부 마더보드를 탑재하고 있습니다.안심하고 사용하세요.

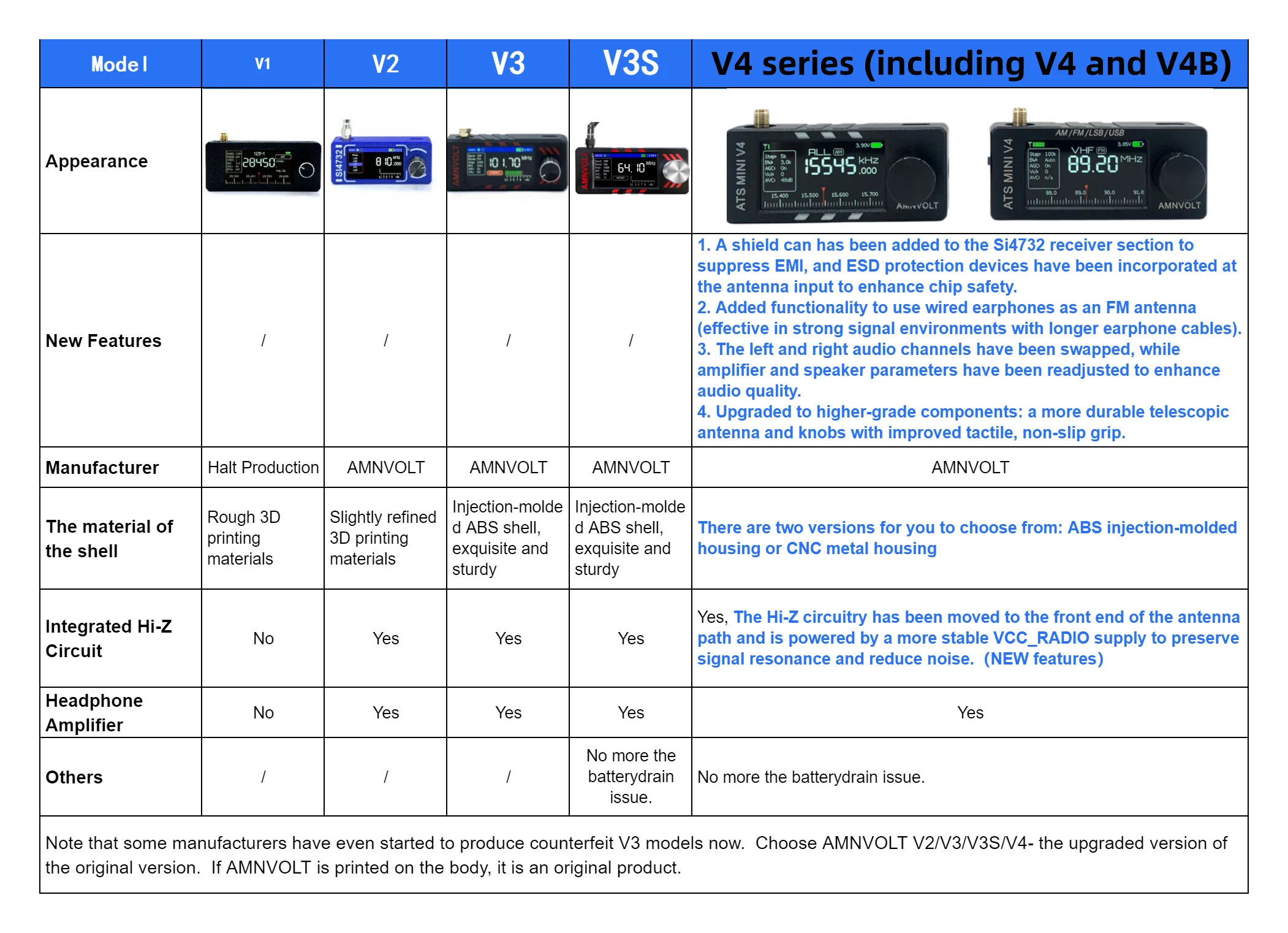

V4B업그레이드 내용:

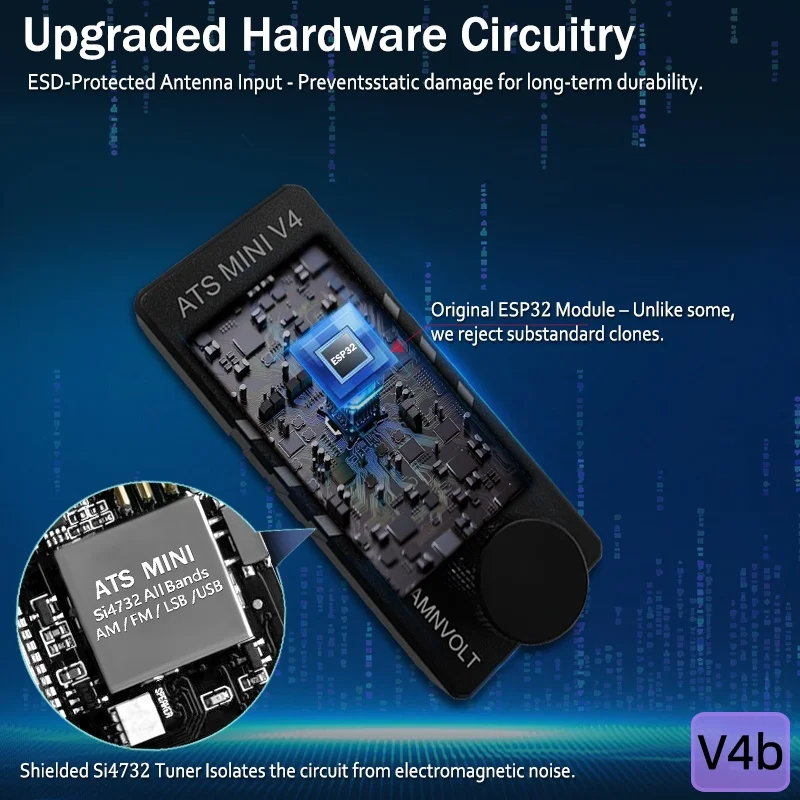

1.전자기 간섭을 억제하기 위해 Si4732 수신부에 차폐 커버가 추가되었으며, 안전을 보장하기 위해 안테나 입력단에 ESD 보호 칩이 추가되었습니다.

2.Hi-Z 회로는 안테나 경로의 전단부로 이동되었으며, 보다 안정적인 VCC_RADIO 전원 공급 장치가 채택되어 신호 공진을 유지하고 노이즈를 줄였습니다.

3.유선 헤드셋을 FM 안테나로 사용하는 기능이 추가되었습니다 (헤드셋은 배송 목록에 포함되어 있지 않습니다).구매자가 직접 준비하도록 하십시오. 이 제품은 FM 신호가 강한 환경에서 사용해야 하며, 더 나은 성능을 위해 헤드셋 케이블이 비교적 길어야 합니다.

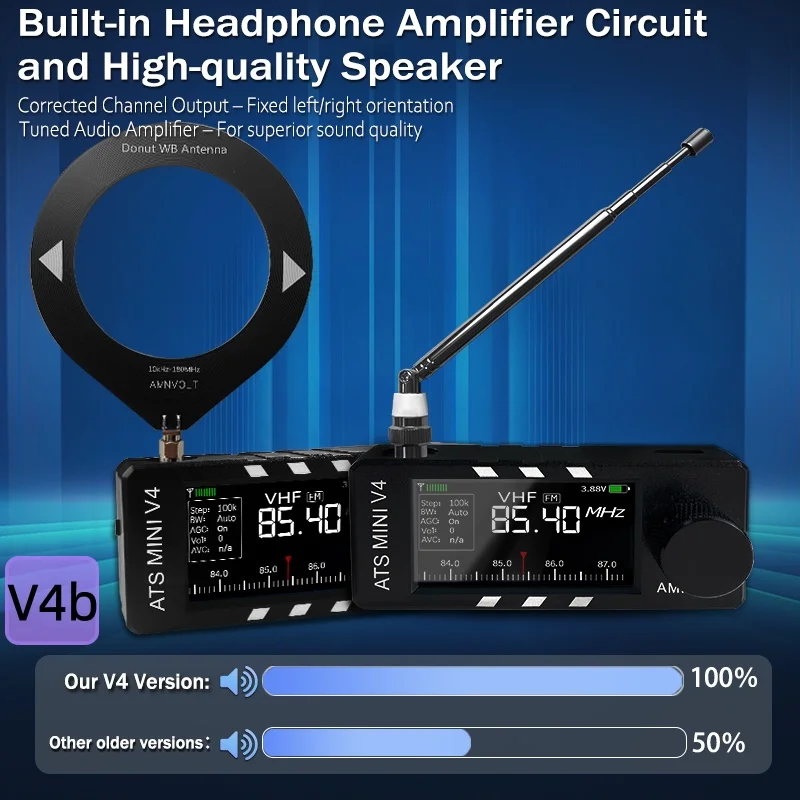

4.좌우 채널이 바뀌었으며, 동시에 파워 앰프와 스피커의 파라미터가 재조정되어 음질이 향상되었습니다.

5.더욱 고급스럽고 우수한 부품으로 교체되었습니다: 더 튼튼하고 내구성이 뛰어난 텔레스코픽 안테나와 더 편안하고 미끄럼 방지 기능이 있는 노브 캡.

6.메인보드 하드웨어는 H.J.Berndt 펌웨어를 직접 지원합니다.추가적인 납땜이나 메인보드 개조가 필요하지 않으며, 공식 펌웨어가 기본적으로 사전 설치됩니다.기기를 받은 후에는 H.J.Berndt 버전의 펌웨어로 수동으로 업데이트해야 합니다.H.J.Berndt가 개발한 펌웨어에는 RTTY/CW 디코딩과 같은 기능이 포함되어 있습니다.

7.2026년부터 이 라디오의 하드웨어는 V4B 버전으로 업그레이드되었습니다.이 버전은 추가적인 납땜이나 메인보드 수정 없이 H.J.Berndt 펌웨어를 직접 지원할 수 있습니다.그러나 라디오는 H.J.Berndt 펌웨어가 아닌 공식 펌웨어가 기본적으로 설치되어 있다는 점을 유의해야 합니다.기기를 받은 후에는 H.J.Berndt 버전의 펌웨어로 수동으로 업데이트해야 합니다.H.J.Berndt가 개발한 펌웨어에는 RTTY/CW 디코딩과 같은 기능이 포함되어 있습니다.

기본 기능:

1.ESP32-S3 메인 컨트롤러와 SI4732 DSP를 채택하여 모든 대역의 방송을 지원하며, LSB USB AM FM 모드를 지원하고 AGC/ATT 기능을 제공합니다.

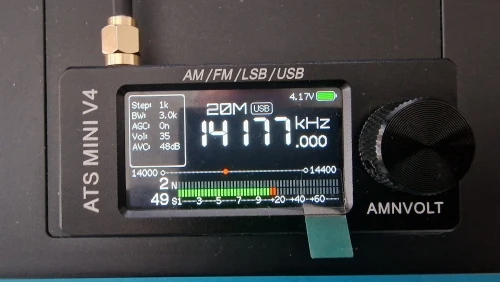

2.1.9인치 IPS 고화질 컬러 화면을 채택하여 화면 백라이트 밝기 조절 및 배터리 잔량 표시를 지원합니다.

3.내장된 1W 파워 캐비티 스피커가 장착되어 있어, 크고 듣기 좋은 음질을 제공합니다.

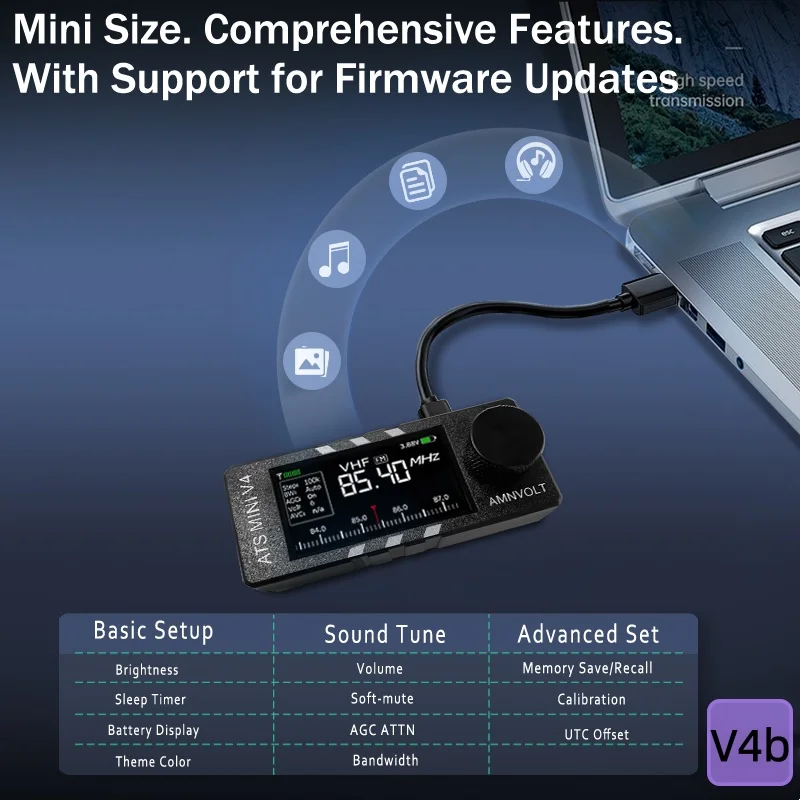

4.최신 펌웨어로 업그레이드를 지원합니다.공장에서 사전 설치된 펌웨어 버전은 최소 VER.2.3.1 이상이어야 합니다.빈번한 펌웨어 업데이트로 인해, 최신 사용 경험을 유지하기 위해 제품 수령 후 설명서에 따라 적시에 펌웨어를 최신 버전으로 업데이트하시기 바랍니다.

5.내부 헤드폰 증폭 회로가 장착되어 있어 헤드폰을 통해 들을 때도 소리가 크고 선명합니다.

6.내장된 Hi-Z 회로로 약한 신호의 해상도를 향상시킵니다.

7.원래의 ESP32 모듈(ESP32-S3-WROOM-1-N16R8)을 사용해야 하며, 다른 복제 모델의 위조 모듈은 사용하지 마십시오.

매개변수：

브랜드: AMNVOLT

- 모델(하드웨어 버전) : V4B

- 메인 컨트롤러: ESP-32-S3

작동 모드: FM/AM/LSB/USB (참고: 항공 대역은 지원하지 않음)

수신 주파수 대역: HF/SW/MW/VHF

- 주파수 범위: LW, MW, SW (150kHz - 30MHz), VHF (64-108MHz)

화면: 1.9인치, 170*320 해상도

화면 밝기: 32에서 255단계로 조절 가능

충전 인터페이스: TYPE-C (고속 충전기로 충전할 수 없음)

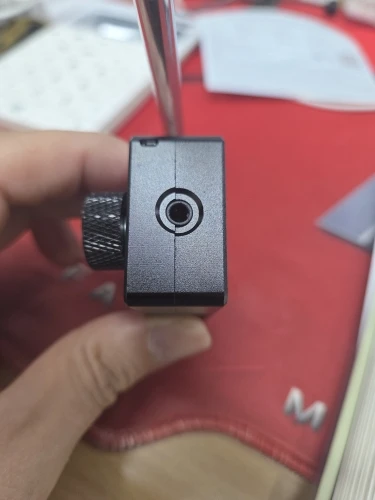

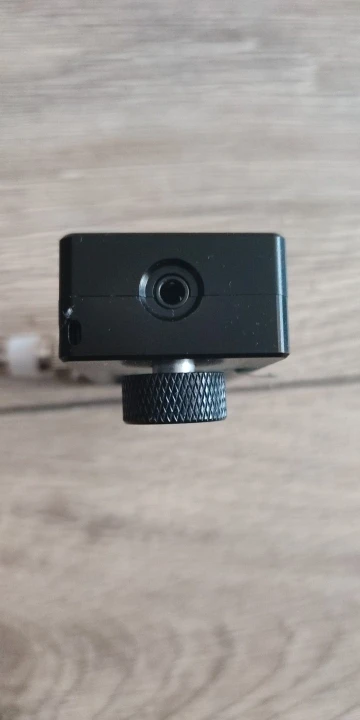

오디오 인터페이스: 3.5mm 3단 스테레오

안테나 인터페이스: SMA-KE (내부 홀)

배터리 용량: 800mAh

구매 시 주의사항:

쉘 재질: 금속 또는 ABS 사출 성형 재질.두 가지 종류의 쉘 소재 중에서 선택할 수 있습니다.

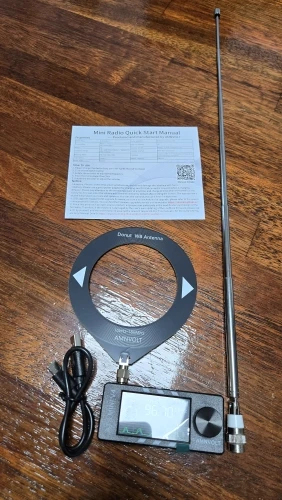

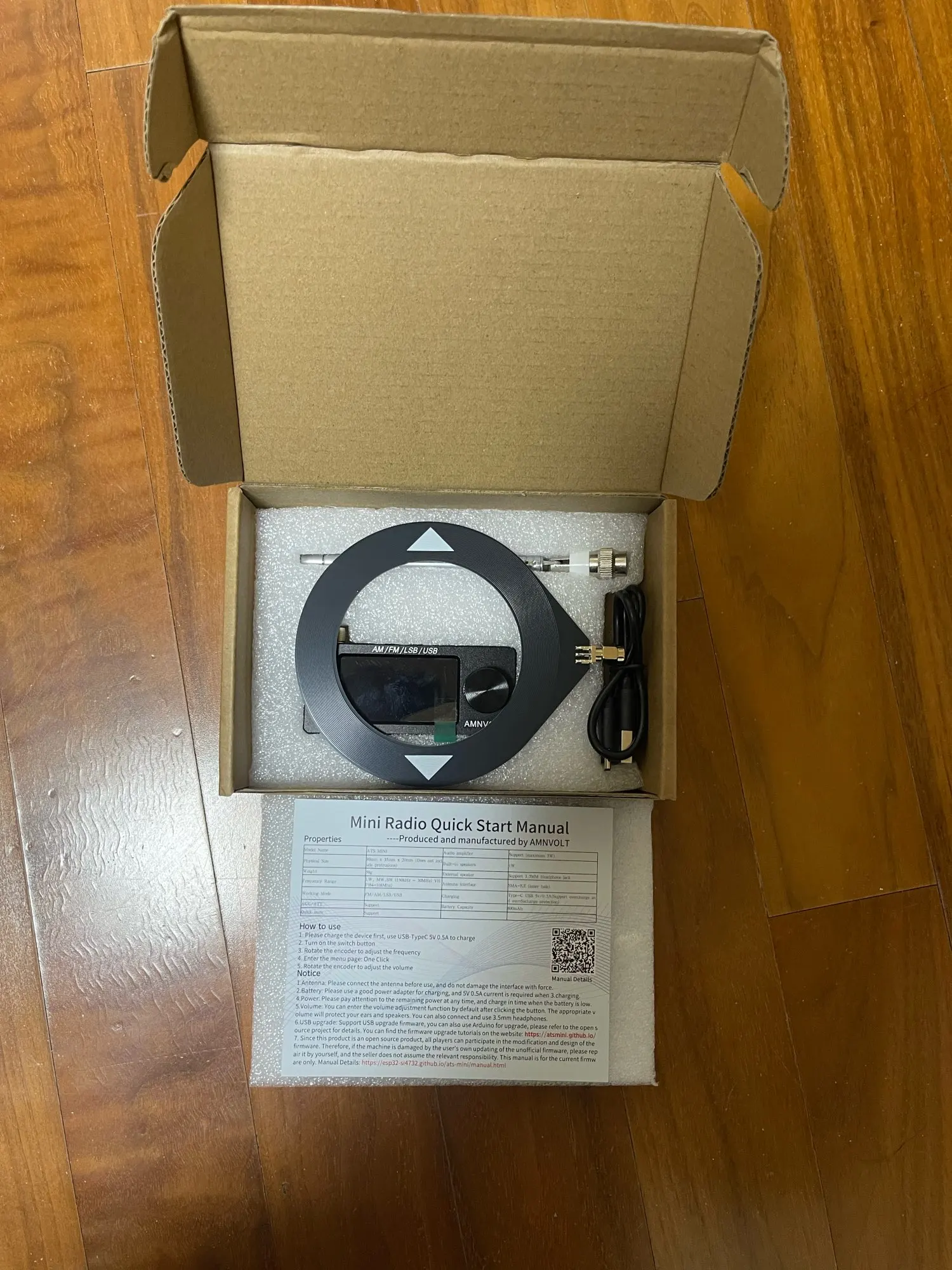

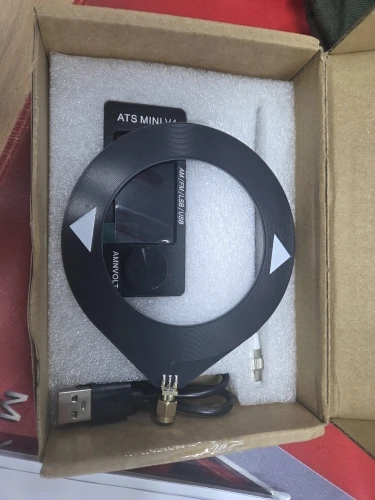

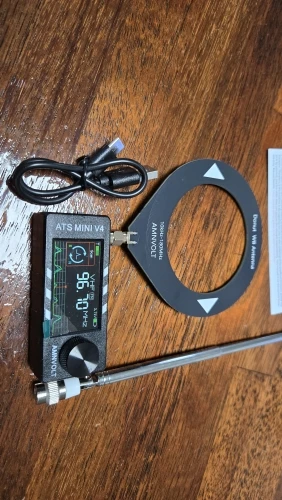

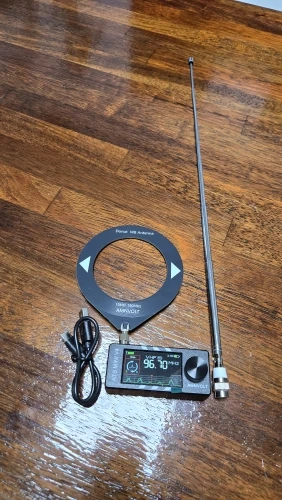

배송 목록：

- 1 x AMNVOLT V4B 디오

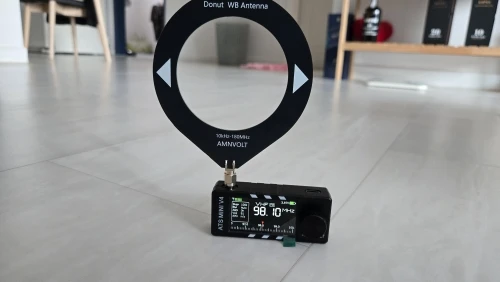

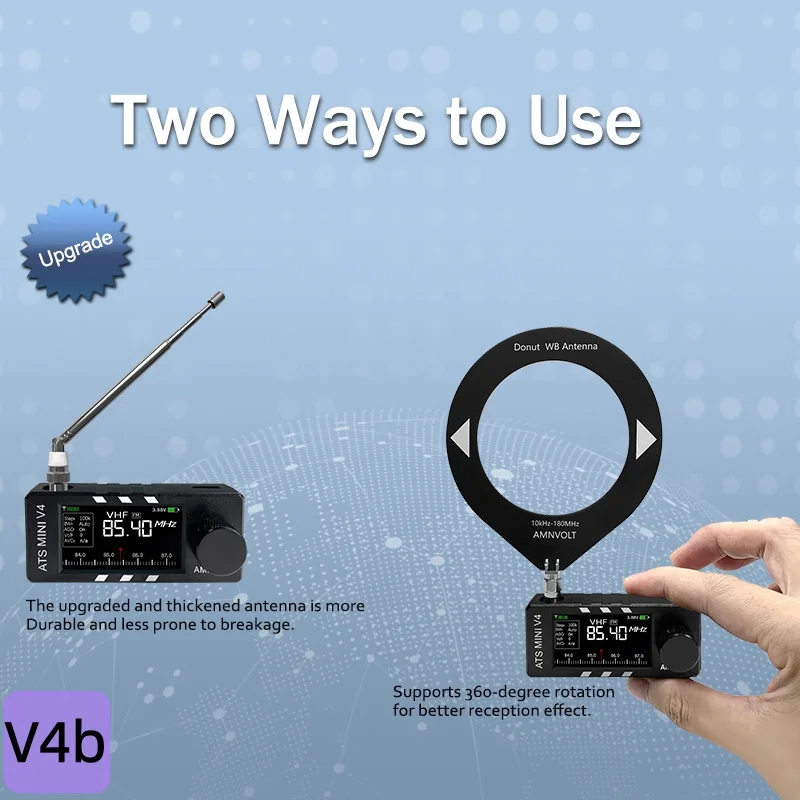

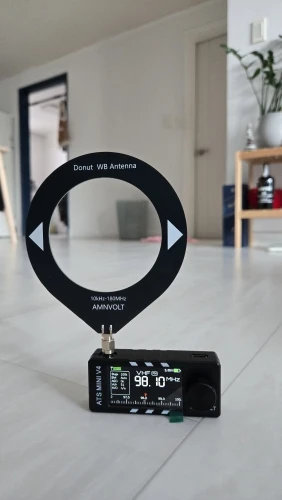

- 두 개의 안테나(당김봉이 있는 텔레스코픽 안테나/링이 있는 회전 안테나)

구매 시 주의사항:

1.금속 케이스 버전을 선택하면 알루미늄 합금 소재가 무선 전자기 신호에 일정한 차폐 효과를 제공합니다.간섭 수신 성능을 향상시키는 동시에, 와이파이 신호 연결 강도도 약화될 수 있습니다.구매 전에 이 점을 유의하시기 바랍니다.

2. 헤드폰은 배송 목록에 포함되어 있지 않습니다. 사진 속 헤드폰은 FM 안테나 기능을 시연하기 위한 용도입니다. 자신의 헤드폰을 지참해 주세요!
