특징:

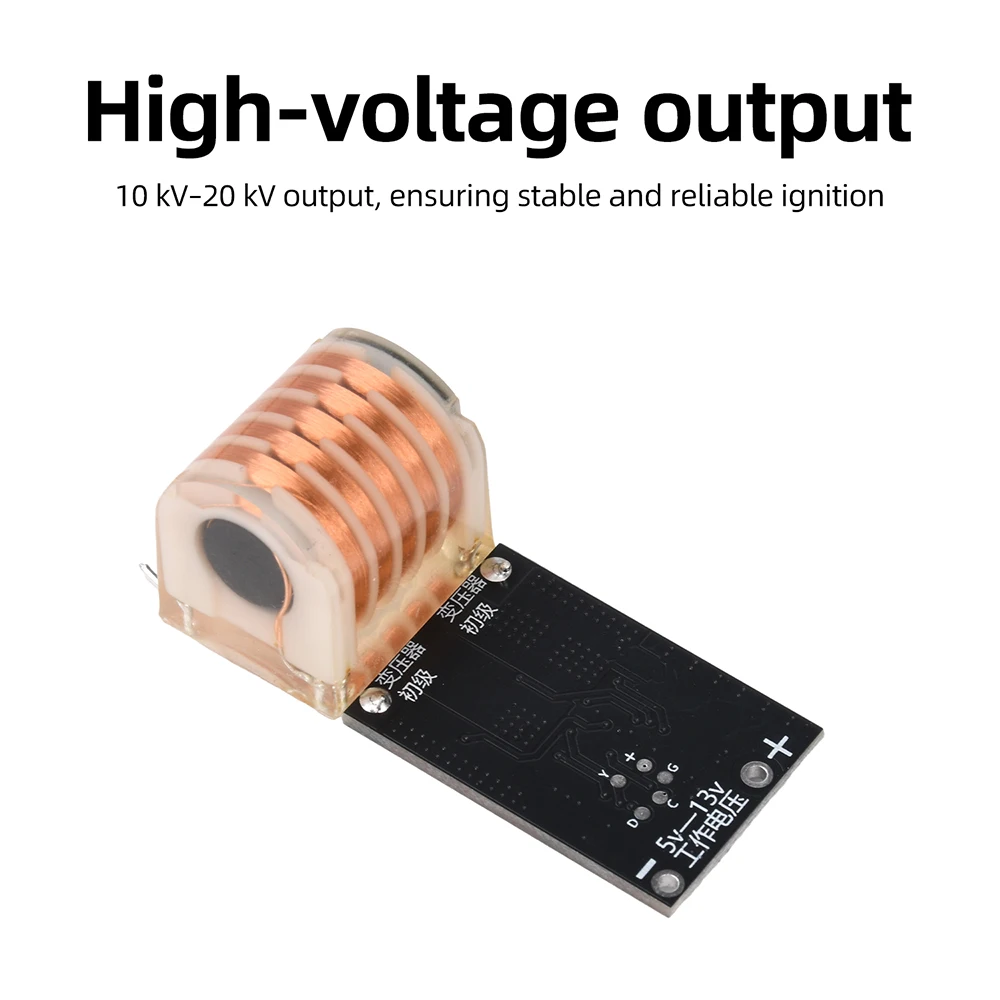

1. 고전압 출력(10 kV–20 kV)은 안정적이고 신뢰할 수 있는 점화를 보장합니다.

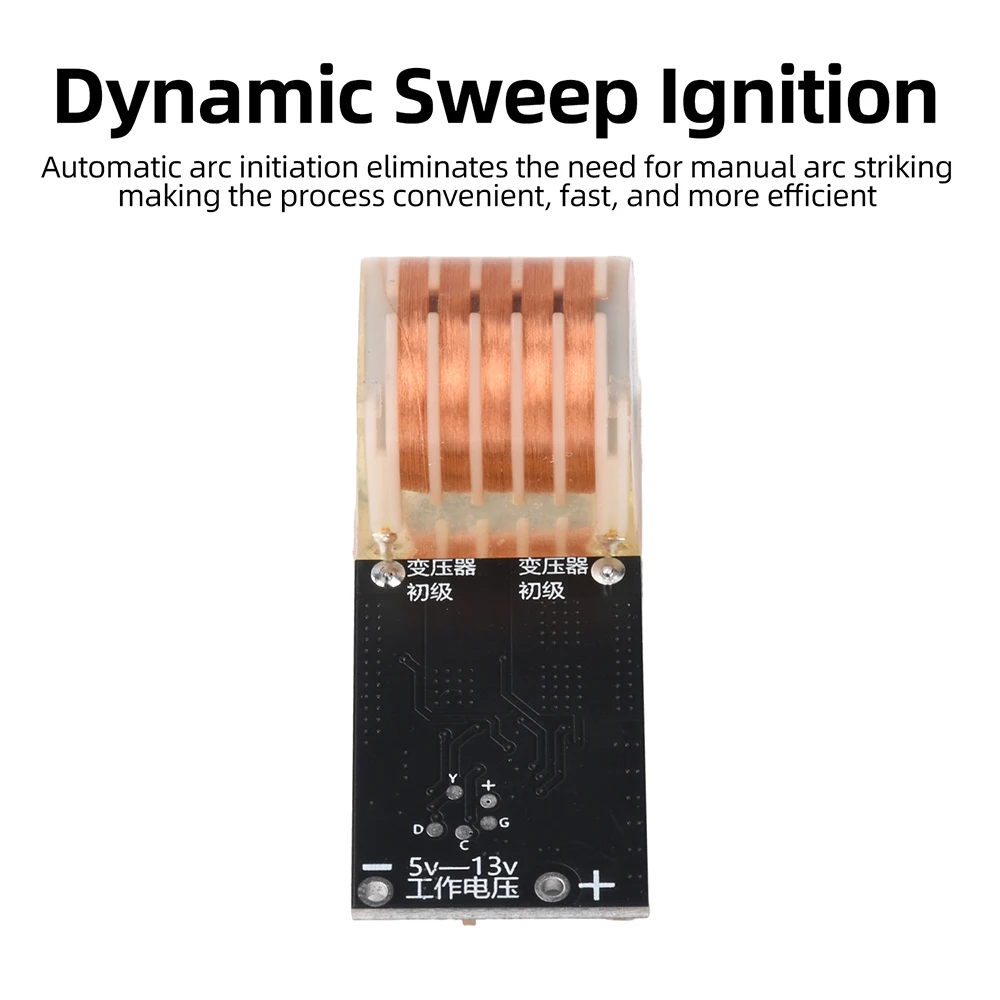

2. 동적 주파수 스윕 아크 점화는 수동 아크 점화의 필요성을 없애주어 공정을 편리하고 빠르며 더 효율적으로 만듭니다.

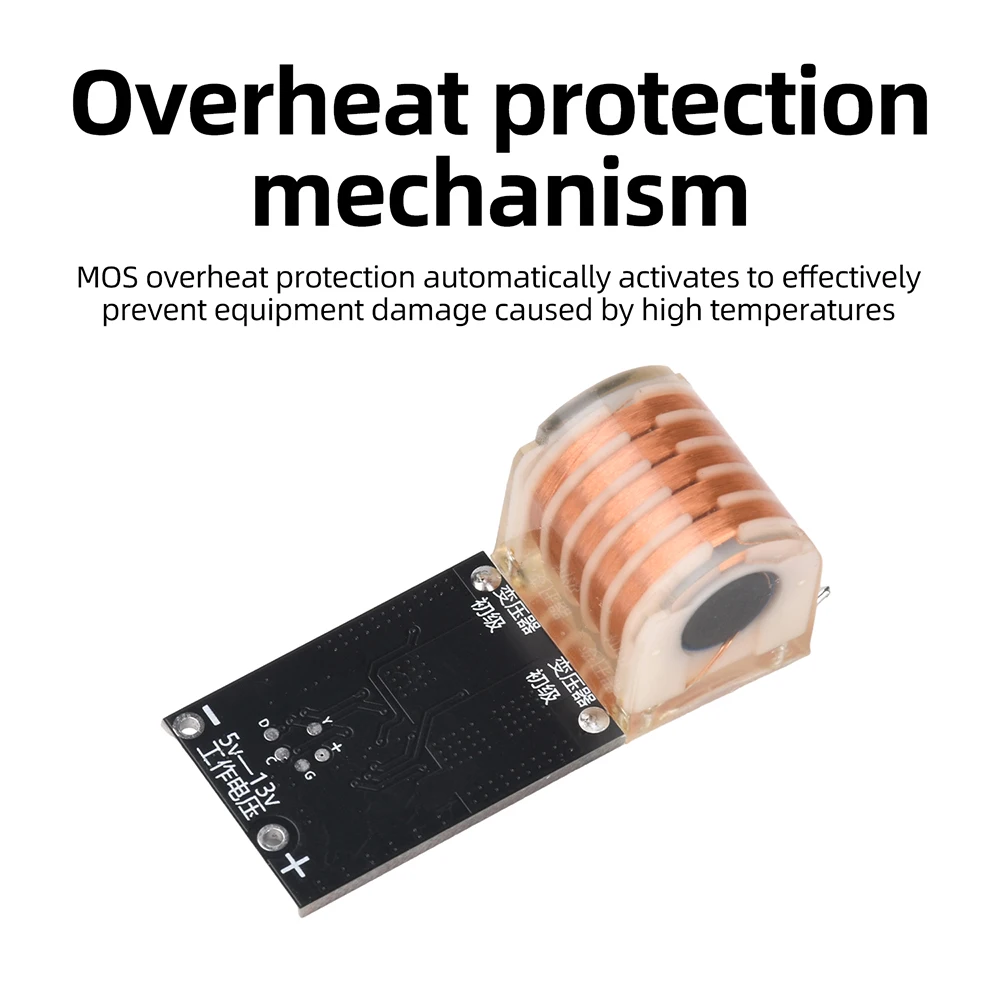

3. 과열 방지 메커니즘과 자동 MOSFET 보호 기능이 고온으로 인한 장비 손상을 효과적으로 방지합니다.
4. 컴팩트한 디자인: 드라이버 보드와 변압기가 작아 다양한 기기에 쉽게 통합할 수 있습니다.
5. 다양한 활용 분야: 전자 DIY, 과학 실험, 연소 장비의 점화 등 다양한 용도에 적합합니다.

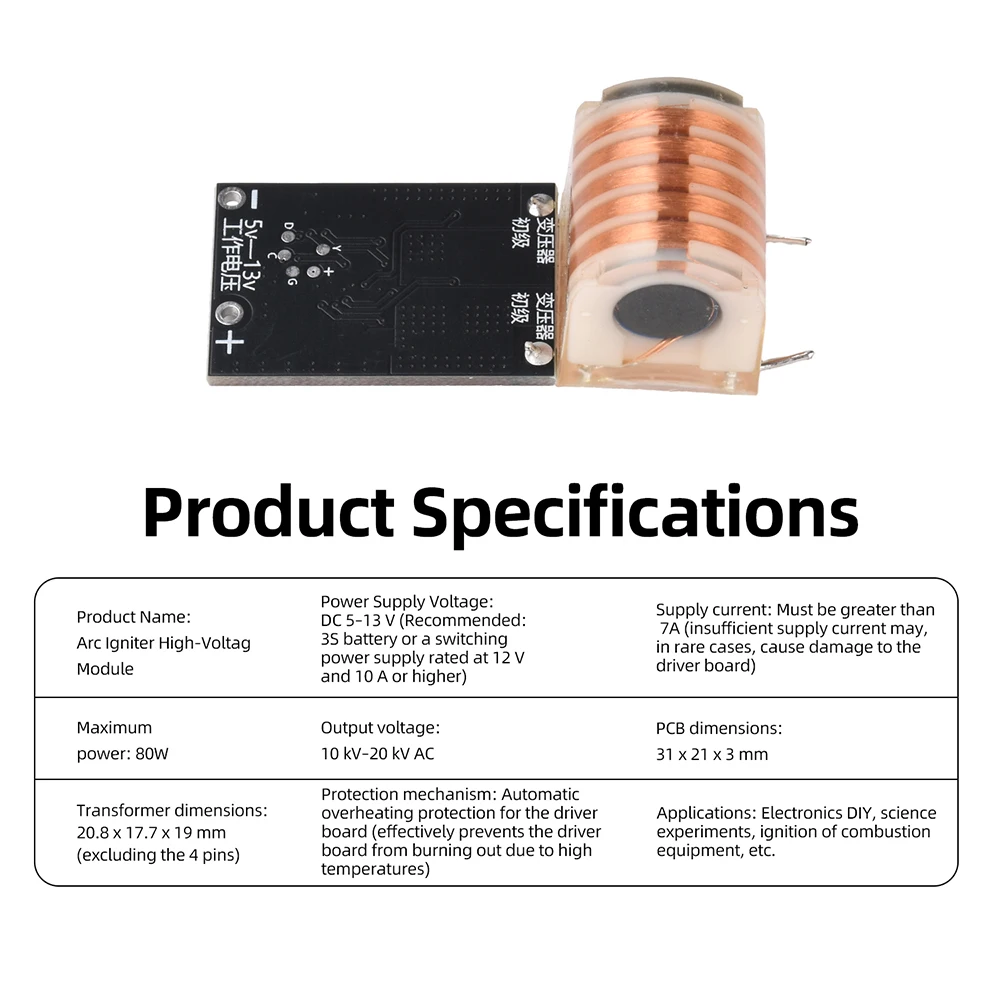

사양:
제품 이름: 아크 점화기 고전압 모듈
공급 전압: DC 5–13V (권장: 3S 배터리 또는 12V/10A 이상의 스위칭 전원 공급 장치)
공급 전류: 7A보다 커야 합니다(공급 전류가 부족하면 드물게 드라이버 보드가 손상될 수 있음).
최대 출력: 80W
출력 전압: AC 10kV–20kV

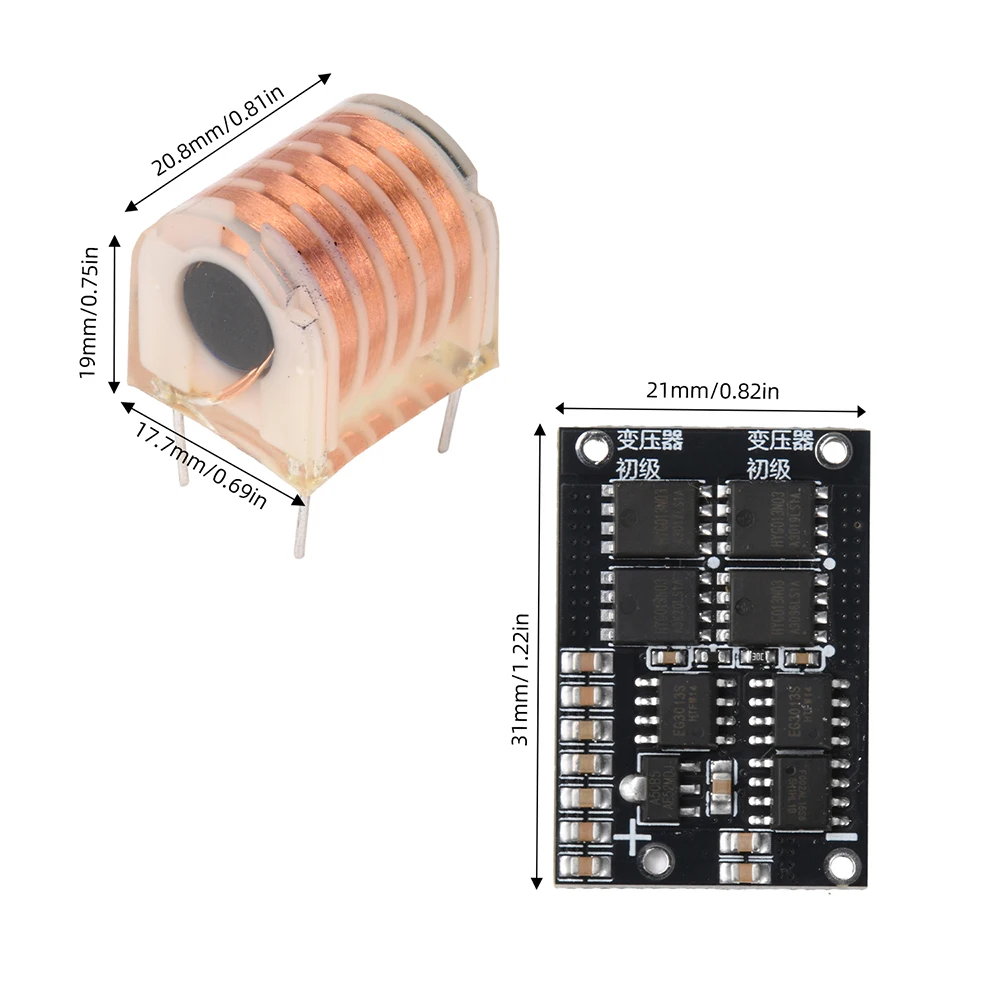

PCB 크기: 31x21x3mm
트랜스포머 크기: 20.8x17.7x19mm (4개의 핀 제외)

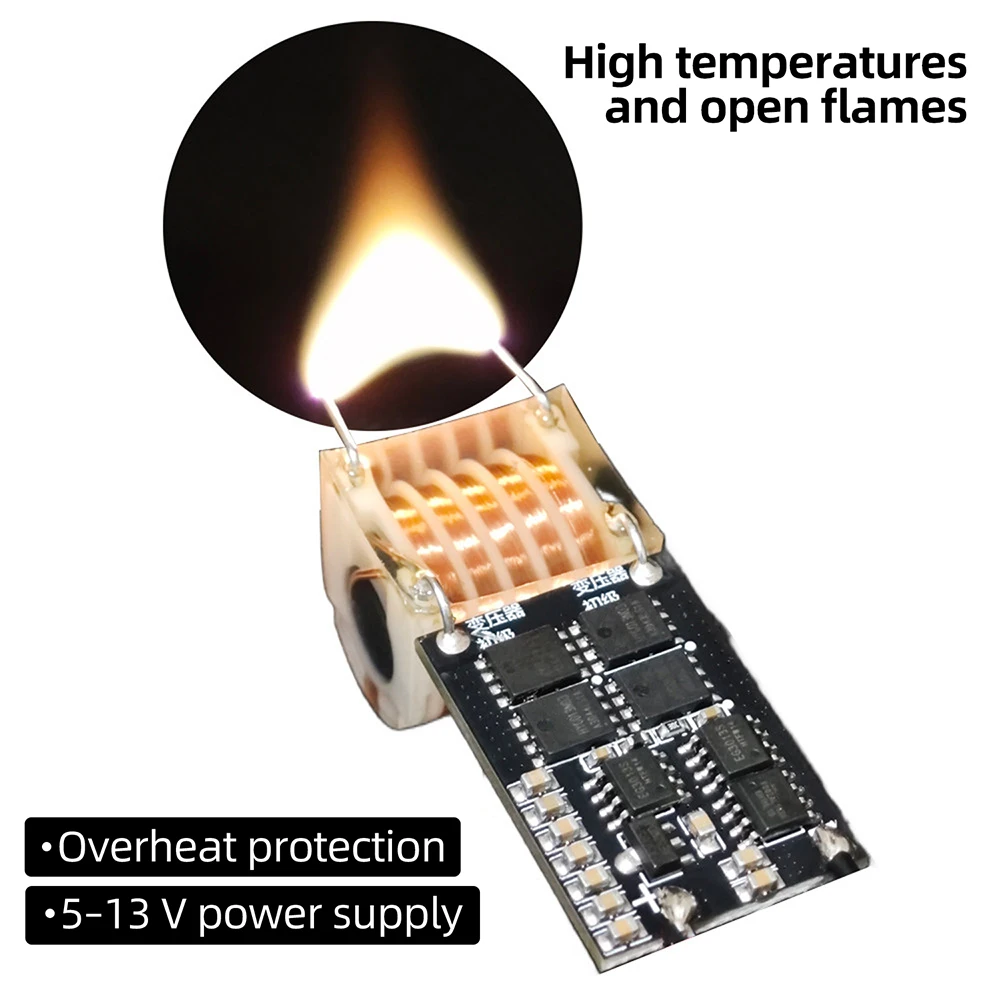

보호 메커니즘: 드라이버 보드의 자동 과열 보호(고온으로 인해 드라이버 보드가 소손되는 것을 효과적으로 방지)
응용 분야: 전자 DIY, 과학 실험, 연소 장비 점화 등

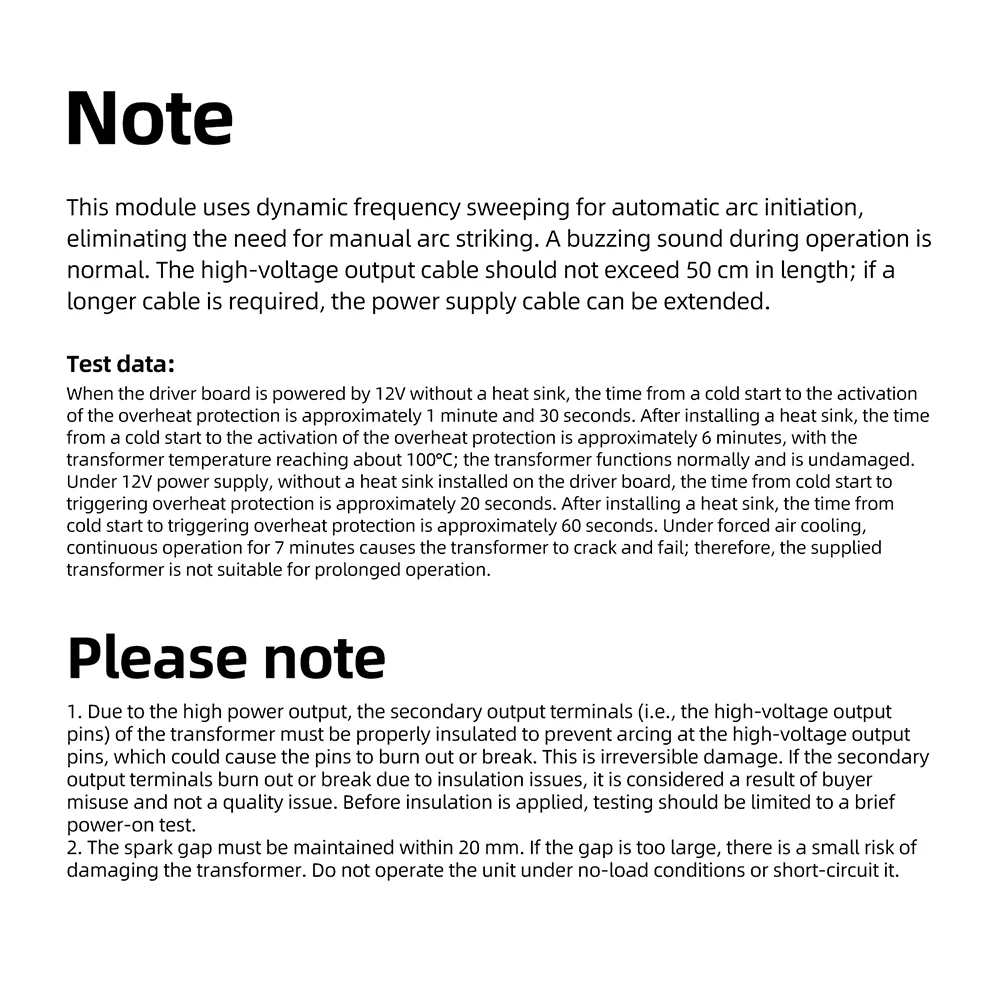

주의사항:

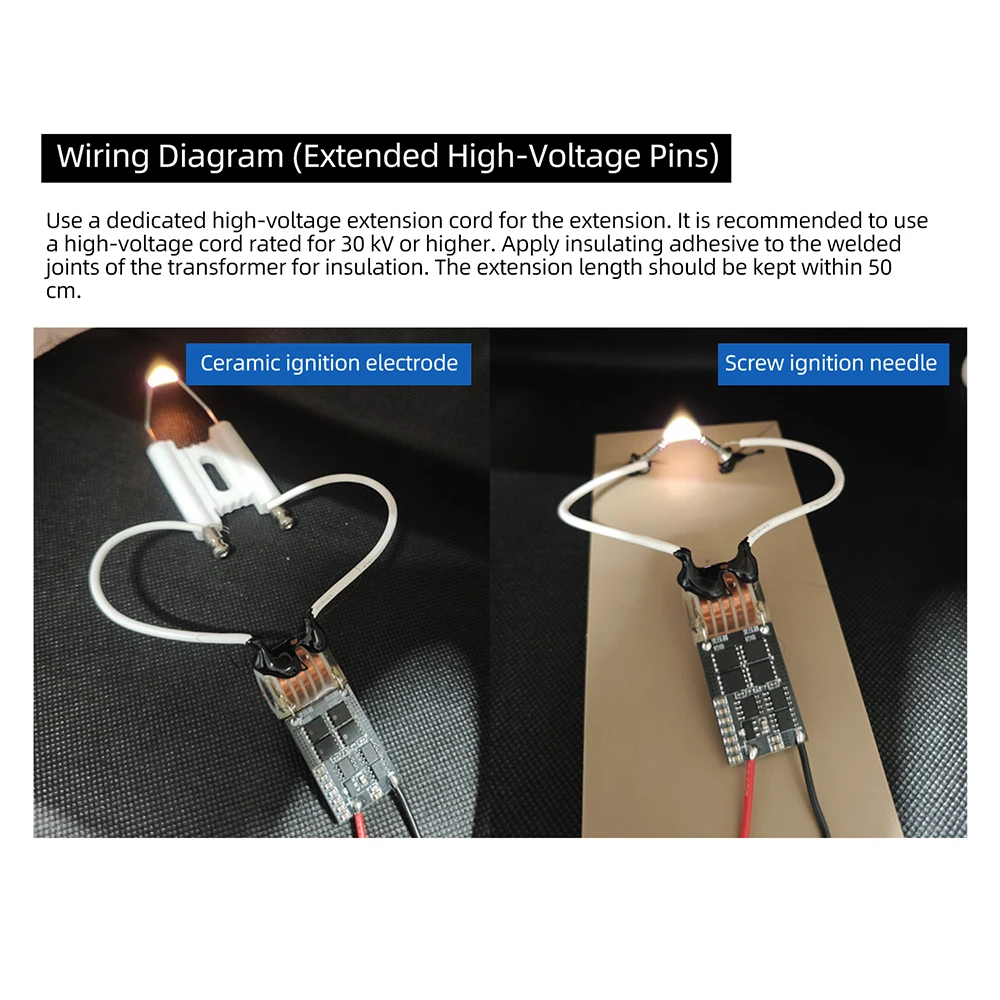

이 모듈은 동적 주파수 스위핑을 사용하여 자동 아크를 생성하므로 수동 아크 점화가 필요하지 않습니다. 작동 중 발생하는 윙윙거리는 소리는 정상적인 현상입니다. 고전압 출력 케이블의 길이는 50cm를 초과해서는 안 되며, 연장이 필요한 경우 전원 공급 케이블을 연장할 수 있습니다.

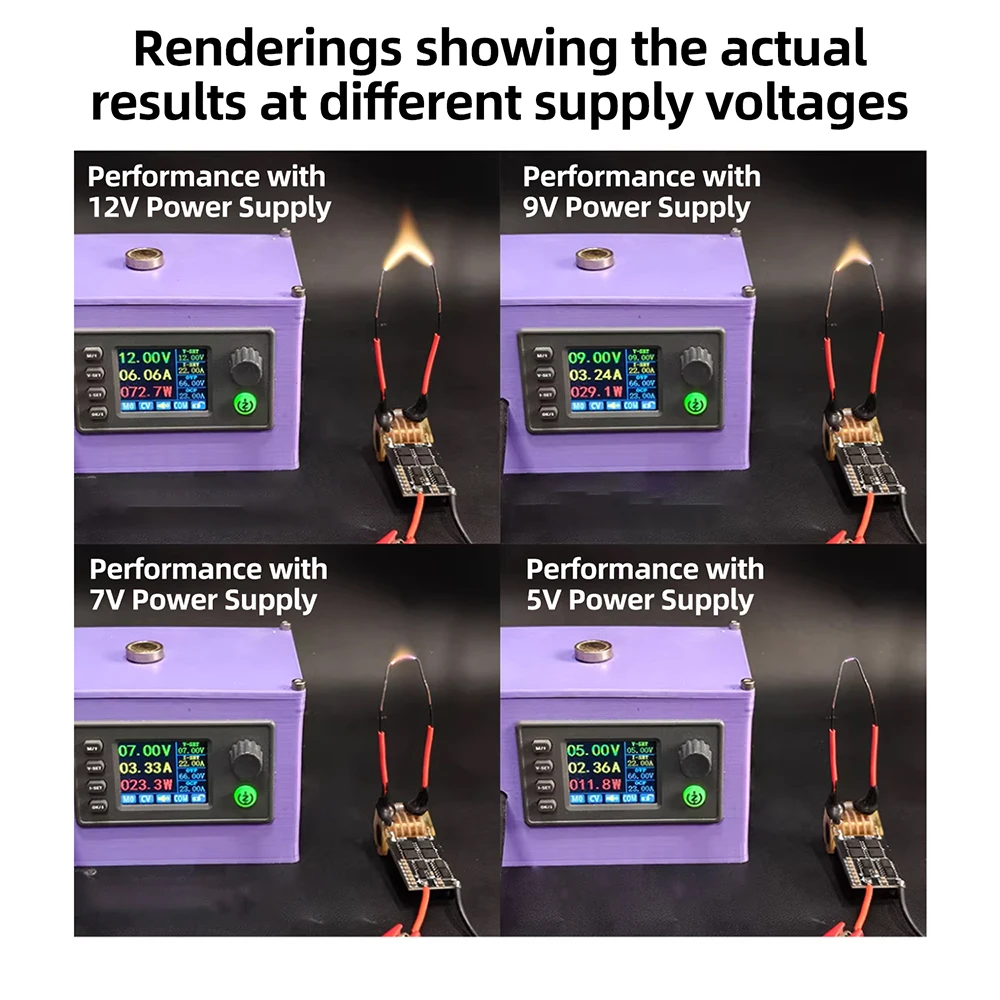

테스트 데이터:
8V로 전원을 공급하고 방열판이 설치되지 않은 상태에서, 냉시동 후 과열 보호가 작동되기까지의 시간은 약 1분 30초입니다. 방열판을 설치한 후에는 냉시동 후 과열 보호가 작동되기까지의 시간이 약 6분이 소요되며, 변압기 온도는 약 100°C에 도달하고 변압기는 손상 없이 정상적으로 작동합니다.
12V 전원 공급 조건에서 드라이버 보드에 방열판이 설치되지 않은 경우, 냉시동부터 과열 보호가 작동되기까지의 시간은 약 20초입니다. 방열판을 설치한 후에는 냉시동부터 과열 보호가 작동되기까지의 시간이 약 60초가 됩니다. 강제 공기 냉각 상태에서는 7분간 연속 작동 후 변압기가 파손되어 작동 불능 상태가 되었으므로, 제공된 변압기는 장시간 작동에 적합하지 않습니다.

특별 참고사항:

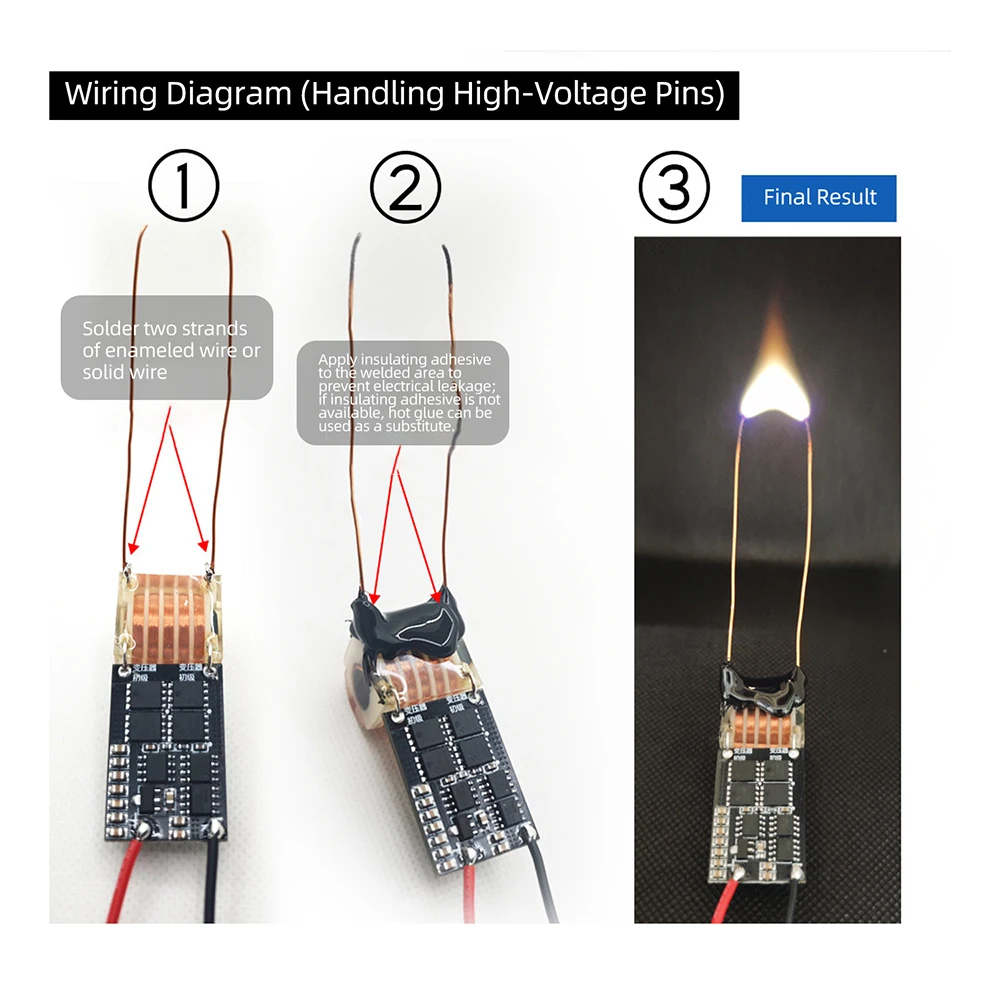

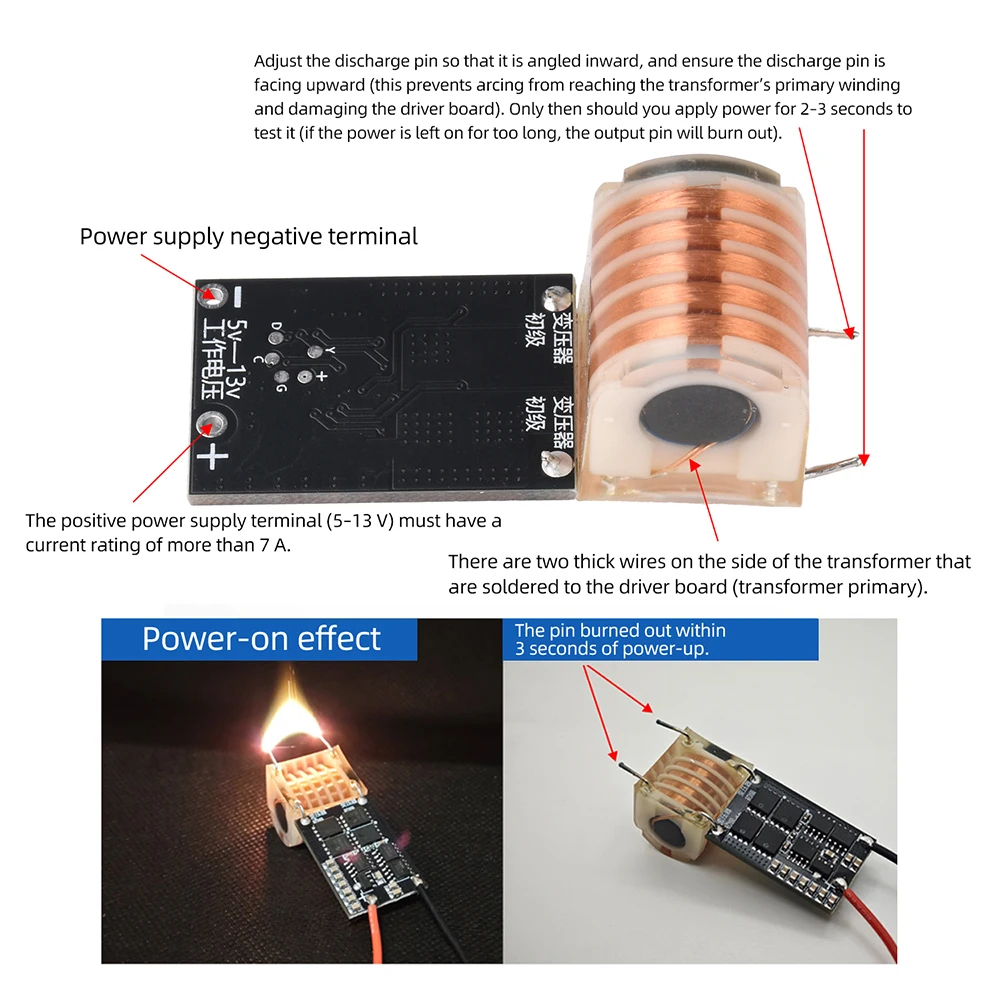

1. 고출력으로 인해 변압기의 2차 출력 단자(즉, 고전압 출력 핀)는 고전압 출력 핀에서 아크가 발생하지 않도록 적절히 절연되어야 합니다. 아크 발생은 핀이 소손되거나 파손될 수 있으며 이는 복구 불가능한 손상입니다. 절연 문제로 인해 2차 출력 단자가 소손되거나 파손된 경우 구매자 과실로 간주되며 품질 문제로 인정되지 않습니다. 절연 적용 전에는 간단한 전원 테스트만 허용됩니다.
2. 스파크 갭은 20mm 이내로 유지해야 합니다. 갭이 과도할 경우, 드물게 변압기에 손상을 초래할 수 있습니다. 무부하 또는 단락 상태에서 장치를 작동하지 마십시오.

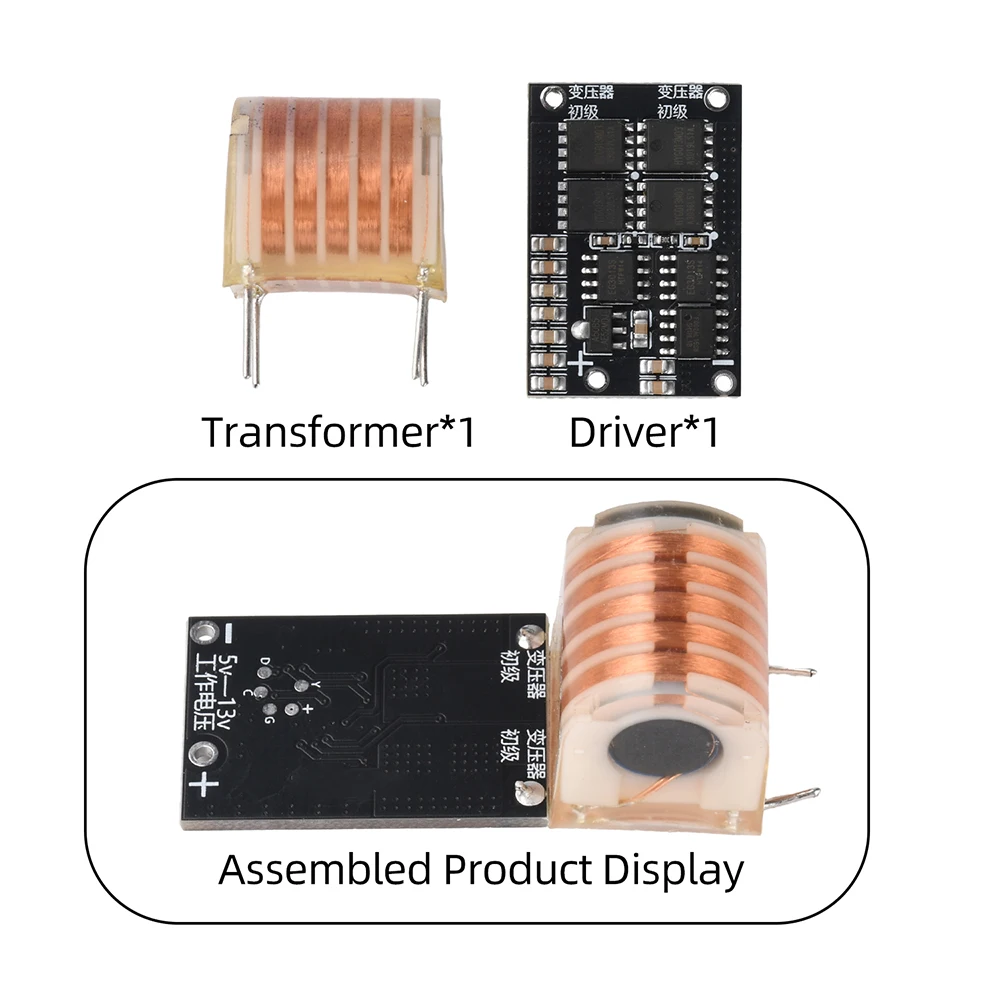

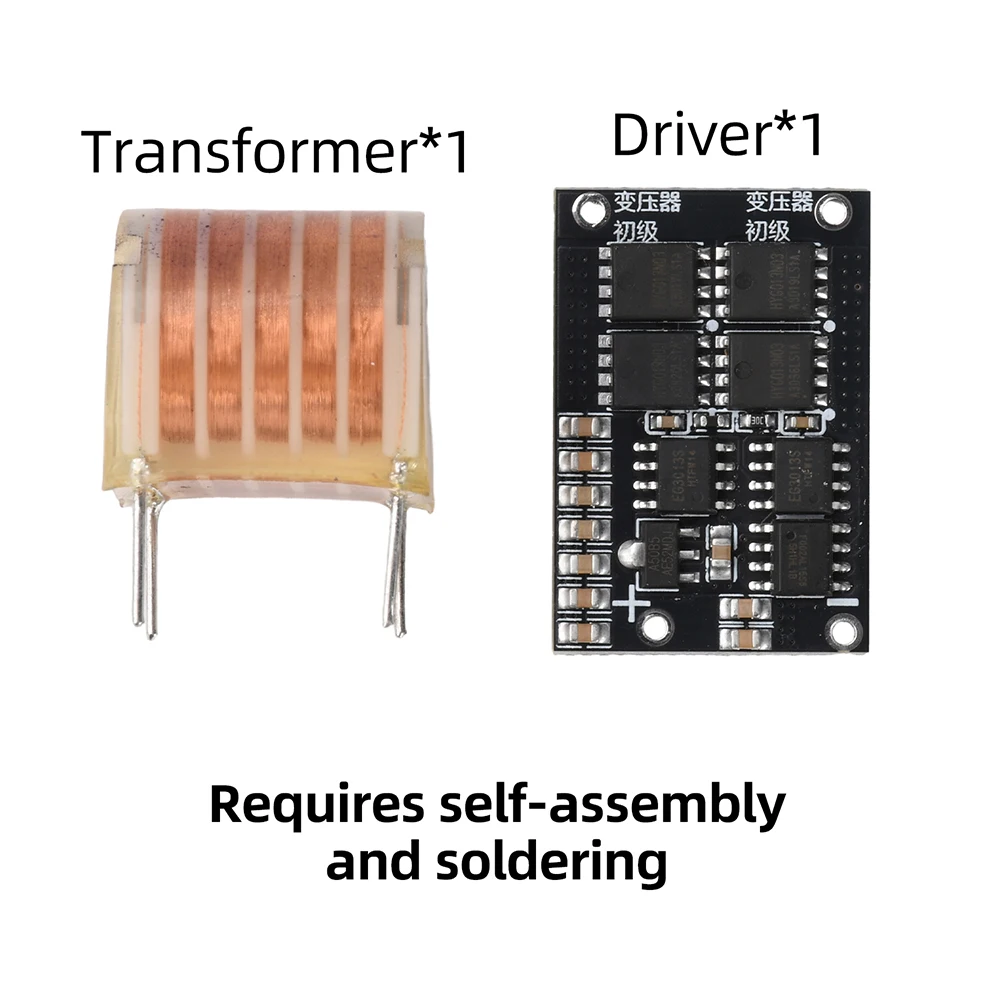

포함 품목:

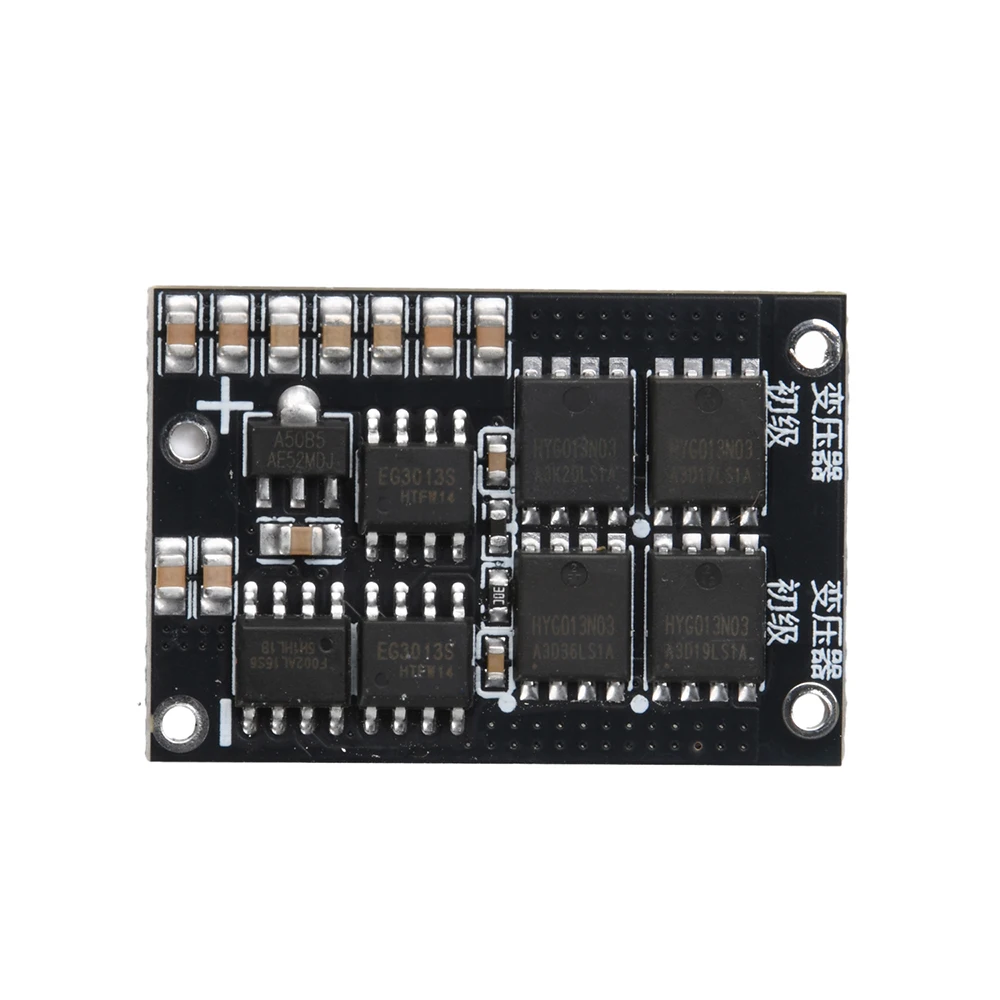

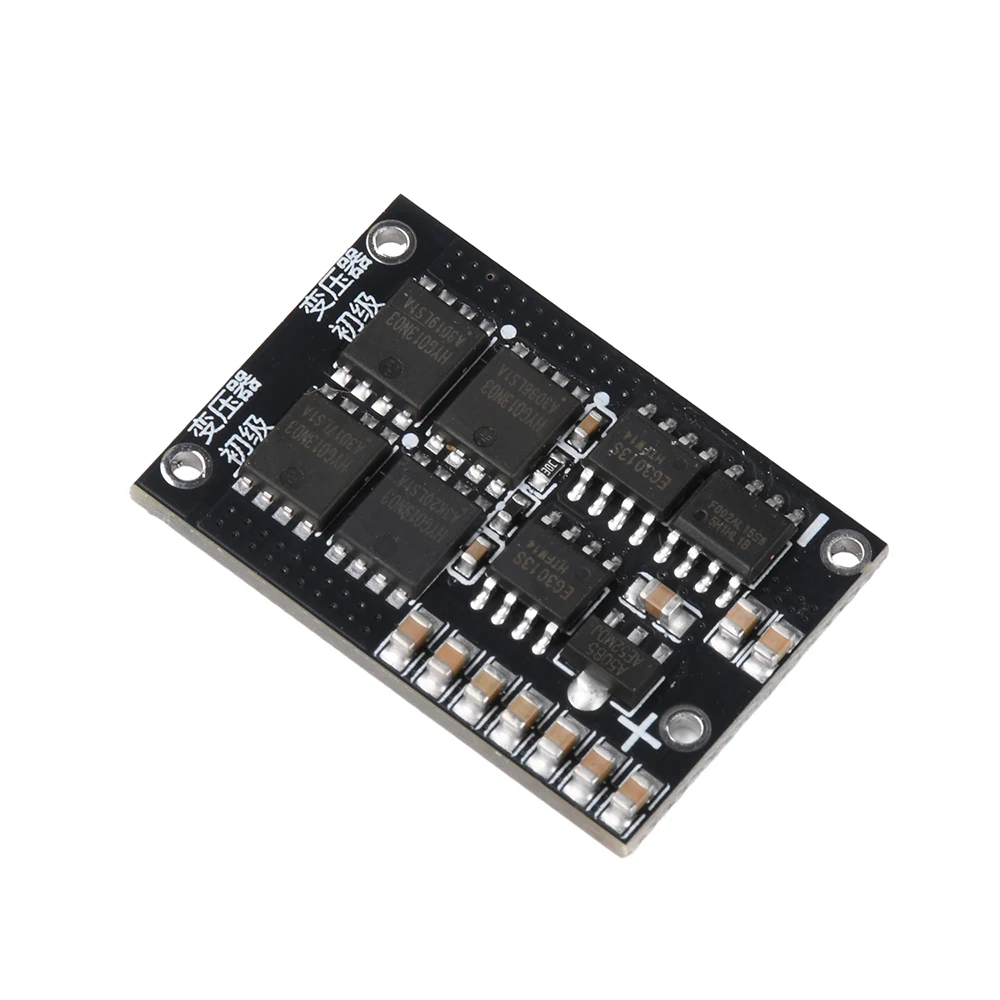

드라이버 보드 x1

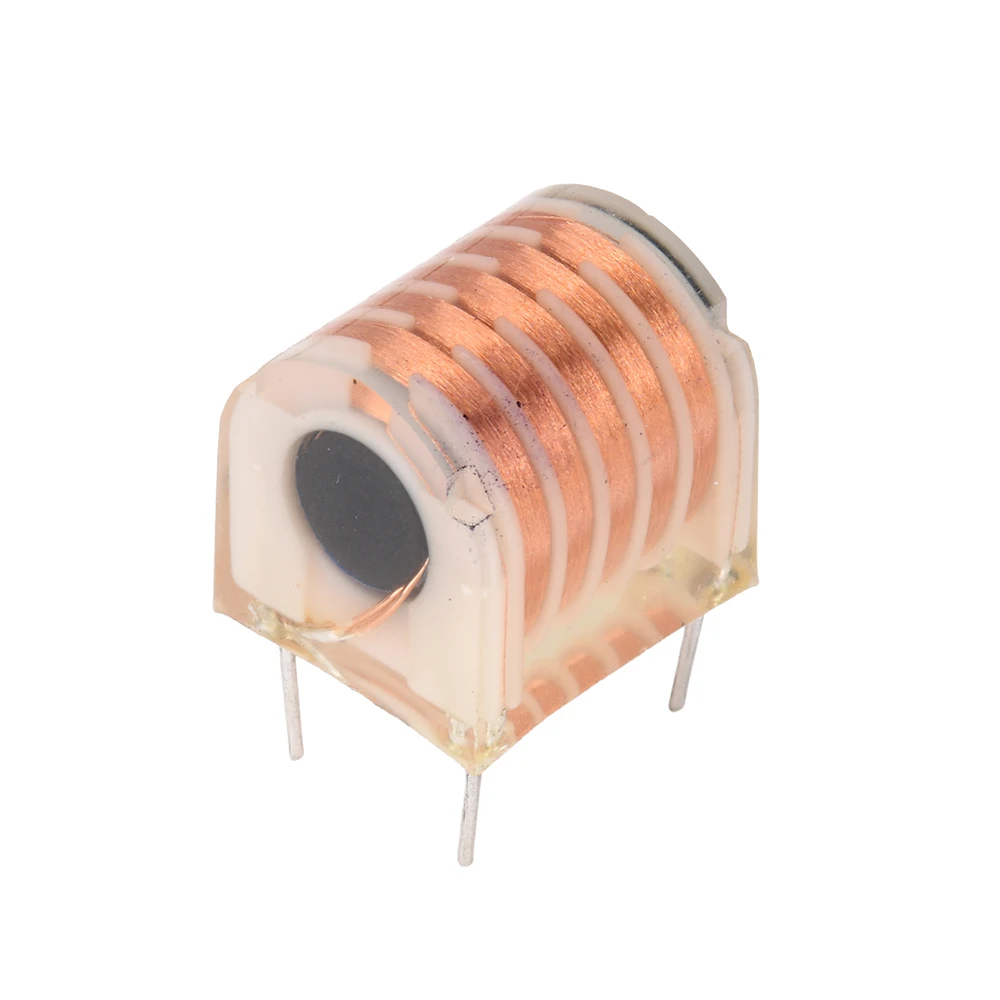

트랜스포머 x1
