18650 배터리 충전기 UPS 모듈 Type-C 15W 고속 충전 부스트 5V 9V 12V 출력 DIY 보드

타입-C 15W 3A 고속 충전 UPS 전원 공급 장치 / 18650 리튬 배터리 충전 모듈 DC-DC 승압 부스터 컨버터 5V 9V 12V

제품 사양:

입력 전압: DC5V 또는 USB Type-C

출력 전압: HW-465A 5V/3A HW-465B 9V/1.6A HW-465C 12V/1.2A

출력 전력: 정격 최대 15W

충전 차단 전압: 4.2V ± 1%

배터리 과방전 보호 전압: 2.5V

약 10mA의 정적 전력 소비

적용 범위: 다양한 시나리오의 라우터 및 스위치와 같은 네트워크 또는 모니터링 장비의 연속 전원 공급 및 적외선 경보에 사용할 수 있습니다.

제품 특징:

*수신 전화 시 자동 충전, 정전 시 중단 없는 전환 및 시작

온보드 LED 충전/완전 충전/출력 상태 표시등

온보드 리튬 배터리는 과충전, 과방전, 과전류, 과온도 등과 같은 보호 기능을 갖추고 있습니다.

출력 전압 세 가지 버전: 5V, 9V, 12V 중에서 선택 가능

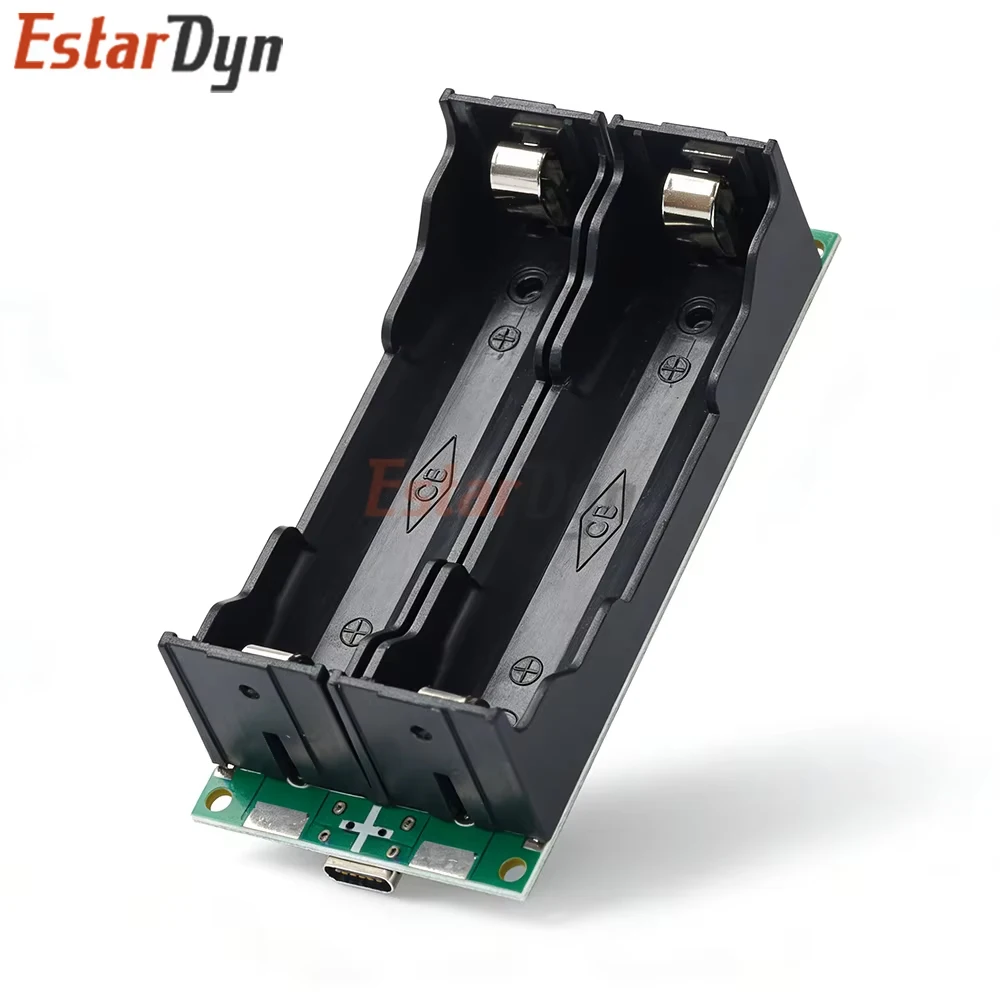

*배터리 홀더는 여러 섹션과 병렬로 연결할 수 있어 안정적이고 충분한 충전 및 방전을 보장합니다.

USB Type-C/DC5V 전원 입력 인터페이스, 두 가지 전원 공급 모드 선택 가능

주의 사항:

도면에 따라 배선에 주의하고 실수하지 마십시오.

2. 배터리의 양극과 음극 방향이 올바르게 연결되어야 하며, 그렇지 않으면 손상을 초래할 수 있습니다.

3. 충전과 방전을 동시에 하거나 과도한 열이 발생할 경우, 방열을 강화해 주십시오.

4. 잘못된 배선이나 사용 중 우발적인 접촉으로 인해 보호 기능이 작동하지 않을 경우, 문제를 해결한 후 USB 5V 전원 공급을 복원하여 출력을 활성화할 수 있습니다.

사용 방법:

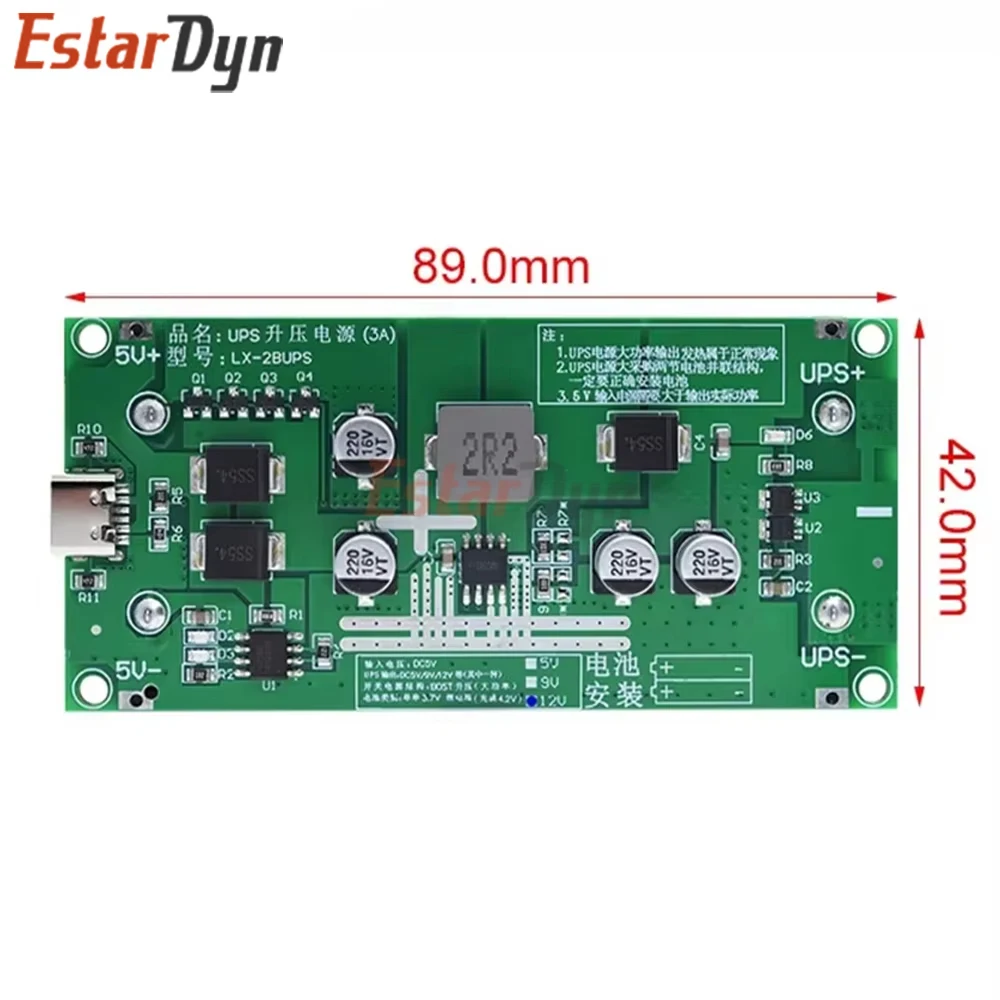

리튬 배터리에 연결된 후면 배터리 홀더 --> 5V 입력 전압 연결 --> UPS+- 부하에 연결

배터리를 연결하면 온보드 출력 표시등의 빨간 불이 켜지고, 휴대폰 충전기와 데이터 케이블을 Type-C 인터페이스에 연결합니다. 배터리 충전 표시등은 충전 중이거나 완전 충전 상태를 나타냅니다.

UPS 단자를 부하 장치에 연결한 후, 입력 단자에 전원이 공급되면 충전 및 방전 중에 전류가 공급됩니다(입력 전원 공급 장치는 3A 이상의 전류를 제공합니다). 외부 전원 공급이 차단되면 지연 없이 자동으로 배터리 전원 공급으로 전환됩니다. 배터리 전압이 2.5V 이하로 방전되면 출력 전압 보호가 감소합니다. 과열 및 과부하가 발생하면 출력 빨간 불이 깜빡이며 보호됩니다. *배터리 홀더는 여러 섹션을 병렬로 연결할 수 있어 안정적이고 충분한 충전 및 방전을 보장합니다.

USB Type-C/DC5V 전원 입력 인터페이스, 두 가지 전원 공급 모드 선택 가능

주의 사항:

도면에 따라 배선에 주의하고 실수하지 마십시오.

2. 배터리의 양극과 음극 방향이 올바르게 연결되어야 하며, 그렇지 않으면 손상을 초래할 수 있습니다.

3. 충전과 방전을 동시에 하거나 과도한 열이 발생할 경우, 방열을 강화해 주십시오.

4. 잘못된 배선이나 사용 중 우발적인 접촉으로 인해 보호 기능이 작동하지 않을 경우, 문제를 해결한 후 USB 5V 전원 공급을 복원하여 출력을 활성화할 수 있습니다.

사용 방법:

리튬 배터리에 연결된 후면 배터리 홀더 --> 5V 입력 전압 연결 --> UPS+- 부하에 연결

배터리를 연결하면 온보드 출력 표시등의 빨간 불이 켜지고, 휴대폰 충전기와 데이터 케이블을 Type-C 인터페이스에 연결합니다. 배터리 충전 표시등은 충전 중이거나 완전 충전 상태를 나타냅니다.

UPS 단자를 부하 장치에 연결한 후, 입력 단자에 전원이 공급되면 충전 및 방전 중에 전류가 공급됩니다(입력 전원 공급 장치는 3A 이상의 전류를 제공합니다). 외부 전원 공급이 차단되면 지연 없이 자동으로 배터리 전원 공급으로 전환됩니다. 배터리 전압이 2.5V 이하로 방전되면 출력 전압 보호가 감소합니다. 과열 및 과부하가 발생하면 출력 빨간 불이 깜빡이며 보호됩니다.
