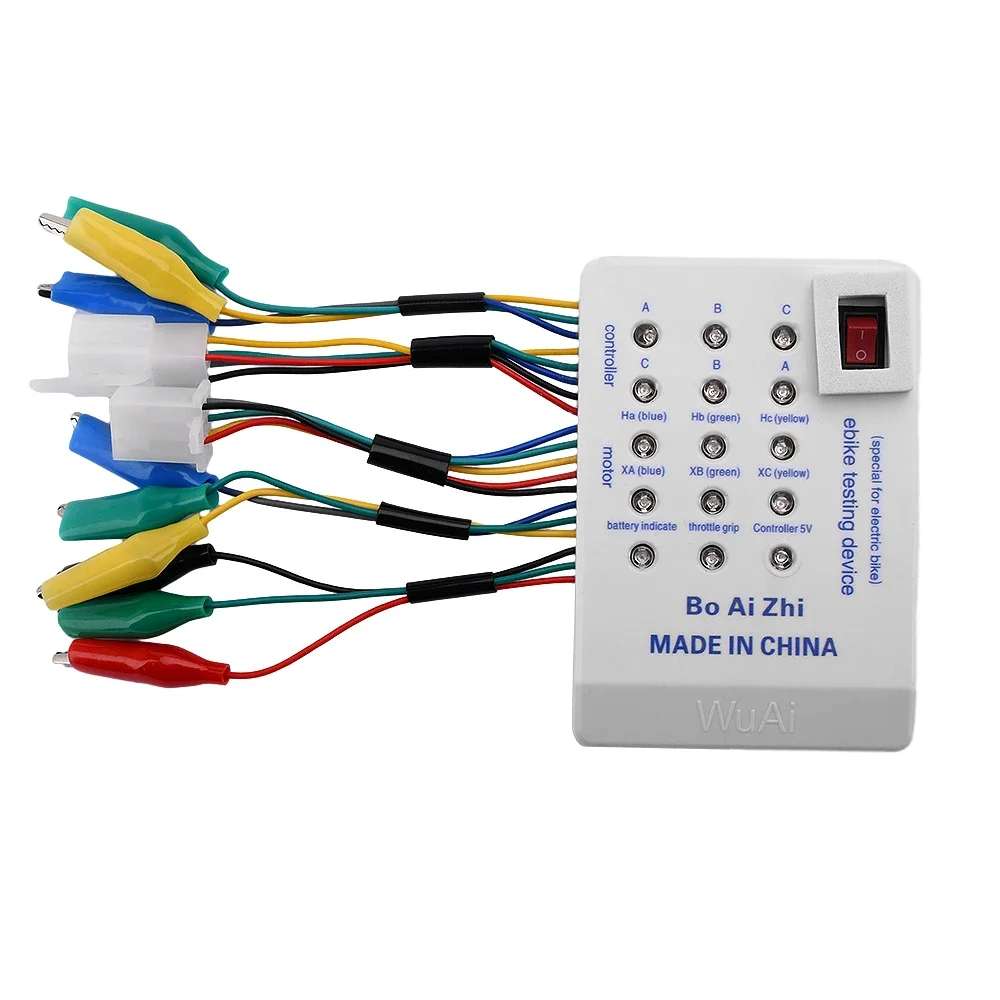

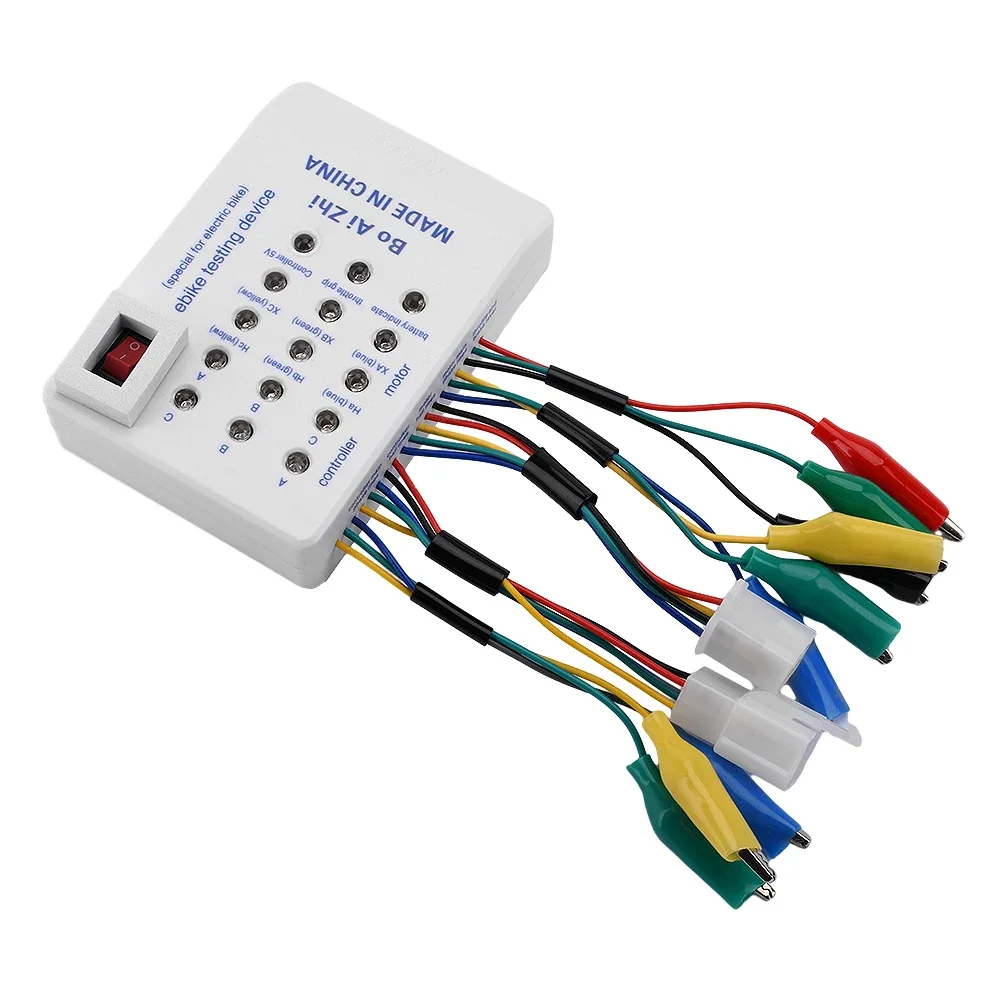

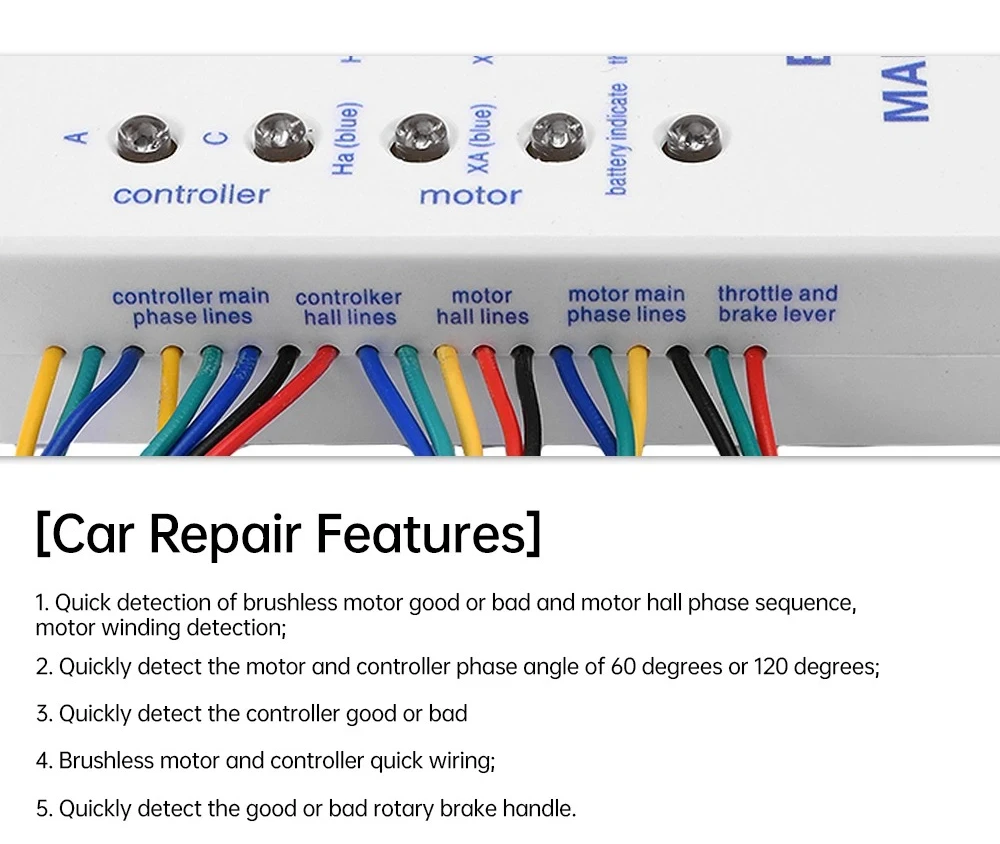

특징:

1. 브러시리스 모터의 품질을 신속하게 감지하고 모터 홀 상 순서 및 모터 권선을 감지합니다.

2. 모터와 컨트롤러의 위상각을 60도 또는 120도에서 신속하게 감지합니다.

3. 컨트롤러의 품질을 신속하게 감지합니다.

4. 브러시리스 모터와 컨트롤러의 빠른 배선;

5. 브레이크 레버의 품질을 신속하게 감지하세요.

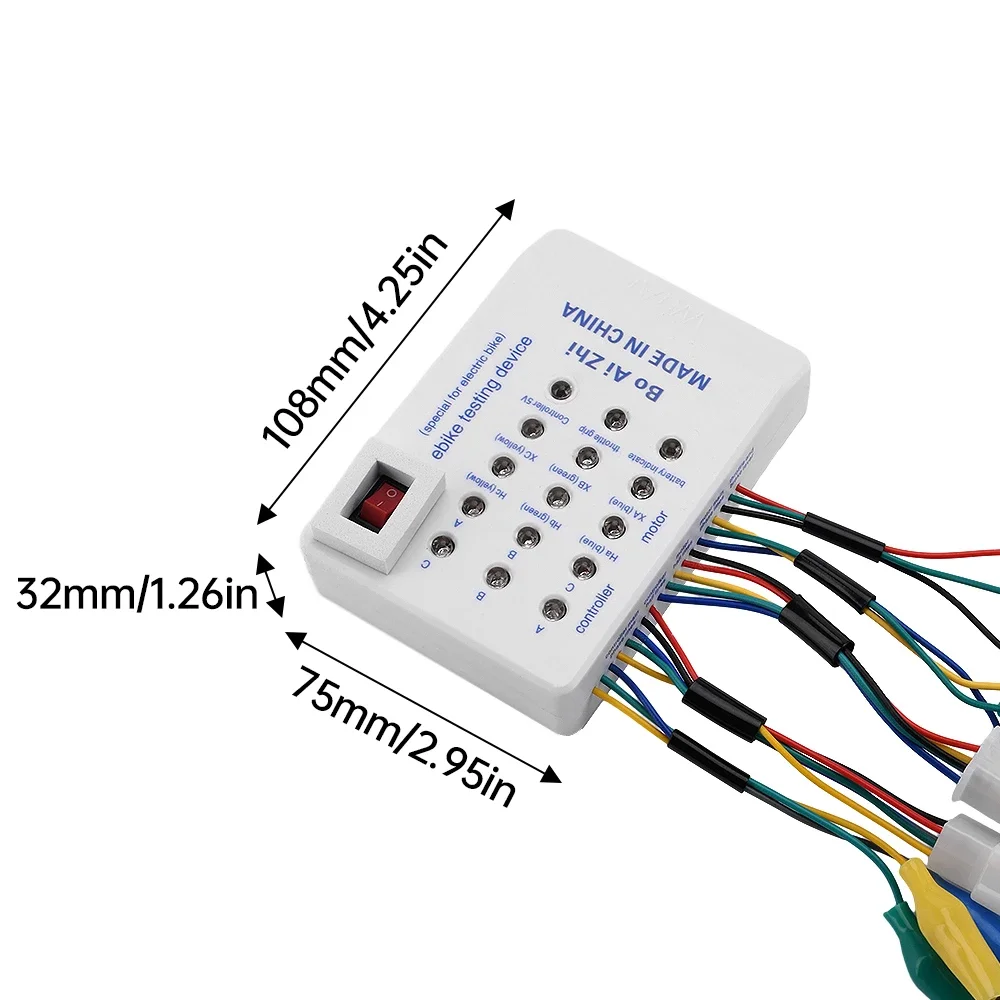

제품 매개변수 및 분석:

참고: 홀 감지 및 핸들 감지를 사용할 때만 전원을 켜야 합니다. 신호등의 밝기가 충분하지 않을 경우 배터리를 교체해 주세요.

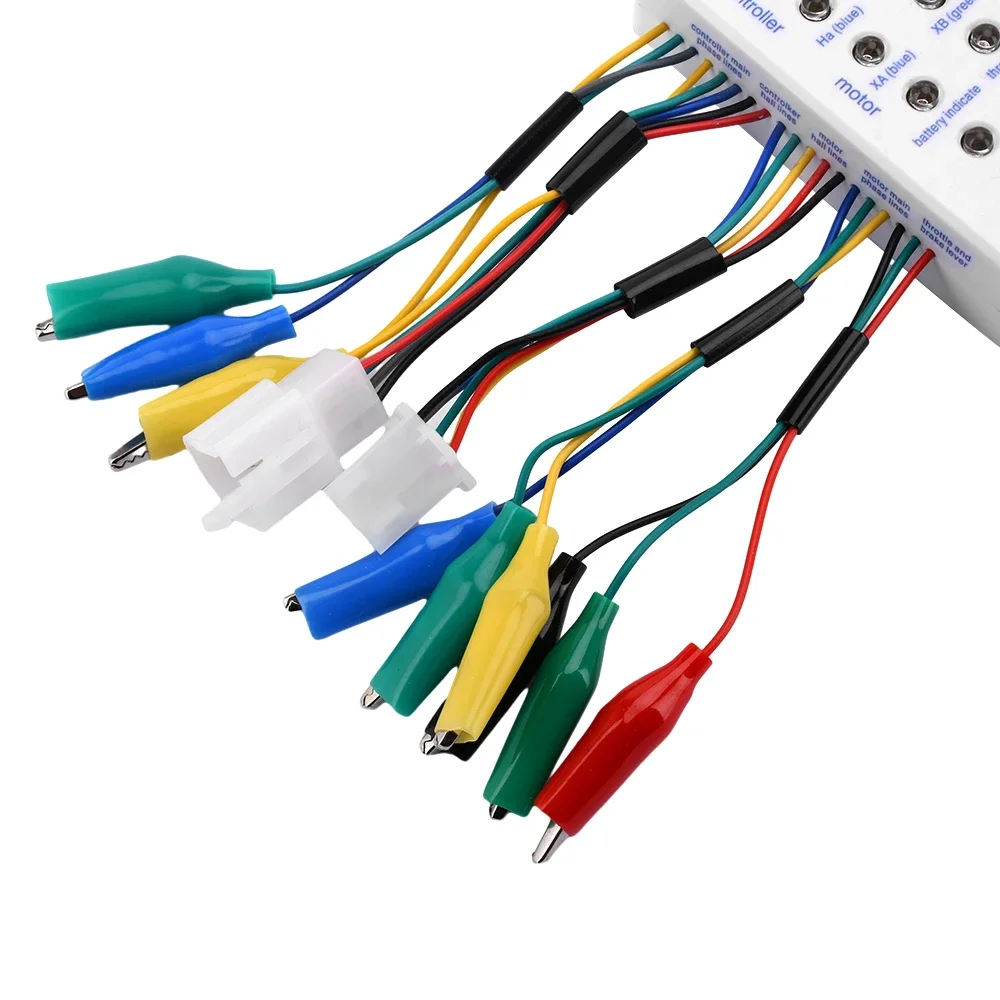

1. 모터 코일 감지: 감지기의 모터 코일 끝에 있는 세 개의 클램프를 모터의 세 가닥 두꺼운 전선에 연결한 후 모터를 회전시키세요. 세 개의 신호등이 번갈아 깜빡이면 정상 작동을 나타냅니다. 만약 그중 하나가 켜지지 않으면 해당 권선에 결함이 있는 것입니다.

2. 모터 홀 감지: 모터의 홀 와이어 끝을 감지기에 연결한 후, 모터를 천천히 회전시키면 세 개의 신호등이 켜졌다 꺼졌다 해야 합니다.

60° 신호등이 켜지면 모터가 60°에 있음을 나타내고, 그렇지 않으면 120°에 있음을 나타냅니다.

4. 모터 상 순서 감지: (1) 홀 상 순서 (a) 60° 모터 (b) 120° 모터, (2) 권선 상 순서

이 단계를 통해 컨트롤러와 모터의 권선을 Hall 센서의 컬러 라인과 정렬할 수 있습니다.

5. 핸들 감지: 감지기의 핸들 감지 끝에 있는 세 개의 클램프를 핸들에 연결한 후 핸들을 회전시킵니다. 핸들 신호등이 켜졌다 꺼졌다 해야 하며, 그렇지 않으면 고장입니다.

6. 컨트롤러 감지: 이 기기는 다양한 브러시리스 컨트롤러를 감지하는 데 적합합니다.

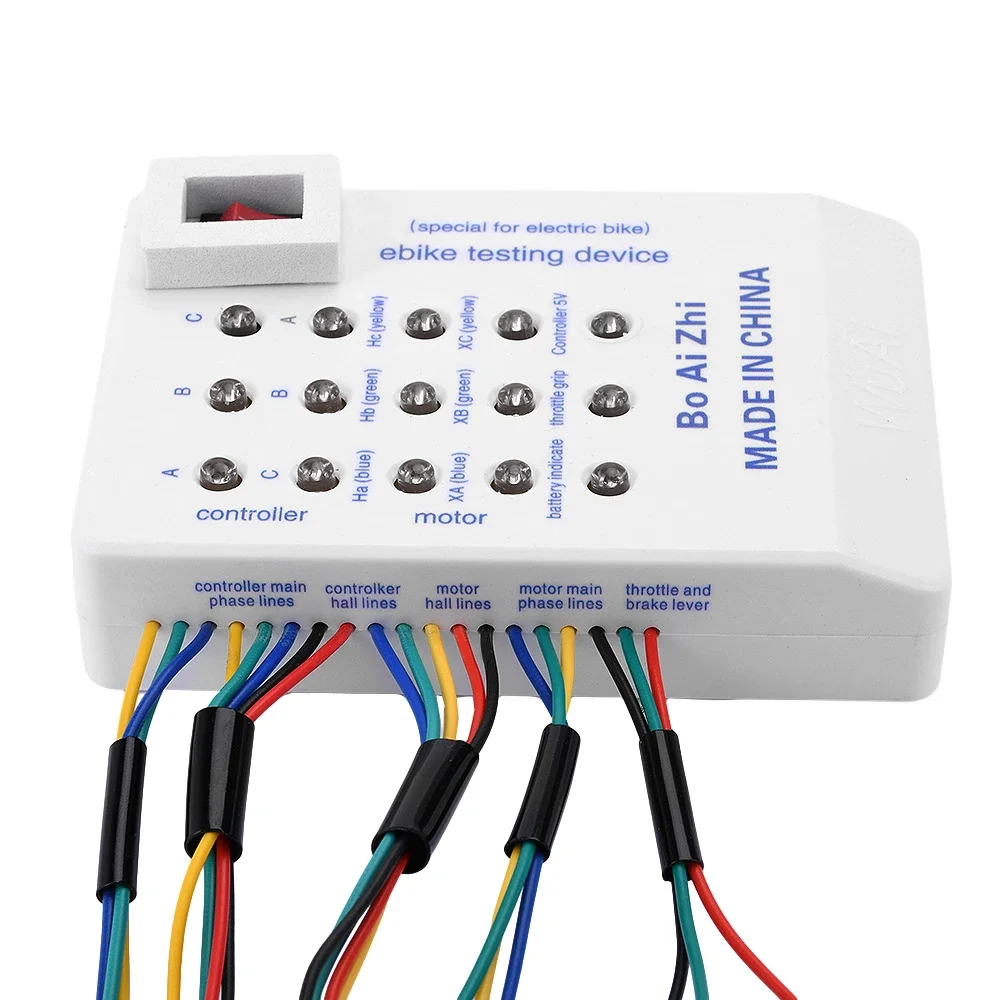

컨트롤러의 Hall 입력 단자를 감지기 컨트롤러의 Hall 라인 단자에 연결합니다.

컨트롤러의 주 출력 단자를 감지기 컨트롤러의 주 단자에 연결하고 컨트롤러 전원을 연결하십시오. 감지기의 5V 표시등이 켜지지 않으면 컨트롤러의 5V 출력에 문제가 있음을 나타냅니다. 회전 핸들 감지기의 감지 컨트롤러에 있는 6개의 신호등이 순서대로 켜져야 합니다(두 개의 신호등이 한 그룹입니다). 만약 신호등이 켜지지 않거나 두 그룹이 동시에 깜빡이면 컨트롤러에 문제가 있음을 나타냅니다.
